O Manual de Serviço Liebherr L512-L514 Stereo é o documento técnico oficial em PDF, com 529 páginas em inglês, que atende num só livro as pás carregadeiras L512 (tipo 466) e L514 (tipo 467) a partir do número de série 0501. Dividido em 18 capítulos, ele começa pelas regras de segurança e ferramentas especiais, passa pelos dados técnicos e pela manutenção com planos de teste e regulagem, e segue com a descrição de construção e funcionamento do motor, da translação hidrostática, da hidráulica de trabalho, da direção, dos freios, do sistema elétrico, dos eixos, da cabine e dos implementos.

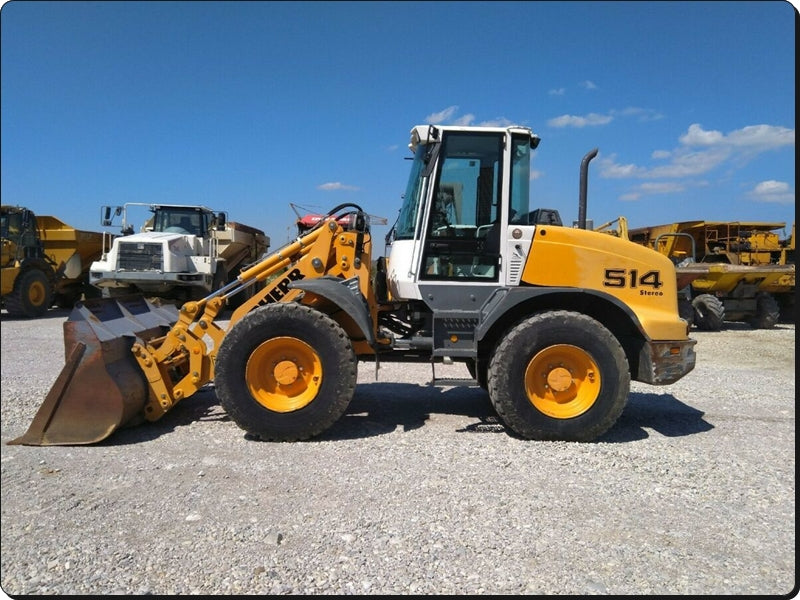

Manual das L512 e L514 Stereo, com direção articulada combinada ao esterçamento do eixo traseiro por barras de ligação. Traz os dois motores Liebherr de 4 cilindros e 4.500 cm³ — D 504 NA de 59 kW na L512 e D 504 T de 72 kW na L514 — e a mudança da pressão de corte da bomba A4VG 90 de 430 para 460 bar na L514 a partir da série 0787.
Destaques deste material
- Dados com braço Z de 2.250 mm e braço P de 2.300 mm: na L512 com braço Z, 6.900 kg de peso operacional, 4.970 kg de carga de tombamento em linha reta e força de desagregação de 73 kN.
- Translação hidrostática com bomba A4VG 90 DA de 216 l/min e motor A6VM 160 DA, em duas faixas de 0–8 e 0–30 km/h, com bloqueio de reversão acima de 13 km/h.
- Direção com bomba de direção, Servostat, cilindro e direção de emergência com bomba elétrica e pressostatos de verificação.
- Folga de válvulas a frio de 0,35 mm na admissão e 0,45 mm no escape, marcha lenta de 830 rpm e rotação nominal de 2.400 rpm.
- Planos hidráulicos da translação, da bomba e do motor de deslocamento variável, da pilotagem, da direção e do engate rápido.
- Implementos com descrição própria: caçamba 4 em 1, caçamba de basculamento lateral, caçamba de descarga alta e garfo paleteiro.
O que este manual cobre
- Informações gerais, segurança e ferramentas especiais
- Descrição do produto e dados técnicos
- Manutenção: planos de teste, lubrificação e regulagens

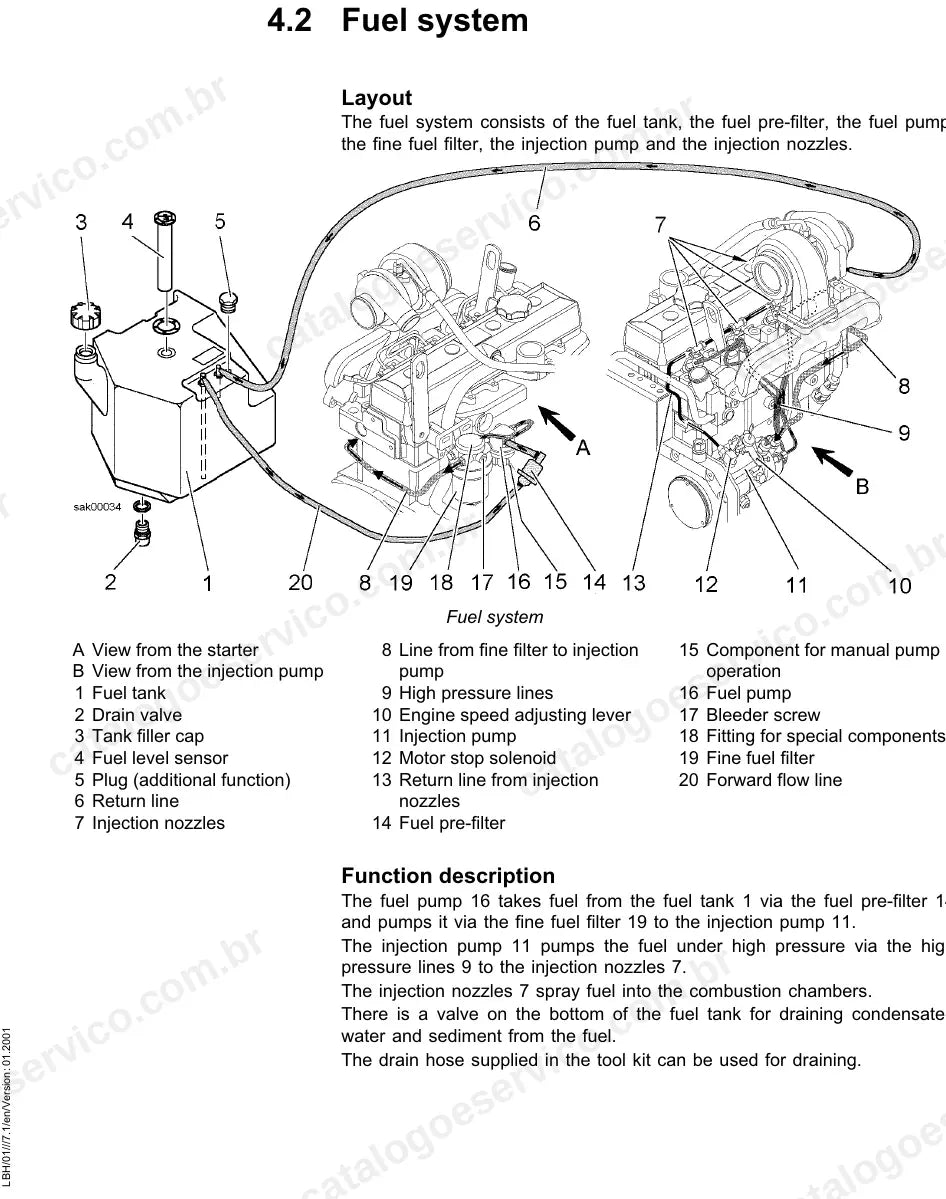

- Motor diesel e caixa de distribuição das bombas
- Sistema de arrefecimento

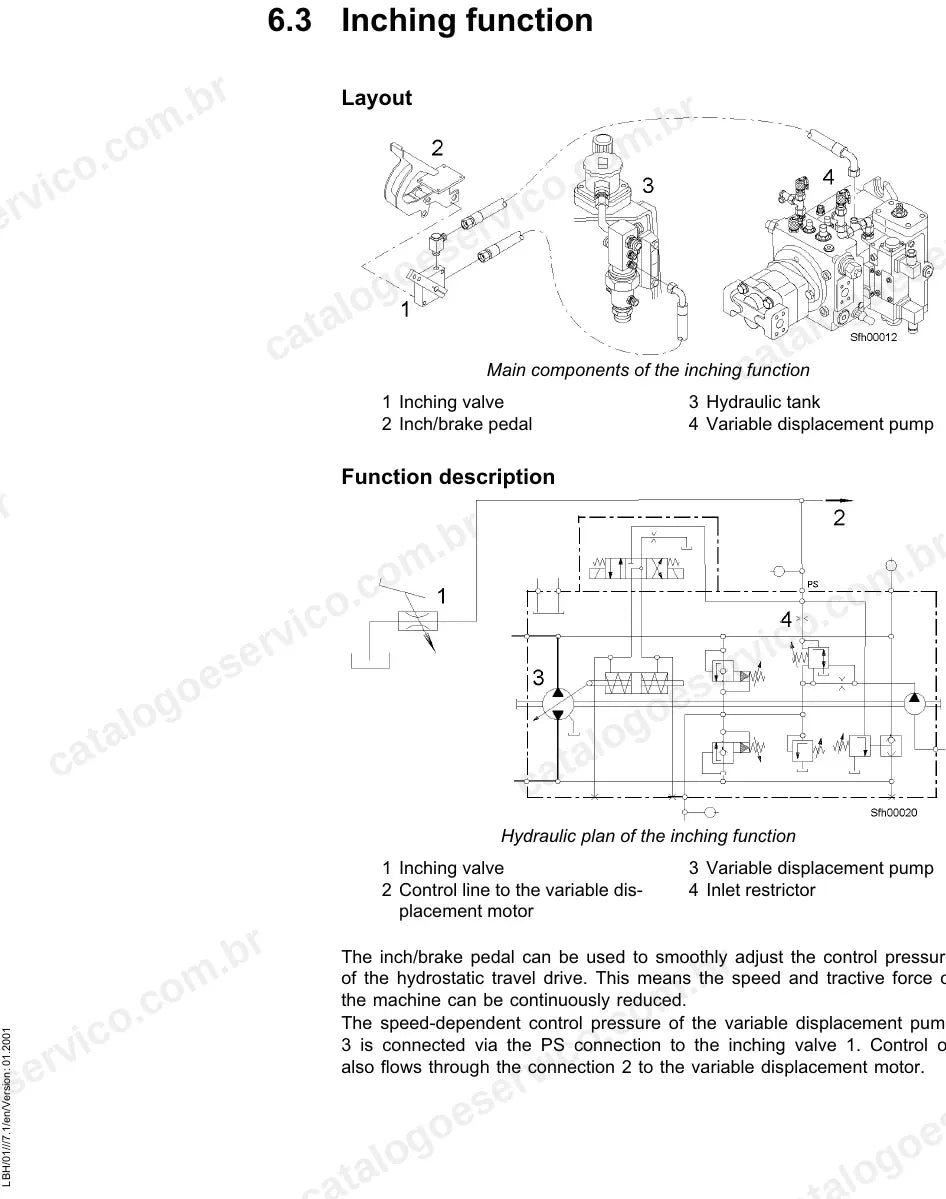

- Hidráulica de translação e função inching
- Hidráulica de trabalho, pilotagem e engate rápido
- Sistema de direção e direção de emergência
- Freio de serviço, freio de estacionamento e freio a disco
- Sistema elétrico, esquemas e chicotes
- Caixa de transferência, eixos e pneus
- Chassi, articulação e contrapeso
- Lubrificação central, cabine e ar-condicionado

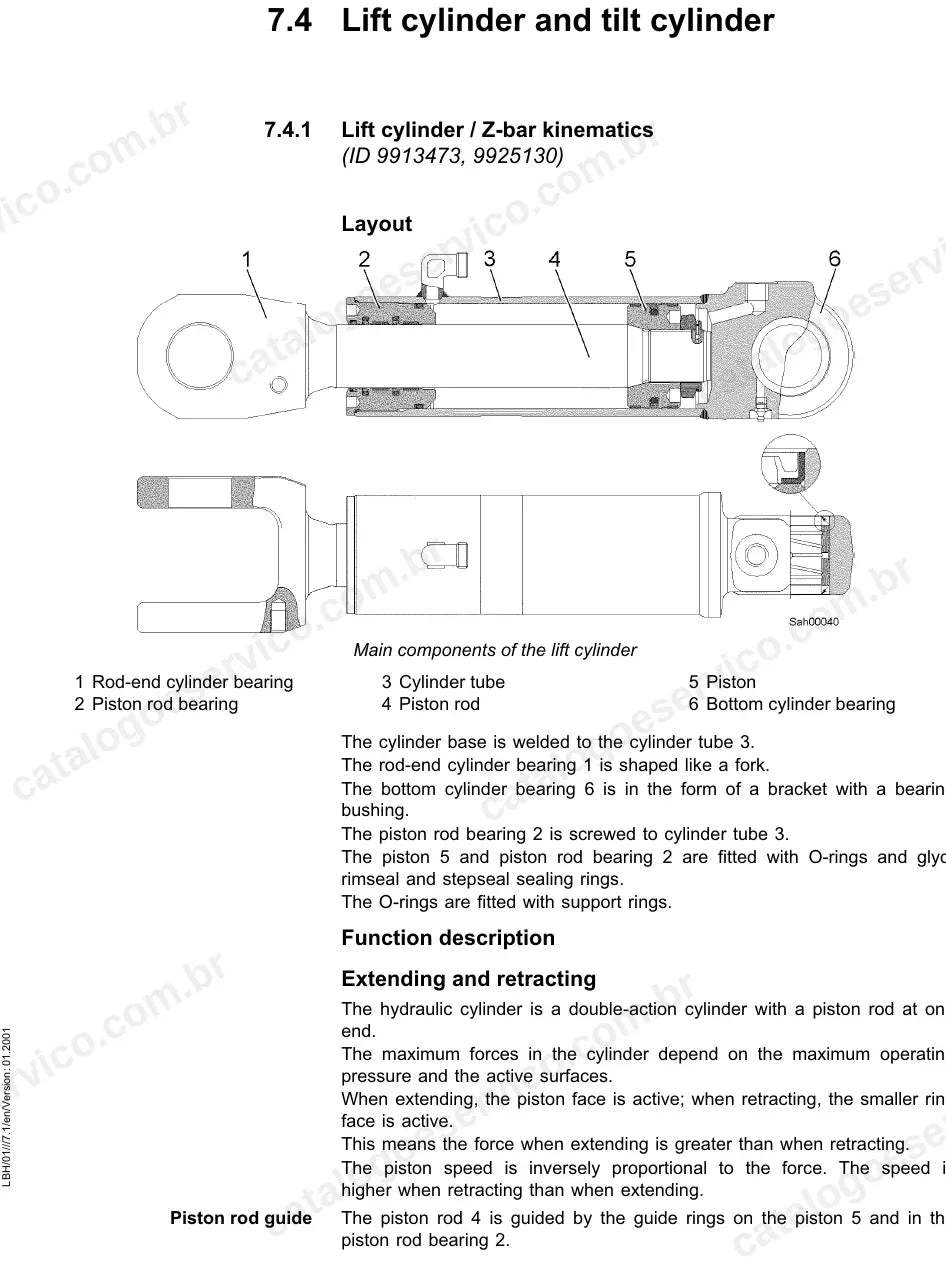

- Braços de elevação e implementos
Por que vale a pena
- Listas de verificação de teste e regulagem com os valores nominais da L512 e da L514.
- Pressões de ajuste da translação, da hidráulica de trabalho, da direção e dos freios, com descrição de funcionamento de cada componente.
- Esquemas elétricos, chicotes e central eletrônica A1 com LEDs de indicação para rastrear falhas.

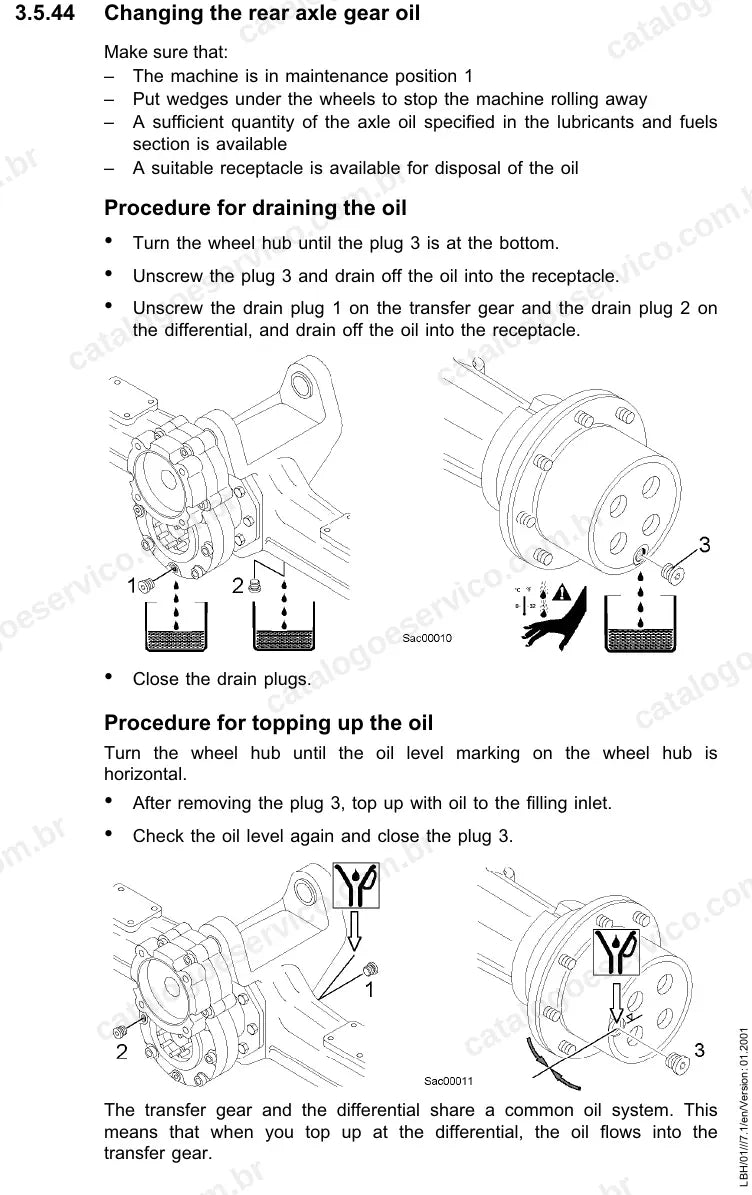

- Tarefas de manutenção passo a passo, como troca de óleo dos eixos, filtros e fluidos, com tabela de lubrificantes e capacidades.
Para quem é
Indicado para oficinas, mecânicos de campo e proprietários que ainda mantêm em operação as L512 e L514 Stereo das primeiras séries e precisam de dados de fábrica para regular a hidrostática, a direção e o motor D 504.
Perguntas frequentes
Serve para L512 e para L514?
Sim. O manual cobre a L512 tipo 466 e a L514 tipo 467, ambas a partir do número de série 0501, e indica no início de cada seção a qual tipo e faixa de série o dado se aplica.
Está em português?
Não. O manual está em inglês técnico.
Tem esquemas elétricos e hidráulicos?
Sim. Há um capítulo de sistema elétrico com esquemas e chicotes, e planos hidráulicos da translação, da hidráulica de trabalho, da pilotagem e da direção.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
