Voltado à pá carregadeira L518 tipo 1655 da geração 6, o Manual de Serviço Liebherr L518-1655 é o documento técnico oficial em PDF, com 750 páginas em inglês, publicado pela Liebherr-Werk Bischofshofen em julho de 2020 (publicação 12204903, versão 11). O livro segue os grupos de serviço Liebherr, do check list de manutenção e regulagem ao motor diesel John Deere com filtro de partículas e SCR, passando por hidráulica de trabalho e de translação, direção, freios, sistema elétrico, transmissão, eixos, cinemática Z, cabine, lubrificação central e diagnóstico.
Este volume trata só do tipo 1655 da L518, com motor John Deere 4045HLC07 de 78 kW, e traz as duas versões de emissão: Stage IV/Tier 4f até o nº de série 57748 e Stage V a partir do 57749, com visões gerais separadas de arrefecimento, hidráulica, direção, freios e bloqueio do diferencial para cada faixa. A partir da série 60067, a central Master4 dá lugar à Master5 Mini, com procedimentos próprios de service file, atualização de software, Sculi e LiFT.
Destaques deste material
- Check list de regulagem da bomba de translação A4VG065: válvulas de alta pressão em 500 bar (+25/−10), corte de pressão em 470 ±10 bar e alimentação em 33 ±3 bar em rotação máxima sem carga.
- Hidráulica de trabalho com bomba KP30.43 e bloco HDS24: válvulas secundárias de elevação e basculamento em 310 ±10 bar, 3ª e 4ª funções em 260 ±10 bar e limitadora LS em 280 ±5 bar.
- Motor John Deere 4045HLC07 de 4.500 cm³: 78 kW a 2.000 rpm, 405 Nm a 1.600 rpm, marcha lenta de 800 ±10 rpm e folga de válvulas a frio de 0,46 mm (admissão) e 0,53 mm (escape).
- Calibração da curva de bloqueio da bomba de translação, manual (425 ±10 bar a 1.900 rpm até 100 bar a 1.000 rpm) ou automática a partir do software Master4 020, e calibração do motor de translação A6VM150.
- Pós-tratamento de gases com filtro de partículas (DPF), sistema SCR, módulo de amostragem, tanque de fluido de 20 litros e troca dos filtros da bomba de fluido.
- Cilindros de elevação e basculamento com torques de 1.300 Nm no mancal da haste e 2.700 Nm no pistão, além do Servostat OSPDF 100/500 com secundárias em 260 ±10 bar.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, check list e testes de regulagem
- Motor diesel, combustível e pós-tratamento (DPF e SCR)

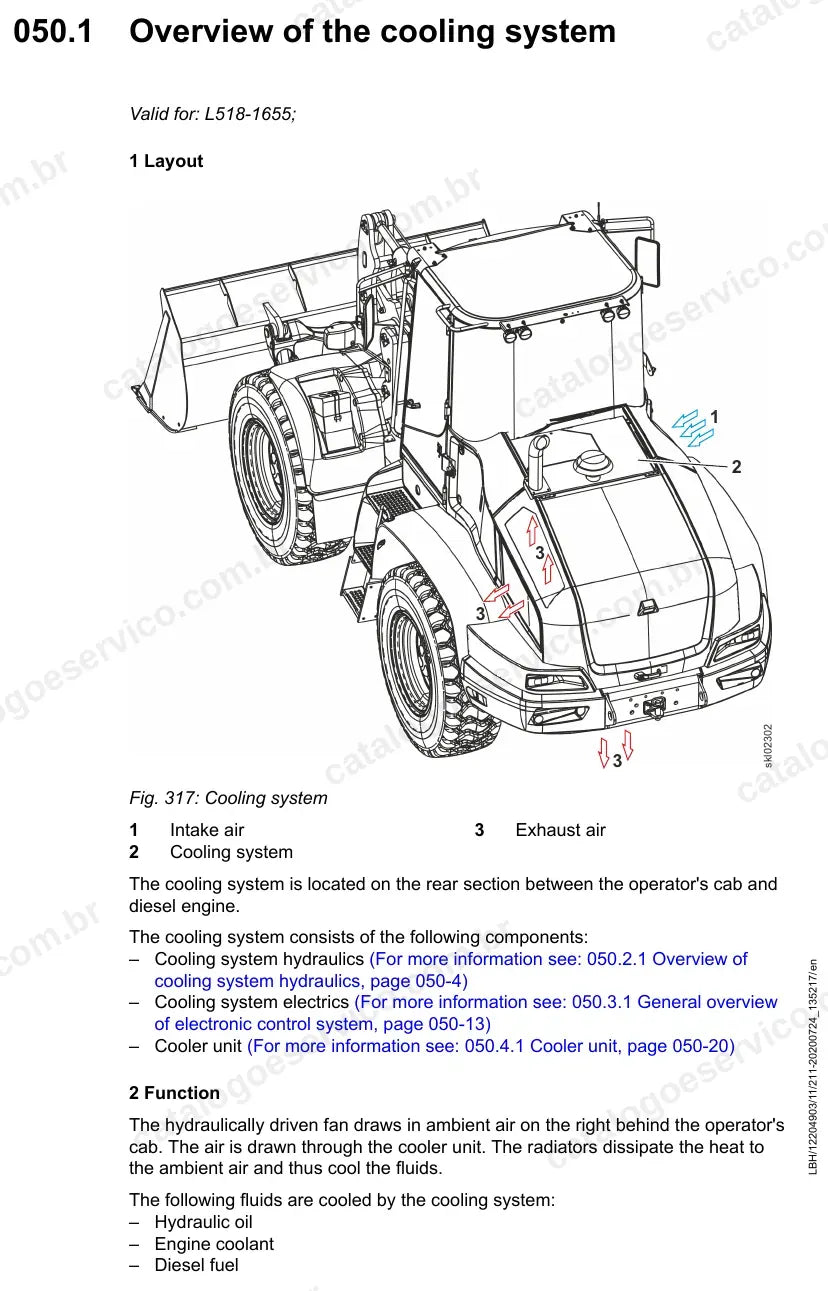

- Sistema de arrefecimento e ventilador reversível

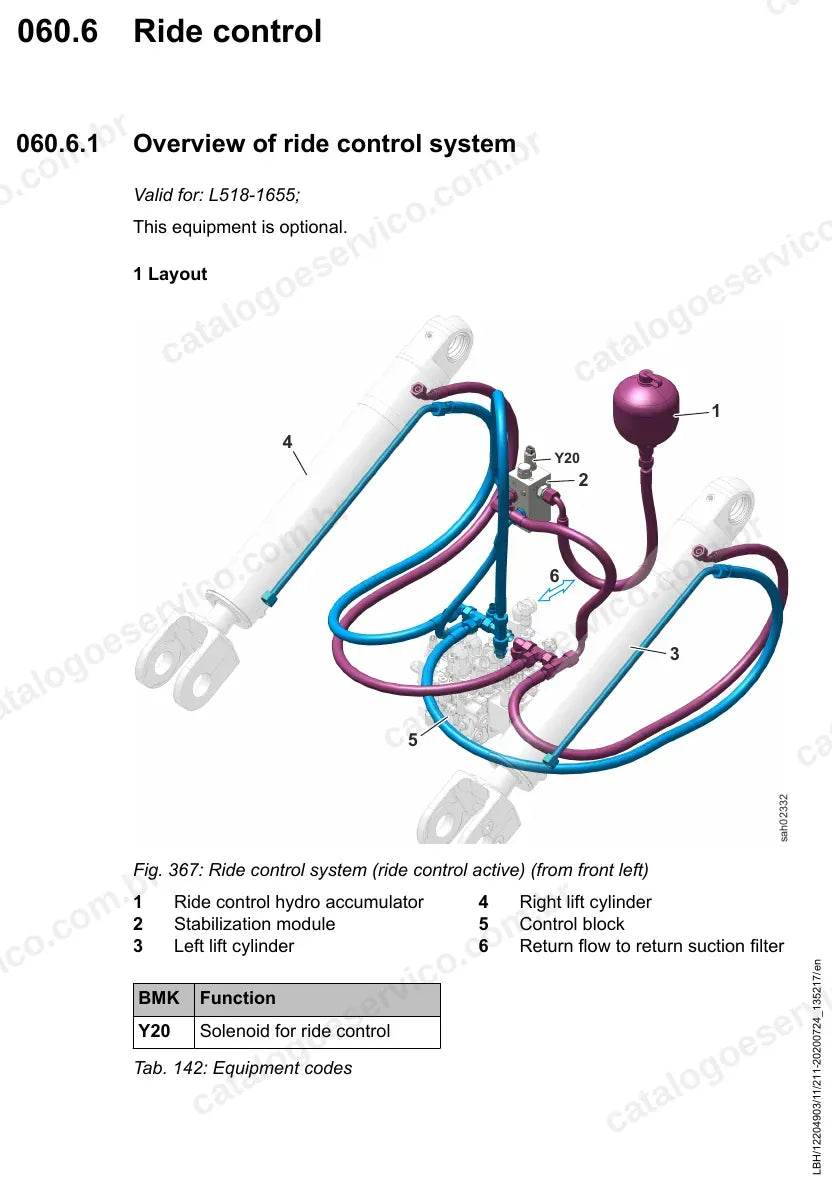

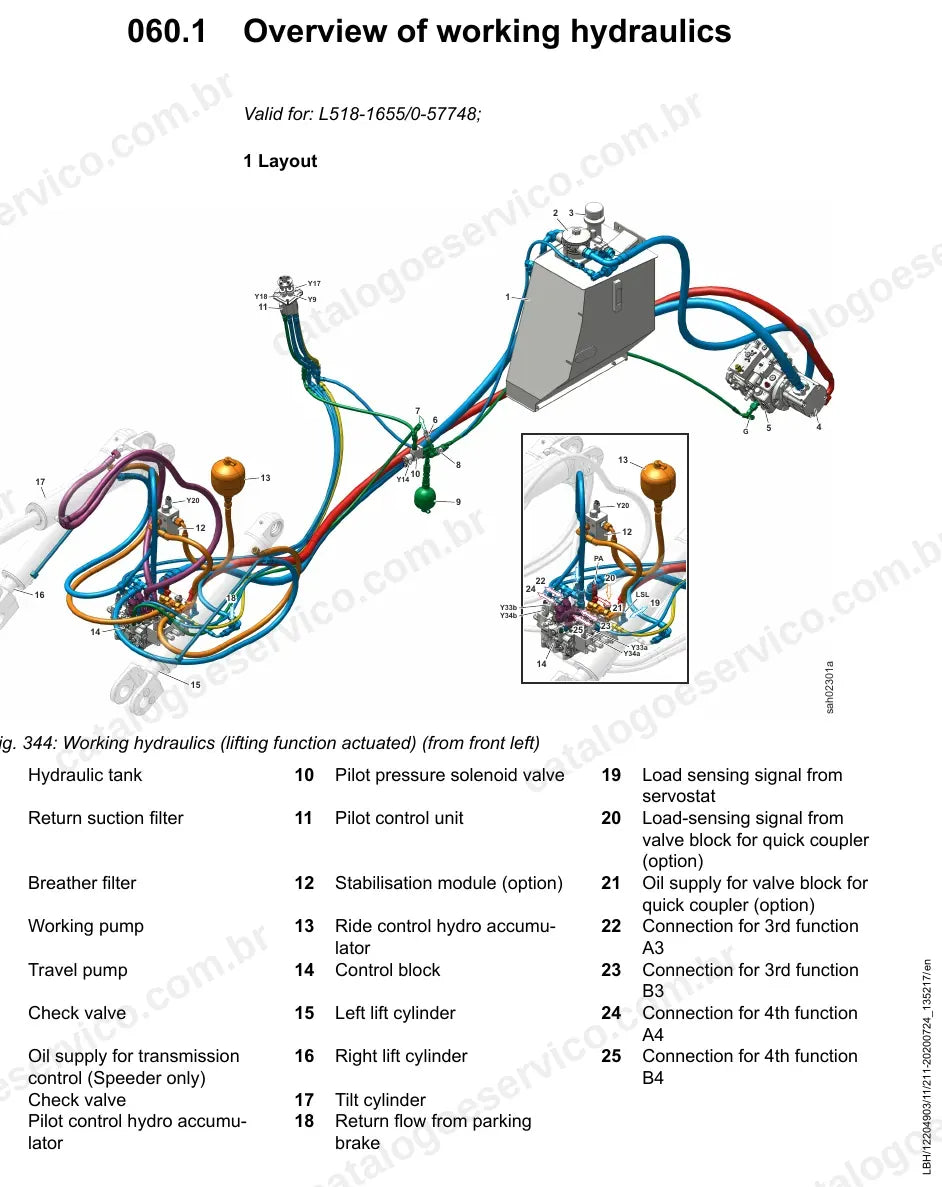

- Hidráulica de trabalho, ride control e proteção contra ruptura de mangueira
- Hidráulica de translação: bomba e motores de translação

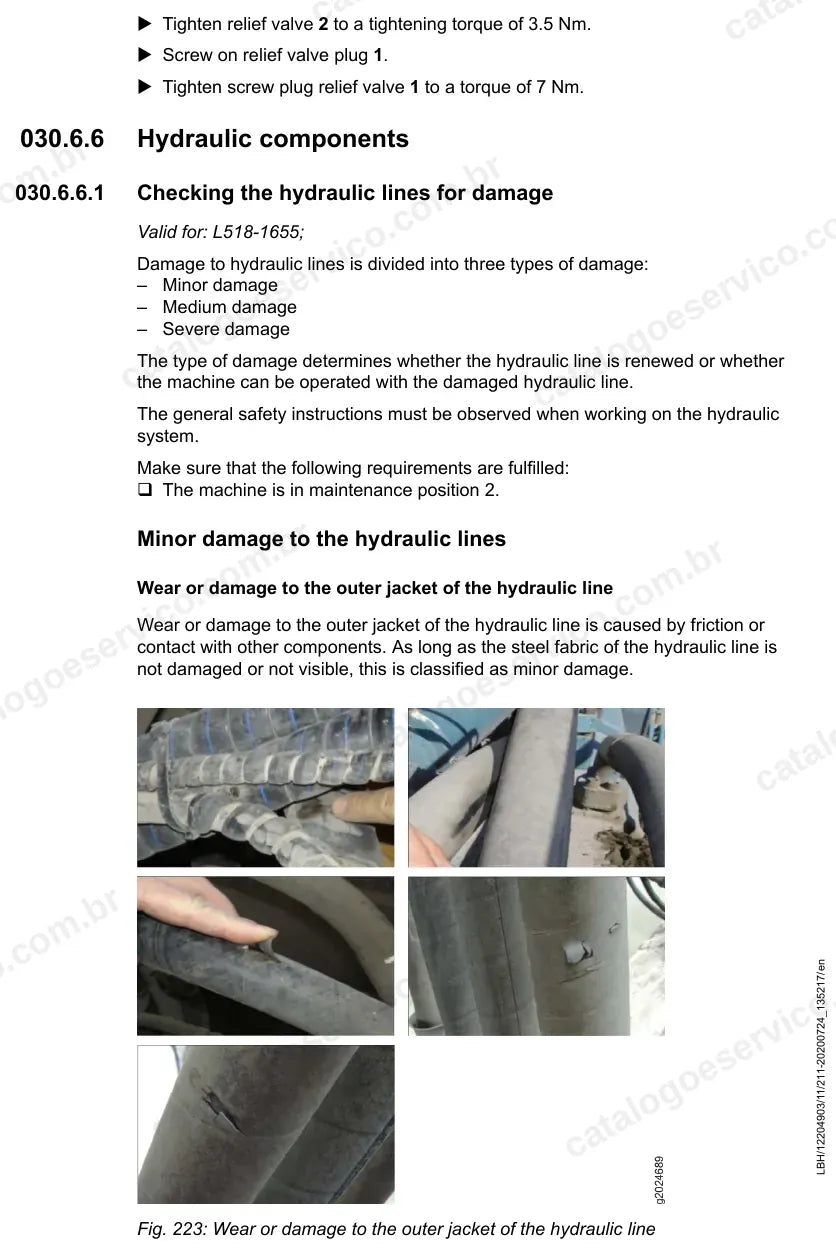

- Componentes hidráulicos e tanque de óleo
- Sistema de direção e Servostat
- Sistema de freios de serviço e de estacionamento
- Sistema elétrico, centrais Master4/Master5 Mini e câmera de ré
- Transmissão, eixos, bloqueio do diferencial e cardãs
- Chassi articulado, braço com cinemática Z e engate rápido
- Cabine, ar-condicionado, lubrificação central, LiDAT e diagnóstico
Por que vale a pena
- Sequência de fábrica para testar e regular pressões de translação, de trabalho, do ventilador e do ride control, com valor nominal, tolerância e ponto de medição.
- Torques de aperto de cilindros, acoplamento do motor e componentes hidráulicos, com os produtos de travamento indicados.
- Procedimentos de software das centrais Master4 e Master5 Mini: service file, atualização, endereços IP, reset e conexão do Sculi.
- Descrição de função e localização de componentes para diagnóstico de falhas, com símbolos de advertência do SCR e códigos de serviço no display.
Para quem é
Indicado para oficinas, mecânicos de campo, frotistas e locadoras que mantêm a L518 tipo 1655 em operação e precisam dos valores de regulagem certos para a versão Stage IV ou Stage V da máquina, seja na revisão programada, seja no reparo após uma falha.
Perguntas frequentes
Serve para qual faixa de série?
Atende toda a L 518-1655. O manual separa o conteúdo até o nº de série 57748 (Stage IV/Tier 4f) e a partir do 57749 (Stage V), e traz os procedimentos da central Master5 Mini para máquinas a partir da série 60067.
Serve para a L518-1664?
Não. Este manual é do tipo 1655, com motor John Deere 4045HLC07; a L518-1664 tem manual de serviço próprio.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
