O Manual de Serviço Liebherr L507-1578 reúne em 744 páginas, em inglês, a documentação técnica oficial em PDF da pá carregadeira L507 de geração 6 fabricada em Bischofshofen. A versão 13, de outubro de 2021, cobre dados técnicos com caçamba, caçamba 4 em 1 e garfos, manutenção, testes e regulagens, motor com DPF, arrefecimento com ventilador reversível, hidráulica de trabalho com high flow, translação, freios, eletrônica da máquina e da transmissão, eixos, cinemática em Z, cabine, lubrificação central, LiDAT e diagnóstico.
Na L507-1578 o motor Yanmar 4TNV98C (50 kW, 237 Nm a 1.560 rpm, DPF fechado) é tratado em duas homologações: Stage IIIB / Final Tier 4 até o nº 53994 e Stage V a partir de 53995. O manual também separa a central Master4 da Master5 (a partir de 60030) e a bomba de trabalho PHP20 da KP30.27D0 (a partir de 61141); a transmissão é a tipo 603 de relação única 2,13.
Destaques deste material
- Central de controle Master5 a partir do nº 60030: conexão do software de diagnóstico Sculi, atualização de software e ajuste de endereços IP.
- Bomba de translação A4VG045EV1DP de até 111 l/min e motor de translação A6VM085EP100.
- Eixo dianteiro tipo 111 com diferencial autoblocante de 45% e transmissão tipo 603 com relação de 2,13.
- Peso operacional de 5.550 kg com caçamba de 0,9 m³, força de desagregação de 48 kN e carga de tombamento de 4.070 kg em linha reta.
- Garfos com carga limitada a 2.500 kg (FEM II) e dados de caçamba 4 em 1.
- Ventilador reversível, regeneração do DPF, proteção contra ruptura de tubulação e vazão regulada descritos com componentes e funcionamento.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor diesel e DPF)

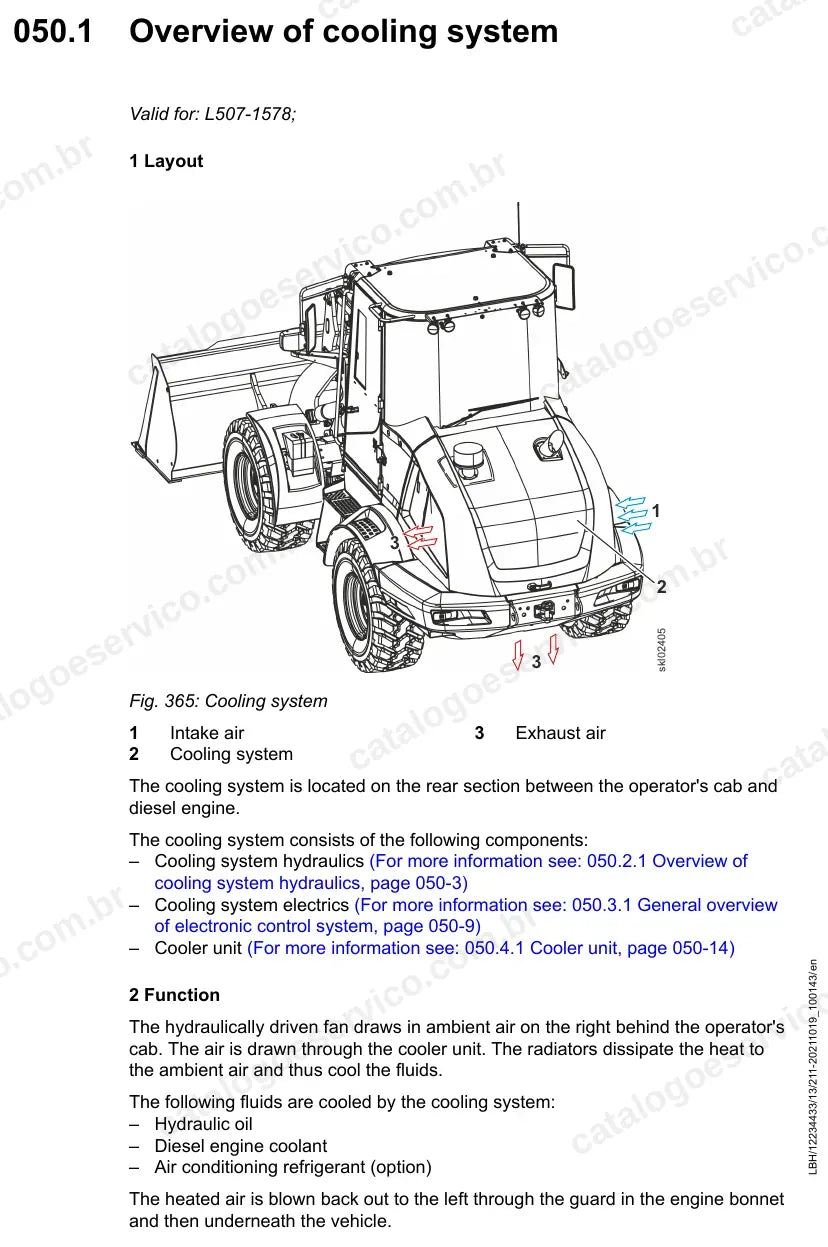

- Arrefecimento e ventilador reversível

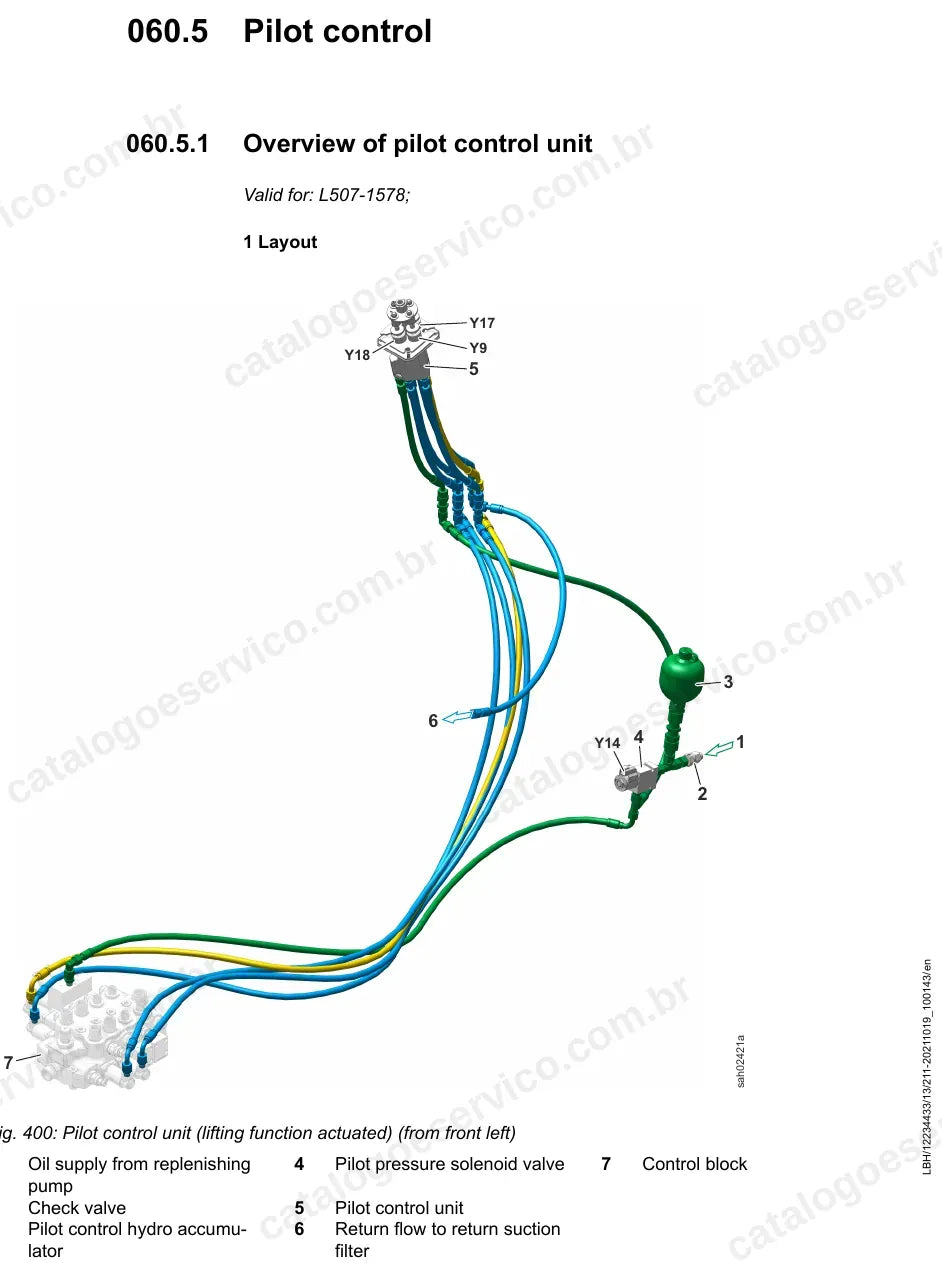

- Hidráulica de trabalho: pilotagem, ride control, vazão regulada e high flow

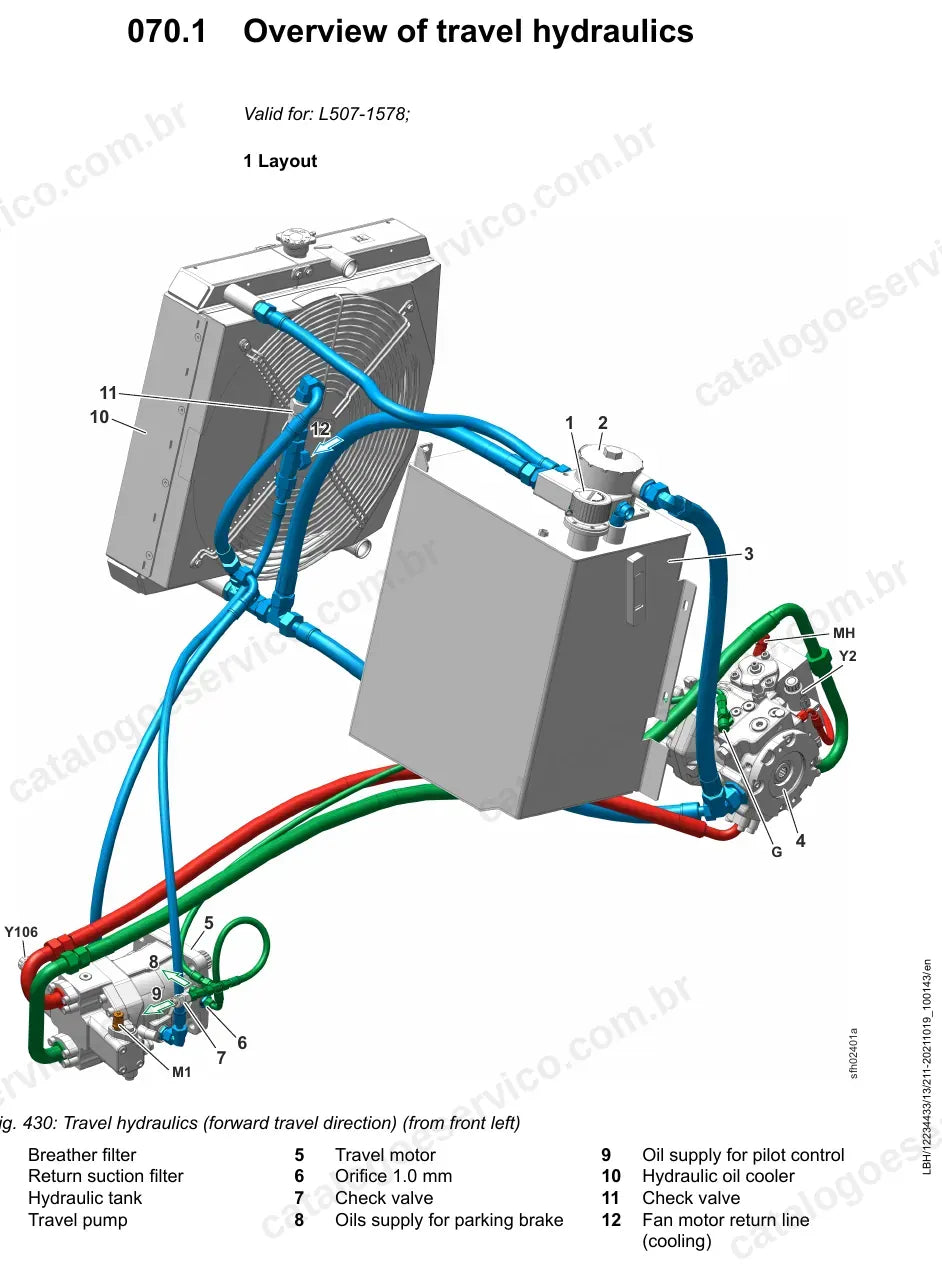

- Hidráulica de translação
- Tanque e componentes hidráulicos
- Sistema de direção
- Freios de serviço e de estacionamento
- Sistema elétrico e unidade eletrônica de controle
- Transmissão
- Eixos e cardãs
- Estrutura, braços de elevação em Z e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Opcionais (LiDAT)
- Diagnóstico de falhas e solução de problemas
Por que vale a pena
- Calibrações e atualizações de software da central de controle com o Sculi, passo a passo.
- Testes e regulagens de pressão da translação e da hidráulica de trabalho com os pontos de medição e valores nominais.
- Diagnóstico com códigos de serviço, tabelas de falhas e esquema elétrico com lista de componentes.
- Remoção e instalação de componentes em sequência de fábrica, com torques de aperto.
Para quem é
Para concessionárias, oficinas e mecânicos de campo que atendem a L507 de geração 6 em obras, agricultura e serviços urbanos, e para locadoras que precisam diagnosticar a eletrônica Master4/Master5 e o pós-tratamento com os dados de fábrica.
Perguntas frequentes
Serve para qual série da L507-1578?
Para a L 507-1578 de geração 6, com os procedimentos separados por faixa: Stage IIIB / Final Tier 4 até o nº 53994 e Stage V a partir de 53995.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Inclui diagramas hidráulicos de funcionamento por sistema e o esquema elétrico com lista de componentes.
Como recebo?
O arquivo em PDF é liberado para download depois que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
