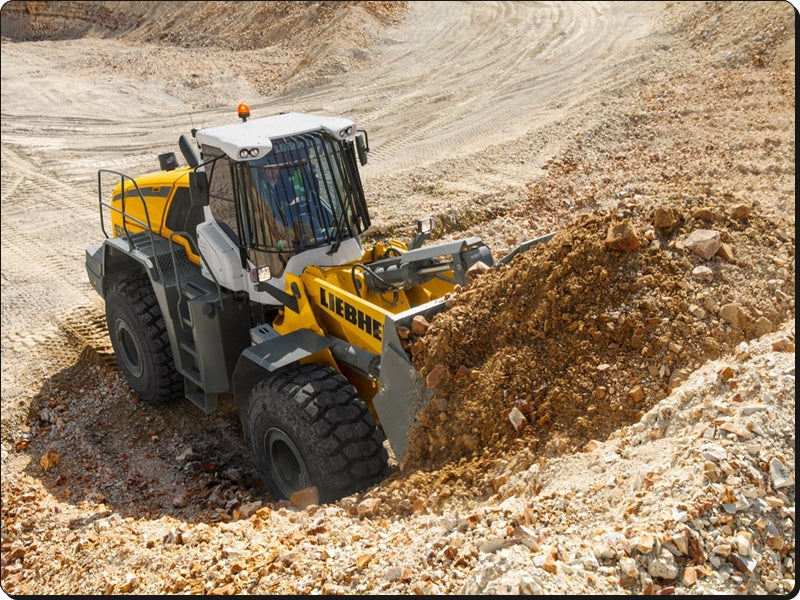

São 1.270 páginas em inglês no Manual de Serviço Liebherr L580-1464, o documento técnico oficial em PDF da pá carregadeira de rodas de 6ª geração produzida em Bischofshofen. Além de dados técnicos, manutenção e tarefas de teste e regulagem, o manual descreve o motor D936 A7 com SCR, a transmissão XP-S, a hidráulica de trabalho para braço em Z e braço industrial, a direção convencional e por joystick, os freios, o sistema elétrico com as folhas de esquema, a cabine, os opcionais e o diagnóstico.
A L 580-1464 tem 230 kW e bomba de trabalho A11VO145LRS de 334 l/min; o manual traz os dados de dois comprimentos de braço (3.050 e 3.250 mm), do braço industrial e da garra para toras, e marca novos cilindros de elevação e basculamento a partir da série 53476.
Destaques deste material
- Motor D936 A7 de 10,5 l com 230 kW pela ISO 9249 e 1.965 Nm a 1.000 rpm; tanque de 365 l de diesel.
- Bomba de trabalho A11VO145LRS (145 cm³, 334 l/min) e blocos de comando M6-1441 e M6-1468 para braço em Z e braço industrial.
- Pesos operacionais de 26.900 a 30.100 kg e caçambas de 4,7 a 5,7 m³ no braço em Z, com dados de garfo, caçamba para material leve e pneus para trabalho florestal.
- Transmissão XP-S (CP 290) e eixos MT-L3115II, com calibração e atualização de software pelo Sculi.
- Cerca de 340 páginas de esquemas elétricos com índice de componentes, códigos de sistema e de localização.
- Direção por joystick em três fases de série (50693–54742, 54743 em diante e joystick com rastreamento de posição a partir de 55878).
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Motor diesel e pós-tratamento SCR
- Arrefecimento
- Hidráulica de trabalho para braço em Z e braço industrial
- Pilotagem, ride control e proteção contra ruptura de mangueira
- Direção, direção de emergência e joystick
- Sistema de freios
- Sistema elétrico e esquemas elétricos
- Transmissão, eixos e cardãs
- Estrutura, braços de elevação e engate rápido
- Cabine, climatização e lubrificação central
- Opcionais (LiDAT, balança, Skyview 360°) e diagnóstico
Por que vale a pena
- Valores de regulagem das válvulas primárias, secundárias e de corte LS para braço em Z e braço industrial.
- Torques de aperto e sequências de montagem de fábrica para cilindros, mancais e componentes da L580-1464.
- Esquemas elétricos completos para rastrear sensores, conectores e módulos em cada circuito.
- Calibração de joystick, display, balança Truck Payload Assist e transmissão pelo software Sculi.
Para quem é
Recomendado para oficinas especializadas, técnicos de campo, mineradoras, pátios de toras e madeireiras, portos e locadoras que trabalham com a L580-1464 nas configurações de braço em Z ou braço industrial.
Perguntas frequentes
Serve para qual série?
Para a L 580-1464 com motor D936 A7 Stage IV / Tier 4. Os capítulos que mudam por série indicam a faixa, como 50693, 51690, 53476, 54428 e 55878.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Há diagramas hidráulicos dos circuitos e cerca de 340 páginas de esquemas elétricos.
Como recebo o arquivo?
O PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
