O Manual de Serviço Liebherr L506 - L510 Stereo é o documento técnico oficial em PDF, com 426 páginas em inglês, para cinco pás carregadeiras compactas da Liebherr-Werk Bischofshofen: L506, L507, L508, L509 e L510 Stereo. Em 19 capítulos, ele reúne descrição do produto e dados técnicos, manutenção, motor diesel, arrefecimento, hidráulica de translação e de trabalho, direção, freios, sistema elétrico, caixa de transferência, eixos, chassi, lubrificação central, cabine, braço de elevação, implementos e um capítulo de reparos e solução de problemas.
Este livro é da geração Stage II com direção Stereo — articulação central combinada com esterçamento do eixo traseiro — e cobre os tipos 776 (L506), 777 (L507), 778 (L508), 779 (L509) e 782 (L510) a partir do nº de série 9099, com motores D404T-00 (42 kW), D404T-01 (46 kW), D405T-00 (54 kW) e D405T-01 (58 kW).
Destaques deste material
- Motor D404T-00 da L506: 4 cilindros, 2.440 cm³, 2.800 rpm nominais, 209 Nm a 1.680 rpm, taxa de compressão 18:1 e marcha lenta de 850 ±50 rpm.
- Motores de 5 cilindros D405T (3.050 cm³) nas L509 e L510, com 262 e 281 Nm a 1.680 rpm.
- Pesos operacionais de 5.160 kg (L506) a 6.250 kg (L510), caçambas de 0,8 a 1,2 m³ e força de desagregação de 43 a 62 kN.
- Velocidades de 0 a 6 km/h na faixa 1 e de 0 a 20 km/h na faixa 2.
- Descrição da direção Stereo: o cilindro de direção move a articulação e aciona as barras de esterçamento do eixo traseiro.

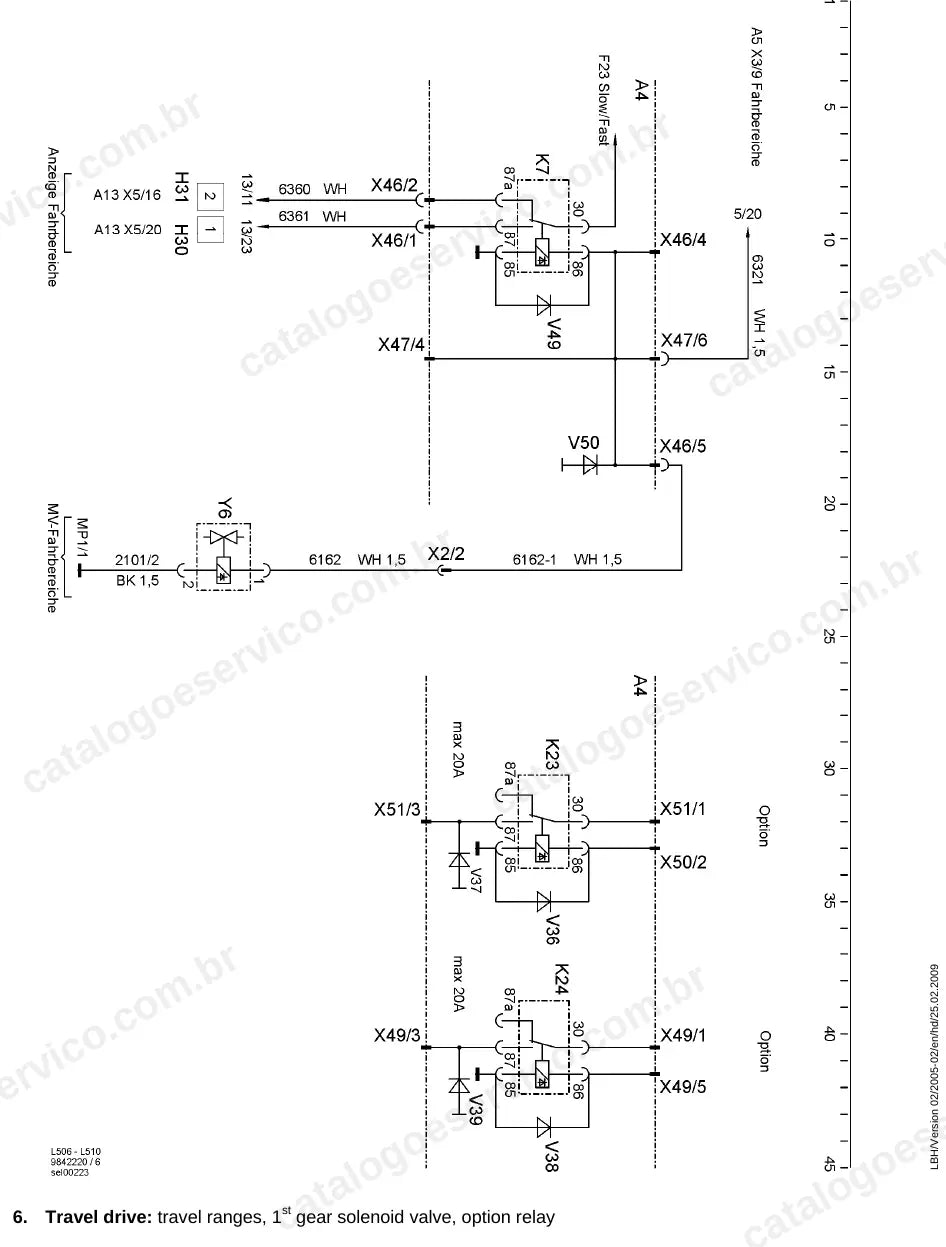

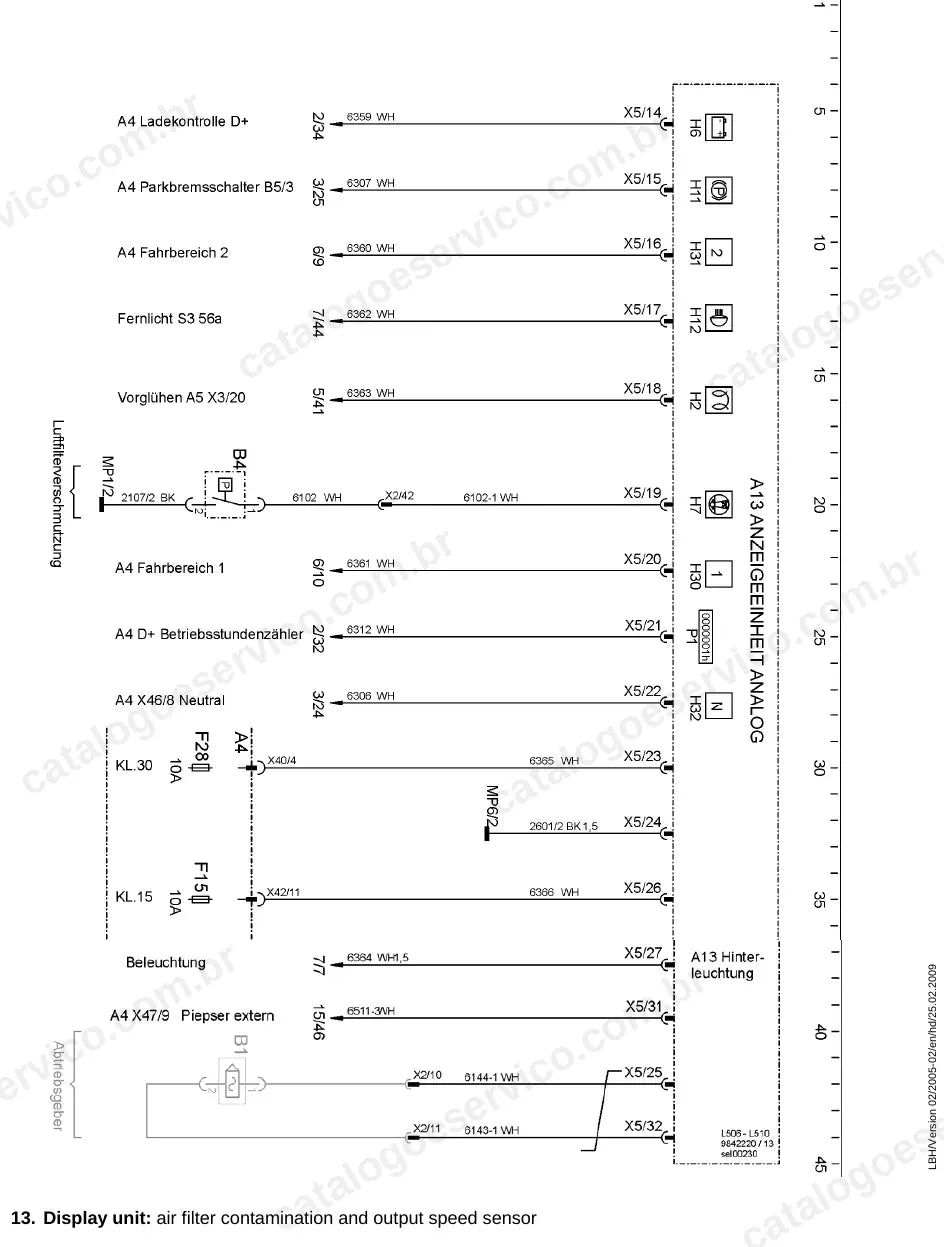

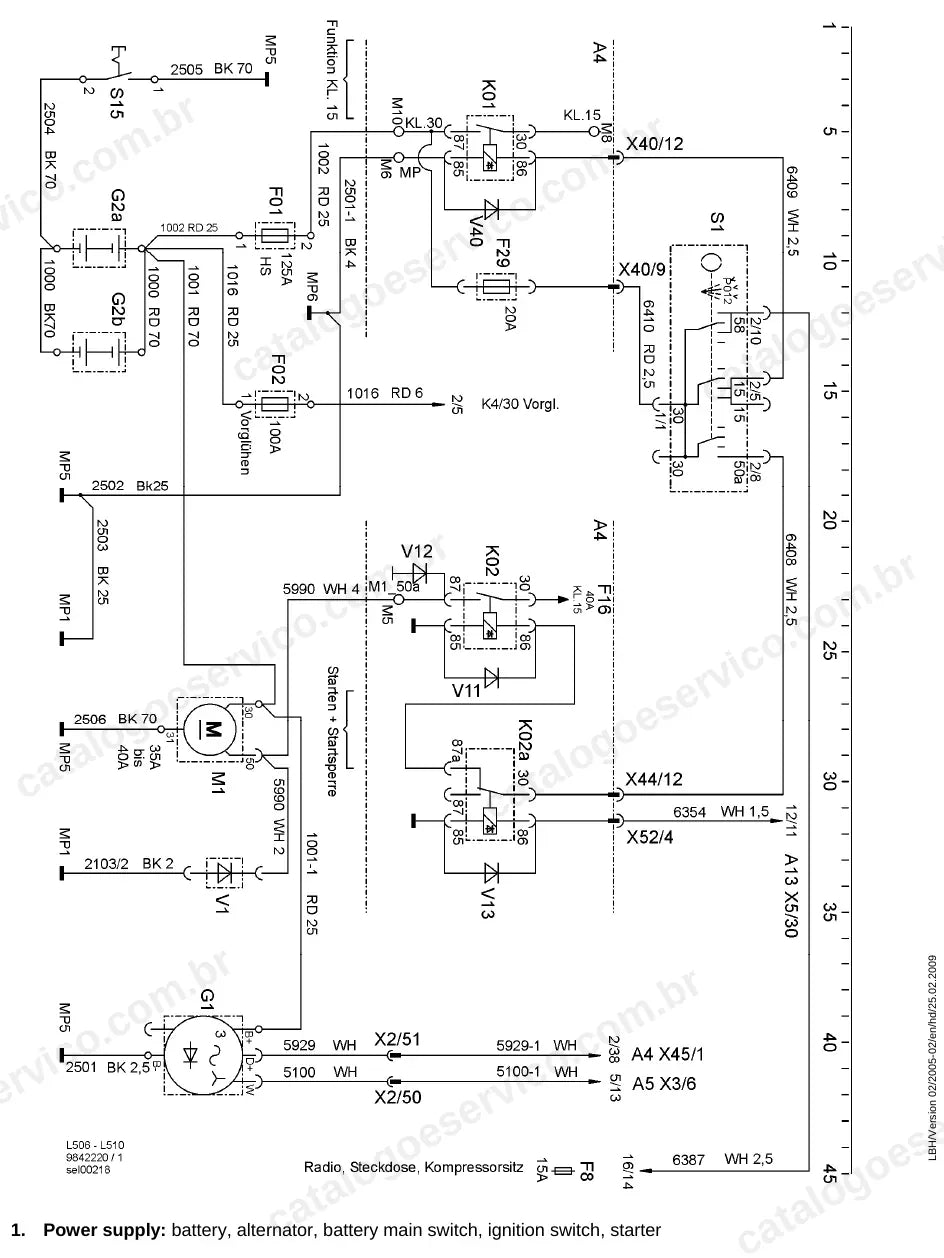

- Sistema elétrico explicado por circuito: alimentação, faixas de translação com solenoide da 1ª marcha e painel com sensor de rotação de saída.
O que este manual cobre
- Informações gerais, segurança e ferramentas especiais
- Descrição do produto e dados técnicos
- Manutenção
- Motor diesel
- Sistema de arrefecimento
- Hidráulica de translação
- Hidráulica de trabalho
- Sistema de direção
- Sistema de freios
- Sistema elétrico
- Caixa de transferência
- Eixos e cardãs
- Chassi e contrapeso
- Lubrificação central
- Carenagens e acesso à cabine
- Cabine, aquecimento e ar-condicionado
- Braço de elevação e engate rápido
- Implementos e acessórios
- Reparos e solução de problemas
Por que vale a pena
- Protocolos de inspeção e regulagem com os valores nominais da hidráulica de translação e de trabalho de cada tipo.
- Procedimentos de manutenção com tabelas de lubrificação, quantidades de abastecimento e especificações de fluidos.
- Capítulo de reparos e solução de problemas para orientar o diagnóstico de falhas.
- Dados técnicos de motor, bombas, cilindros e eixos separados por modelo e número de construção.
Para quem é
Para oficinas, mecânicos de campo e proprietários de L506 a L510 Stereo da geração Stage II que seguem trabalhando em obras, agricultura e paisagismo e precisam dos valores de fábrica para manter essas máquinas.
Perguntas frequentes
Serve para qual modelo?
Para as L506, L507, L508, L509 e L510 Stereo (tipos 776, 777, 778, 779 e 782) a partir do nº de série 9099.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos dos sistemas e a descrição do sistema elétrico circuito a circuito, com figuras de esquema.
Como recebo?
O PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
