O Manual de Serviço Liebherr L507-1260 é o documento técnico oficial em PDF, com 598 páginas em inglês, para a pá carregadeira L507 tipo 1260 da Liebherr-Werk Bischofshofen. Em edição de junho de 2019, ele reúne dados técnicos, manutenção, testes e regulagens e a descrição de funcionamento de motor, arrefecimento, hidráulica de trabalho com pilotagem, ride control e high flow, translação hidrostática, componentes hidráulicos, direção, freios, eletrônica, cabine, lubrificação central, LiDAT e diagnóstico.
O tipo 1260 usa translação com bomba A4VG 65 DA de 160 l/min e motor A6VM 140 DA de 891 Nm, em duas motorizações: Yanmar 4TNV98-CR de 50 kW do nº 30900 ao 43492 e Yanmar 4TNV98T-CR turboalimentado de 54 kW e 279 Nm a partir do nº 43493.
Destaques deste material
- Motor turbo 4TNV98T-CR (a partir de 43493): 54 kW a 2.200 rpm, 279 Nm a 1.560 rpm, injeção common rail de 1.600 bar e peso a seco de 291 kg.
- Bomba de translação A4VG 65 DA com 65 cm³ e bomba de alimentação de 14,5 cm³ (37 l/min); motor A6VM 140 DA de 140 cm³.
- Mudança no acionamento do ventilador a partir do nº 43493, com bomba e motor de 7,3 cm³, e procedimentos de ajuste separados por faixa.
- Peso operacional de 5.470 kg com caçamba de 0,9 m³ e força de desagregação de 48 kN; tanque de 80 l e pneus 365/70 R18.
- Filtro de retorno e sucção RKM 201 com elemento de 10 μm e válvula de bypass de 2,5 bar.

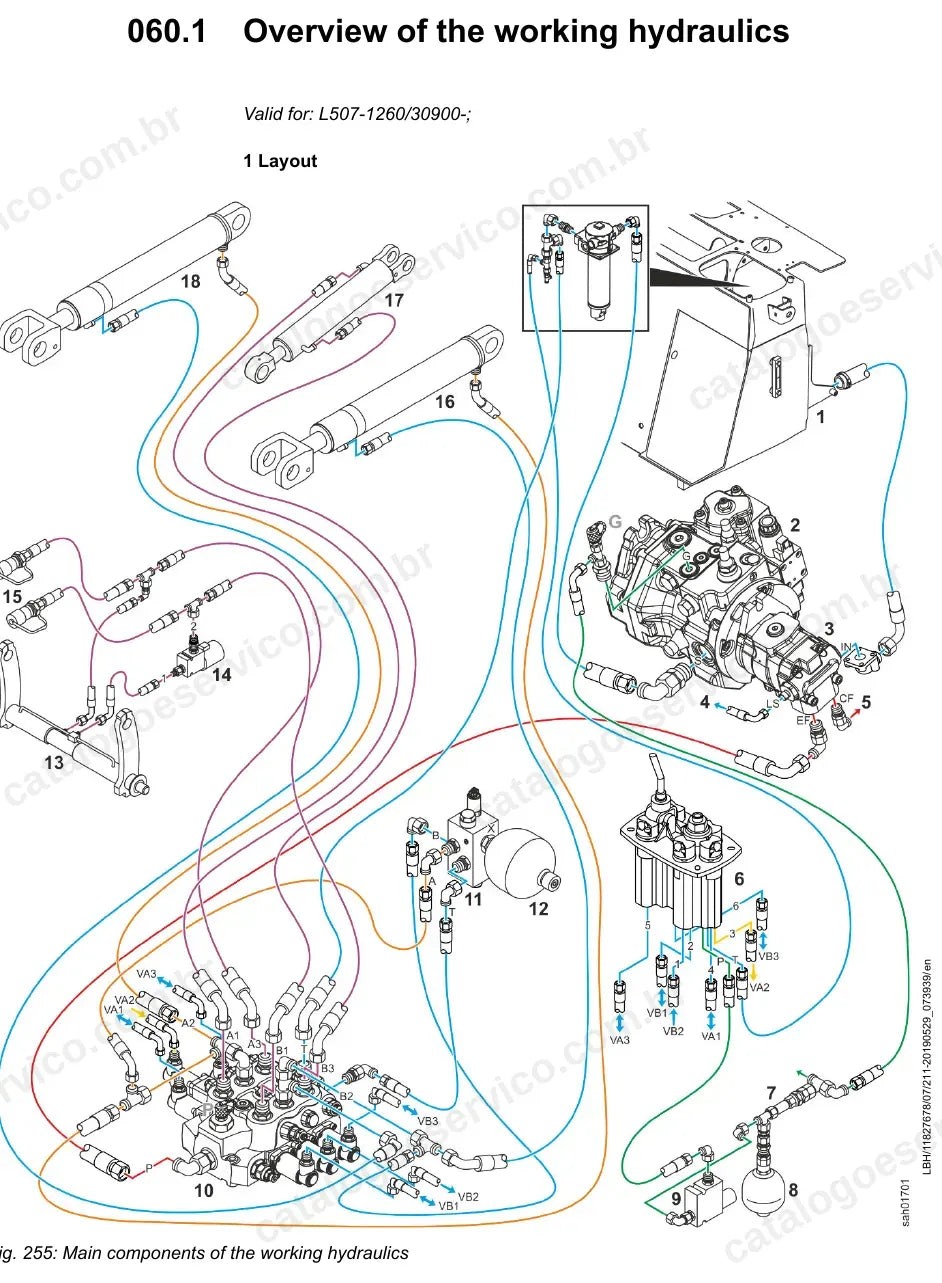

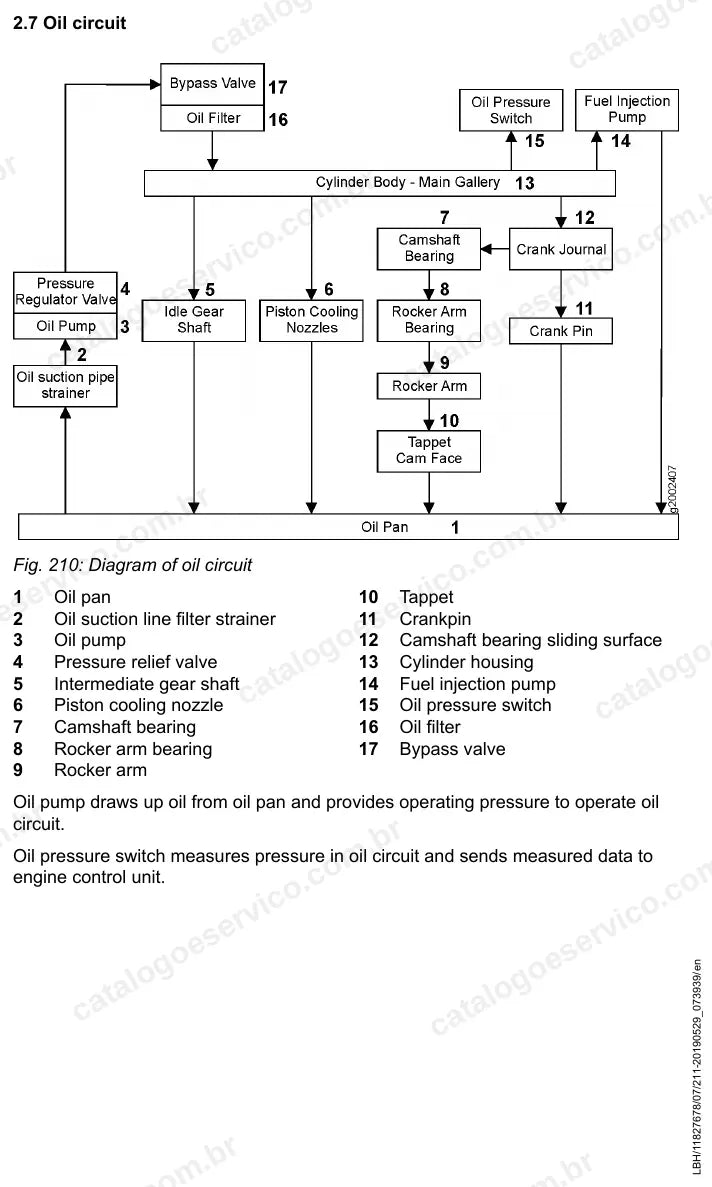

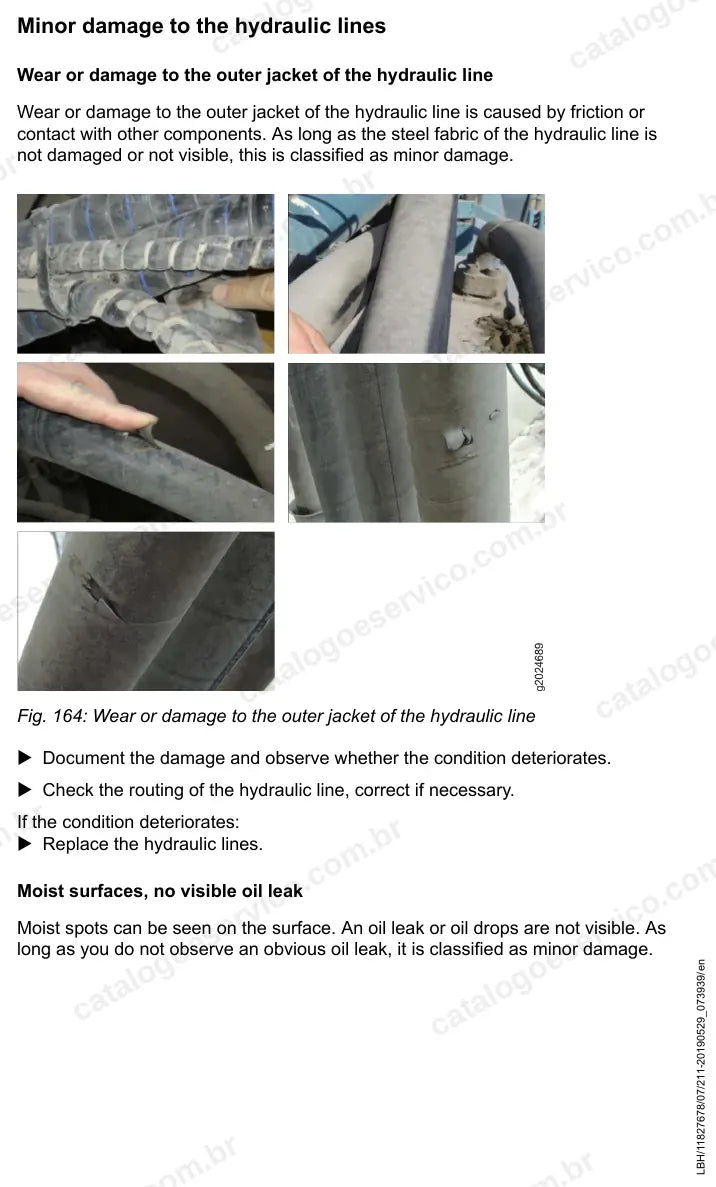

- Visão geral da hidráulica de trabalho, circuito de óleo do motor e critérios de dano nas mangueiras hidráulicas.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor diesel)
- Arrefecimento: hidráulica e eletrônica
- Hidráulica de trabalho, pilotagem, ride control e high flow
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Sistema de direção
- Freio de serviço e freio de estacionamento
- Sistema elétrico e unidade eletrônica de controle
- Estrutura e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Opcionais (LiDAT)
- Diagnóstico de falhas e solução de problemas
Por que vale a pena
- Valores nominais para testar e regular a translação hidrostática, a hidráulica de trabalho e o ventilador, separados por motorização.
- Sequências de manutenção do motor common rail com folgas, torques de aperto e intervalos.
- Diagnóstico com tabelas de falhas, mensagens do display e esquema elétrico com lista de componentes.
- Remoção e instalação de componentes do grupo motriz, da hidráulica e da cabine na ordem de fábrica.
Para quem é
Indicado para oficinas, mecânicos de campo e frotistas que atendem a L507-1260 — inclusive as unidades com motor turbo de 54 kW — em obras, agricultura e manuseio de materiais, e precisam dos dados de fábrica de cada faixa de série.
Perguntas frequentes
Serve para qual L507?
Para a L 507-1260 a partir do nº de série 30900, nas duas motorizações: 50 kW até o nº 43492 e 54 kW turbo a partir de 43493.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos de funcionamento dos sistemas e o esquema elétrico com a lista de componentes.
Como recebo?
Assim que o pagamento é aprovado, o PDF fica disponível para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
