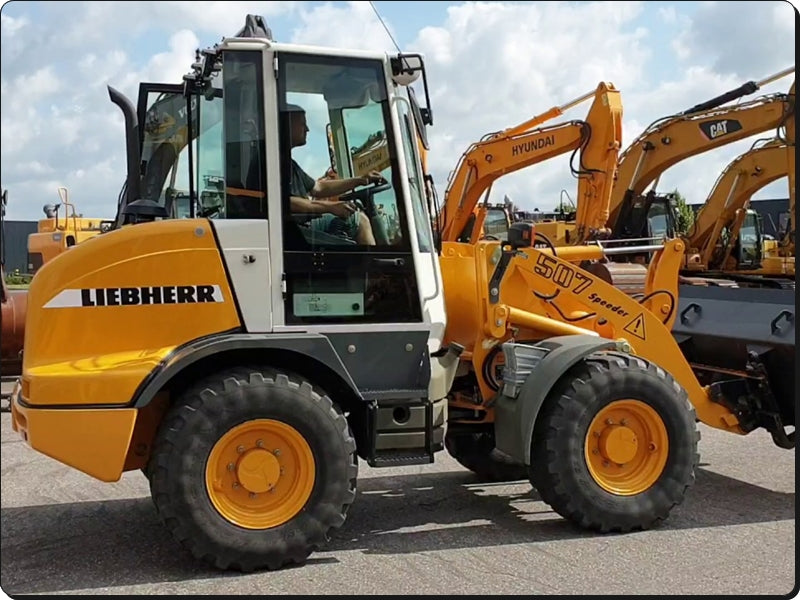

Com 788 páginas em inglês, o Manual de Serviço Liebherr L507-1579 é o documento técnico oficial em PDF da versão Speeder da pá carregadeira L507 de geração 6, produzida pela Liebherr-Werk Bischofshofen. A edição de outubro de 2021 reúne dados técnicos, manutenção, testes e regulagens e o funcionamento de motor turbo com DPF, arrefecimento e ventilador reversível, hidráulica de trabalho, translação, hidráulica e eletrônica da transmissão, freios, eixos, cinemática em Z, cabine, lubrificação central, LiDAT e diagnóstico.
O que muda na L507-1579 é o trem de força: motor Yanmar 4TNV98CT turboalimentado de 54 kW e 280 Nm a 1.560 rpm e transmissão tipo 367 de duas marchas (relações 2,75 e 1,31), com sensor de rotação de saída B101 e eixo dianteiro com bloqueio de diferencial acionável de 100%. O motor é homologado como Stage IIIB / Final Tier 4 até o nº 53994 e Stage V a partir de 53995.
Destaques deste material
- Transmissão tipo 367 com 76 kg, sensor Hall B101 de 48 dentes e acumulador hidráulico de 0,32 l para servopressão externa e freio de serviço.
- Eixo dianteiro tipo 111 com bloqueio de diferencial acionável (100%).
- Bomba de translação A4VG045EV1DP de até 111 l/min e motor de translação A6VM085EP100.
- Central Master5 a partir do nº 60030, com conexão ao software Sculi e atualização da central de controle.

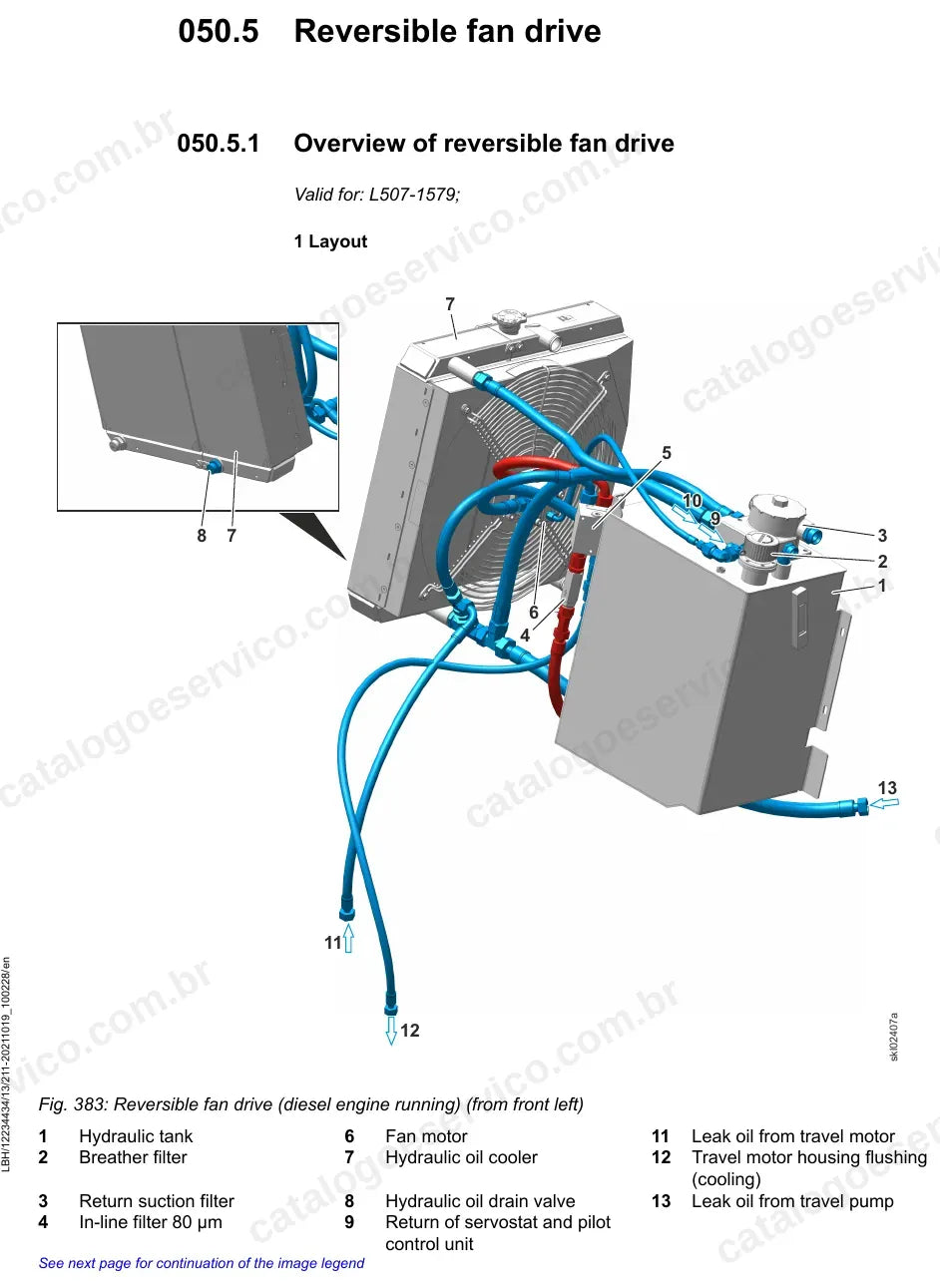

- Ventilador reversível com visão geral de bomba, motor e válvulas do circuito.
- Peso operacional de 5.550 kg com caçamba de 0,9 m³ e garfos com carga limitada a 2.500 kg (FEM II).
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor diesel e DPF)
- Arrefecimento e ventilador reversível

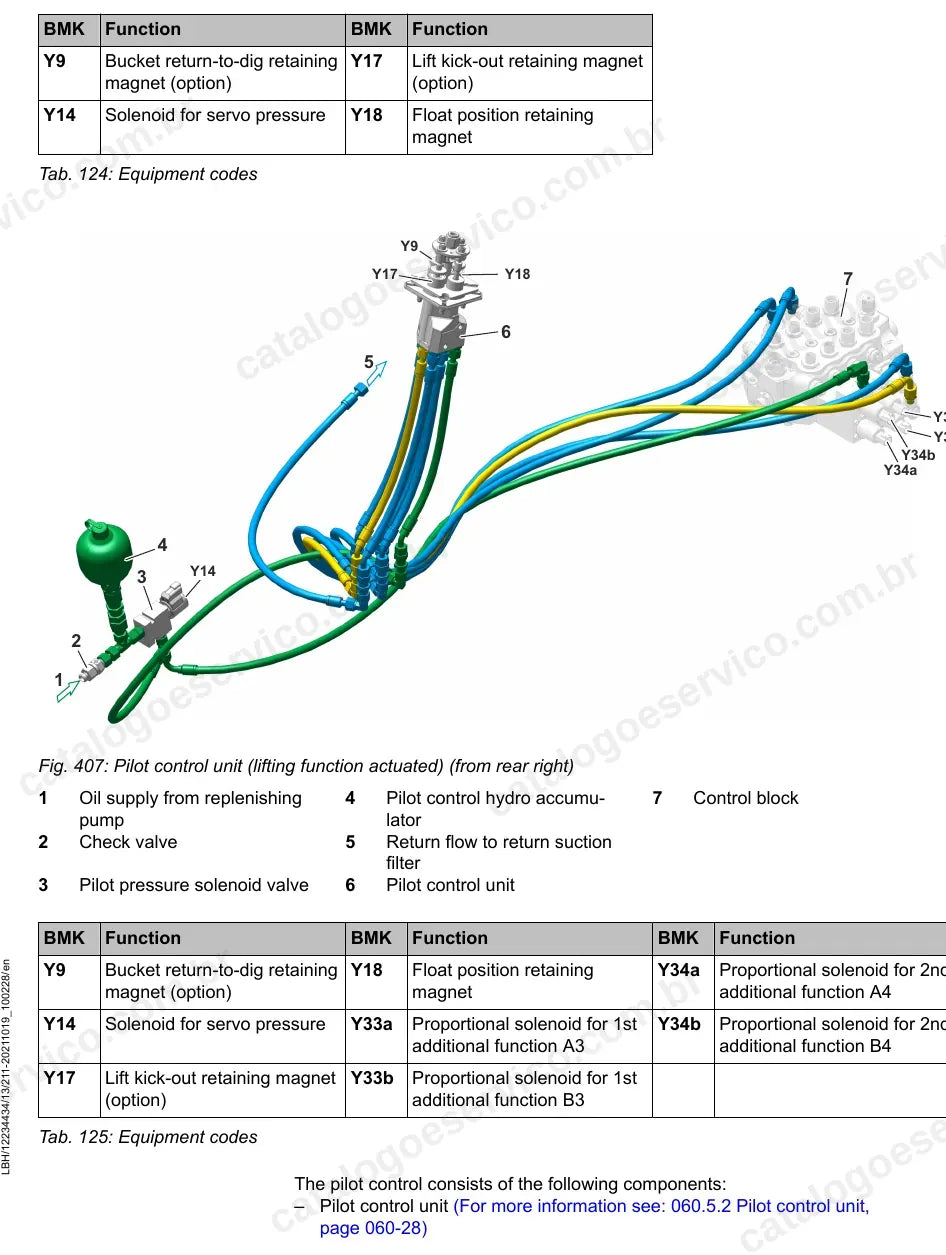

- Hidráulica de trabalho: pilotagem, ride control, vazão regulada e high flow
- Hidráulica de translação
- Tanque e componentes hidráulicos
- Sistema de direção
- Freios de serviço e de estacionamento
- Sistema elétrico e unidade eletrônica de controle
- Transmissão: hidráulica e eletrônica
- Eixos e cardãs
- Estrutura, braços de elevação em Z e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Opcionais (LiDAT)
- Diagnóstico de falhas e solução de problemas
Por que vale a pena
- Testes e regulagens da transmissão de duas marchas, da translação e da hidráulica de trabalho com valores nominais.
- Atualização de software e calibrações com o Sculi, inclusive após troca da central de controle.
- Diagnóstico com códigos de serviço, tabelas de falhas e esquema elétrico com lista de componentes.
- Remoção e instalação de componentes com torques de aperto, na sequência de fábrica.
Para quem é
Indicado para oficinas, mecânicos de campo e locadoras que mantêm a L507 Speeder em serviços com deslocamentos frequentes — obras urbanas, municípios, agricultura — e precisam dos dados de fábrica do motor turbo e da transmissão de duas marchas.
Perguntas frequentes
Serve para qual série da L507-1579?
Para a L 507-1579 Speeder a partir do nº de série 50944, com motor turbo Yanmar 4TNV98CT de 54 kW e transmissão tipo 367 de duas marchas; o motor é Stage IIIB / Final Tier 4 até o nº 53994 e Stage V a partir do 53995.
Está em português?
Não. O conteúdo está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos de funcionamento, como o do ventilador reversível e da pilotagem, e o esquema elétrico com lista de componentes.
Como recebo?
Depois da aprovação do pagamento, o PDF fica disponível para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
