Descrição
Especificações
Marca: Volvo
Modelo: HTE840
Referência / PID do perfil: HTE840 PID:22583
Modelos também cobertos: HTE1160 (perfil 22584)
Tipo de equipamento: Transmissão hidráulica eletrônica Power Shift com válvulas PWM
Documento: Manual de Serviço (oficina)
Páginas: 137
Idioma: Português
Formato: PDF pesquisável
Este é o Manual de Serviço Volvo HTE840 no perfil PID:22583, com 137 páginas. Ele responde, com o número oficial, as perguntas que aparecem no meio do recondicionamento — e traz os valores próprios deste perfil, que não são os mesmos do perfil 22557.
Que transmissão é essa, exatamente?
Uma Power Shift de acionamento eletro-hidráulico com solenoides de largura de pulso modulada, o sistema PWM. Ela leva 8 marchas à frente e 4 à ré, com 7 válvulas na unidade seletora, contra 11 à frente, 6 à ré e 8 válvulas na HTE1160 que compartilha as mesmas tabelas. O filtro é um cartucho 1"3/4-12 U e a transmissão pesa 687 kg sem óleo.

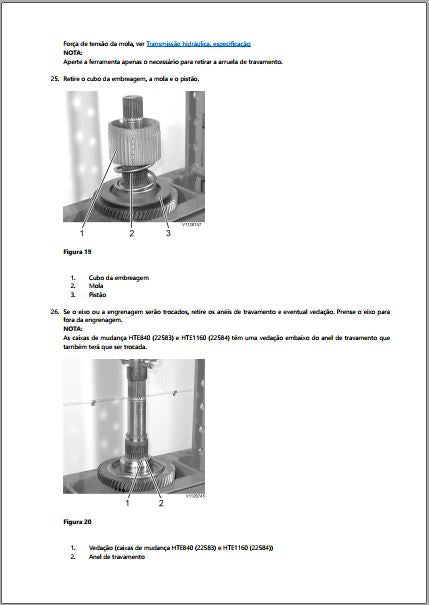

Minhas molas de retorno ainda estão boas?
É aqui que o perfil 22583 se separa do 22557. Neste arquivo, as cargas de referência são: embreagens A, B e R, 53 mm sob 2340 N (526 lbf); C e D, 37 mm sob 1599 N (359 lbf); E, 41 mm sob 2438 N (548 lbf); F, 36 mm sob 2411 N (542 lbf); H, 53 mm sob 3596 N (808 lbf); e L, 74 mm sob 7223 N (1624 lbf). Se a força medida ficar abaixo disso, a mola é descartada.
Com quanto eu aperto a válvula PWM neste perfil?
A parte da válvula vai a 10 ±2 Nm e, no perfil 22583, o aperto específico da válvula PWM é 6,1 ±1 Nm — valor que o manual marca como válido apenas para HTE840 22583 e HTE1160 22584. A resistência elétrica esperada nas válvulas PWM4205 a PWM4212 neste perfil é de ≈ 29 Ω, e não os 23 Ω do outro perfil.
E o resto dos torques?
Porca redonda do eixo de embreagem: 370 ±10 Nm. Bujão guia: 2,5 ±0,5 Nm. Parafusos do flange de acionamento: 80 ±10 Nm. Distribuidor de óleo: 5 Nm na medição e 50 Nm na montagem. Sensores indutivos: 45 ±5 Nm. Sensor de temperatura: 40 ±10 Nm. Sensor de pressão e vidro de nível: 27,5 ±2,5 Nm. Válvula de segurança: 35 ±5 Nm. Bujão de drenagem: 50 ±10 Nm. Parafusos da bomba: 120 ±15 Nm. Tubo de sucção: 120 Nm. Suporte do filtro: 230 Nm.
Os discos ainda servem ou já era?
Disco novo das embreagens A, B e R: 3,7 ±0,05 mm, com desgaste máximo de 3,3 mm. C e D: 1,6 ±0,05 mm, limite 1,3 mm. H e L: 3,2 ±0,05 mm, limite 2,7 mm. A folga do pacote fica em 3,5 ±0,5 mm nas embreagens A, B, H e R, 3,35 ±0,35 mm em C e D e 4 ±0,5 mm na L. A folga axial dos eixos de embreagem é +0,10 a +0,15 mm.
Quanto de força posso aplicar na prensa?
No rolamento e na engrenagem, no máximo 50 kN (11.240 lbf). No eixo intermediário, 100 kN (22.480 lbf). O aquecimento de peças em estufa vai a 160 °C (320 °F) e as pistas de rolamento são resfriadas a no mínimo −20 °C. Para travar o eixo de embreagem durante o aperto, o ar comprimido não pode passar de 8 bar (116 psi).
Quanto pesa cada peça que eu vou tirar da máquina?

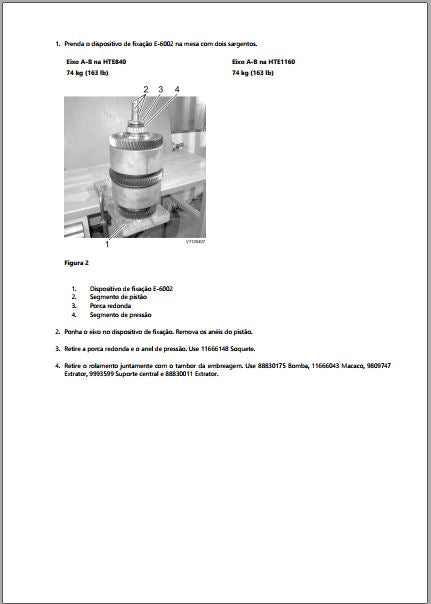

Tampa da caixa: 150 kg (330 lb). Eixo de embreagem A-B: 74 kg (163 lb), tanto na HTE840 quanto na HTE1160. Conjunto de eixo com porca redonda: 50 kg. Outro conjunto: 87 kg. Bomba: 12 kg (26,5 lb).
O que mais tem nas 137 páginas?

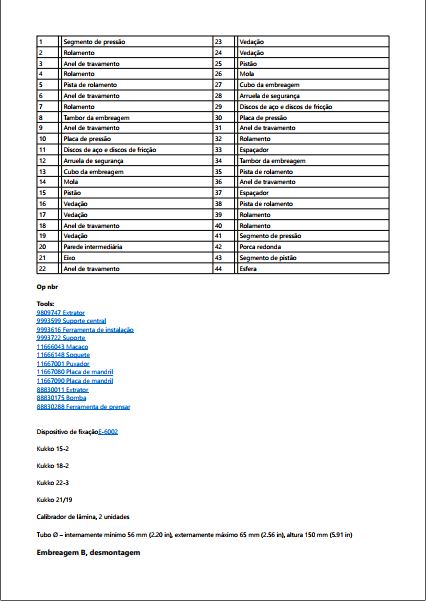

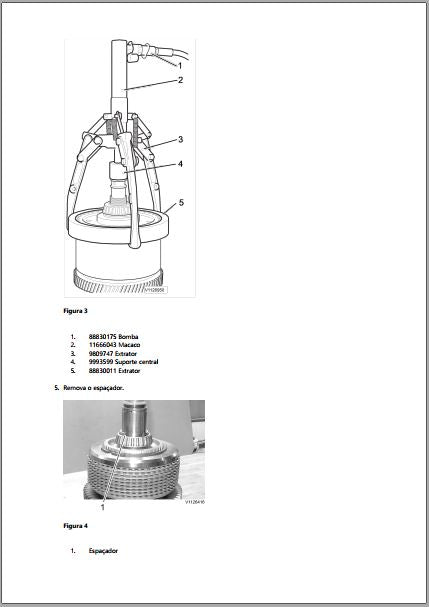

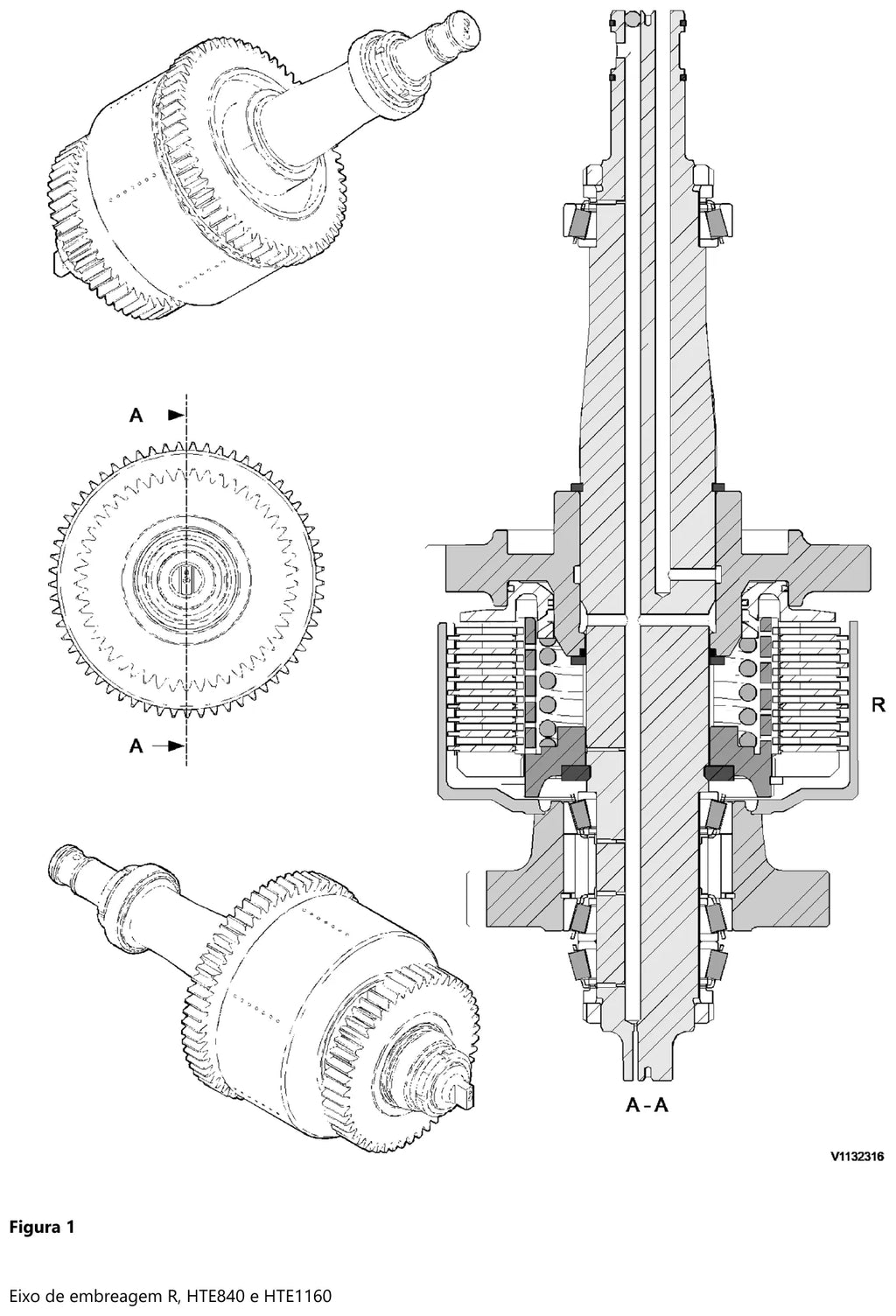

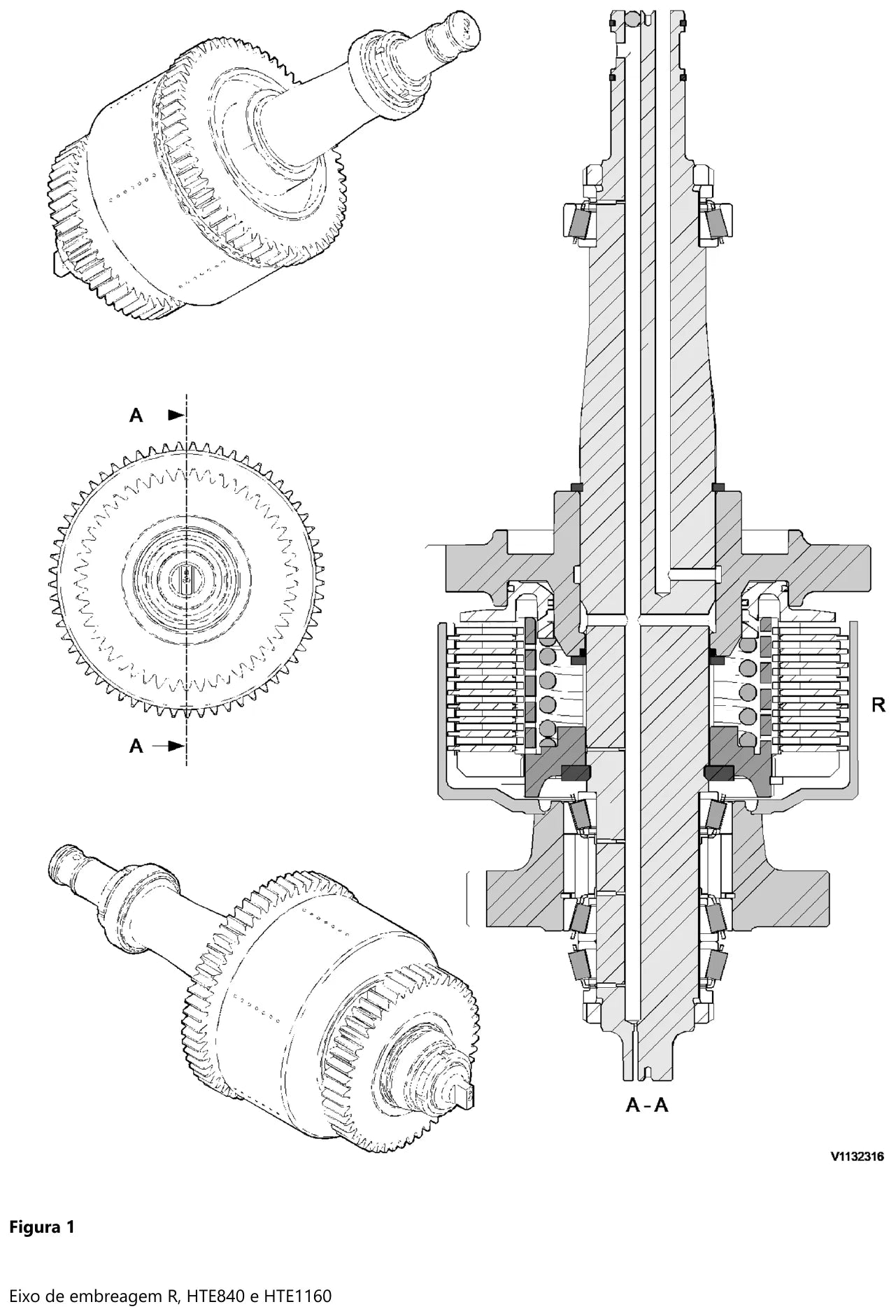

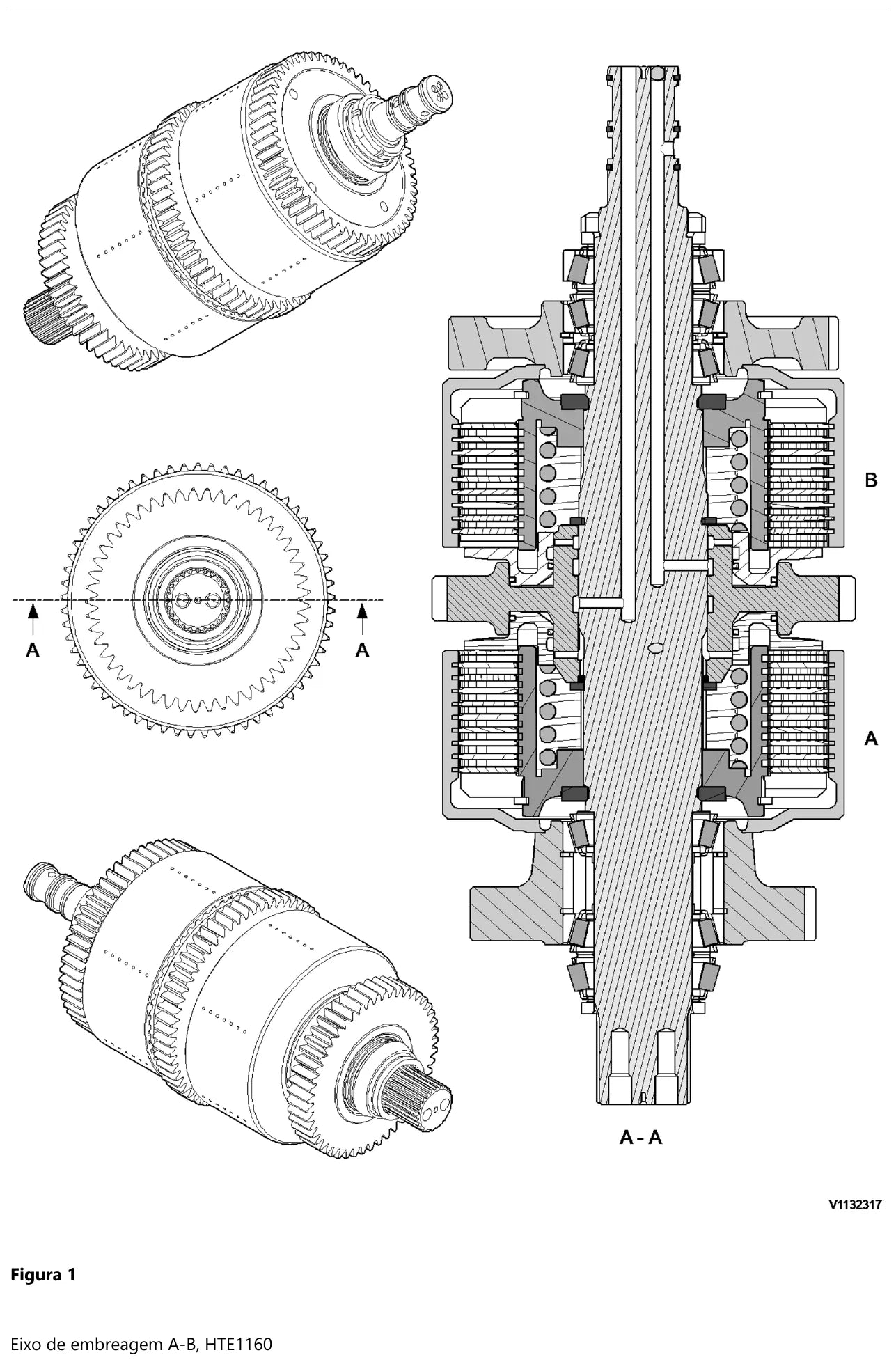

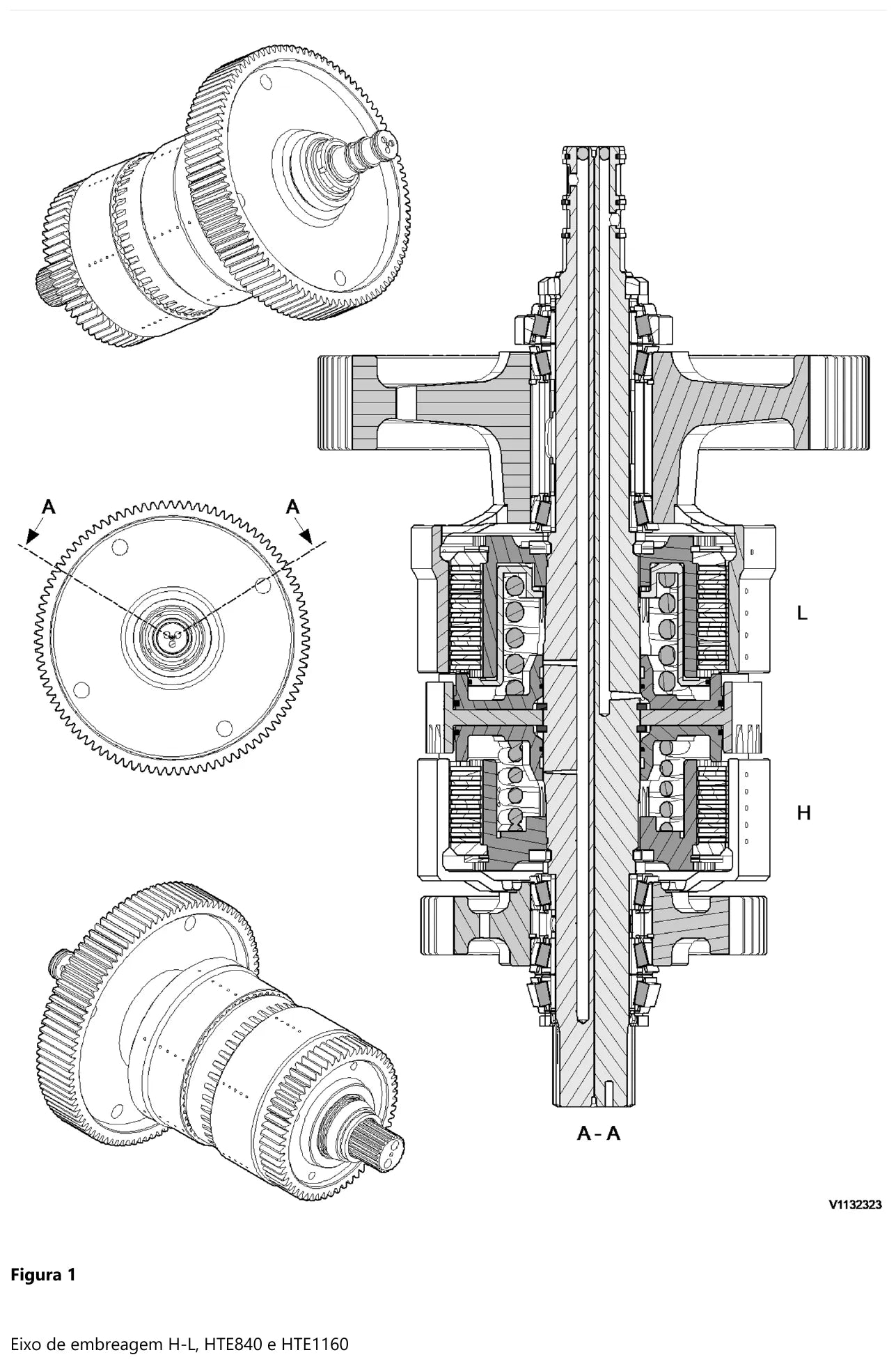

São 22 seções: instruções gerais de reparo, tabelas de conversão, os desenhos das ferramentas de oficina E2006, E2530 (adaptador com acoplamento rápido de ar comprimido 1/4" R e peça 935026) e E6002 (dispositivo de fixação em nylon), desmontagem da transmissão, desmontagem e montagem da caixa, os eixos de embreagem R, A-B e H-L, verificação da mola de retorno, caixa da válvula, distribuidor de óleo, montagem da transmissão, os cortes dos eixos A-B, C-D, H-L, R e do eixo intermédio, as tabelas de torque e a especificação completa. As ferramentas de bancada citadas incluem a prensa 88830288, a 9993850, os soquetes 11666148 e 11666149 e o gabarito 9993835.
Para quem é
Retífica que abre transmissão Power Shift Volvo, mecânico de campo que precisa do torque certo antes de fechar a caixa, oficina autorizada e comprador técnico que quer conferir se a peça reposta está dentro da tolerância de fábrica.
