Manual de Serviço HTE840 Transmissão Hidráulica Eletrônica Volvo 01

Especificações

Marca: Volvo
Modelo: HTE840
Referência / PID do perfil: HTE840 PID:22557
Número de produto: 22557
Modelos também cobertos: HTE1160 (número de produto 22559)
Tipo de equipamento: Transmissão hidráulica eletrônica Power Shift com válvulas PWM
Documento: Manual de Serviço (oficina)
Páginas: 163
Idioma: Português
Formato: PDF pesquisável

O Manual de Serviço Volvo HTE840, perfil PID:22557, é o documento de oficina desta transmissão hidráulica eletrônica em 163 páginas. Abaixo, os dados que você provavelmente veio procurar.

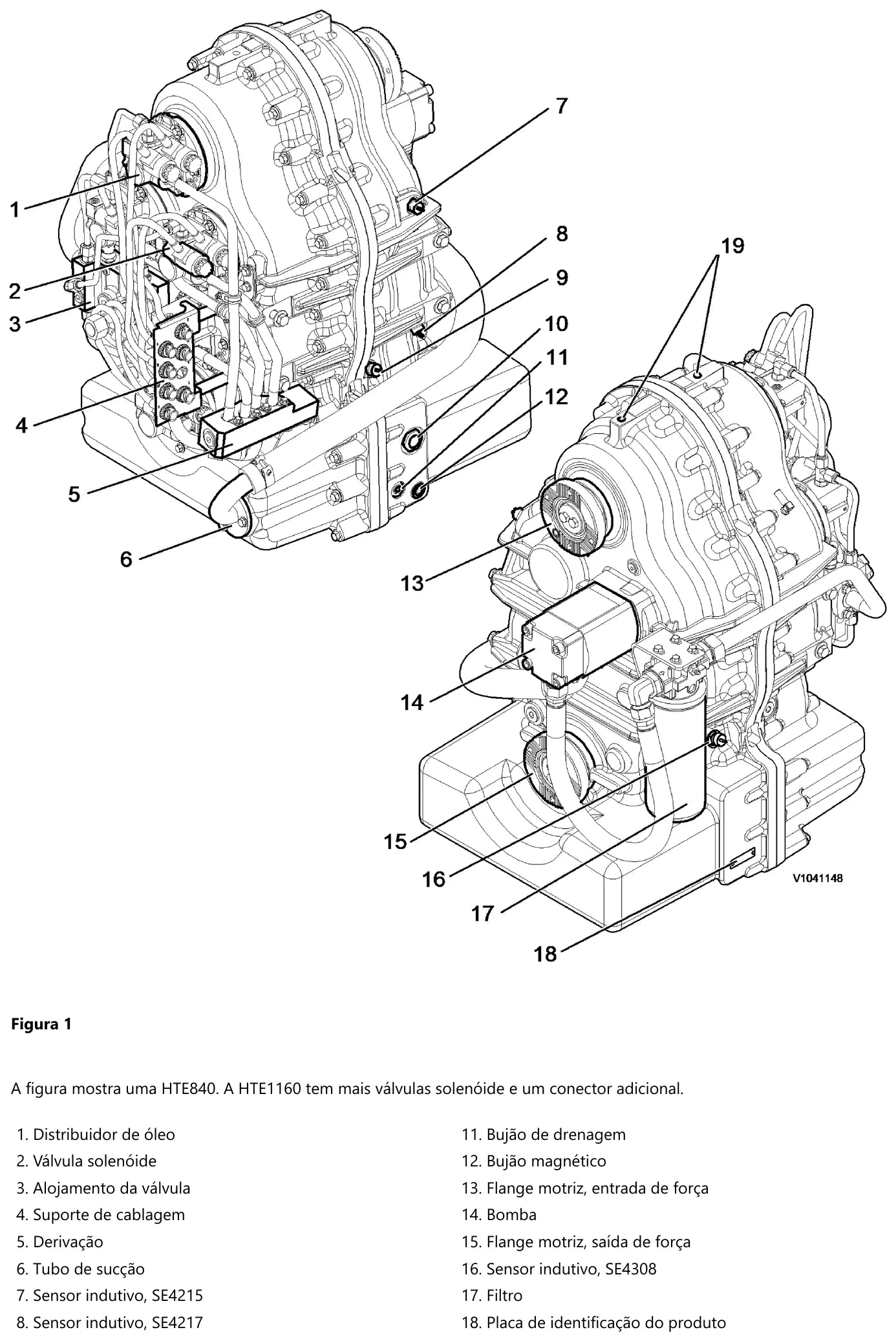

Dados gerais da HTE840

Tipo: Power shift, com 8 marchas à frente e 4 à ré — a HTE1160 da mesma tabela traz 11 à frente e 6 à ré
Sistema de mudança: PWM, com 7 válvulas na unidade seletora contra 8 na HTE1160
Filtro de óleo: cartucho 1"3/4-12 U · peso sem óleo: 687 kg (1.515 lb) na HTE840 e 710 kg (1.565 lb) na HTE1160

Espessura e folga dos discos de embreagem

Embreagens A, B e R: disco novo 3,7 ±0,05 mm, desgaste máximo 3,3 mm
Embreagens C e D: disco novo 1,6 ±0,05 mm, limite 1,3 mm
Embreagens H e L: disco novo 3,2 ±0,05 mm, limite 2,7 mm — na HTE1160 somam-se as embreagens E e F, com 2 ±0,05 mm e limite de 1,5 mm
Folga do pacote: 3,5 ±0,5 mm em A, B, H e R, 3,35 ±0,35 mm em C e D e 4 ±0,5 mm na L
Folga axial dos eixos de embreagem: +0,10 a +0,15 mm

Molas de retorno sob carga no perfil 22557

Embreagens A, B, H e R: 53 mm sob 1.962 N (441 lbf)
Embreagens C e D: 37 mm sob 1085 N (244 lbf)
Embreagem E: 41 mm sob 1100 N (247 lbf)
Embreagem F: 31 mm sob 1118 N (251 lbf)
Embreagem L: 74 mm sob 2.000 N (450 lbf)
A verificação usa bomba 88830175, manômetro 11666018 e macaco 11666054: comprime-se a mola até o comprimento de tabela e converte-se a leitura pela fórmula força em kN = B/100 × 17,6. Mola abaixo do valor vai para o lixo.

Torques de aperto

Porca redonda dos eixos de embreagem: 370 ±10 Nm (273 ±7 lbf·pés)
Bujão guia: 2,5 ±0,5 Nm
Parafusos do flange de acionamento: 80 ±10 Nm
Parafusos do distribuidor de óleo — medição 5 Nm, montagem 50 Nm
Válvula PWM, parte da válvula: 10 ±2 Nm
Porca superior da válvula PWM: 5 ±2 Nm — este valor vale somente para o perfil 22557 (e a HTE1160 22559)
Sensores indutivos 45 ±5 Nm · sensor de temperatura 40 ±10 Nm · sensor de pressão e vidro de nível 27,5 ±2,5 Nm · válvula de segurança 35 ±5 Nm
Bujão de drenagem 50 ±10 Nm · parafusos da bomba 120 ±15 Nm · tubo de sucção 120 Nm · suporte do filtro 230 Nm

Prensagem, temperaturas e pesos

Força de pressão máxima: 50 kN (11.240 lbf) no rolamento e na engrenagem, 100 kN (22.480 lbf) no eixo intermediário
Aquecimento em estufa: 160 °C (320 °F) · resfriamento das pistas de rolamento: no mínimo −20 °C (−4 °F)
Ar comprimido para travar o eixo de embreagem: no máximo 8 bar (116 psi)
Resistência das válvulas PWM4205 a PWM4212 no perfil 22557: ≈ 23 Ω
Pesos de içamento: tampa da caixa 150 kg, eixo A-B 74 kg, eixo com porca redonda 50 kg, outro conjunto 87 kg, embreagem D 45 kg e bomba 12 kg

O que vem dentro do manual

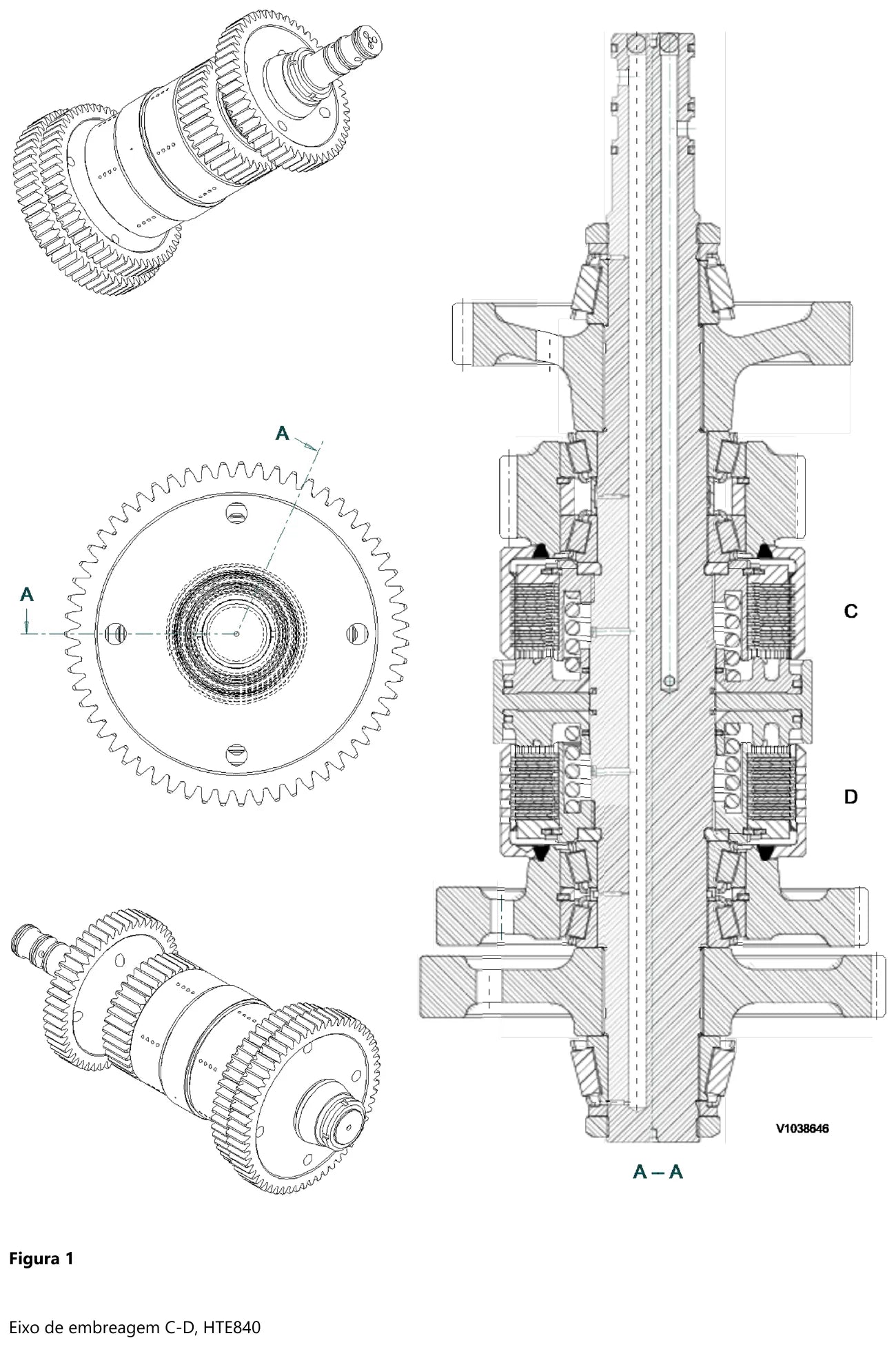

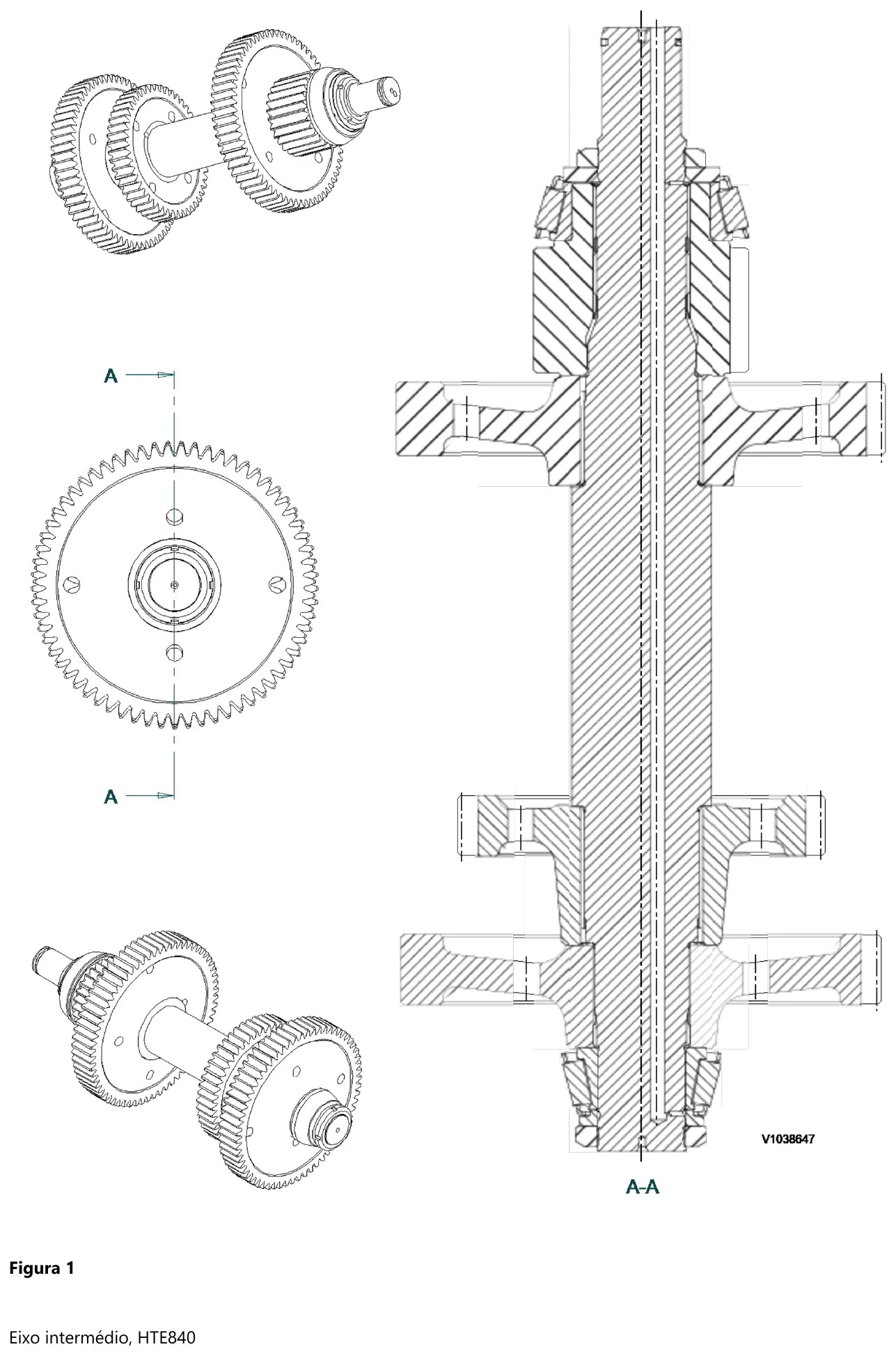

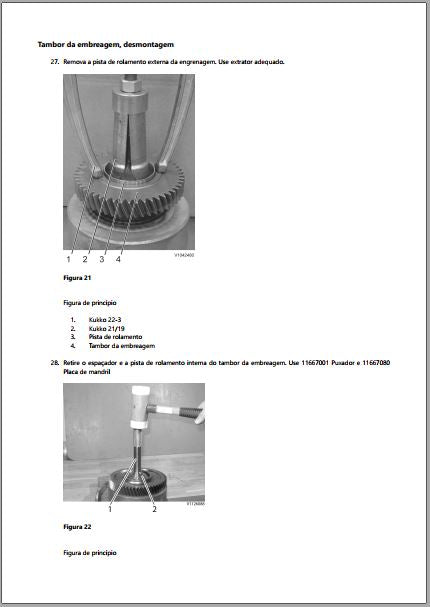

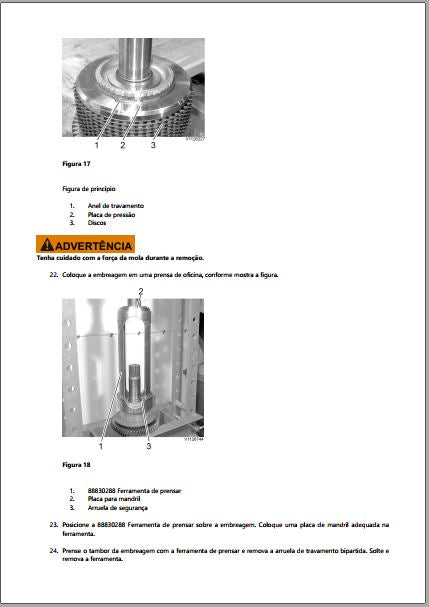

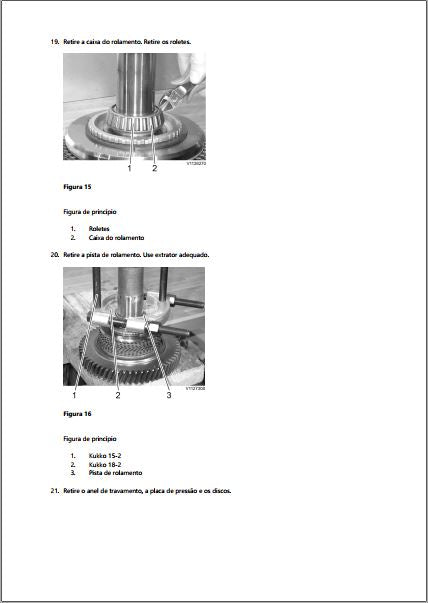

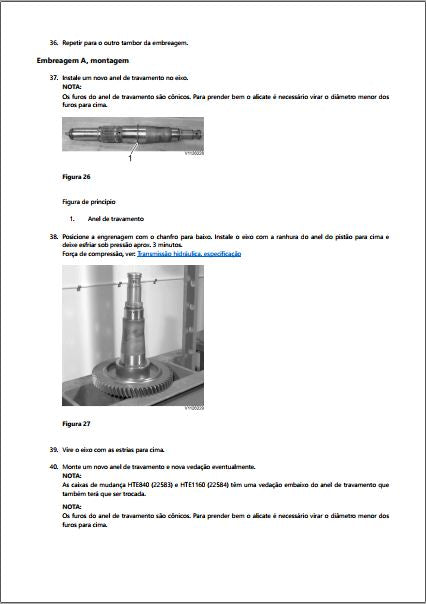

São 23 seções: instruções gerais de reparo, especificação, tabelas de conversão, os desenhos das ferramentas E1694 e E2006, recondicionamento do eixo da embreagem desmontado, desmontagem, caixa da transmissão, os eixos de embreagem R, A-B e H-L, descrição da transmissão, verificação da mola de retorno, caixa da válvula, distribuidor de óleo, montagem e os cortes dos eixos A-B, C-D, H-L, R e intermédio. A descrição traz a combinação de eixos por marcha, de F1 = A-C-L até F8 = B-D-H e de B1 = R-C-L a B4 = R-D-H, e as ferramentas de bancada aparecem com número: prensas 88830288 e 9993850, soquetes 11666148 e 11666149 e gabarito 9993835.

Por que este manual resolve

Numa Power Shift de 8 marchas, a diferença entre um disco de 3,3 mm e outro de 3,7 mm é a caixa patinar na terceira semana. E o torque da porca superior da válvula PWM muda conforme o perfil de produto: quem usa a tabela errada estrangula a válvula. Aqui estão os valores do perfil 22557 e o limite de prensagem de 50 kN.

Para quem é

Oficina de transmissão de linha amarela, mecânico de caminhão articulado Volvo, retífica de câmbio automático e gestor de frota que confere o serviço antes de pagar.

Perguntas frequentes

Qual a espessura mínima do disco de embreagem A, B e R?
O disco novo tem 3,7 ±0,05 mm e o desgaste máximo admitido é 3,3 mm. Nas embreagens C e D o disco novo tem 1,6 ±0,05 mm e o limite é 1,3 mm.

Este arquivo serve para a HTE1160?
As tabelas trazem HTE840 e HTE1160 lado a lado, com os números de produto 22557 e 22559, mas os procedimentos estão no perfil HTE840 PID:22557.

Quanto pesa a transmissão para planejar o içamento?
687 kg sem óleo na HTE840 e 710 kg na HTE1160. Só a tampa da caixa já são 150 kg.

Produtos relacionados

• Manual de Serviço HTE840 Volvo — Volume 02 — o mesmo manual no perfil PID:22583, com outra carga de mola e outro torque de válvula PWM.
• Manual de Serviço HTE1160 Volvo — modelo irmão que aparece em todas as tabelas de especificação deste arquivo.
• Manual de Serviço HTE1160 Volvo — Volume 02 — continuação da HTE1160, a versão de 11 marchas à frente citada aqui.
