Descrição
Especificações
Marca: Volvo
Modelo: HTE400
Referência: perfil HTE400
Tipo de equipamento: Transmissão hidráulica eletrônica com caixa de engrenagem de
transferência e conversor de torque
Documento: Manual de Serviço de oficina
Páginas: 125
Idioma: Português
Formato: PDF pesquisável
Manual de Serviço Volvo HTE400 em português, com a caixa de engrenagem de transferência tratada seção por seção. As respostas abaixo saíram das tabelas oficiais do arquivo.
Que transmissão é essa, exatamente?
É a HTE400, transmissão eletrônica que trabalha com uma caixa de engrenagem de transferência e conversor de torque próprio. O manual desmonta e monta caixa de transferência, freio de estacionamento, eixo de entrada, pinhão e estágio planetário, eixo de saída, invólucro da segunda marcha e o conversor — cada um com o peso de içamento na figura.
Qual é o torque de rolagem no ajuste?
Engrenagens de transferência: 1 a 2 Nm (0,7 a 1,5 lbf pés)
Engrenagem de transferência superior: 2 a 4 Nm (1,5 a 2,9 lbf pés)
Tampa do eixo de entrada, no aperto final: +1 a 2 Nm
Rolamento de saída frontal, espaço até o transportador de vedação:
+0,63 a 1,37 mm
Caixa do receptáculo, espaço até o transportador do rolamento:
+0,38 a 1,23 mm
As molas de cada marcha ainda estão boas?
Marcha à ré, 12 peças: livre 68 mm, instalação 61 mm a
145,8 N; limite de reparo 63,9 mm a 66,7 N.
Marcha à frente, 12 peças: livre 68 mm, instalação 61,5 mm a
72,9 N; limite 63,9 mm a 61,8 N.
Primeira, terceira e quarta marcha, 12 peças cada: livre 41 mm, instalação
34,7 mm a 85,3 N; limite 38,5 mm a
72,6 N.
Segunda marcha, 5 peças: livre 6 mm, instalação 4,9 mm a
1627 N; limite 5,64 mm a 1380 N.
Os discos ainda servem ou já era?
Espessura total do pacote de marcha à ré (6 discos e 6 placas): 53,4 mm ± 0,35 mm,
limite de reparo 50,2 mm.
Marcha à frente (6 discos e 3 placas): 53,4 mm, limite 50,2 mm.
Segunda marcha (5 discos e 4 placas): 62,4 mm ± 0,39 mm, limite
58,1 mm.
Primeira, terceira e quarta marcha: 30,8 mm ± 0,26 mm, limite
28,4 mm.
Disco individual de frente e ré: 5,4 mm ± 0,1 mm, limite 4,9 mm;
de primeira, terceira e quarta: 5,4 mm, limite 4,6 mm; de segunda:
5,0 mm, limite 4,5 mm. Placa: 3,2 mm, limite
2,9 mm.
Com quanto eu aperto?
Parafusos de fixação da turbina, no centro: 60 ± 10 Nm
Conexão parafusada entre transmissão e estrutura: 220 ± 22 Nm
Parafuso de travamento da bucha de borracha: 220 ± 22 Nm
Bujão de drenagem de óleo: 70 ± 10 Nm
Parafusos flangeados de fixação de acionamento: 927 ± 103 Nm
Para o que não estiver especificado, a tabela por bitola manda: 6 mm (chave 10)
13,2 ± 1,4 Nm, 8 mm (chave 13) 31 ± 3 Nm,
10 mm (chave 17) 66 ± 7 Nm, 12 mm (chave 19)
113 ± 10 Nm, 14 mm (chave 22) 177 ± 19 Nm,
16 mm (chave 24) 279 ± 30 Nm, 18 mm (chave 27)
382 ± 39 Nm, 20 mm (chave 30) 549 ± 59 Nm,
22 mm (chave 32) 745 ± 83 Nm e 24 mm (chave 36)
924 ± 103 Nm.
Quanto pesa cada peça que eu vou tirar da máquina?
Caixa do receptáculo na fixação de bancada: 700 kg (1543 lbs)

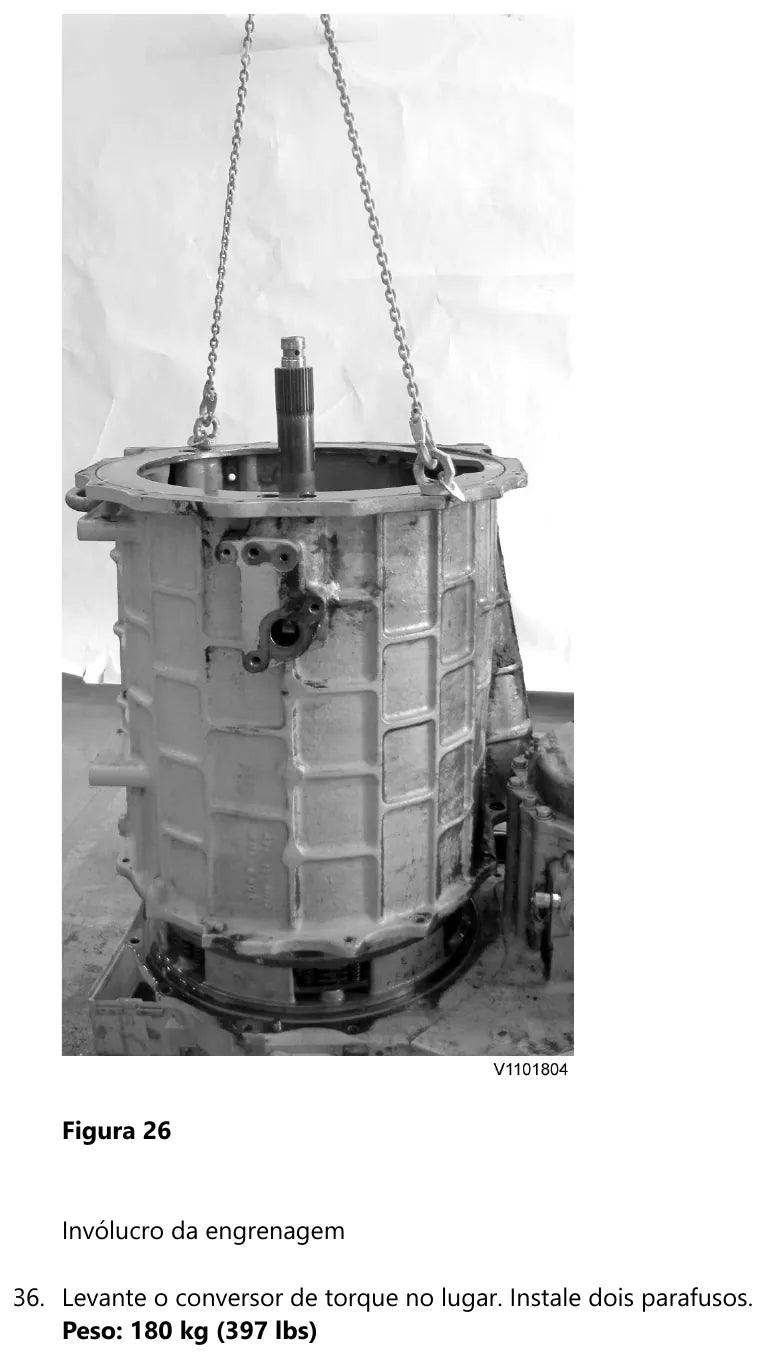

Maior içamento: 300 kg · conversor de torque: 180 kg

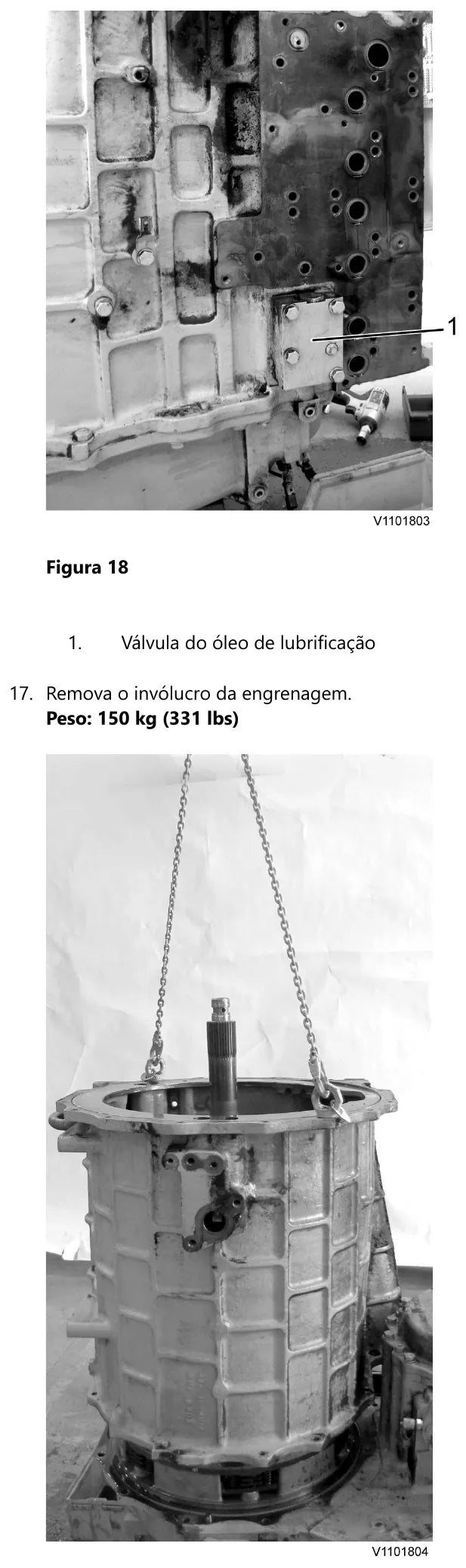

Invólucro da engrenagem: 150 kg · freio de estacionamento:
120 kg

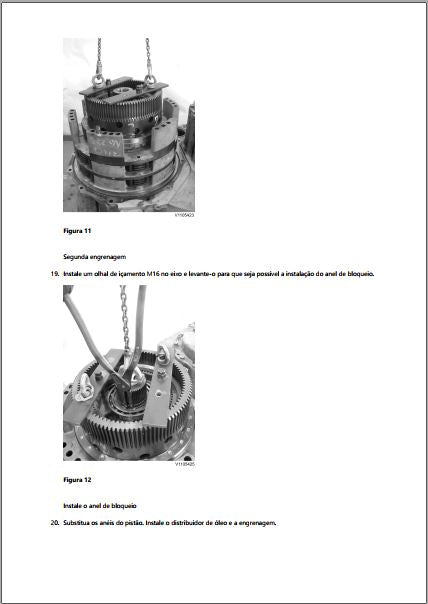

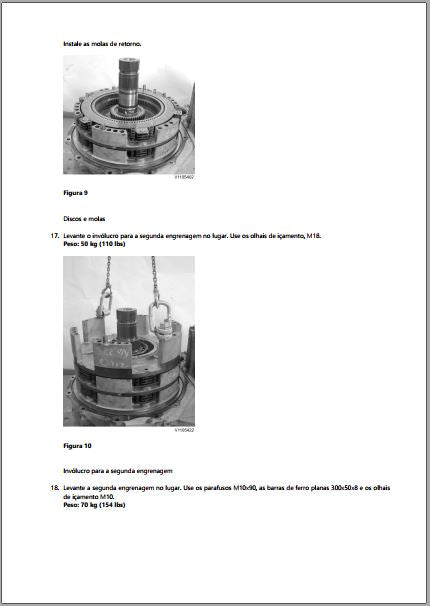

Engrenagem planetária de entrada e invólucro da segunda engrenagem: 70 kg cada

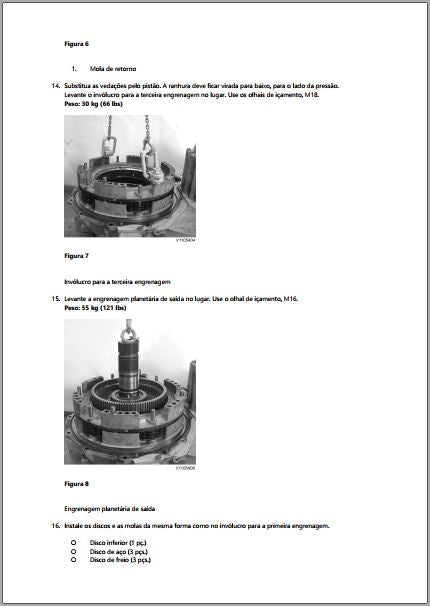

Pinhão planetário e engrenagem planetária de saída: 60 kg cada

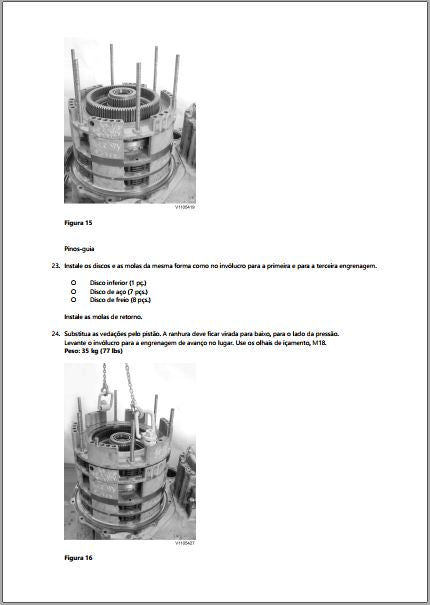

Demais conjuntos: 80, 55, 50, 40, 38, 36, 35, 30, 25 e 24 kg
A que temperatura eu aqueço — e resfrio?
Forno a 100 °C (212 °F) para transportador de rolamento, engrenagens e anéis de pista. E há o passo que quase ninguém espera: engrenagens resfriadas em freezer a –18 °C antes da montagem, para entrar sem forçar.
Quanto tempo leva o serviço?
Desmontagem, Op 421-066: 11,00 h. Montagem, Op 421-067: 12,00 h.
O que mais tem nas 125 páginas?

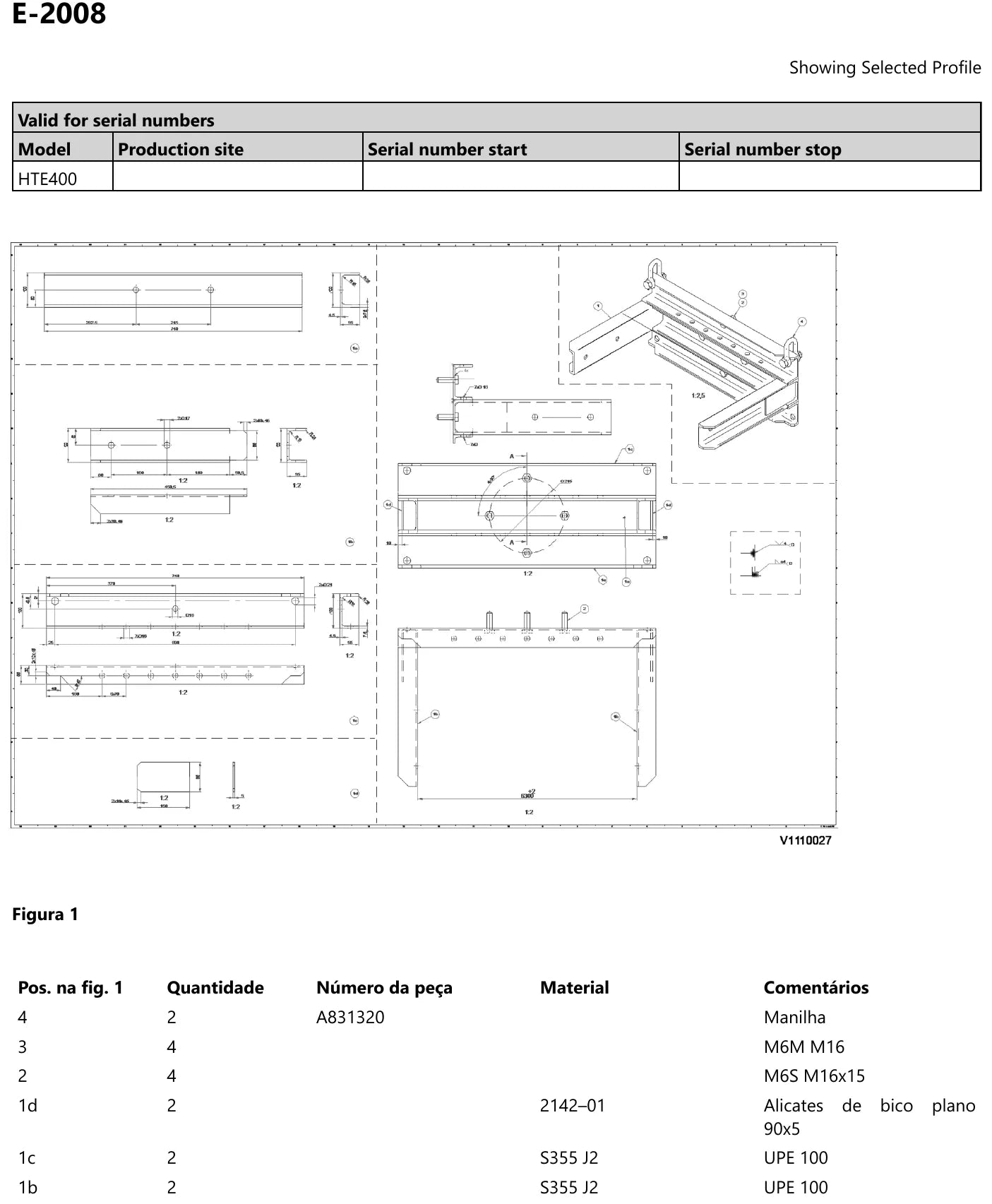

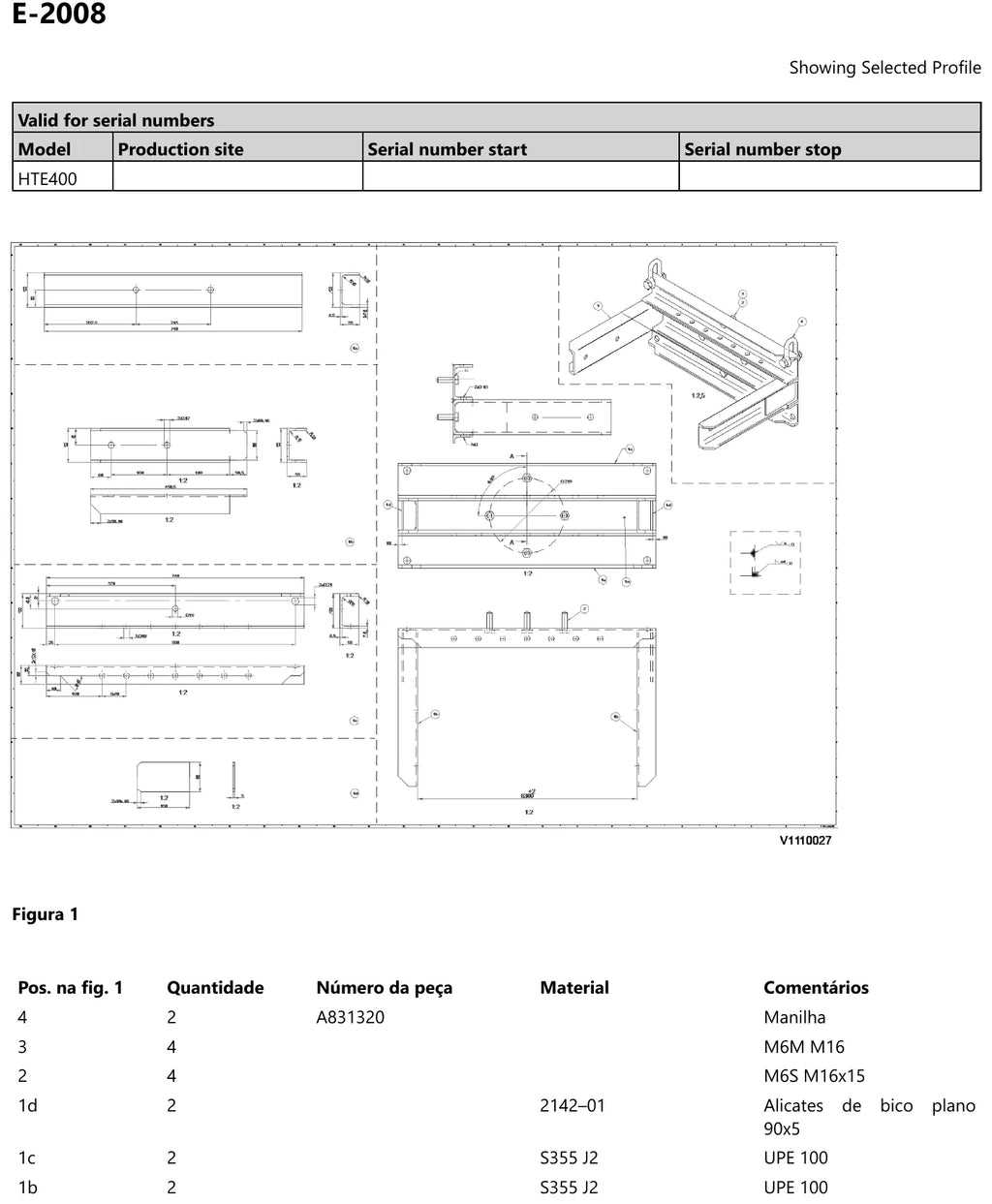

Dezoito blocos: caixa de engrenagem de transferência, freio de estacionamento, eixo de entrada, pinhão planetário, eixo de saída, segunda marcha e caixa de transmissão, estágio planetário, caixa do conversor, conversor de torque, desmontagem e montagem da transmissão, especificação, torques de aperto e os dois desenhos de dispositivo de fixação de oficina. Ferramentas chamadas: suporte 11666039, bujão 11667010, placas de mandril 11667100 e 11667170, retenção 9992634, gabaritos 9993812 e 9993813, multiplicador de torque, olhais giratórios M10 a M18, parafusos M10x90 e barras planas 300x50x8 mm.
Para quem é
Oficina de transmissão de máquina grande, retífica com ponte rolante e manutenção que precisa dimensionar içamento e conferir pacote de discos antes de comprar peça.
