Descrição
Especificações
Marca: Volvo
Modelo: HTE220
Referência / PID: HTE220 PID:22522
Modelos também cobertos: HTE202, HTE204, HTE205 e HTE210
Números de produto: HTE202 22523, HTE204 22547, HTE205 22521, HTE210 22535,
HTE220 22522
Tipo de equipamento: Transmissão PowerShift completa com conversor de torque, 4 marchas à
frente e 4 à ré
Documento: Manual de Serviço (oficina)
Páginas: 238
Idioma: Português (cabeçalhos de catalogação em inglês)
Formato: PDF pesquisável
Manual de Serviço Volvo HTE220, perfil PID:22522, PDF pesquisável de 238 páginas. Abaixo, os dados que você provavelmente veio procurar.
Dados gerais da HTE220
Tipo: PowerShift completo com conversor de torque, 4 marchas para frente e 4 em
reversão
Mudança eletro-hidráulica APS · desengate elétrico · válvula do seletor
tipo PWM, por modulação de largura de pulso
Faixas de número de série de Eskilstuna que separam as variantes: 10001 a 13951 e
13952 a 99999
Folgas, pré-cargas e folga axial do tambor
Avanço–1ª +0,15 a +0,22 mm · pré-carga de 3ª–4ª −0,07 a −0,12 mm ·
eixo de saída 0,00 a +0,05 mm
Tambor: avanço 0,1 a 0,7 mm · 1ª 0,2 a 1,0 mm · reversão
0,2 a 1,5 mm · 3ª 0,4 a 1,3 mm · 4ª 0,5 a 1,5 mm
Discos: folga, espessura e contagem
Folga do pacote: avanço e reversão 3,0 a 4,0 mm, 1ª e 2ª 2,7 a 3,7 mm,
3ª 3,0 a 4,1 mm, 4ª 2,8 a 3,8 mm
Espessura do disco de fricção: avanço e reversão 2,65 a 2,75 mm, 1ª e 2ª
2,15 a 2,25 mm, 3ª e 4ª 1,50 a 1,63 mm
Contagem: avanço e reversão 9 discos de aço e 9 de fricção; 3ª–4ª 7 e 7,
com disco de 1,5 mm; freio 7 de fricção e 6 de aço
Molas de retorno das embreagens
Avanço e reversão: 49 mm sob 1.271 ±124 N · 1ª, 2ª e 3ª: 44 mm sob 1.010 ±66 N · 4ª: 34 mm sob 992 ±66 N
Torques de aperto
Porca do flange de acionamento 600 Nm (443 lbf·pés) · porca da tomada de força
420 Nm
Válvula de segurança da bomba de ar 110 Nm (81,1 lbf·pés) · arruela de extremidade
85 Nm (62,7 lbf·pés)
Bujão de drenagem 80 Nm · tampa do rolamento e placa de respingo 50 Nm
(36,9 lbf·pés)
Sensores SE201, SE402, SE403 e SE406,
invólucro da mola e bico do invólucro do freio 45 Nm (33,2 lbf·pés)
Arruela do eixo da turbina, com trava-rosca 40 Nm · pino do filtro de sucção
35 Nm · sensor SE405 30 Nm (22,1 lbf·pés)
Placa de distribuição de óleo, parafusos da válvula do seletor e porca de mangueira
M18 × 1,5 25 Nm · válvula solenoide 8 Nm · porca
superior da solenoide 5 Nm
Pesos e temperaturas de montagem

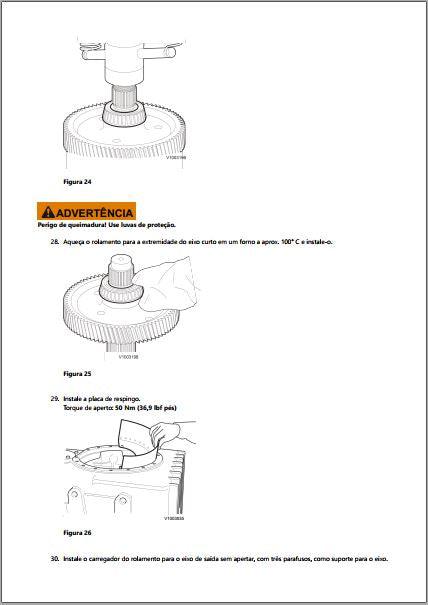

Alojamento do conversor 145 kg (320 lbs) · conversor de torque 50 kg (110 lbs) · eixo da turbina com base e bomba 35 kg · eixos de embreagem 50 kg, 50 kg e 30 kg · alojamento do freio e eixo de saída 25 kg · tampa 20 kg. Rolamento a aproximadamente 100 °C e engrenagem a 150 a 180 °C.
O que vem dentro do manual

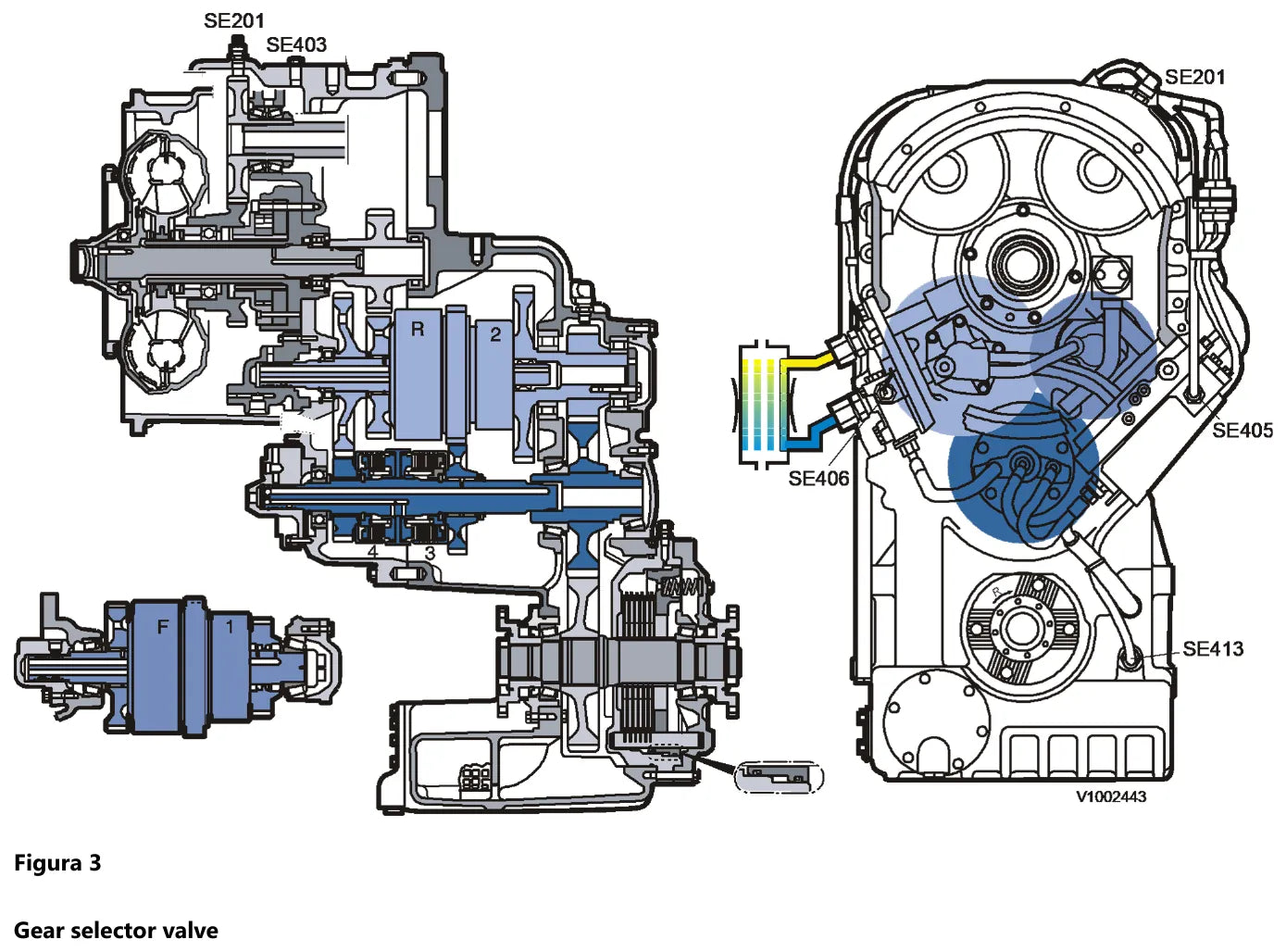

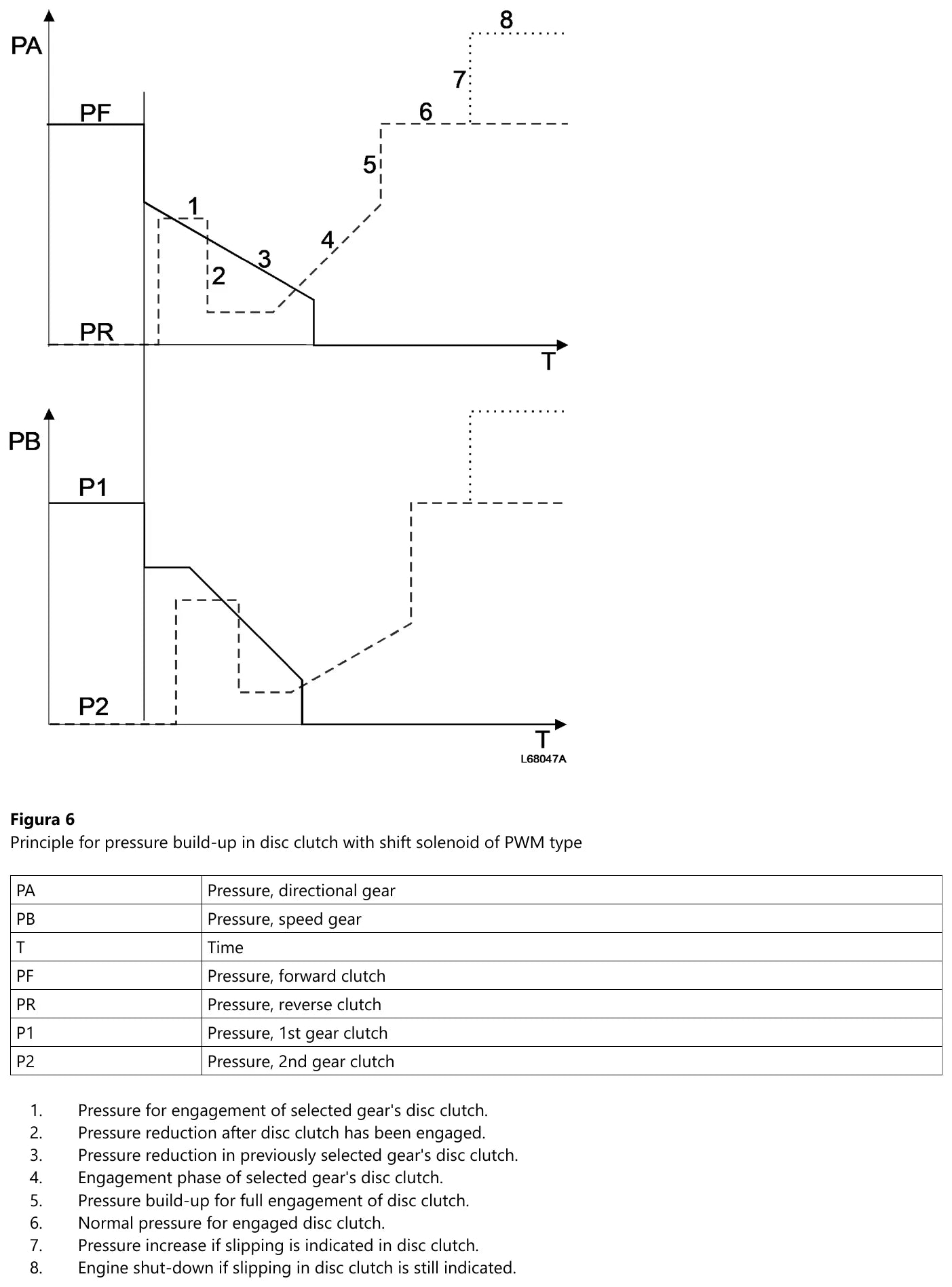

Instruções gerais de reparo, especificação da transmissão hidráulica, tabelas de conversão, torques de aperto, ferramentas-E, recondicionamento, desmontagem, montagem, bomba de óleo, os três conjuntos de eixo de embreagem e a seção de conjunto da série HTE200. O comando é ilustrado com o corte colorido que destaca as embreagens F, R, 1, 2, 3 e 4 e com o gráfico do princípio de formação de pressão em solenoide PWM (curvas PA, PB, PF, PR, P1 e P2), que mostra o estágio em que o sistema aumenta a pressão ao detectar patinação e o estágio em que desliga o motor se ela continuar. As ferramentas incluem o retentor 9993814, o puxador 11667001, as placas de mandril 11667090 a 11667130, o indicador 14023951, o pino-guia E-943 e o extrator OTC 943.
Por que este manual resolve

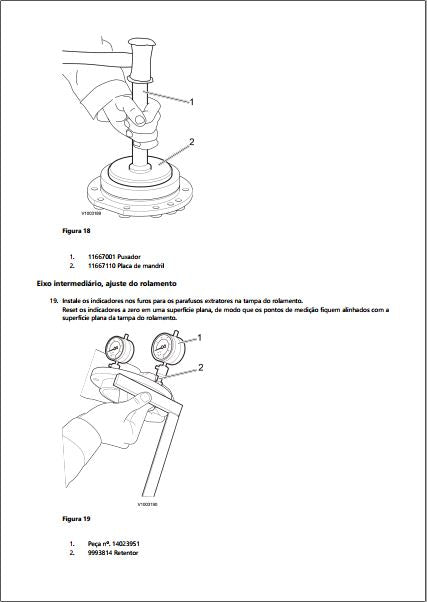

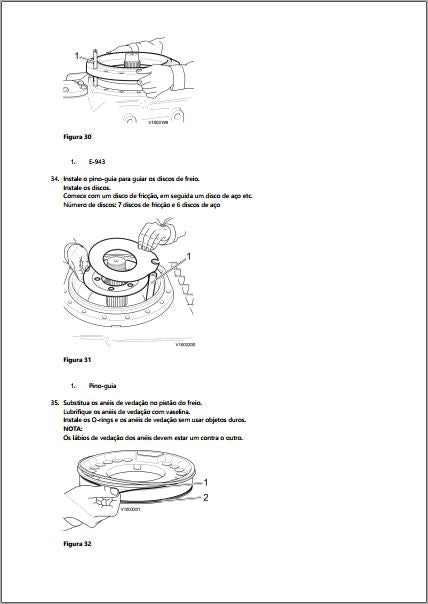

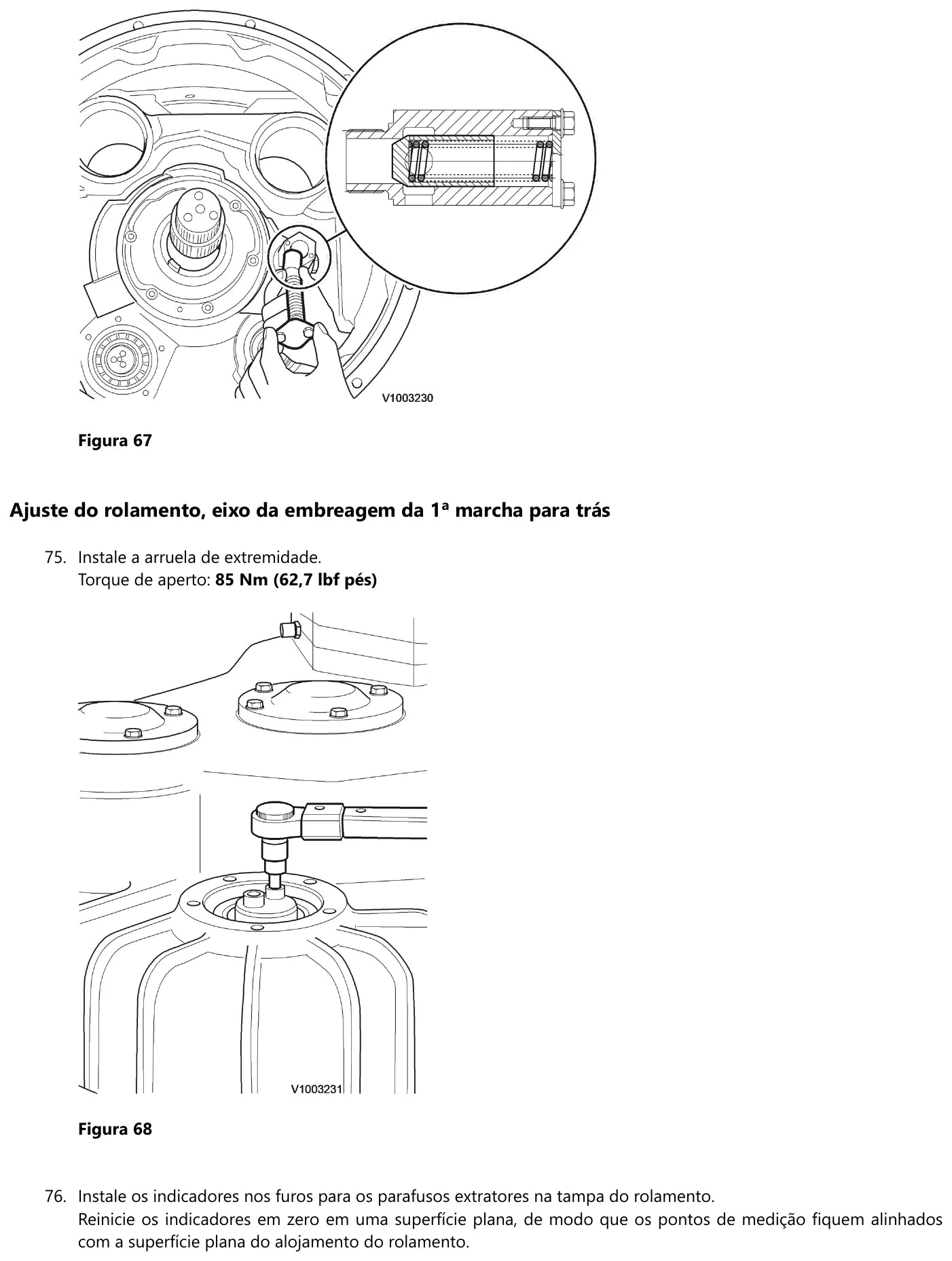

A HTE220 é a de maior torque da série e a que menos perdoa ajuste de rolamento improvisado: o procedimento manda zerar dois relógios comparadores numa superfície plana, medir a tampa e calcular os calços antes de apertar a arruela de extremidade a 85 Nm. E a contagem de discos do freio — 7 de fricção e 6 de aço — evita o erro de montar o pacote na sequência errada e ficar com freio de estacionamento fraco depois de fechar a caixa.
Para quem é
Oficina de transmissão de linha amarela, mecânico de pá carregadeira Volvo de maior porte e gestor de manutenção que precisa planejar içamento e conferir o serviço pelo número oficial.
Perguntas frequentes
Qual o torque da porca do flange de acionamento na HTE220?
600 Nm (443 lbf·pés). Já a porca da tomada de força vai a 420 Nm.
Serve para a HTE205 e a HTE210?
As tabelas de especificação trazem HTE202, HTE204, HTE205, HTE210 e HTE220 lado a lado. Os procedimentos são
do perfil HTE220 PID:22522.
