Descrição
Especificações
Marca: Volvo
Modelo: HTE210
Referência / PID: HTE210 PID:22553
Modelos também cobertos: HTE202, HTE204, HTE205 e HTE220
Números de produto: HTE202 22523, HTE204 22547, HTE205 22521, HTE210 22535,
HTE220 22522
Tipo de equipamento: Transmissão PowerShift completa com conversor de torque, 4 marchas à
frente e 4 à ré
Documento: Manual de Serviço (oficina)
Páginas: 237
Idioma: Português (cabeçalhos de catalogação em inglês)
Formato: PDF pesquisável
Manual de Serviço Volvo HTE210, perfil PID:22553 — PDF pesquisável de 237 páginas em português. Abaixo, os dados que você provavelmente veio procurar.

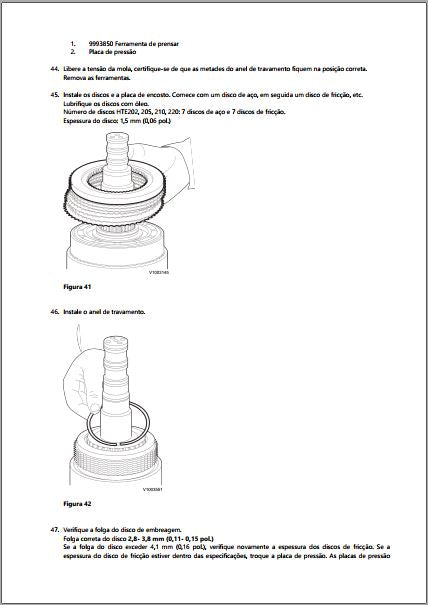

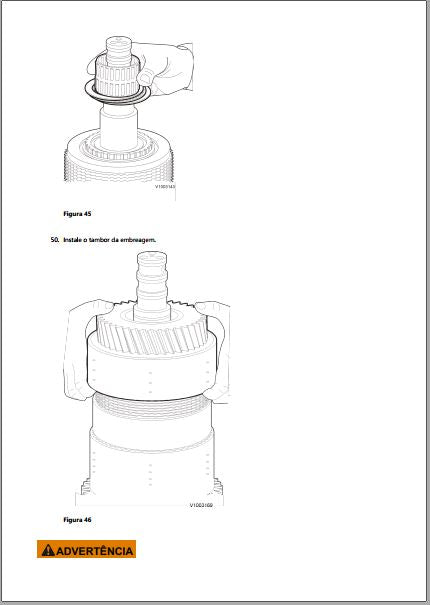

Quantos discos vão em cada pacote
Este número está no procedimento, não na tabela de especificação:
Avanço e reversão da HTE205, HTE210 e HTE220: 9 discos de aço e 9 de
fricção (na HTE202, 7 e 7)
3ª e 4ª marcha: 7 de aço e 7 de fricção, com disco de
1,5 mm (0,06 pol.)
Pacote do freio: 7 de fricção e 6 de aço
A montagem começa sempre por um disco de aço, depois um de fricção, lubrificados com óleo.
Folgas e pré-cargas da HTE210
Avanço–1ª +0,15 a +0,22 mm · pré-carga de 3ª–4ª −0,07 a −0,12 mm ·
eixo de saída 0,00 a +0,05 mm
Folga axial do tambor: avanço 0,1 a 0,7 mm, 1ª 0,2 a 1,0 mm, ré
0,2 a 1,5 mm, 3ª 0,4 a 1,3 mm, 4ª 0,5 a 1,5 mm
Folga do pacote de discos: avanço e reversão 3,0 a 4,0 mm, 1ª e 2ª
2,7 a 3,7 mm, 3ª 3,0 a 4,1 mm, 4ª 2,8 a 3,8 mm
Passou de 3,7 mm na 1ª marcha, o manual manda remedir a espessura dos discos de fricção — a
placa de impulso existe em quatro espessuras para corrigir isso.
Espessura de disco e molas de retorno
Disco de avanço e reversão: 2,65 a 2,75 mm · disco de 1ª e 2ª:
2,15 a 2,25 mm · disco de 3ª e 4ª: 1,50 a 1,63 mm
Mola de retorno de avanço e reversão: 49 mm sob 1.271 ±124 N · de 1ª, 2ª
e 3ª: 44 mm sob 1.010 ±66 N · de 4ª: 34 mm sob
992 ±66 N
Torques de aperto da transmissão

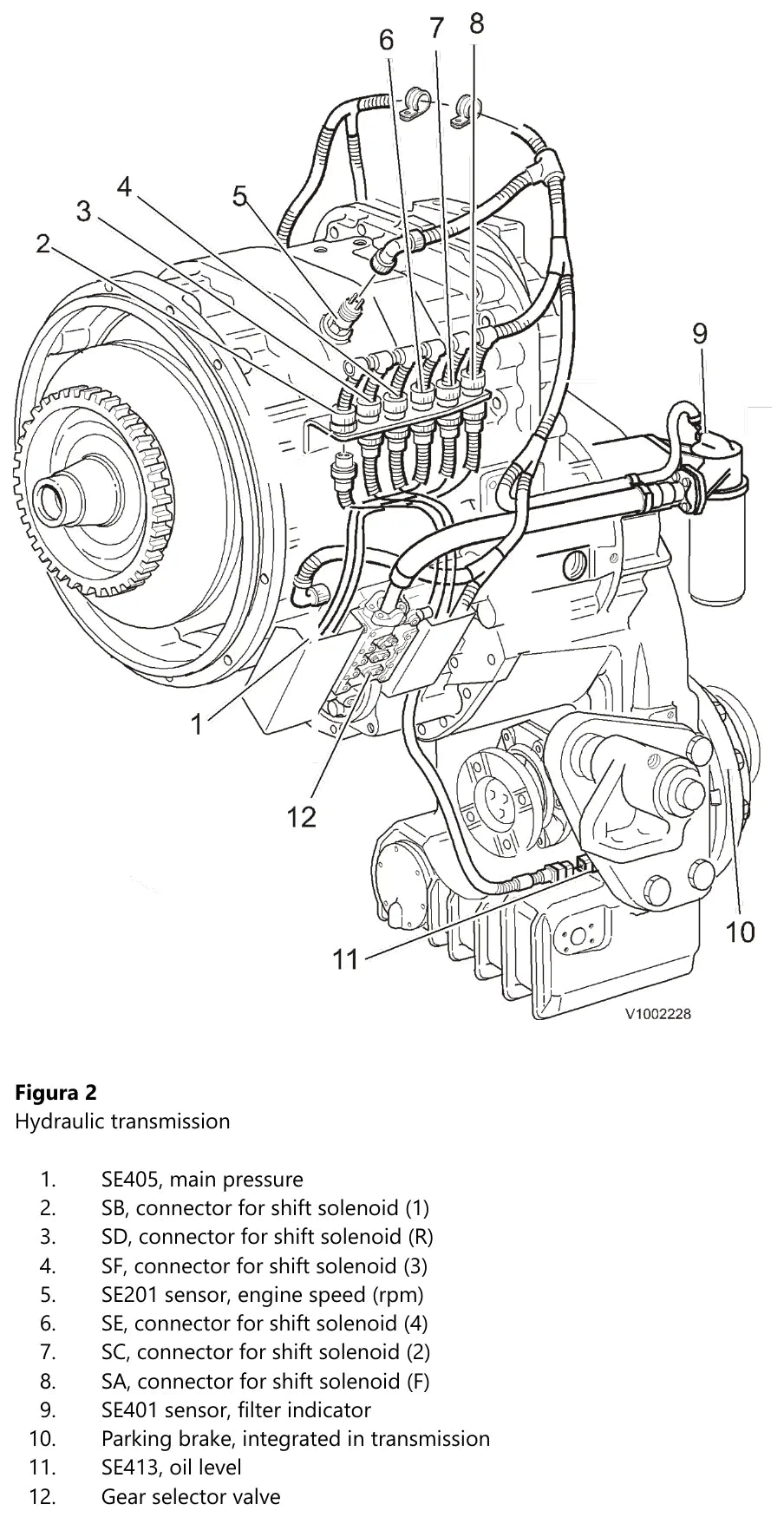

Flange de acionamento 600 Nm · tomada de força 420 Nm · válvula de segurança da bomba de ar 110 Nm · arruela de extremidade 85 Nm · bujão de drenagem 80 Nm · sensores SE201, SE402, SE403 e SE406 45 Nm · arruela do eixo da turbina 40 Nm · sensor SE405 30 Nm · placa de distribuição de óleo e parafusos da válvula seletora 25 Nm · válvula solenoide 8 Nm · porca superior da solenoide 5 Nm
Tabela de torque padrão Volvo incluída
Para o que não está na tabela específica, o documento traz o gráfico padrão em rosca métrica grossa, classe 8.8 e 10.9: M6 10 e 14 Nm · M8 25 e 35 Nm · M10 50 e 70 Nm · M12 87 e 122 Nm · M14 139 e 195 Nm · M16 213 e 299 Nm · M18 293 e 413 Nm · M20 416 e 585 Nm. Parafuso flangeado, 10% a mais; lubrificado com óleo, 20% a menos.
Pesos e temperaturas
Alojamento do conversor 145 kg · conversor de torque 50 kg · eixo da turbina com base e bomba 35 kg · eixos de embreagem 50 kg, 50 kg e 30 kg · alojamento do freio e eixo de saída 25 kg · tampa 20 kg. Engrenagem em forno a 150 a 180 °C; rolamento a aproximadamente 100 °C.
O que vem dentro do manual

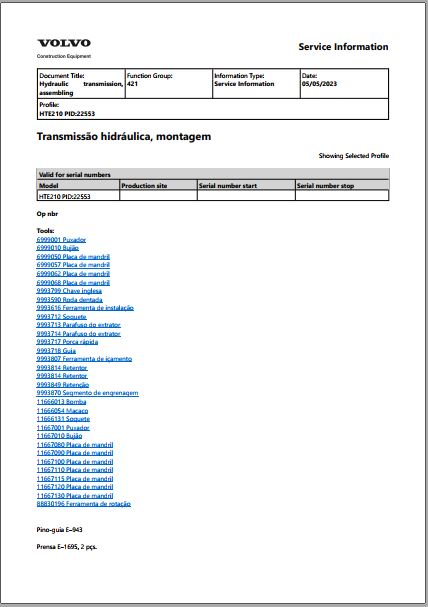

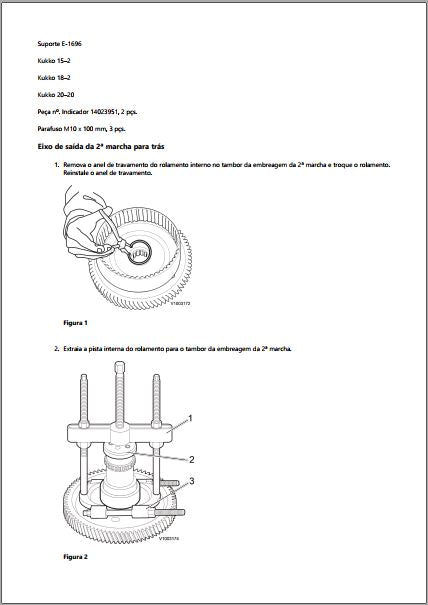

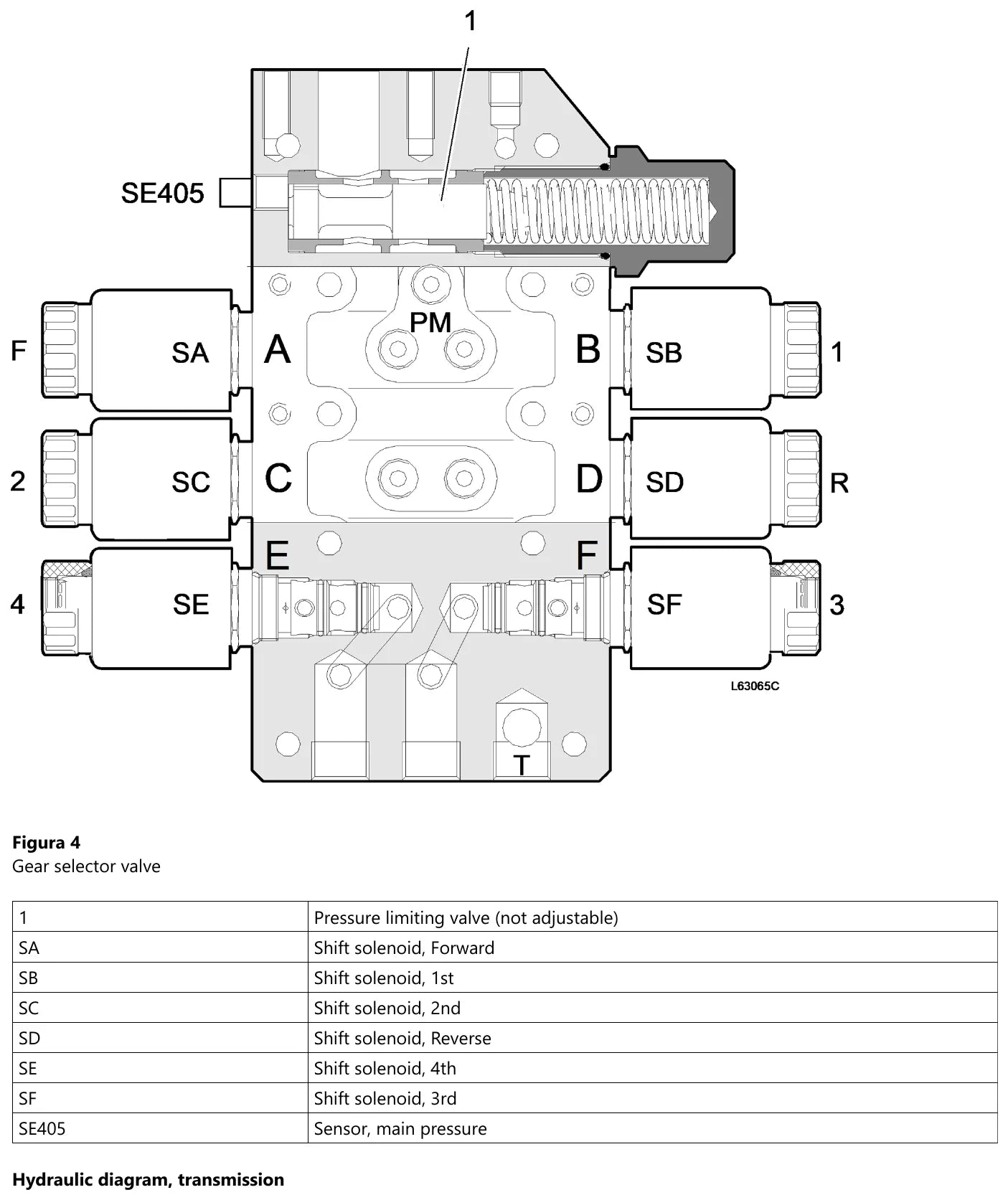

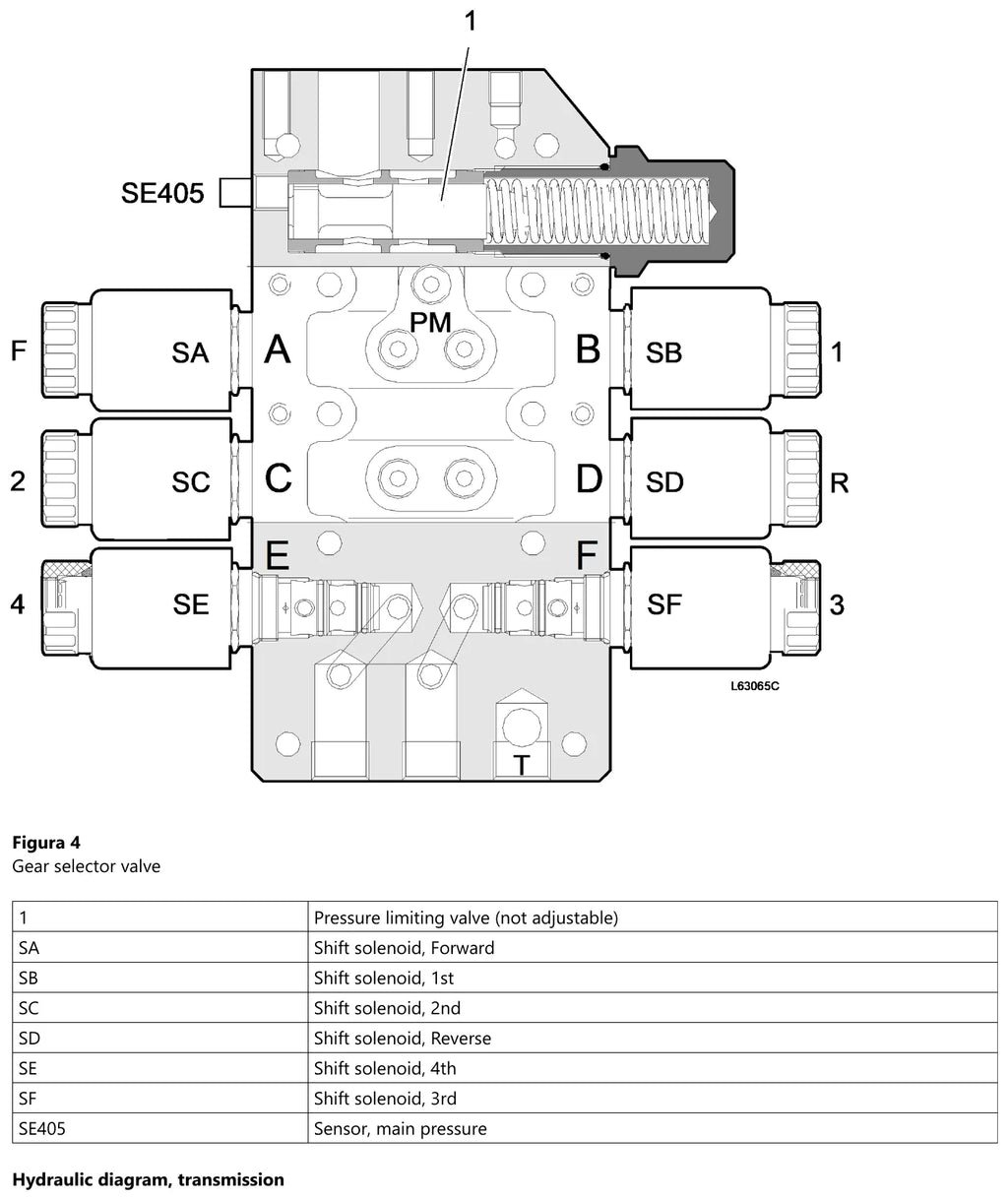

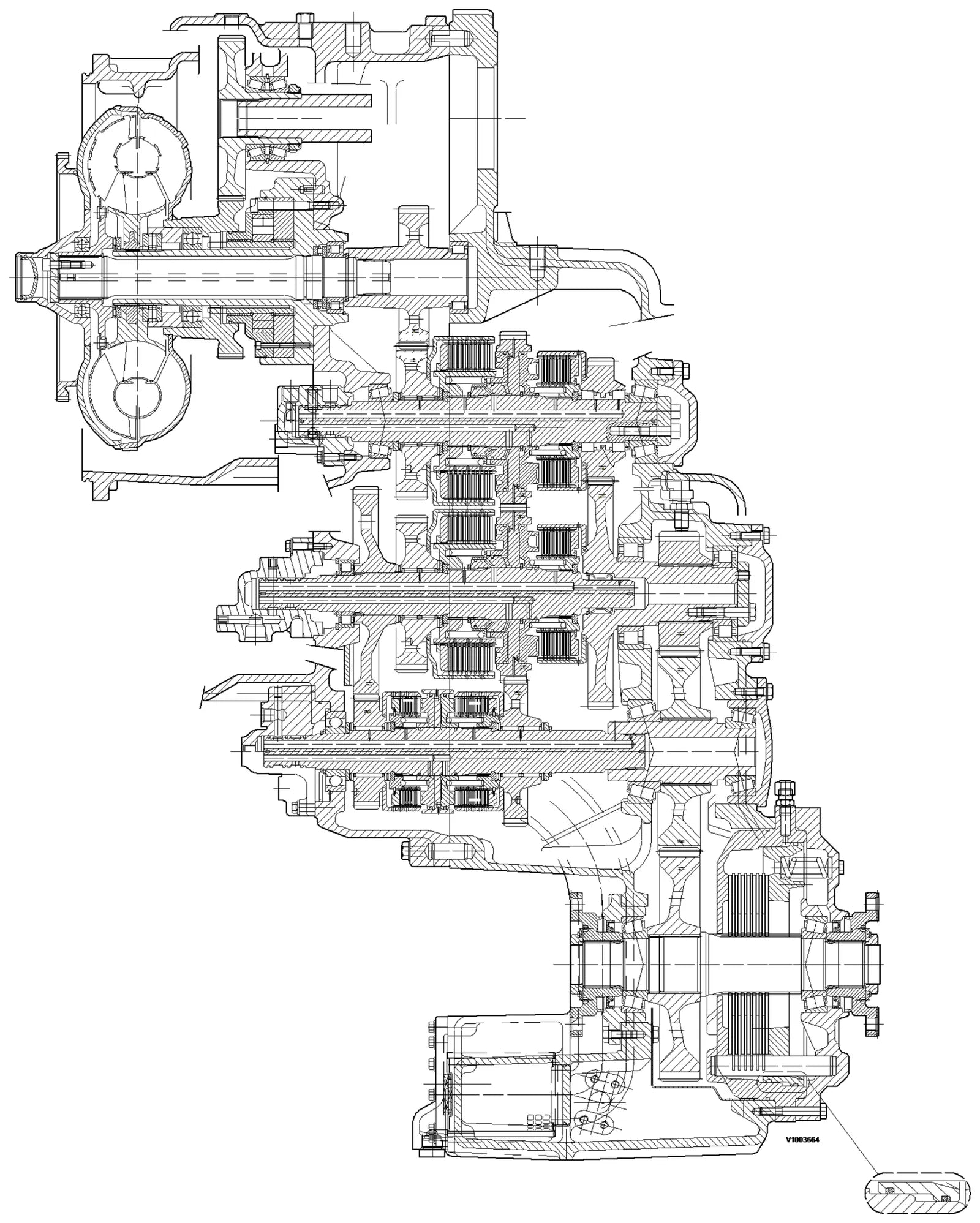

Instruções gerais de reparo, especificação do conversor de torque, especificação da transmissão hidráulica, tabelas de conversão, torques de aperto, ferramentas-E, recondicionamento, desmontagem, montagem, bomba de óleo, válvula do seletor de marcha (Op nbr 42109), válvula de lubrificação (Op nbr 46125) e os três conjuntos de eixo de embreagem. As ferramentas listadas incluem 9993712, 9993814, 9993850, 11666013, 11667001, as placas de mandril da série 11667090 a 11667130, o indicador 14023951, o suporte E-1696, o pino-guia E-943 e os Kukko 15–2, 18–2 e 20–20.
Por que este manual resolve
Errar a contagem de disco é o defeito mais silencioso desse câmbio: monta com sete onde eram nove, a folga fecha na faixa mesmo assim e a embreagem patina em carga dois meses depois. Aqui a contagem está escrita por modelo, junto com a espessura do disco e a folga que valida a montagem.
Para quem é
Retífica de câmbio, oficina de transmissão Volvo, mecânico que monta pacote de embreagem em bancada e almoxarifado técnico que precisa fechar a lista de discos antes de abrir a caixa.
Perguntas frequentes
Quantos discos vão na embreagem de avanço da HTE210?
Nove discos de aço e nove de fricção. Na HTE202, sete e sete.
Que torque uso num parafuso M12 sem valor especificado?
87 Nm na classe 8.8 e 122 Nm na classe 10.9, pela tabela padrão Volvo que acompanha o manual.
