Descrição
Especificações
Marca: Volvo
Modelo: HT93
Número de produto: 22532
Modelos também cobertos: HT95 (produto 22530)
Tipo de equipamento: Transmissão hidráulica Full Power Shift com conversor de torque
Documento: Manual de Serviço (oficina)
Páginas: 207
Idioma: Português
Formato: PDF pesquisável
Manual de Serviço Volvo HT93 — transmissão hidráulica Full Power Shift em PDF pesquisável de 207 páginas. Abaixo, os dados que você provavelmente veio procurar.
Dados gerais da transmissão HT93
Designação nas tabelas: HT93, HT95 (produtos 22532 e
22530)
Tipo: Full Power Shift com conversor de torque, 4 marchas à frente e 4 à ré
Mudança eletro-hidráulica APS e desengate elétrico
Conversor de torque: estágio simples, 50 kg (110 lb)
Folga axial dos eixos de embreagem
Avanço–3ª marcha: 0,15 a 0,22 mm (0,006 a 0,009 pol.)
Ré–4ª marcha: 0,15 a 0,22 mm
1ª–2ª marcha: 0,20 a 0,27 mm (0,008 a 0,011 pol.)
Contraeixo: 0,06 a 0,12 mm (0,002 a 0,005 pol.)
Eixo de saída: 0,06 a 0,12 mm
Pré-carga da engrenagem intermediária da 2ª marcha: 0,01 a 0,06 mm
Folga do pacote de discos, por embreagem
Avanço e ré: 2,0 a 5,5 mm (0,08 a 0,22 pol.)
1ª marcha: 1,3 a 4,9 mm · 2ª, 3ª e 4ª: 1,2 a 4,5 mm
Espessura de disco — novo, mínimo e quantidade
Na troca, o pacote inteiro tem de ser substituído.
Avanço e ré: novo 32,0 ±0,1 mm, mínimo 31,4 mm, 10 discos
1ª marcha: novo 37,0 ±0,1 mm, mínimo 36,3 mm, 12 discos
2ª, 3ª e 4ª: novo 22,5 ±0,1 mm, mínimo 22,0 mm, 7 discos
Torques de aperto
Parafuso da extremidade do eixo da turbina: 100 a 140 Nm (74 a 103 lbf pés)
Porca principal do eixo de saída: 115 Nm · Alojamento do conversor: 90 Nm
Bomba de óleo e placa de distribuição: 40 a 50 Nm
Retentores de rolamento dos eixos de embreagem: 30 a 50 Nm
Flange de acionamento: 50 Nm

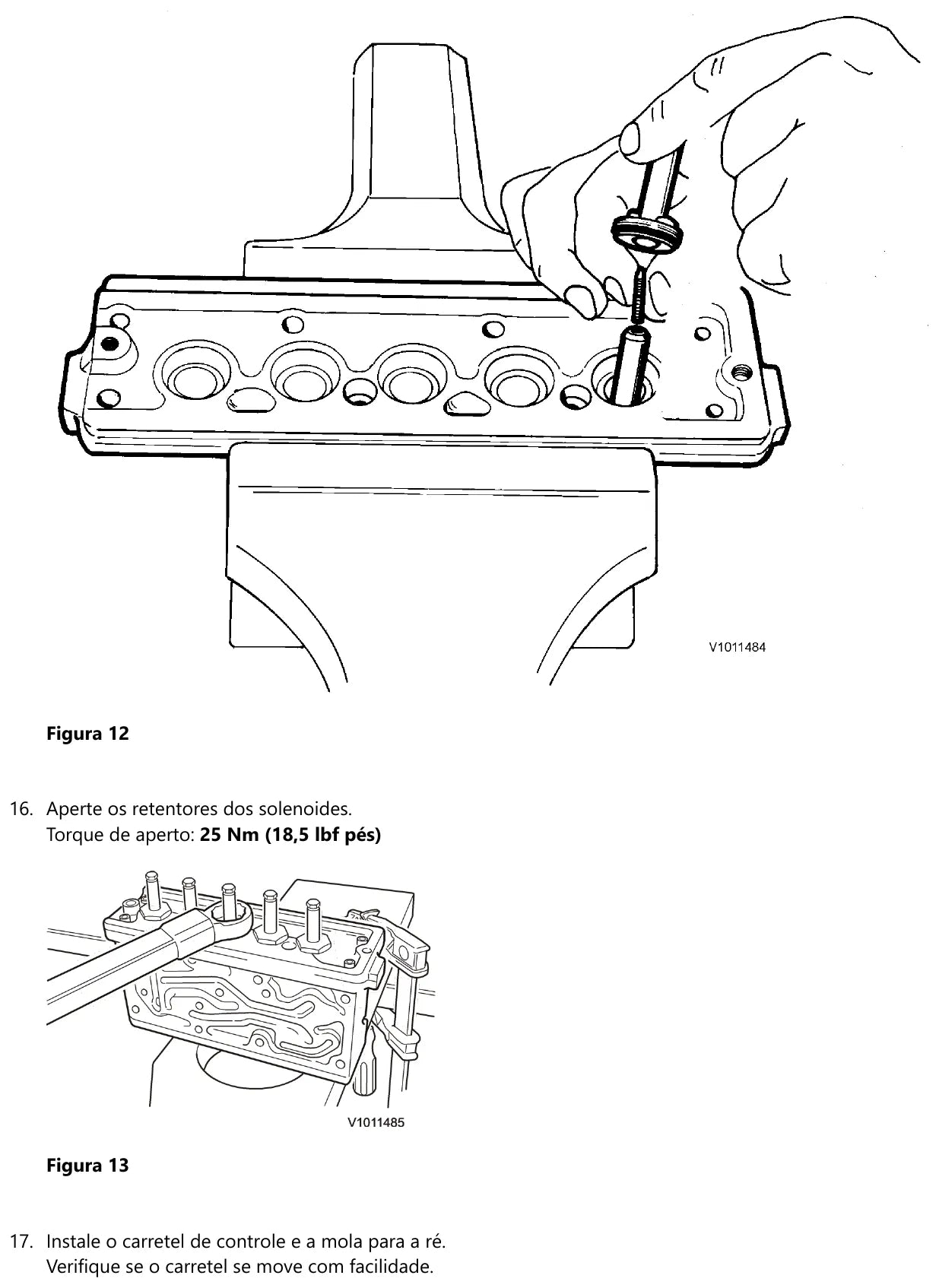

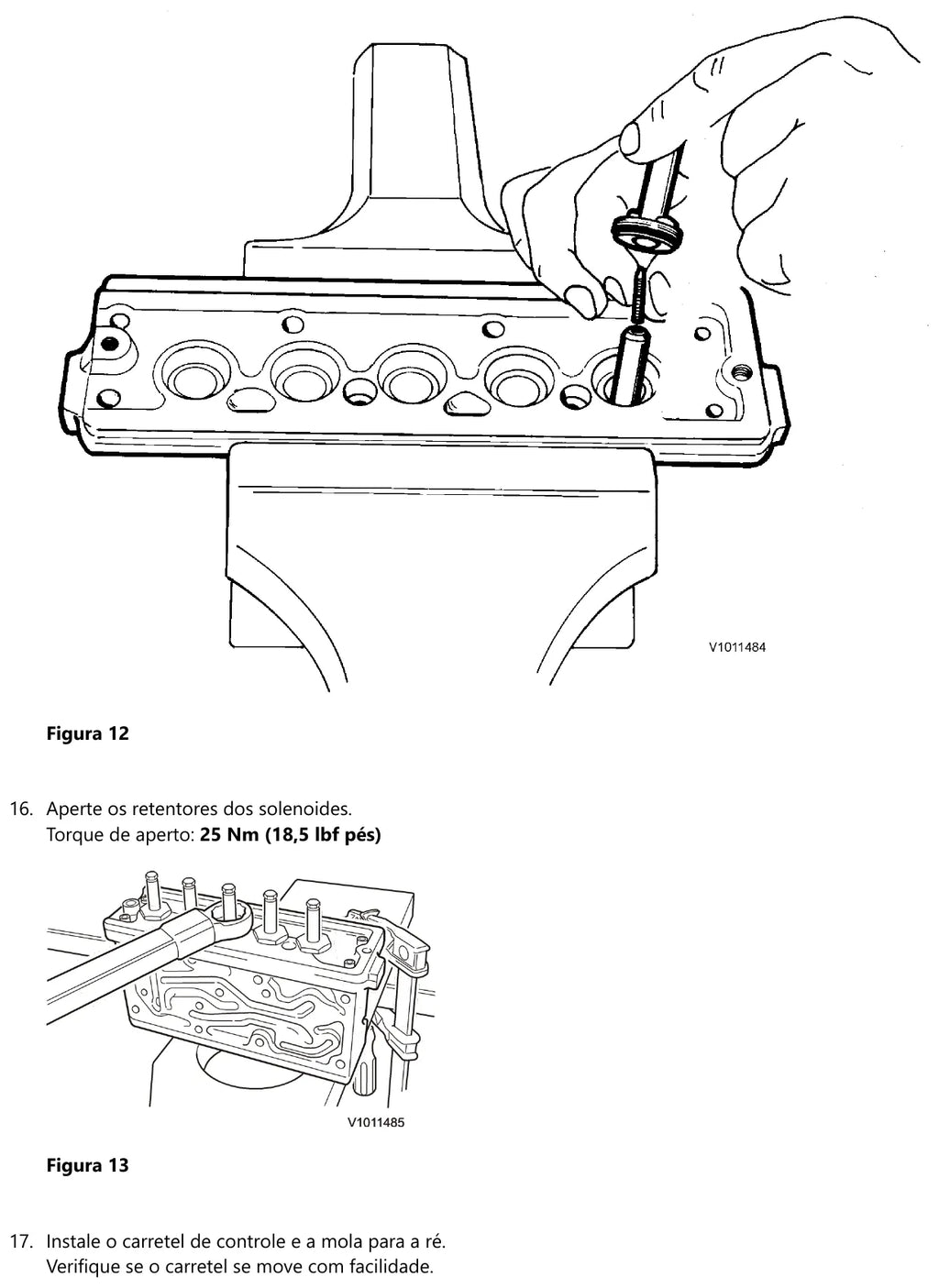

Retentores dos solenoides e tampas da válvula seletora: 25 Nm (18,5 lbf pés)
Tampas leves e juntas: 10 Nm · Assentamento do rolamento antes de medir a folga:
5 Nm com cinco voltas no eixo
Pesos de cada conjunto que sai da máquina
Alojamento do conversor de torque: 90 kg (200 lb)
Eixos de embreagem avanço–3ª e ré–4ª, içados juntos no garfo E1101: 75 kg (165 lb)
Conversor de torque: 35 kg · Eixo de embreagem de 1ª–2ª: 33 kg
Pé do conversor: 20 kg · Válvula de controle da pressão: 17 kg
Válvula seletora de marcha: 13 kg · Eixo de saída: 12 kg · Tampa inferior:
10 kg
Temperaturas de montagem e forças de mola
Rolamentos e a maioria das engrenagens: estufa a 100 °C (212 °F); interferência maior,
150 °C e, num caso do eixo da turbina, 200 °C.
Tensionamento da mola de retorno da embreagem: 1.000 a 1.100 N (225 a 248 lbf)
Mola da válvula de óleo de lubrificação: cerca de 100 mm · Mola da válvula de segurança do
conversor: cerca de 78 mm
O que vem dentro do manual

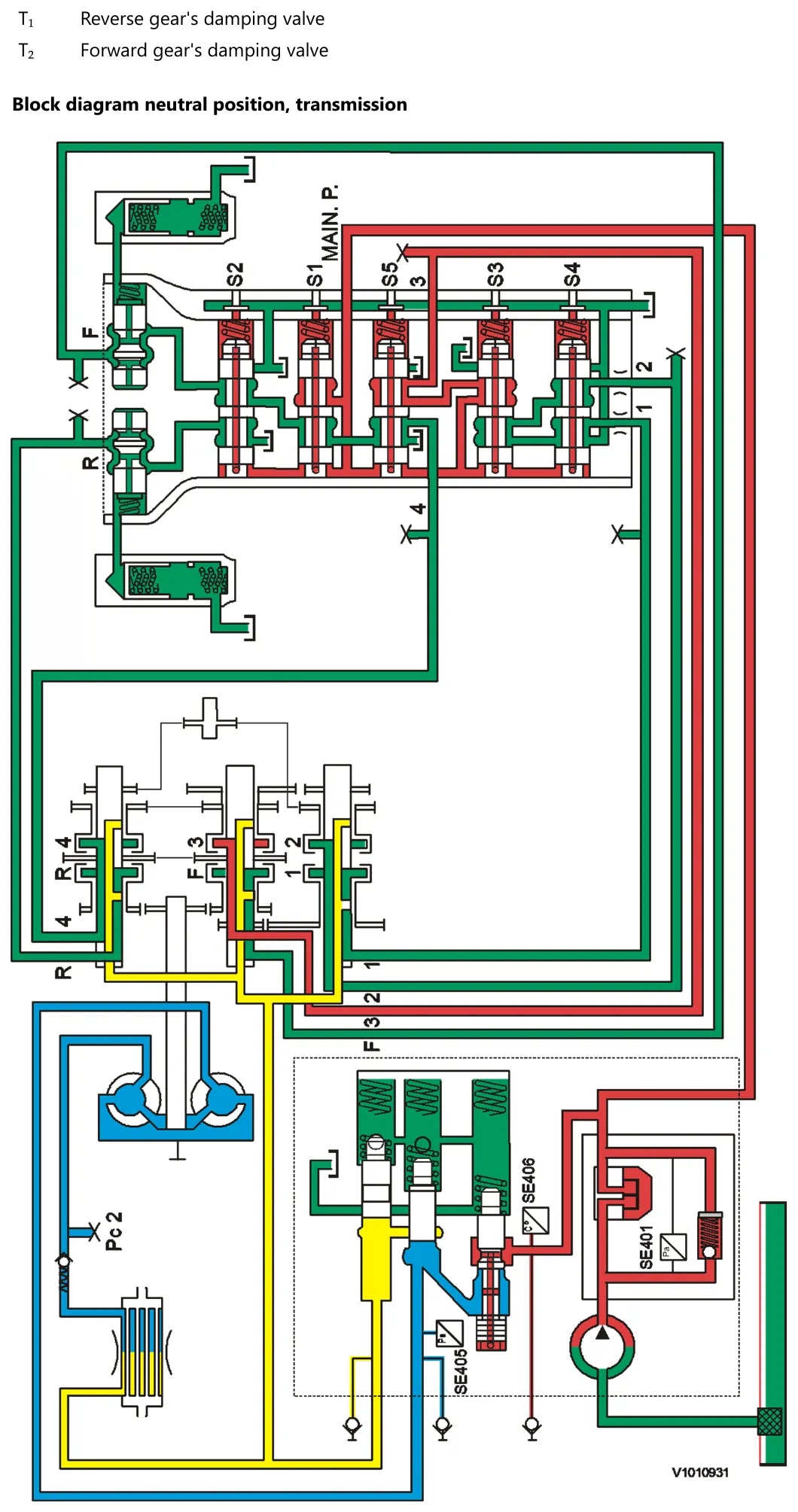

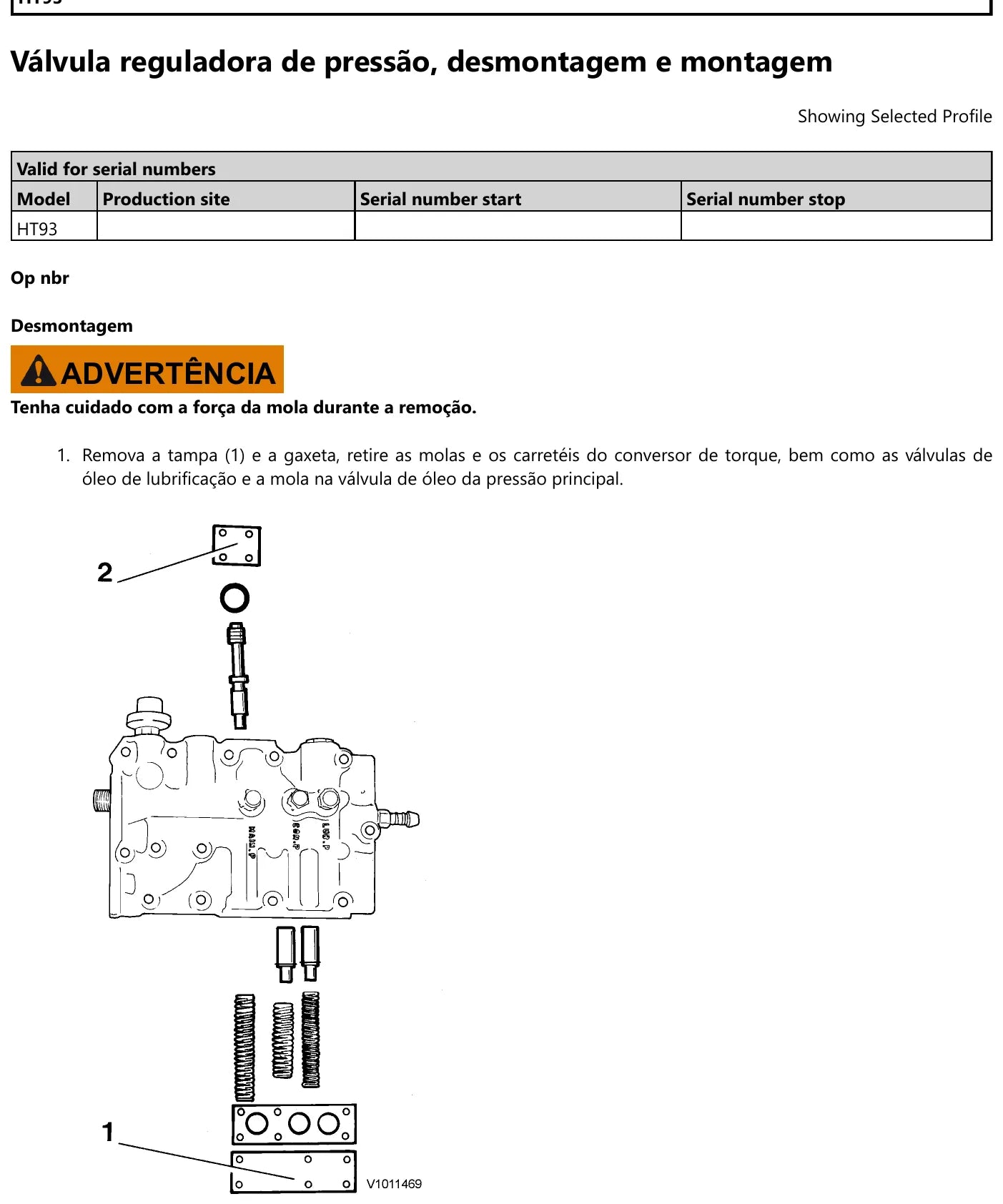

São 29 seções por grupo funcional: instruções gerais de reparo, especificação do conversor e da transmissão, tabelas de conversão, descrição com os diagramas simbólico e de blocos em cores, recondicionamento, desmontagem e montagem completas, troca de pista e de mancal do eixo de saída, eixo intermédio, engrenagem intermédia da 2ª marcha, bomba de óleo, válvula reguladora de pressão, válvula de amortecimento, válvula do seletor de marcha, pé do conversor e os três eixos de embreagem. As ferramentas citadas incluem a bancada 9986485, o dispositivo de fixação 9993706, a ferramenta de instalação 9993616, as duas ferramentas de içamento 9993807, o extrator 9993713 e as placas de mandril da série 6999. O diagnóstico usa os sensores SE201, SE403, SE401, SE405 e SE406 e os solenoides S1 a S5.
Por que este manual resolve
Em Full Power Shift, disco gasto e folga fora da faixa dão o mesmo sintoma: patina em carga. Uma coisa se resolve com pacote novo, a outra com calço. Aqui estão a espessura mínima de cada disco, a quantidade certa por embreagem, a folga do pacote e a folga axial de cada eixo.
Para quem é
Oficina de transmissão de linha amarela, mecânico de pá carregadeira Volvo, retífica de câmbio e gestor de frota que precisa planejar o içamento.
Perguntas frequentes
Qual a espessura mínima do disco de avanço da HT93?
31,4 mm — o disco novo tem 32,0 ±0,1 mm e a embreagem usa 10 discos. Abaixo disso, troca o pacote inteiro.
Qual folga axial eu deixo no eixo avanço–3ª?
De 0,15 a 0,22 mm. O eixo de 1ª–2ª fica em 0,20 a 0,27 mm, e o contraeixo e o eixo de saída, em
0,06 a 0,12 mm.
Qual o torque do parafuso do eixo da turbina?
100 a 140 Nm. O conversor pesa 35 kg e o alojamento dele, 90 kg.
Serve para a HT95?
As tabelas trazem HT93 e HT95 juntos. Este é o arquivo do perfil HT93 (22532); o HT95 (22530) tem anúncio
separado.
