Descrição
Especificações
Marca: Volvo
Modelo: HT220
Referência / Product number: 30894
Modelos também cobertos: HT205 (22500) e HT210 (30893)
Tipo de equipamento: Transmissão hidromecânica Full Power Shift com conversor de torque
Marchas: 4 à frente e 3 à ré
Sistema de mudança: Eletro-hidráulico APS II
Documento: Manual de Serviço (oficina)
Páginas: 218
Idioma: Inglês
Formato: PDF pesquisável
Manual de Serviço Volvo HT220 — transmissão Full Power Shift de product number 30894, PDF de 218 páginas. Abaixo, os dados que você veio procurar.
Pesos por conjunto
Transmissão completa sem óleo: 830 kg (1.830 lb)
Carcaça do conversor de torque: 157 kg (346 lb)
Carcaça do freio: 30 kg · tampa da carcaça do freio: 20 kg
Eixo da turbina com bomba de óleo e pé do conversor: 38 kg (84 lb)
Eixo de saída sem flange de acionamento: 25 kg (55 lb)

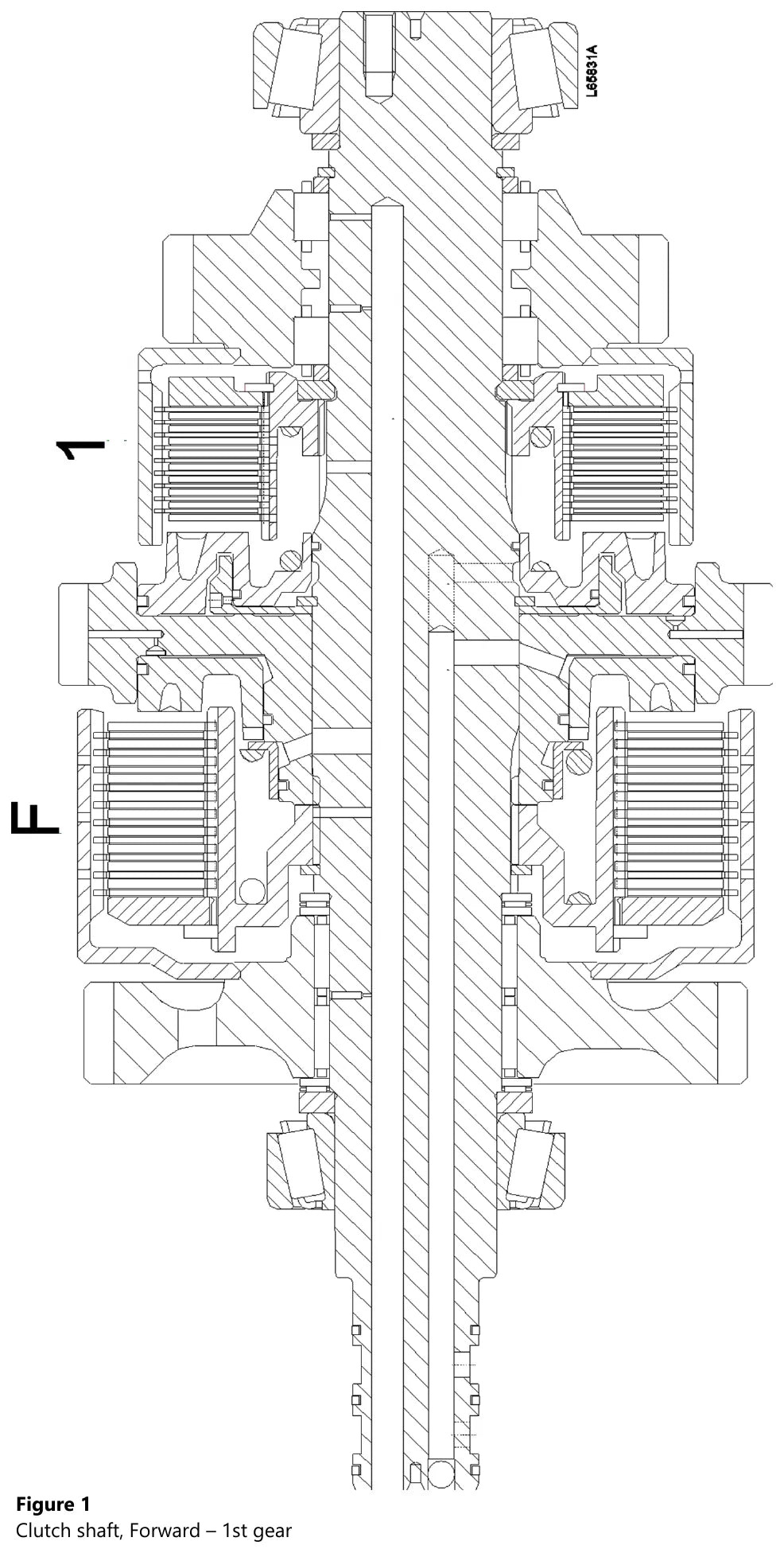

Eixo de embreagem de avanço–1ª: 55 kg (121 lb) · de ré–2ª: 50 kg ·
de 3ª–4ª: 27 kg
Ajuste de rolamento dos eixos
Avanço–1ª marcha, folga: +0,15 a +0,22 mm
3ª–4ª marcha, pré-carga: −0,07 a −0,12 mm
Eixo de saída, folga: 0,00 a +0,05 mm
Folga axial do tambor e folga do pacote de discos
Tambor de avanço: 0,10 a 0,70 mm · 1ª: 0,20 a 1,00 mm ·
ré: 0,20 a 1,50 mm · 3ª: 0,40 a 1,30 mm ·
4ª: 0,50 a 1,50 mm
Pacote de discos de avanço e de ré: 1,90 a 5,30 mm · de 1ª e 2ª:
1,70 a 5,00 mm · de 3ª: 1,30 a 4,90 mm · de 4ª:
1,20 a 4,00 mm
Molas — comprimento sob carga
Embreagem de avanço e de ré: 49 mm sob 1.271 ± 124 N (285 ± 28 lbf)
Embreagens de 1ª, 2ª e 3ª: 44 mm sob 1.010 ± 66 N (227 ± 15 lbf)
Embreagem de 4ª: 34 mm sob 992 ± 66 N (223 ± 15 lbf)
Mola da pressão principal da válvula seletora: 53,8 mm sob 447 N
(100 lbf)
Mola de compressão da válvula de óleo lubrificante: comprimento livre de 96,2 mm no tipo
antigo e 122 mm no mais recente
Torques de aperto
Porcas do flange de acionamento: 800 Nm
Porca da tomada de força: 420 Nm
Carcaça do conversor de torque, bujão de dreno e aperto final da arruela de encosto de ré–2ª:
80 Nm
Tampa de rolamento, chapa defletora, tampa da carcaça do freio e bomba de óleo: 50 Nm
Sensor de rotação: 45 Nm · sensor de temperatura e de pressão: 30 Nm
Arruela do eixo da turbina, travada com fluido de trava: 40 Nm
Filtro de óleo no recipiente: 35 Nm
Placa distribuidora, válvula seletora, filtro de sucção, porca de mangueira M18 × 1,5 e solenoides do tipo
mais recente: 25 Nm
Solenoides, tampa do tipo antigo e prisioneiro do filtro de sucção: 15 Nm
Tampas e caixa da válvula seletora: 10 Nm

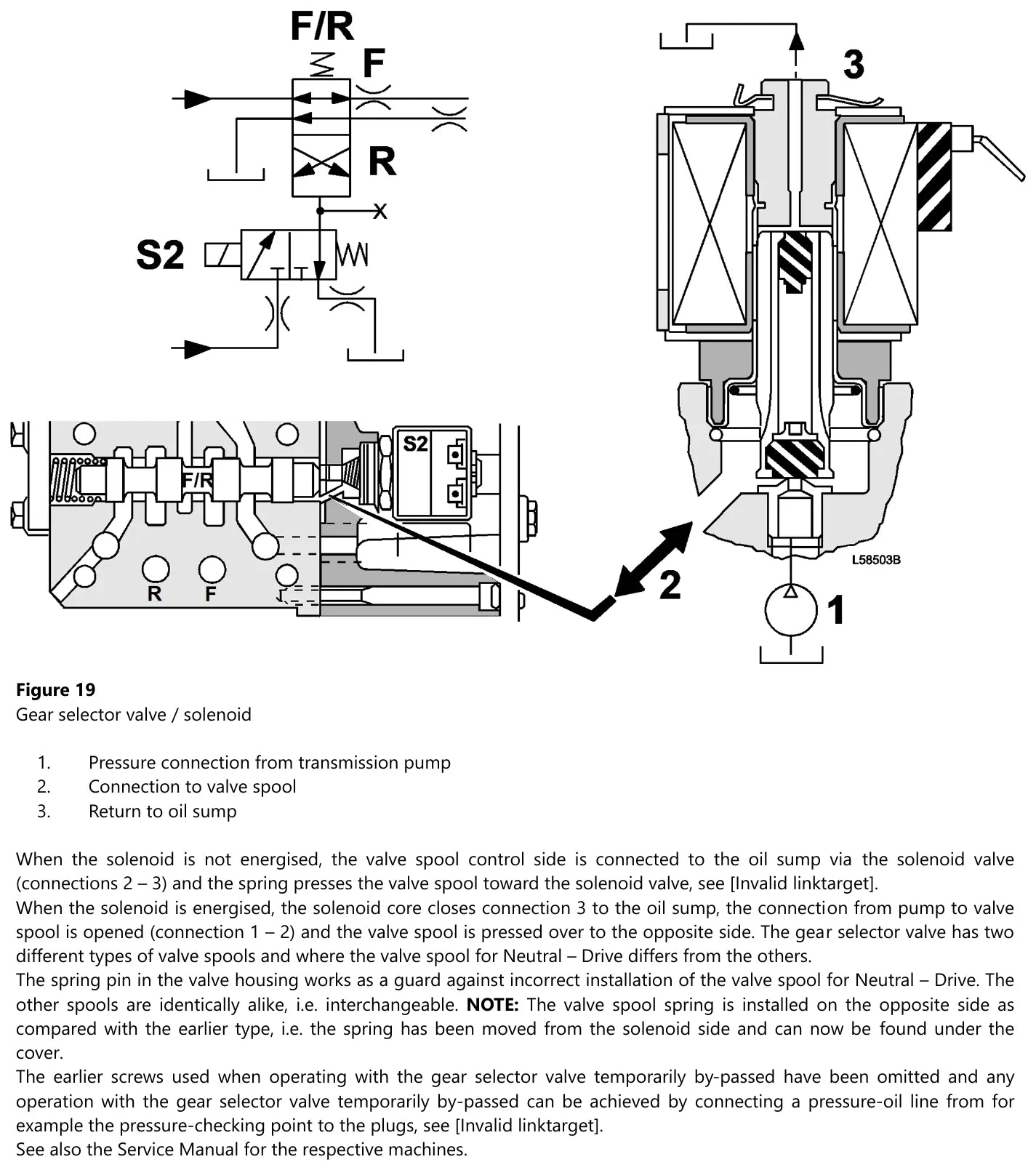

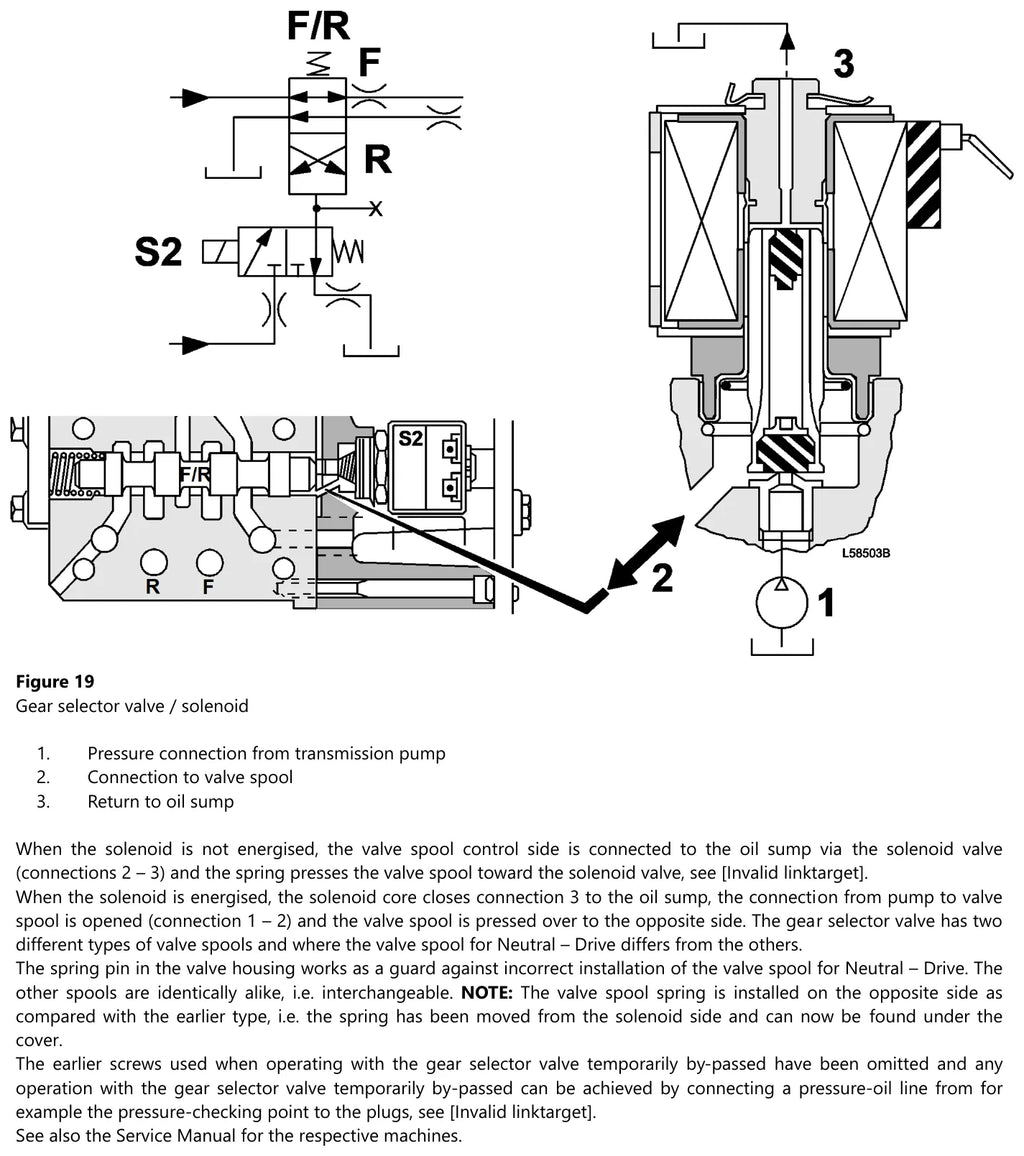

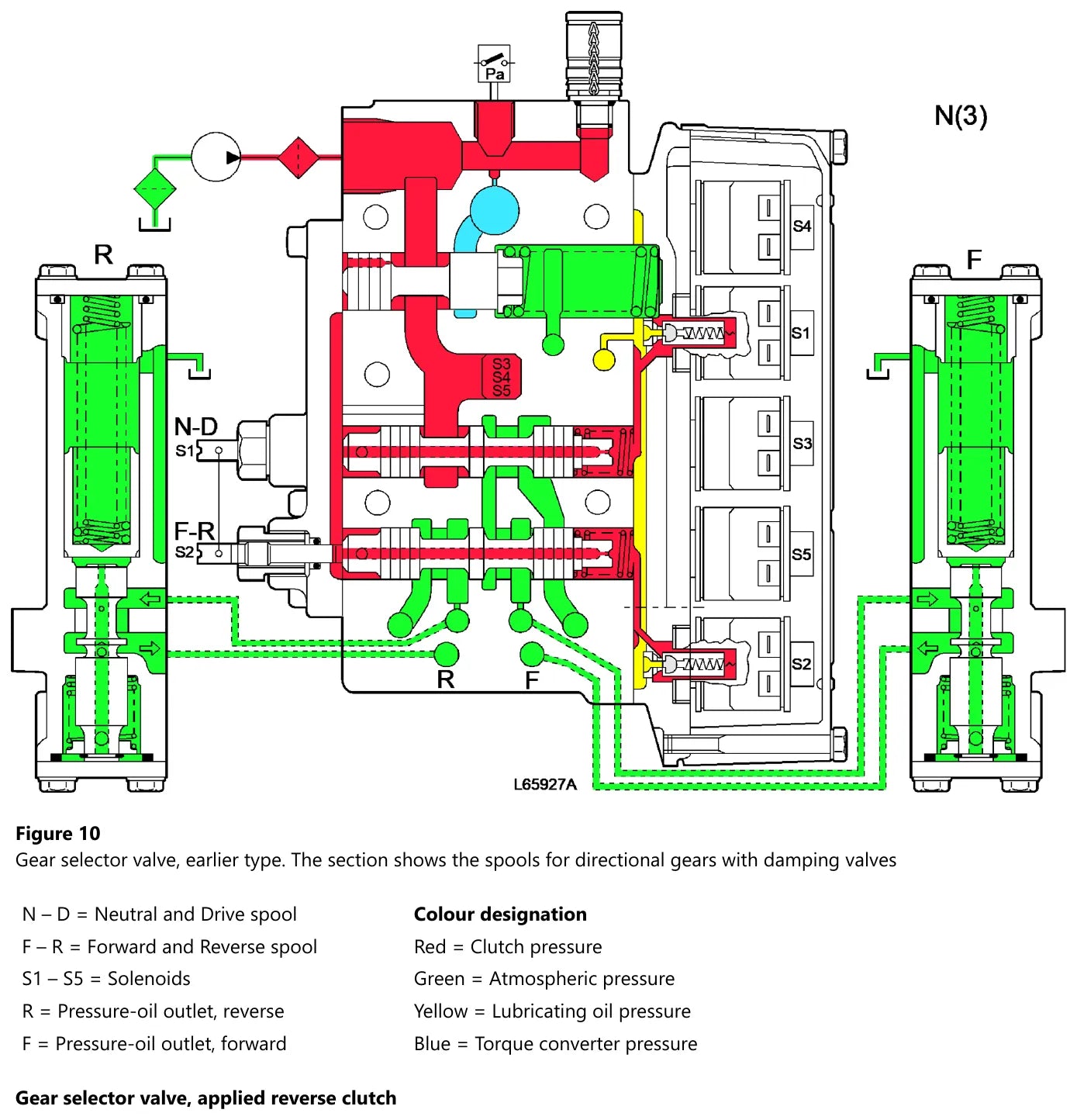

Como funciona o solenoide da válvula seletora
Com o solenoide desenergizado, o lado de comando da corrediça fica ligado ao cárter e a mola empurra a corrediça em direção ao solenoide. Energizado, o núcleo fecha o retorno ao cárter, abre a passagem vinda da bomba e a corrediça se desloca para o lado oposto. Na versão mais recente a mola ficou sob a tampa, e não mais junto ao solenoide.
O que vem dentro do manual
Descrição da transmissão hidráulica, especificações do grupo 421, torques padrão Volvo, recondicionamento do conversor de torque e do eixo da turbina, os três eixos de embreagem em corte e em desmontagem, válvula seletora nos tipos antigo e mais recente, inspeção da bomba de óleo, tomada de força e montagem completa. As ferramentas incluem 999 3850, 999 3599, 999 3814, a corrente 999 6239, o punho 11 667 001, os mandris 11 667 110 e 11 667 120, além das ferramentas de fabricação própria E 1694 em nylon, E 1695 e E 1696 em aço e o calibrador E 1630.
Por que este manual resolve
Transmissão Full Power Shift não perdoa pré-carga chutada: a diferença entre −0,07 e −0,20 mm no eixo de 3ª–4ª é a caixa voltar para a bancada. E o erro campeão é montar a mola de compressão do tipo antigo, de 96,2 mm, no lugar da de 122 mm. Aqui está o valor de cada ajuste e o peso de cada conjunto.
Para quem é
Oficina de transmissão de linha amarela, mecânico de carregadeira Volvo, retífica que trabalha com a série HT200 e comprador técnico que precisa conferir o número de produto antes de pedir peça.
Perguntas frequentes
Qual o número de produto da HT220?
30894. Na mesma tabela aparecem 22500 para a HT205 e 30893 para a HT210.
Com quanto aperto as porcas do flange de acionamento?
800 Nm. A porca da tomada de força vai a 420 Nm e a carcaça do conversor, a 80 Nm.
Serve para a HT205 e a HT210?
Serve. A tabela de especificação lista as três designações com os respectivos números de produto, e os
procedimentos de desmontagem e montagem são comuns.
