O Manual de Serviço Electrolux LAC16 e LAP16 é o documento técnico em PDF, com 56 páginas em português, que a rede autorizada usa para diagnosticar e reparar essas lavadoras de 16 kg. Reúne especificações de 127 V e 220 V, diagrama elétrico, carta de tempo, rotinas e rampas, monitor de autoteste, matriz de diagnóstico de falhas com os valores de medição, desmontagem completa e as vistas explodidas do gabinete, do tanque e do mecanismo.
Destaques deste material
- Um volume só para as duas lavadoras de 16 kg da Electrolux, LAC16 e LAP16, nas versões 127 V e 220 V.
- Quatro códigos comerciais atendidos, 21161JBA106, 21161JBA206, 21161SBA106 e 21161SBA206, com os PNC 900941454-00 a 900941457-00.
- Dados elétricos prontos para a bancada: 6,7 A e 850 W em 127 V, 3,5 A e 765 W em 220 V, faixas de 116 a 133 V e de 201 a 231 V e consumo de 0,49 kWh por ciclo.
- Consumo de água nível a nível, de 64 L no extrabaixo a 227 L no edredom, passando por 102 L, 135 L e 193 L, com centrifugação a 630 rpm.
- Matriz de diagnóstico de falhas com procedimentos de teste, fotos dos componentes e tabela com o valor esperado em cada medição.
- Carta de tempo, rotinas de agitação e drenagem, rampas, diagrama elétrico e vistas explodidas dos três conjuntos principais.
O que este documento cobre
- Especificações técnicas dos dois modelos, em 127 V e 220 V
- Características gerais e funcionamento da lavadora
- Programação padrão, tempos de programa e bloqueio de funções
- Painel de controle e função reutilizar água
- Instalação elétrica e hidráulica
- Orientações ao consumidor
- Carta de tempo, rotinas e rampas
- Diagrama elétrico

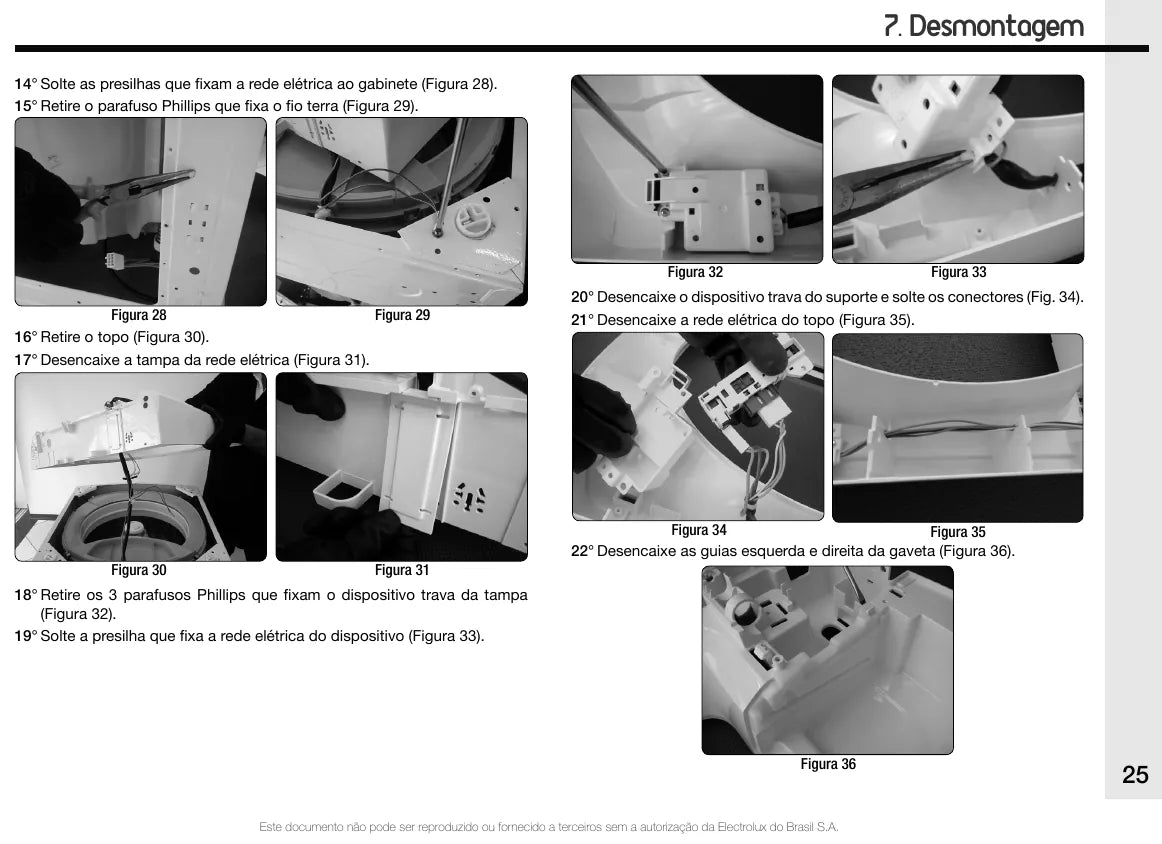

- Desmontagem do painel, do topo, da gaveta de sabão, do cesto, do tanque e do mecanismo
- Descrição e teste dos principais componentes, incluindo ESD e capacitor de marcha

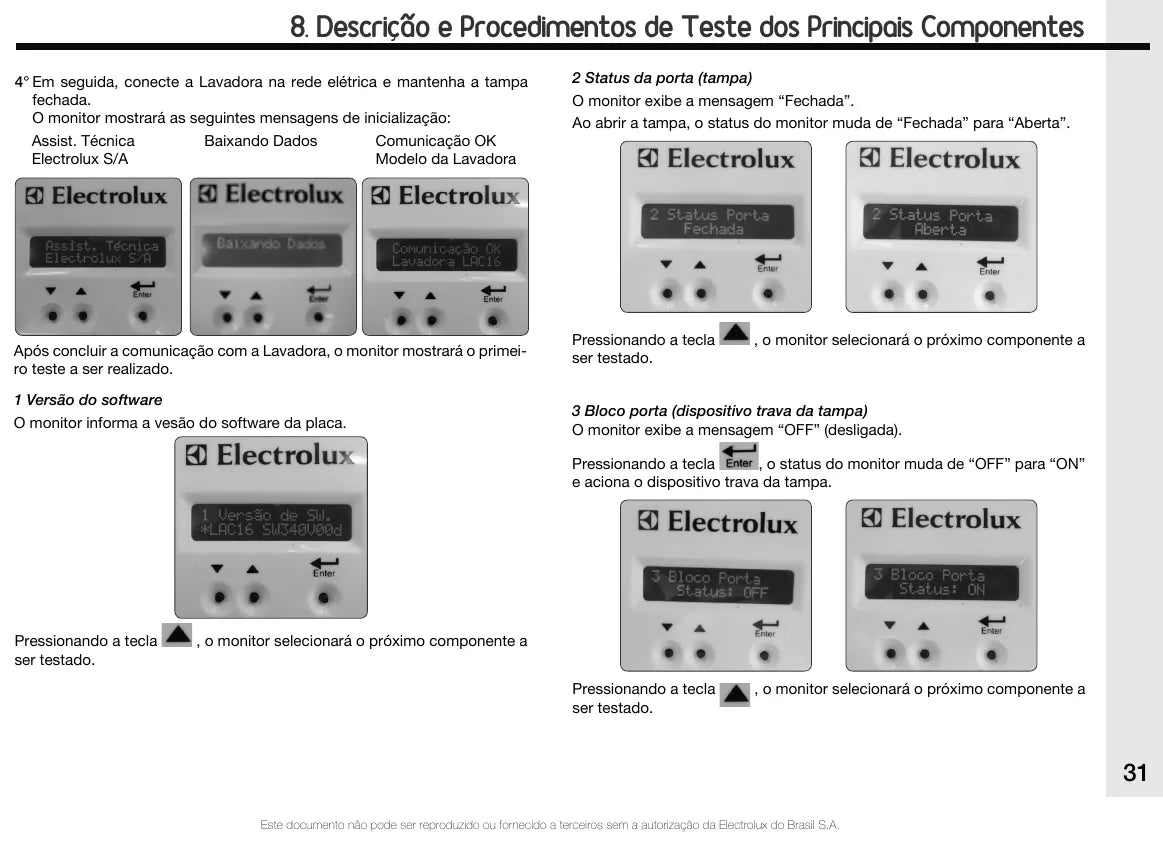

- Monitor de autoteste e placa de potência

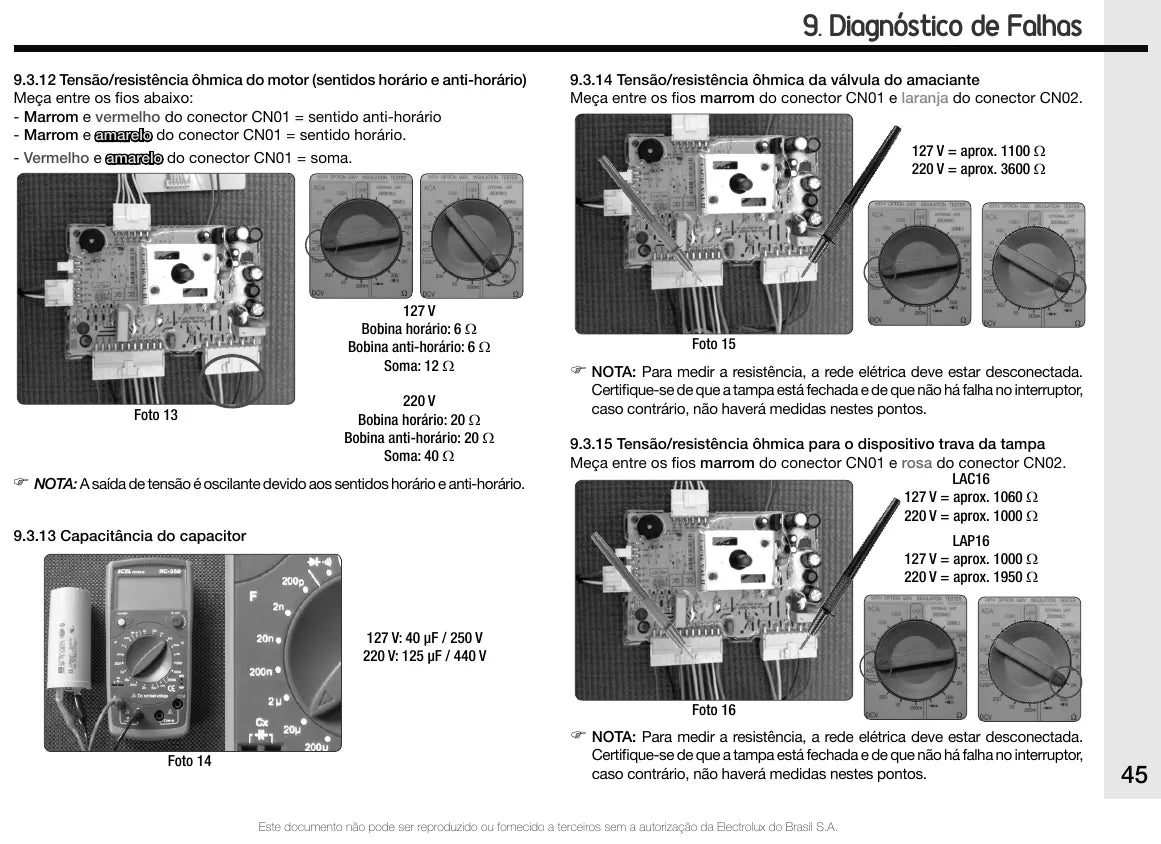

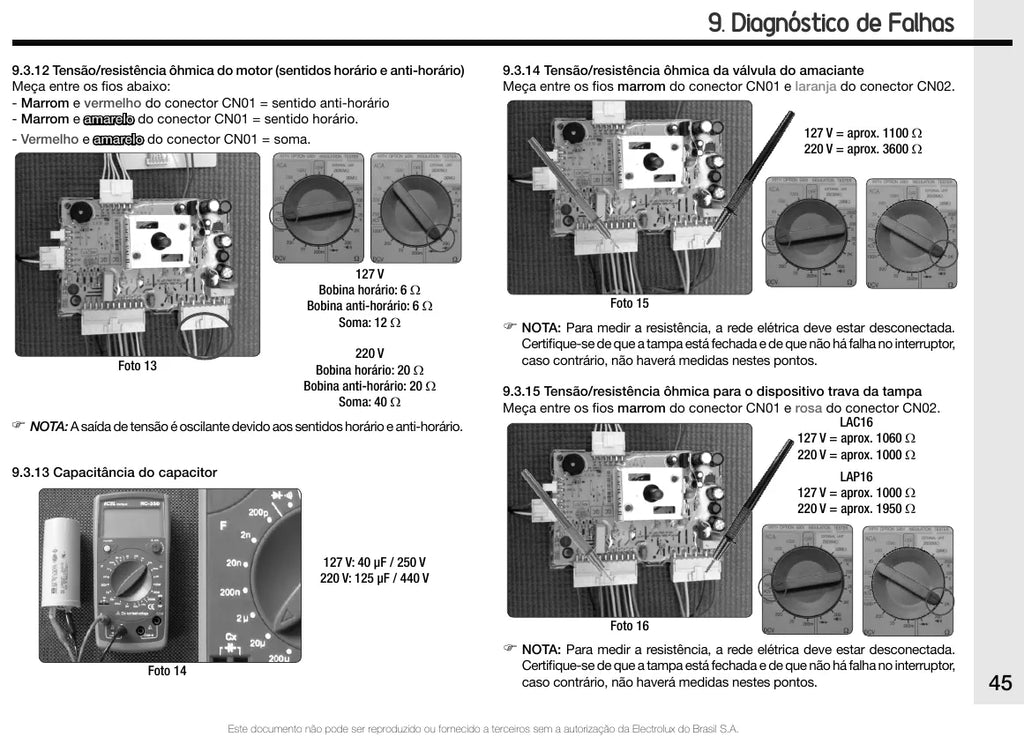

- Matriz de diagnóstico de falhas e tabela de medição
- Limpeza e manutenção

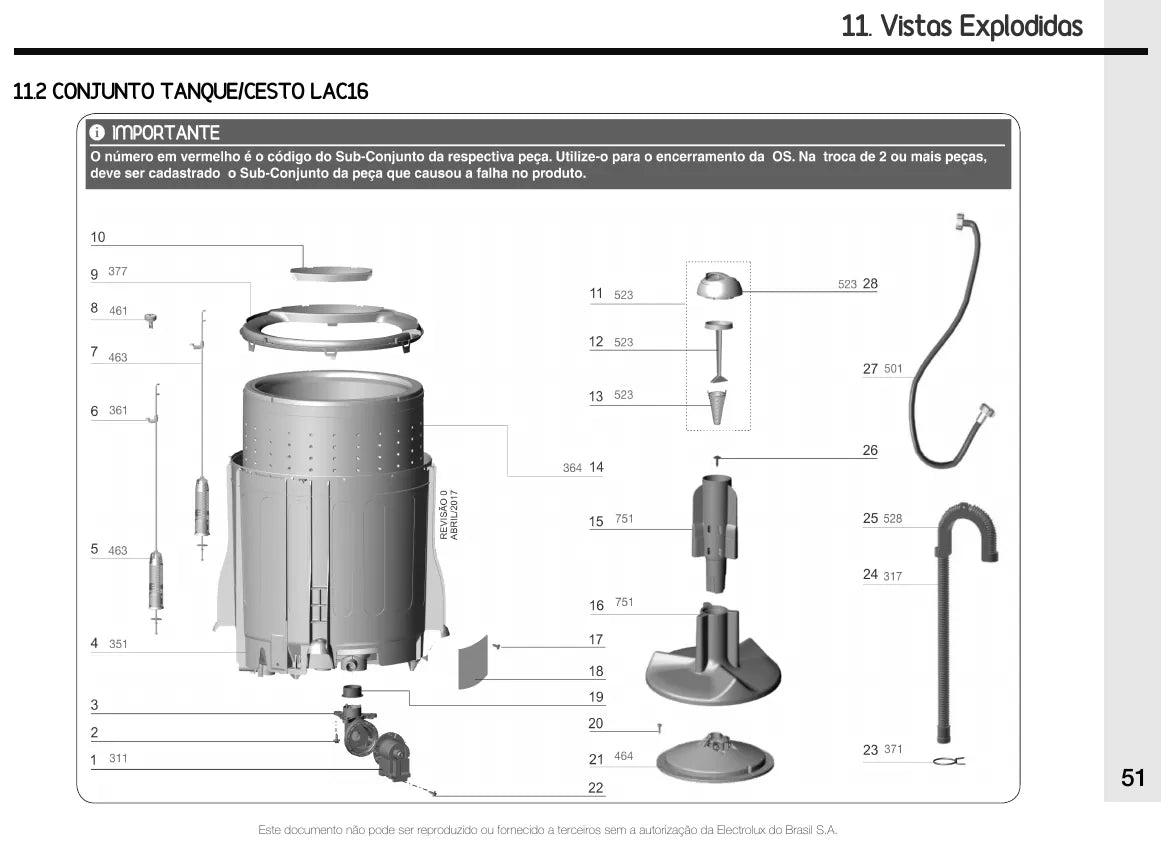

- Vistas explodidas do gabinete e painel, do tanque e cesto e do mecanismo
Por que vale a pena
- O reparo segue a sequência de fábrica, na ordem em que a rede autorizada desmonta e remonta a máquina.
- O monitor de autoteste e a matriz de falhas levam do sintoma até a causa, sem trocar peça no chute.
- A tabela de medição dá o valor esperado em cada ponto, o que decide entre recuperar e substituir o componente.
- O diagrama elétrico e a carta de tempo mostram o que deve acontecer em cada etapa do ciclo.
- As vistas explodidas ajudam a identificar o conjunto certo na hora de pedir a peça.
Para quem é
- Técnicos de assistência autorizada Electrolux.
- Oficinas de conserto de lavadoras de roupas.
- Técnicos autônomos de linha branca que atendem em domicílio.
- Lavanderias e condomínios que fazem manutenção própria.
Perguntas frequentes
Quais modelos e versões estão cobertos?
As lavadoras Electrolux LAC16 e LAP16 de 16 kg, nas versões 127 V e 220 V, o que corresponde aos códigos 21161JBA106, 21161JBA206, 21161SBA106 e 21161SBA206.
Quando recebo o arquivo?
Na hora. A entrega é por download imediato depois da confirmação do pagamento, e o PDF pode ser guardado no celular ou no computador da oficina.
Tem diagnóstico de falhas e autoteste?
Sim. O manual traz o monitor de autoteste, a matriz de diagnóstico de falhas com procedimentos de teste e a tabela com os valores esperados de medição.
As vistas explodidas ajudam a comprar peça?
Ajudam. Elas mostram os conjuntos de gabinete e painel, tanque e cesto e mecanismo, o que permite identificar exatamente qual item precisa ser trocado antes de cotar.
