O Manual de Serviço Electrolux LAC12 e LAC13 é o documento técnico em PDF, com 64 páginas em português, usado pela rede autorizada para atender as lavadoras top load de 12 kg e 13 kg. Traz cartas de tempo, diagrama elétrico, monitor de autoteste, matriz de diagnóstico de falhas com tabela de medição de cada componente, desmontagem passo a passo e as vistas explodidas para pedir peça pelo número.
Destaques deste material
- Duas lavadoras no mesmo volume: LAC12 e LAC13, de 12 kg e 13 kg de roupa seca.
- Quatro versões de fábrica atendidas, 21121JBA106 e 21121JBA206 na LAC12 e 21131JBA106 e 21131JBA206 na LAC13, em 127 V e 220 V.
- Códigos PNC 900941463-00, 900941464-00, 900941452-00 e 900941453-00 para conferir o produto antes do serviço.
- Cartas de tempo completas dos dois modelos, incluindo os programas de ciclo silencioso, com rotinas e rampas de acionamento.
- Matriz de diagnóstico de falhas com testes fotografados e tabela de medição componente a componente.
- Fecha com três pranchas de vistas explodidas: gabinete e painel, tanque e cesto, e mecanismo.
O que este documento cobre
- Especificações técnicas: códigos PNC, tensão, corrente e consumo
- Características gerais e programação padrão da lavadora

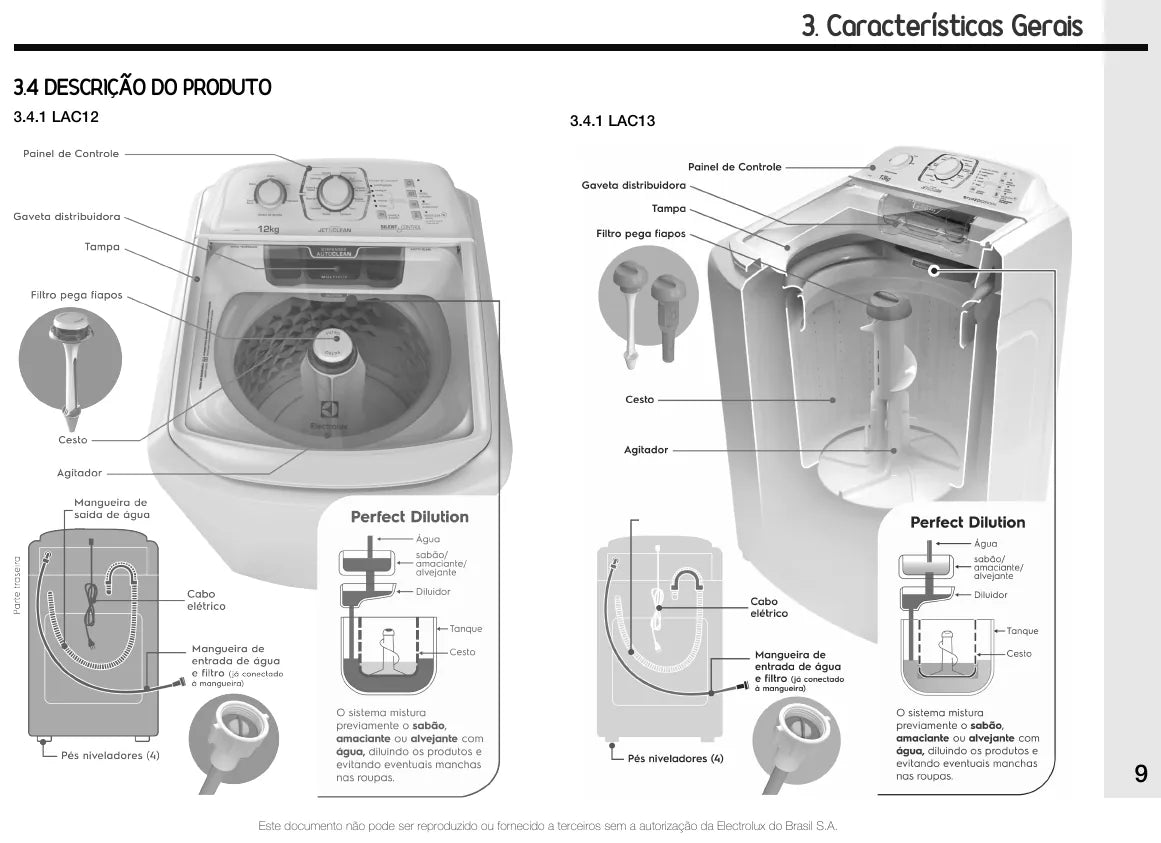

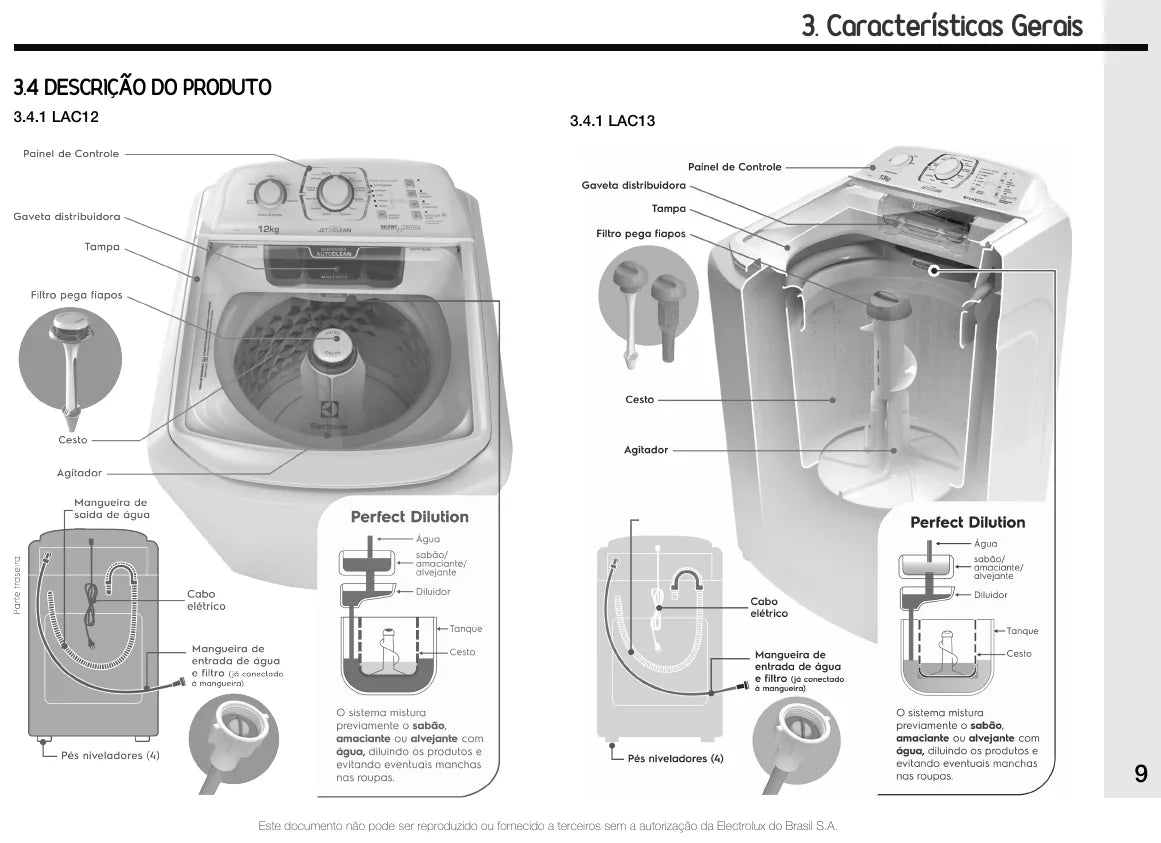

- Fluxograma de funcionamento e descrição do produto
- Painel de controle, tempos dos programas e modo de uso
- Programa tênis, função de reutilizar água e peso das roupas
- Instalação elétrica e hidráulica, nivelamento, fio terra e disjuntores
- Orientações ao consumidor
- Cartas de tempo da LAC12 e da LAC13, com rotinas e rampas
- Diagrama elétrico das duas lavadoras

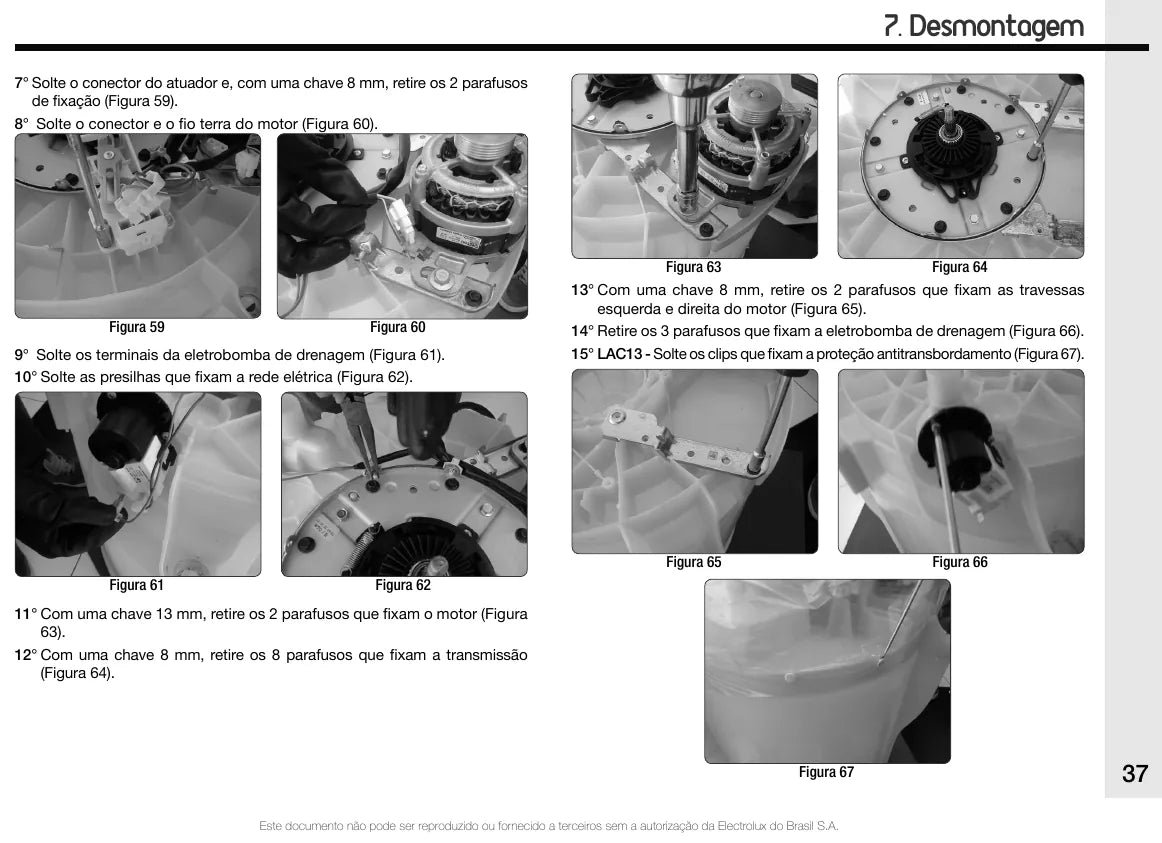

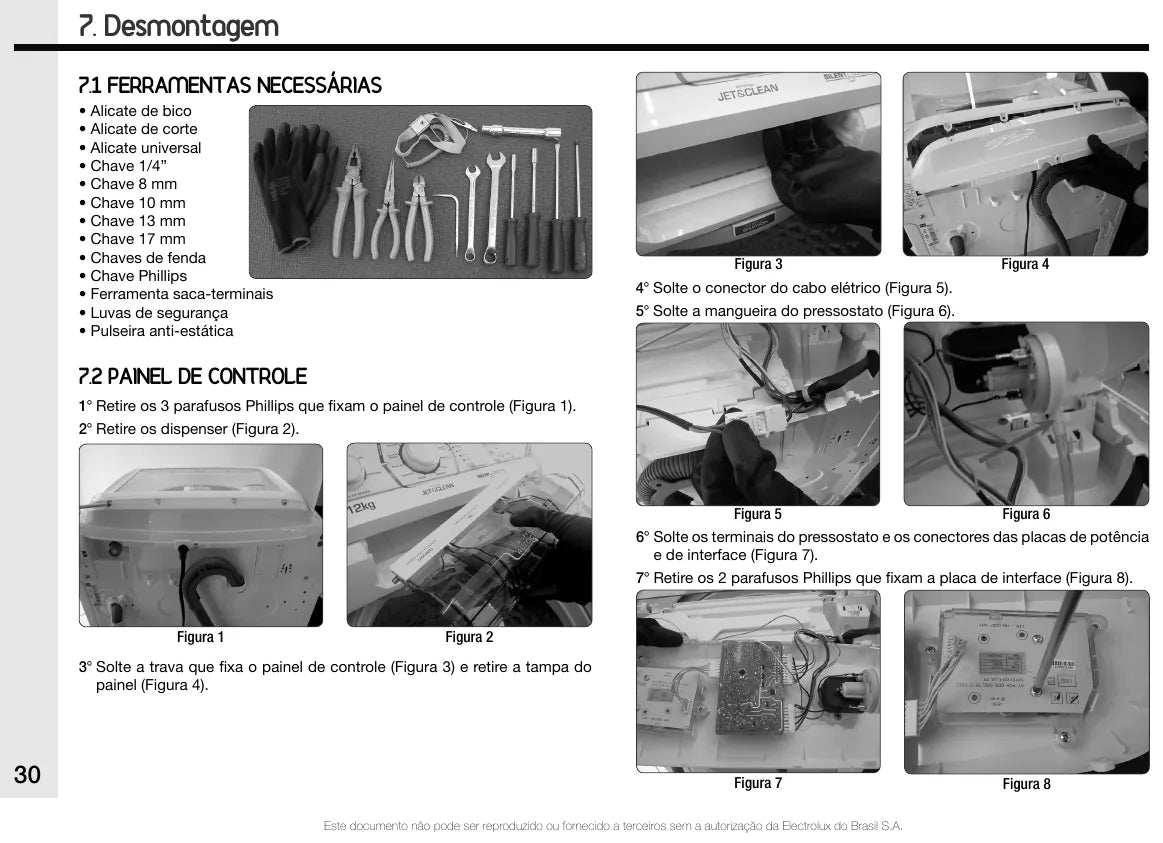

- Desmontagem do painel, do topo, da tampa, da gaveta de sabão, do cesto e do conjunto tanque e mecanismo
- Descrição e teste dos principais componentes, com monitor de autoteste e placa de potência

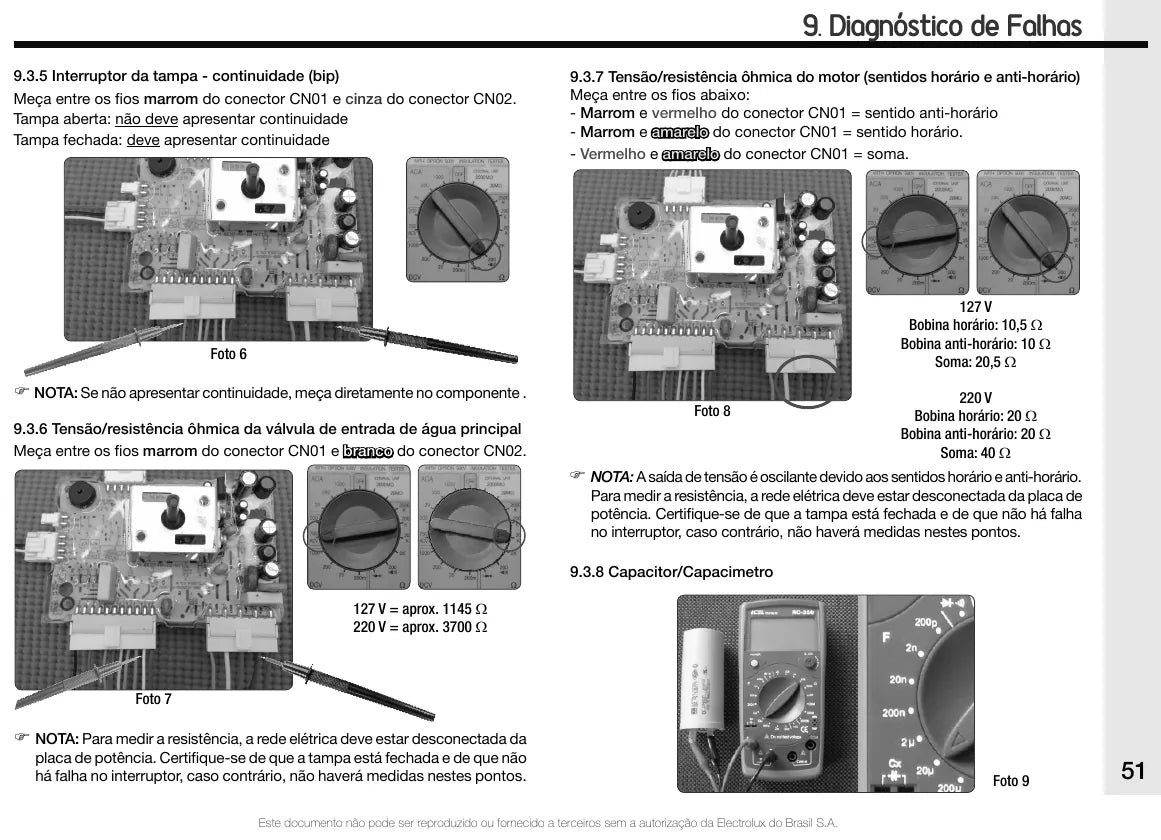

- Diagnóstico de falhas: matriz, testes fotografados e tabela de medição
- Limpeza e manutenção do cesto, da gaveta, do filtro de água e do filtro de fiapos
- Vistas explodidas do gabinete e painel, do tanque e cesto e do mecanismo
Por que vale a pena
- É a sequência de fábrica: desmontagem e montagem na ordem correta, do painel ao mecanismo.
- O diagnóstico começa pelo sintoma e desce pela árvore de defeitos até o componente responsável.
- A tabela de medição diz o valor esperado de cada componente, então o multiímetro decide se recupera ou substitui.
- As cartas de tempo mostram o que a máquina deveria estar fazendo em cada etapa, e revelam a falha que a inspeção visual não mostra.
- Com as vistas explodidas, a peça de reposição é pedida pelo número e não pela descrição.
Para quem é
- Técnicos de assistência autorizada Electrolux em linha branca.
- Oficinas independentes de conserto de lavadoras de roupa.
- Técnicos autônomos que atendem chamado em domicílio.
- Escolas técnicas e cursos de eletrodomésticos que precisam de material real de fábrica.
Perguntas frequentes
Serve para a minha lavadora?
Serve para as Electrolux LAC12 e LAC13 nas quatro versões de fábrica, 21121JBA106, 21121JBA206, 21131JBA106 e 21131JBA206, em 127 V e 220 V.
Quando recebo o material?
Na hora. É download imediato depois da confirmação do pagamento, direto em PDF.
Este é o manual do usuário?
Não. É o manual de serviço da rede autorizada, com autoteste, diagrama elétrico, tabela de medição, desmontagem e vistas explodidas.
Dá para imprimir só uma parte?
Sim. O PDF abre em qualquer computador, celular ou tablet e você imprime apenas as páginas que vai levar para a bancada.
