O Manual de Serviço Electrolux LM13Q e LTM15 é o documento técnico em PDF, com 70 páginas em português, que a rede autorizada usa para consertar as duas lavadoras top load. Traz matrizes de diagnóstico separadas por modelo, com testes fotografados e soluções, mais a tabela de medição dos componentes, o monitor de autoteste, as cartas de tempo, os diagramas elétricos, a desmontagem até o mecanismo e as vistas explodidas.
Destaques deste material
- Um volume só para duas lavadoras top load Electrolux: a LM13Q de 13 kg, com água quente, e a LTM15 de 15 kg.
- Especificações elétricas completas: LM13Q 127 V 11 A / 1450 W e 220 V 9 A / 1900 W; LTM15 127 V 6,7 A / 850 W e 220 V 3,5 A / 765 W, com centrifugação de 720 e 760 rpm.

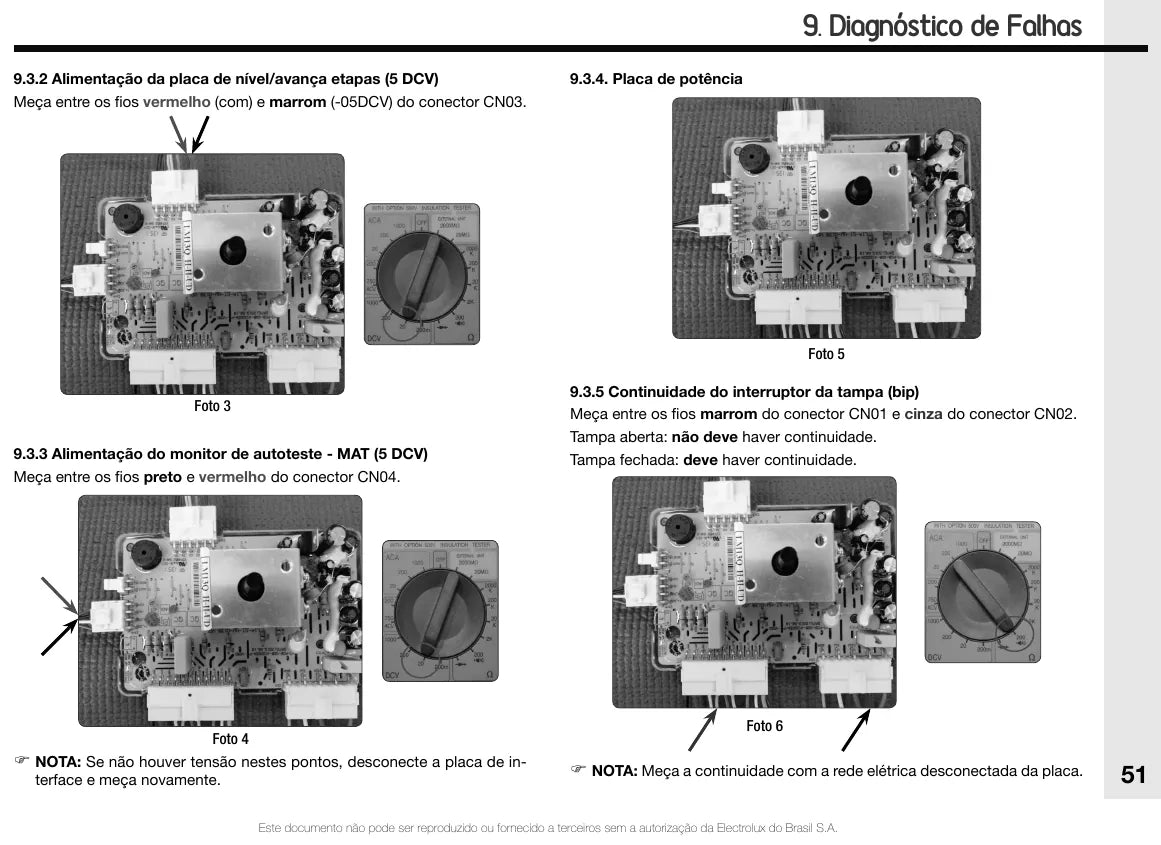

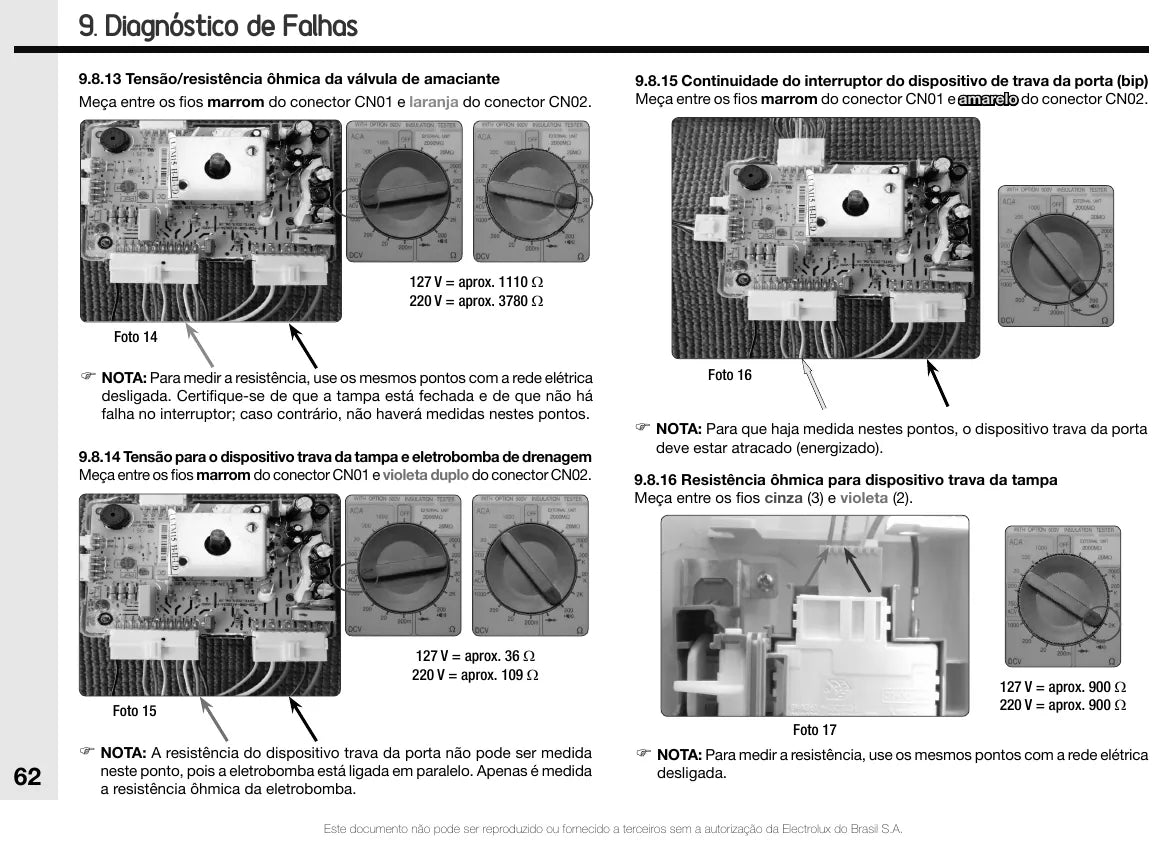

- Matrizes de diagnóstico de falhas independentes para cada modelo, com os testes fotografados, as soluções e a tabela de medição dos componentes.
- Cartas de tempo, rotinas, rampas e diagramas elétricos separados por modelo, incluindo os programas de lavagem quente exclusivos da LM13Q.
- Códigos comerciais e PNC de fábrica (21131KBA106/206 - PNC 900940205/206 e 21151DBA106/206 - PNC 900940207/208) para identificação segura da peça.
- Cobre o programa lava-tênis, os níveis de água até Edredom (183 e 244 litros) e a rotina do monitor de autoteste com os 16 alarmes.
O que este documento cobre
- Especificações técnicas dos dois modelos
- Características gerais e fluxogramas de funcionamento da LTM15 e da LM13Q
- Painéis de controle e programas de lavagem
- Programa lava-tênis
- Programação padrão e bloqueio de funções

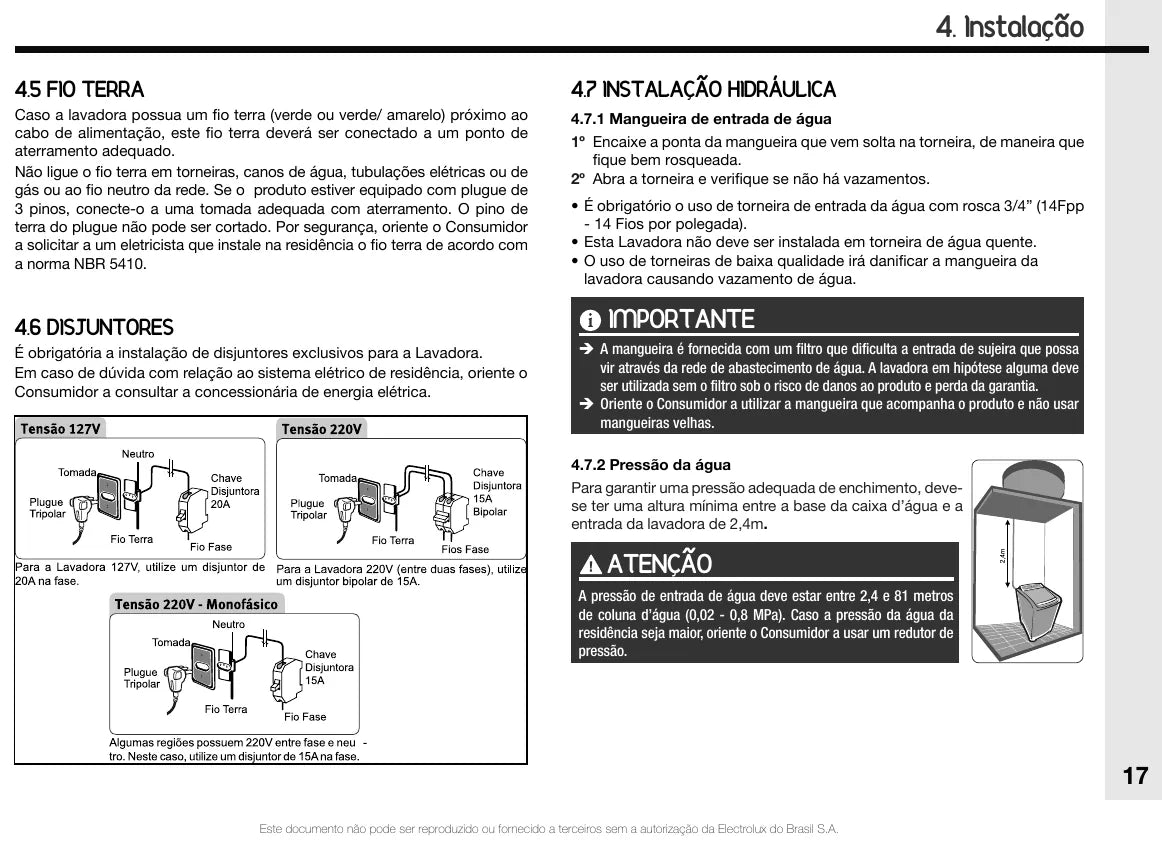

- Instalação elétrica com fio terra e disjuntores, e instalação hidráulica
- Cartas de tempo da LTM15 e da LM13Q
- Rotinas e rampas de funcionamento
- Diagramas elétricos da LM13Q e da LTM15

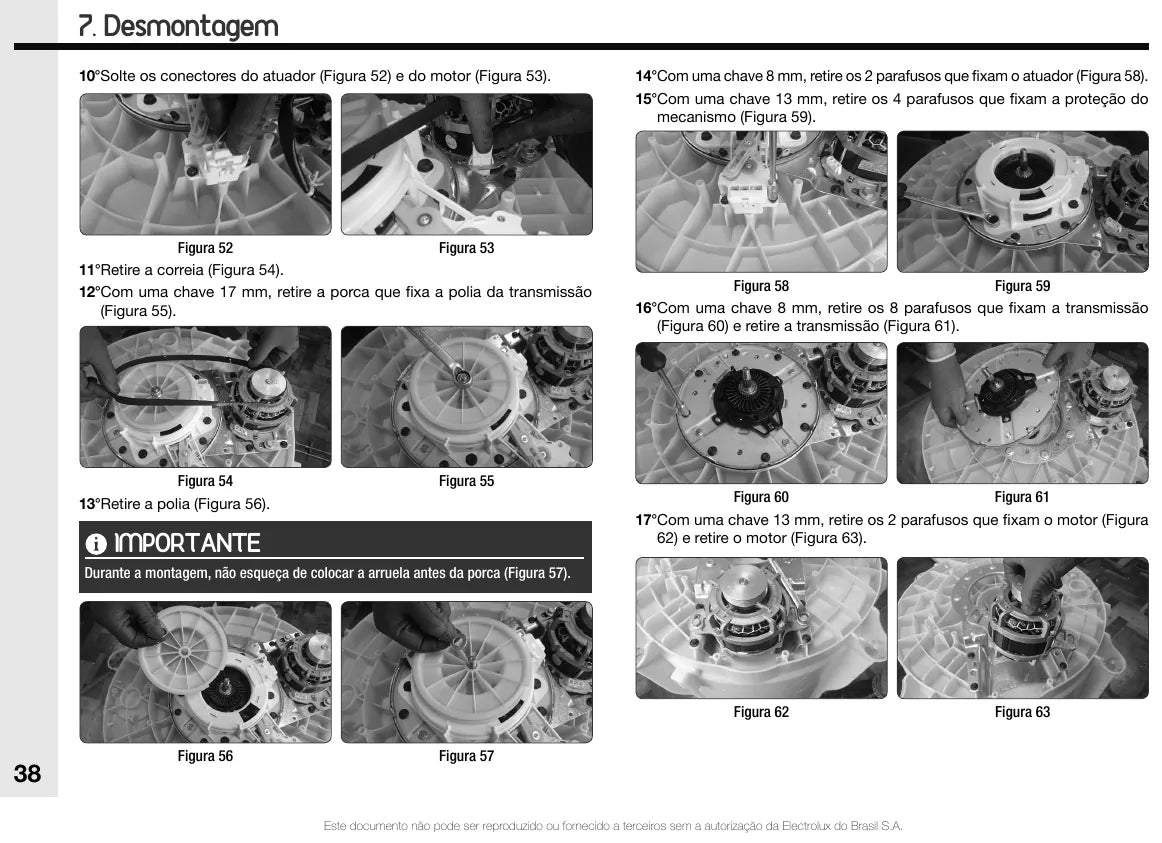

- Desmontagem da tampa, do painel, da placa eletrônica, do tanque, do cesto e do mecanismo
- Monitor de autoteste e placa de potência
- Matriz de diagnóstico de falhas da LM13Q com testes e soluções
- Matriz de diagnóstico de falhas da LTM15 com testes e soluções
- Vistas explodidas do gabinete, do cesto e do conjunto motor/transmissão
Por que vale a pena
- Sequência de fábrica para desmontar e remontar cada modelo, com as etapas na ordem correta.
- Diagnóstico por sintoma: cada modelo tem a sua matriz de falhas, com o teste que confirma a causa e a solução.
- Tabela de medição dos componentes para decidir na bancada entre recuperar e substituir a peça.
- Dois modelos de capacidades diferentes no mesmo documento, com os diagramas elétricos de cada um.
- Vistas explodidas e códigos PNC para pedir a peça correta sem depender de tentativa.
Para quem é
- Técnicos de assistência autorizada de linha branca.
- Oficinas independentes especializadas em lavadoras Electrolux.
- Lavanderias, hotéis e condomínios com máquinas de alta capacidade.
- Profissionais em formação em refrigeração e eletrodomésticos.
Perguntas frequentes
Quais modelos de lavadora estão cobertos?
Duas máquinas no mesmo volume: a Electrolux LM13Q de 13 kg, com programas de água quente, e a Electrolux LTM15 de 15 kg. Cada uma tem carta de tempo, diagrama elétrico e matriz de falhas própria.
Como recebo o arquivo depois da compra?
O download é imediato. Assim que o pagamento é confirmado, o PDF fica disponível para baixar e você guarda no computador, no celular ou no tablet da oficina, sem prazo de entrega e sem frete.
Ele mostra como usar o autoteste?
Sim. Há a rotina completa do monitor de autoteste, com os 16 alarmes, além da leitura da placa de potência e dos procedimentos de teste ligados a matriz de falhas.
Dá para identificar as peças de reposição?
Dá. O manual traz vistas explodidas do gabinete, do cesto e do conjunto motor/transmissão, além dos códigos comerciais e PNC de fábrica de cada versão.
