Descrição
Especificações
O Manual de Serviço Electrolux LTR10, LTR12, LTS12 e LS12Q é o documento técnico em PDF, com 37 páginas em português e inglês, correspondente ao Módulo II dessas lavadoras de roupas top load. É a parte prática do reparo: ferramentas necessárias, desmontagem e montagem do topo, do painel, do tanque e do mecanismo, teste de cada componente, cartas de tempo e rotina de autodiagnóstico.
Destaques deste material
- Quatro lavadoras top load eletromecânicas Electrolux num arquivo só: LTR10, LTR12, LTS12 e LS12Q.
- Revisão 2 do Módulo II, a parte que o técnico usa na bancada: desmontagem, montagem e teste dos principais componentes.
- Tabela de resistência de todos os componentes nas duas tensões, 127 V e 220 V, para conferir com o multímetro.

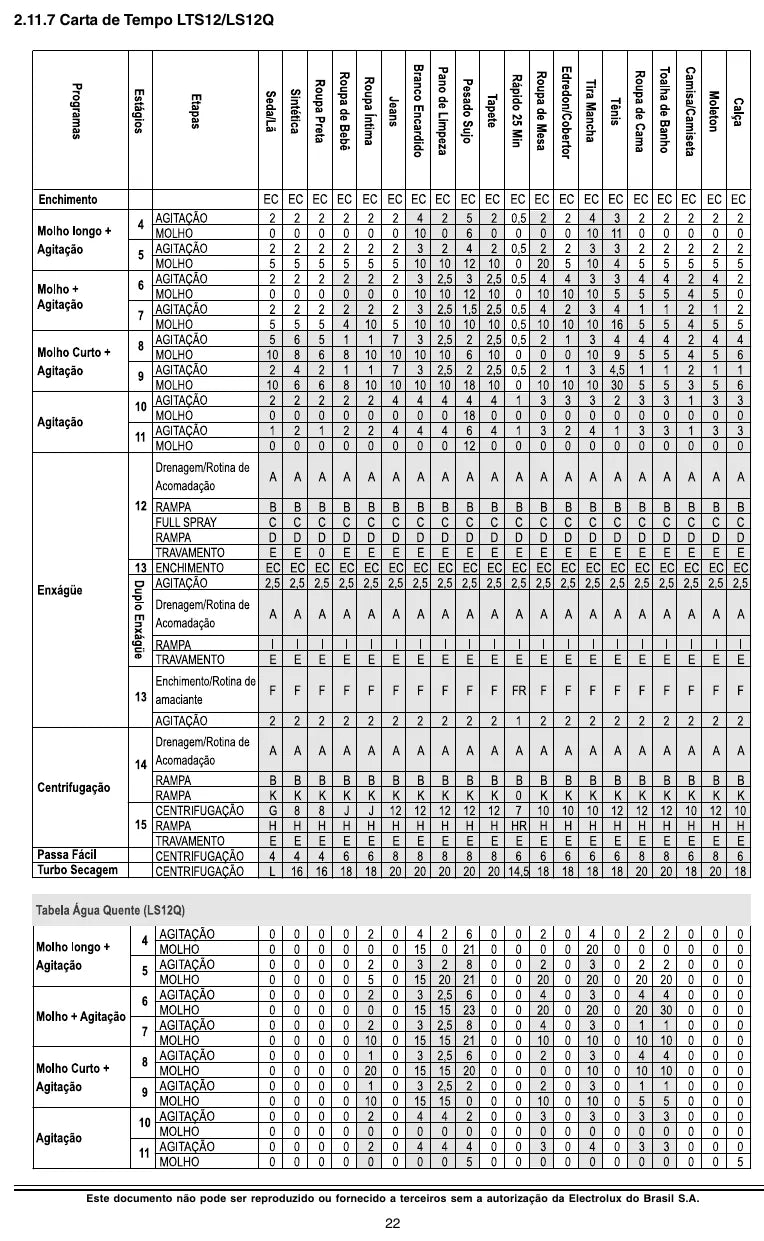

- Cartas de tempo separadas para a LTR10 e para o par LTS12 e LS12Q, com testes elétricos e funcionais de cada família.
- O pressostato eletrônico dos modelos LTS12 e LS12Q aparece com procedimento de teste próprio, diferente do pressostato mecânico.
- Placa eletrônica do fornecedor H&T detalhada, com as entradas pela placa de potência, as teclas e a rotina de autodiagnóstico.
O que este documento cobre
- Ferramentas necessárias para o serviço
- Desmontagem dos componentes do topo e do painel de controle

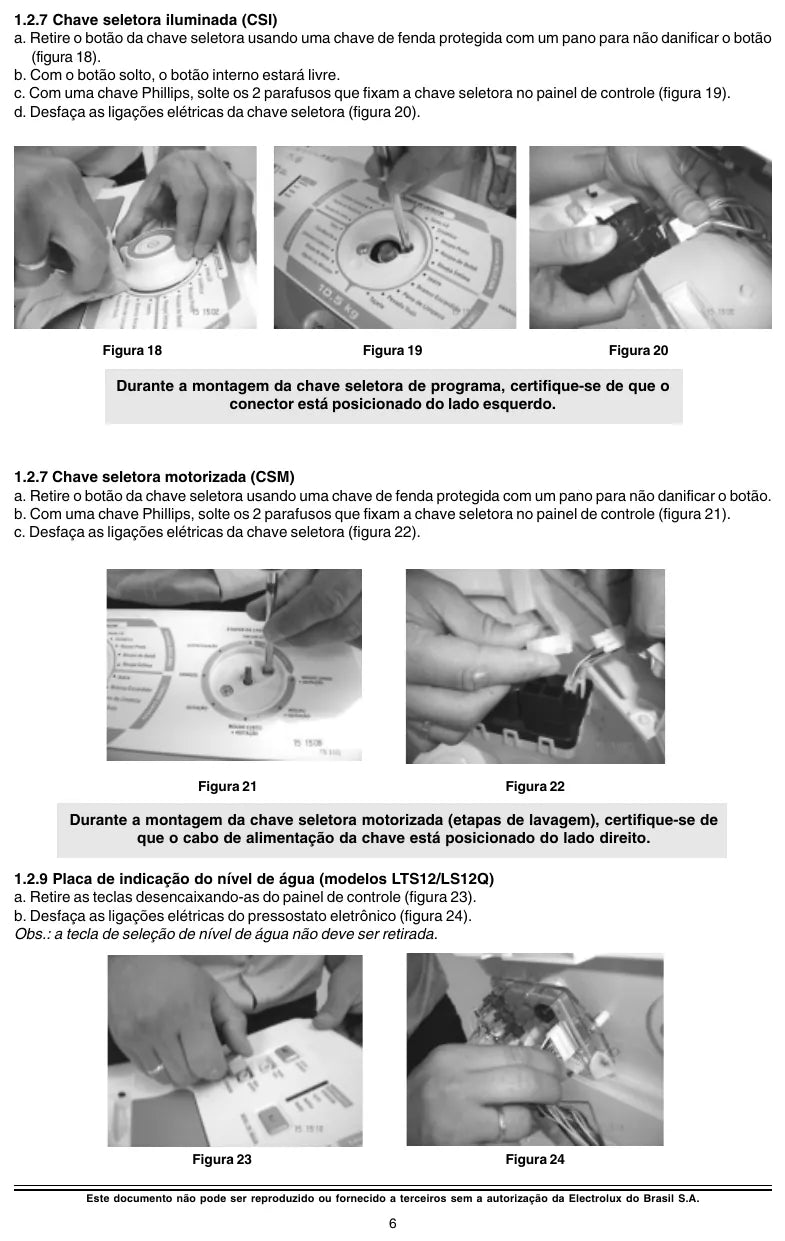

- Chave seletora iluminada
- Desmontagem do conjunto tanque, cesto e mecanismo
- Bomba de drenagem e atuador do freio
- Selo mecânico e guarnição
- Dispositivo de segurança da tampa
- Pressostato mecânico e pressostato eletrônico
- Válvula de entrada de água e capacitor
- Resistência de aquecimento e termostato

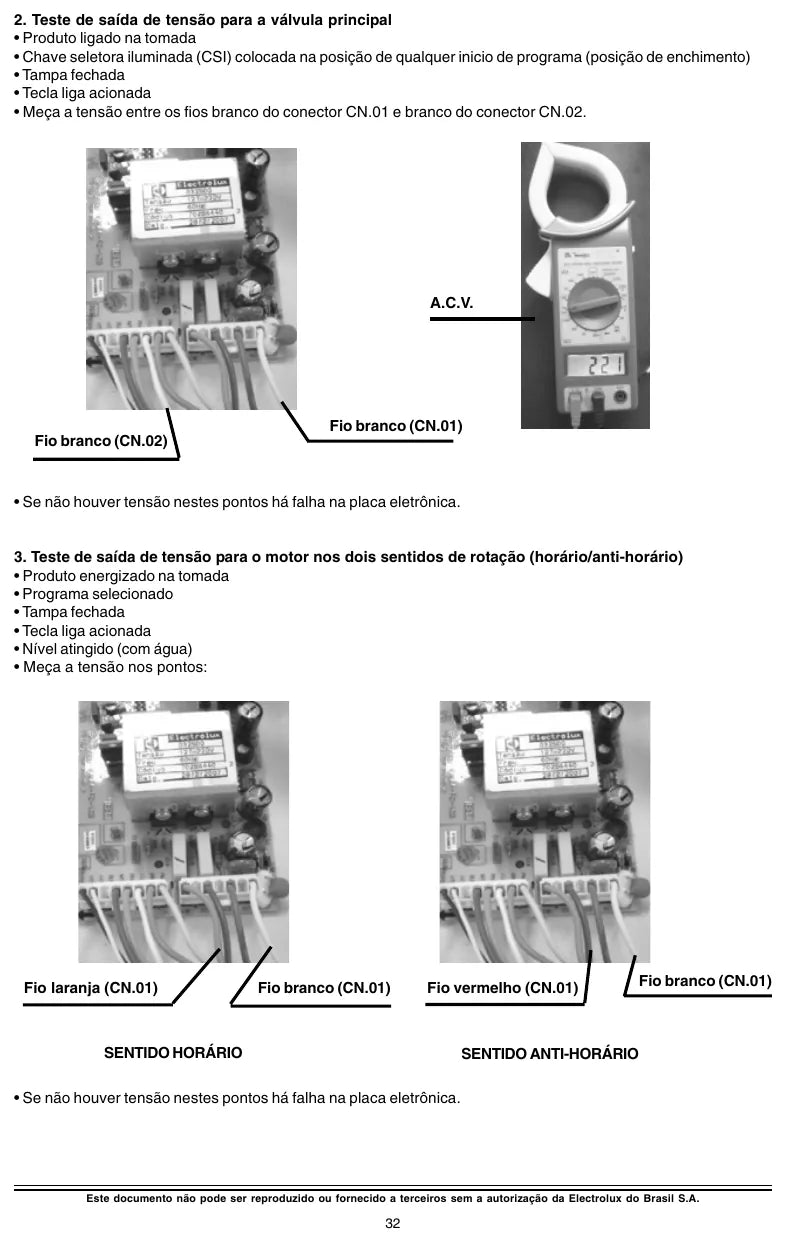

- Placa eletrônica, entradas pela placa de potência e teclas
- Cartas de tempo da LTR10 e do par LTS12 e LS12Q
- Rotina de autodiagnóstico com testes elétricos e funcionais
- Resistência dos componentes em 127 V e em 220 V
Por que vale a pena
- Cada conjunto é aberto na sequência de fábrica, do topo ao mecanismo, e a remontagem sai na ordem inversa sem sobra de peça.
- A rotina de autodiagnóstico parte do sintoma e vai fechando o cerco até o componente responsável.
- A tabela de resistência por tensão dá o valor esperado de cada peça, o critério objetivo entre recuperar e substituir.
- Selo mecânico, guarnição, atuador de freio e dispositivo de segurança da tampa têm procedimento próprio, que são justamente os pontos onde o serviço volta.
- Um documento resolve quatro modelos, e ainda serve de referência cruzada para quem atende a família inteira.
Para quem é
- Técnicos de assistência autorizada Electrolux.
- Oficinas de linha branca que trocam selo, guarnição e mecanismo de lavadora.
- Técnicos autônomos que atendem as famílias LTR e LTS em domicílio.
- Compradores de peças e balconistas que precisam confirmar o componente antes do pedido.
Perguntas frequentes
Quais lavadoras entram neste manual?
Quatro modelos Electrolux: LTR10, LTR12, LTS12 e LS12Q. As cartas de tempo e o teste do pressostato variam entre a LTR10 e o par LTS12 e LS12Q.
O que é o Módulo II?
É o volume de desmontagem, montagem e teste de componentes, com 37 páginas. Especificações completas, instalação e vistas explodidas pertencem ao Módulo I, que não faz parte deste produto.
Em que idioma está?
Em português e inglês, com os procedimentos ilustrados foto a foto, o que facilita mesmo nos trechos em inglês.
Como recebo o arquivo?
Por download imediato assim que o pagamento é confirmado. Você baixa na hora e guarda no celular, no tablet ou no computador da oficina.
Produtos relacionados
- Diagramas Elétricos Lavadora Ltr10 Ltr12 Lts12 Ls12q -
- Manual de Serviço Electrolux LED13, LED14, LED15 e LED17 — Lavadora de Roupas — 62 Páginas em PDF
- Manual de Serviço Electrolux LFE11 — Lavadora de Roupas — 94 Páginas em PDF
Garantias e suporte
Entrega imediata por download logo após a confirmação da compra. Se tiver qualquer dúvida sobre o conteúdo ou sobre a compatibilidade com a sua máquina, fale com a gente pelo WhatsApp (62) 99846-7503 ou pelo e-mail contato@catalogoeservico.com.br — respondemos em horário comercial.
