O Manual de Serviço Electrolux LED13, LED14, LED15 e LED17 é o documento técnico em PDF, com 62 páginas em português, que reúne as quatro lavadoras da linha LED em um volume só. Cada modelo tem a sua carta de tempo e as suas rampas, e o manual segue com diagrama elétrico, desmontagem completa do gabinete ao mecanismo, monitor de autoteste, matriz de diagnóstico de falhas, tabela de medição dos componentes e vistas explodidas.
Destaques deste material
- Quatro lavadoras em um volume: LED13, LED14, LED15 e LED17, de 13, 14, 15 e 17 kg.
- Cada modelo com carta de tempo e rampas próprias, e não uma tabela genérica para a linha inteira.
- Oito códigos comerciais atendidos, de 2113CDBA106 a 2117CDBA206, com os PNC 900941710-00 a 900941745-00 nas versões 127 V e 220 V.
- Dados elétricos por modelo, de 750 W e 5,9 A no LED13 a 850 W e 6,0 A no LED17, com faixas de 116 a 133 V e de 201 a 231 V e centrifugação a 630 rpm.
- Consumo de 0,37 a 0,40 kWh por ciclo e consumo de água por nível, do extrabaixo com 62 L ao extra alto com 222 L no LED17.
- Fecha com matriz de diagnóstico de falhas, tabela de medição dos componentes e vistas explodidas dos três conjuntos principais.
O que este documento cobre
- Especificações técnicas dos quatro modelos, de 13 a 17 kg
- Características gerais e descrição do produto
- Programação padrão, tempos de programa e consumo de água

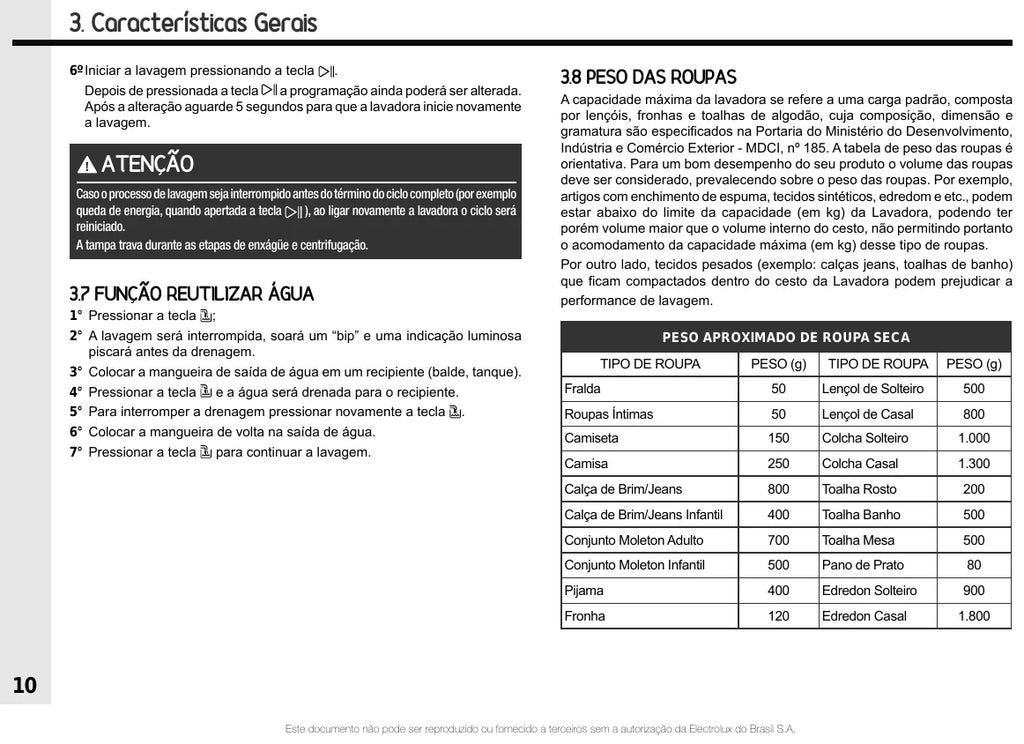

- Função reutilizar água e peso das roupas
- Instalação elétrica e hidráulica
- Orientações ao consumidor
- Cartas de tempo individuais do LED13, LED14, LED15 e LED17
- Rotinas e rampas de cada modelo
- Diagrama elétrico

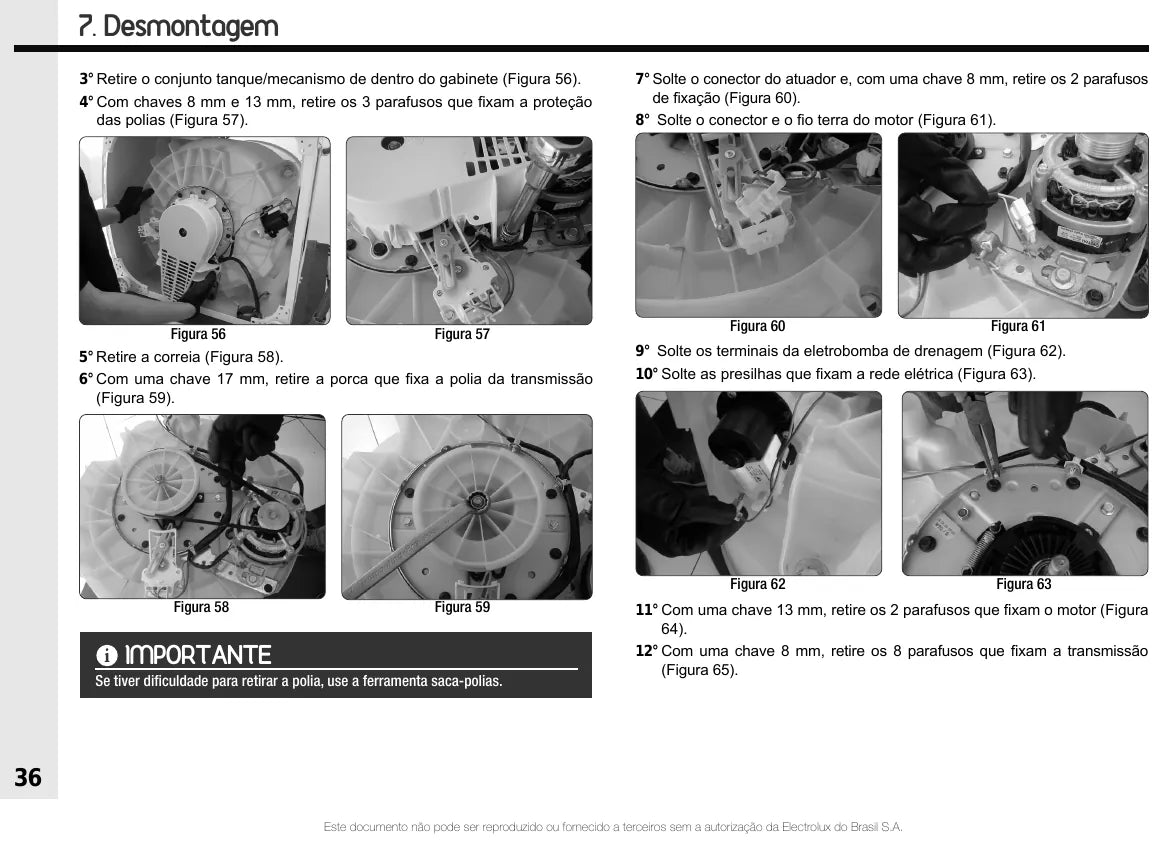

- Desmontagem da tampa, do painel, do topo, do dispenser, do cesto, do tanque e do mecanismo
- Descrição e procedimentos de teste dos principais componentes, com cuidados contra descarga eletrostática
- Monitor de autoteste e placa de potência

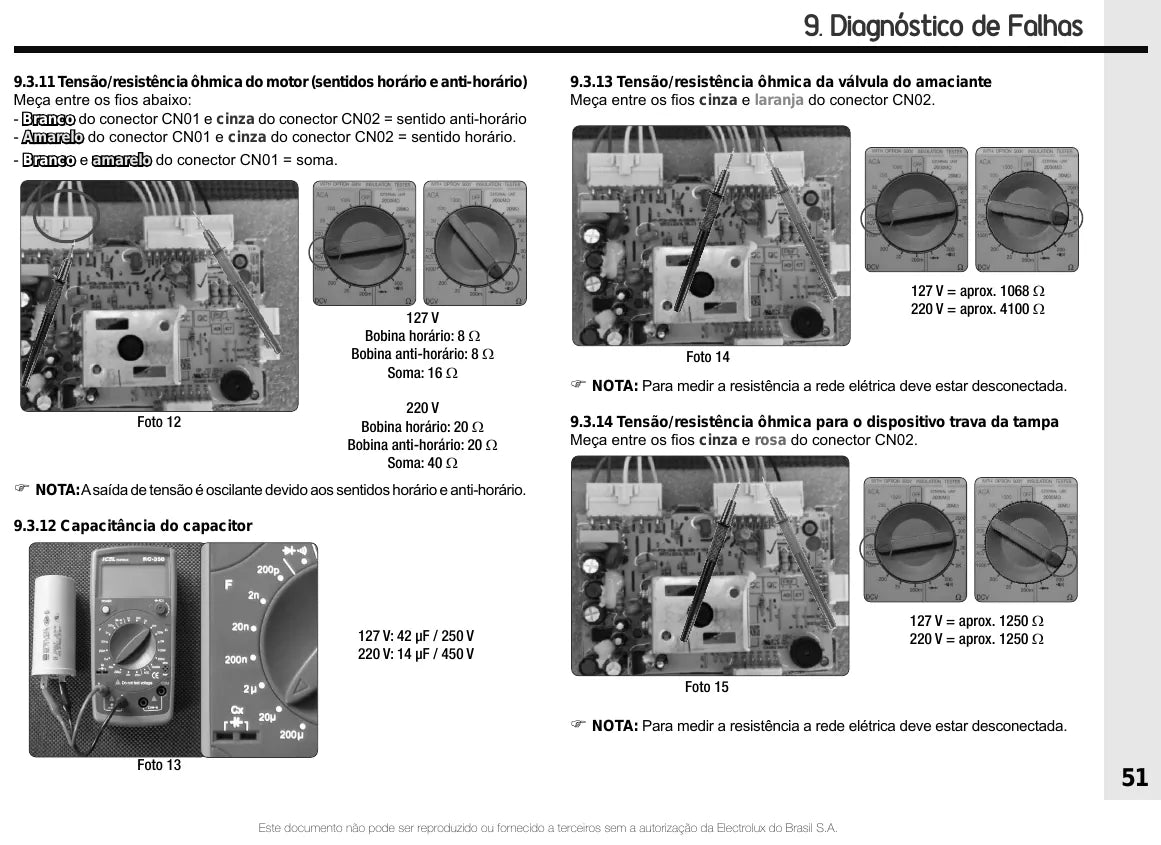

- Matriz de diagnóstico de falhas e tabela de medição dos componentes

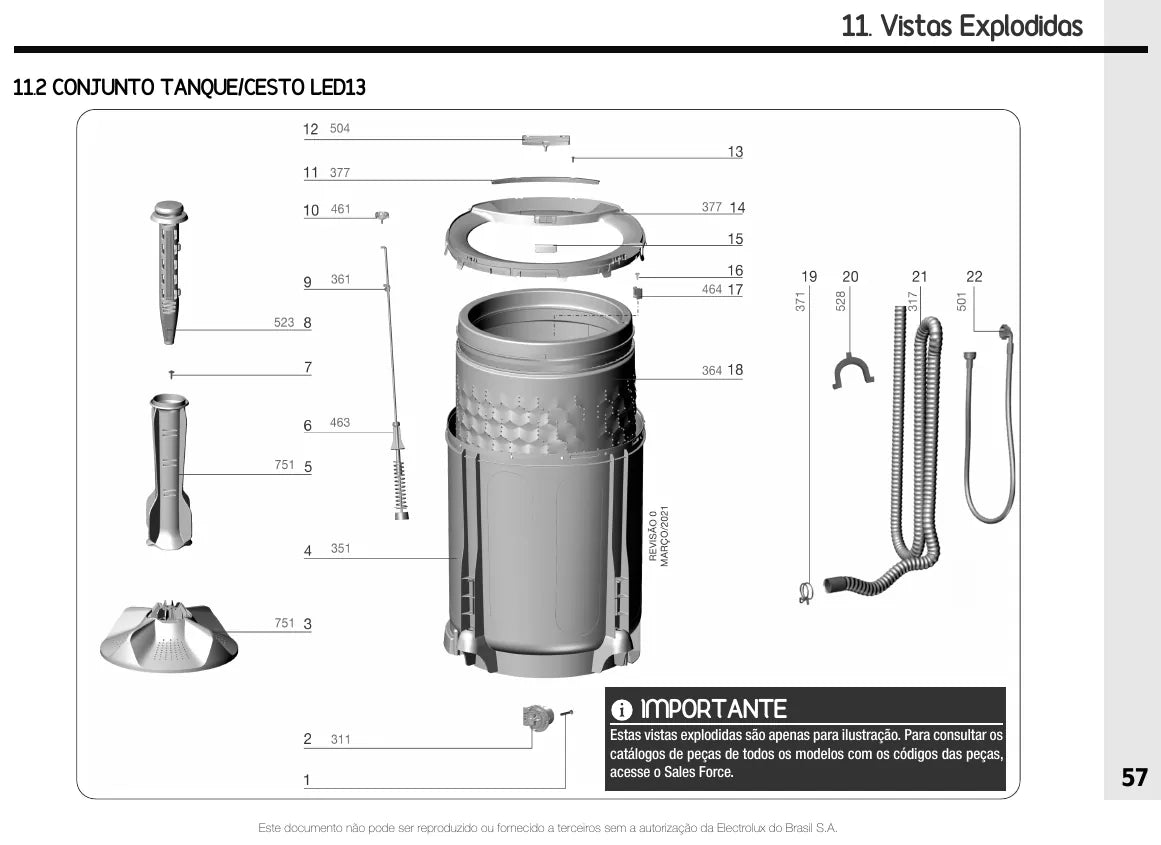

- Vistas explodidas do gabinete com painel, do tanque com cesto e do mecanismo
Por que vale a pena
- A desmontagem segue a ordem de fábrica, do topo ao mecanismo, sem improviso e sem quebrar presilha.
- O diagnóstico é por sintoma: a matriz de falhas liga a reclamação do cliente ao componente que causa o problema.
- O monitor de autoteste mostra o que a placa de potência enxerga, o que abrevia o serviço em bancada.
- A tabela de medição dá o valor esperado de cada componente e separa a peça que ainda serve da que precisa ser trocada.
- As vistas explodidas identificam a peça e a posição de montagem antes do pedido de reposição.
Para quem é
- Assistências técnicas autorizadas e independentes de linha branca.
- Oficinas e técnicos autônomos que atendem lavadoras Electrolux.
- Lojas de peças que precisam confirmar aplicação por código e PNC.
- Lavanderias, condomínios e cursos técnicos com manutenção própria.
Perguntas frequentes
Quais modelos estão cobertos?
As lavadoras Electrolux LED13, LED14, LED15 e LED17, com oito códigos comerciais de 2113CDBA106 a 2117CDBA206 e os PNC correspondentes nas versões 127 V e 220 V.
Cada modelo tem a sua carta de tempo?
Sim. As cartas de tempo e as rampas são apresentadas por modelo, e não em uma tabela única para a linha.
Traz vistas explodidas para pedir peça?
Sim, do gabinete com painel, do tanque com cesto e do mecanismo, o que permite identificar o componente e a posição dele.
Em quanto tempo recebo?
Na hora. A entrega é por download imediato assim que o pagamento é aprovado, com o arquivo liberado para computador, tablet ou celular.
