O Manual de Serviço Electrolux LTD09 e LTD11 é o documento técnico em PDF, com 52 páginas em português, que a rede autorizada usa para atender essas duas lavadoras de roupas. Ele reúne especificações, cartas de tempo, rotinas de enchimento e drenagem, diagrama elétrico de cada modelo, desmontagem até o tanque e o mecanismo, monitor de autoteste e a matriz de diagnóstico de falhas. Termina com as vistas explodidas para você identificar a peça certa.
Destaques deste material
- Duas lavadoras da série LTD no mesmo manual de fábrica: a LTD09 e a LTD11.
- Capacidades reais de 8 kg na LTD09 e 10 kg na LTD11, com centrifugação de 660 e 720 rpm.
- Dados elétricos nas duas tensões, 127 V com faixa de trabalho de 116 a 133 V e 220 V de 201 a 231 V.
- PNC de fábrica prontos para o pedido de peça: 913514935 e 913514936 na LTD09, 913514933 e 913514934 na LTD11.
- Diagrama elétrico próprio de cada modelo, acompanhado das cartas de tempo, das rampas e das rotinas de enchimento, drenagem e amaciante.
- Matriz de diagnóstico de falhas com o teste, a foto do componente e a solução em sequência, além das vistas explodidas de gabinete, cesto e transmissão.
O que este documento cobre
- Especificações técnicas
- Características gerais e fluxograma de funcionamento

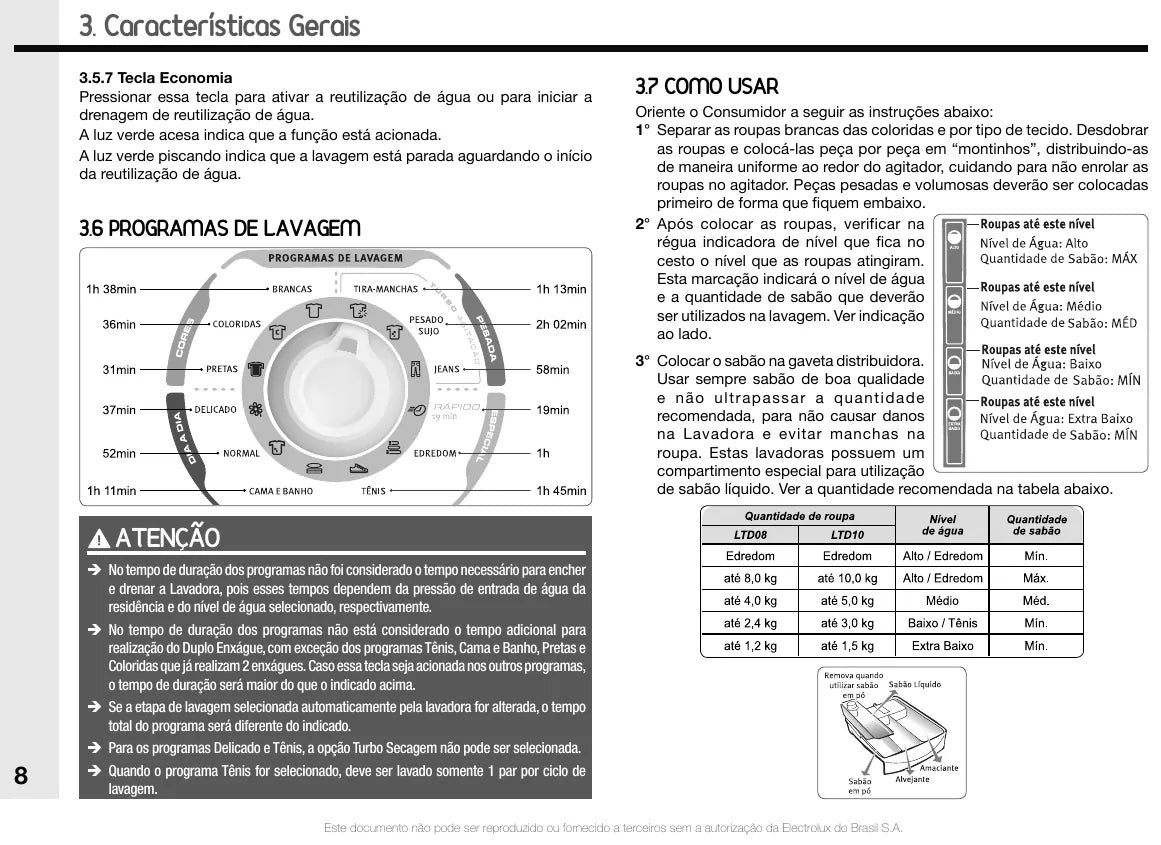

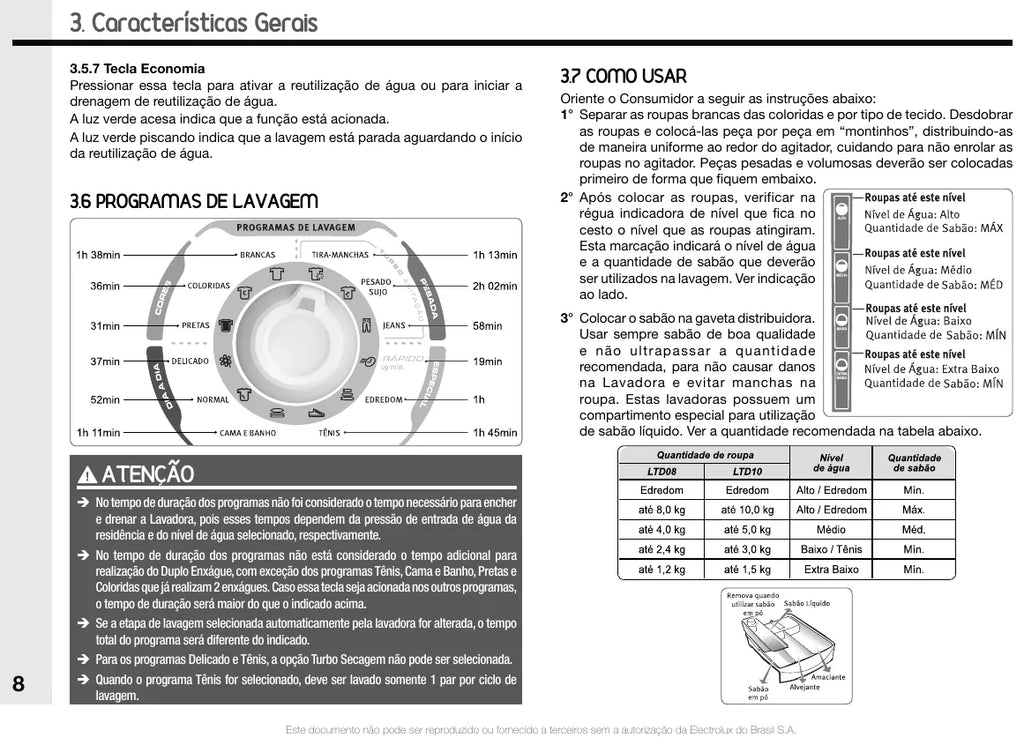

- Painéis de controle e programas de lavagem
- Programa lava-tênis, função economia e bloqueio de funções
- Instalação elétrica e hidráulica
- Orientações ao consumidor
- Cartas de tempo da LTD09 e da LTD11
- Rotinas de enchimento, drenagem e amaciante
- Rampas de acionamento e diagramas elétricos dos dois modelos

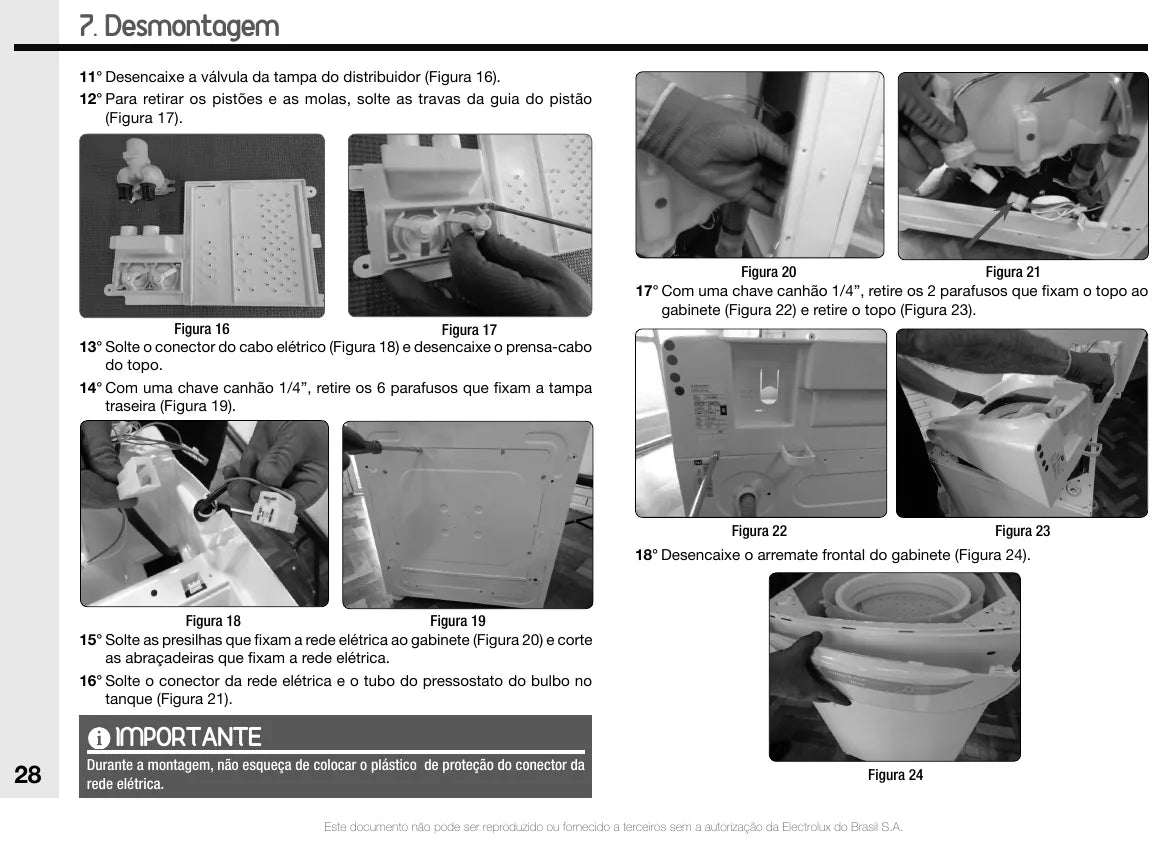

- Desmontagem da tampa, do painel, da placa eletrônica, do topo, do tanque e do mecanismo

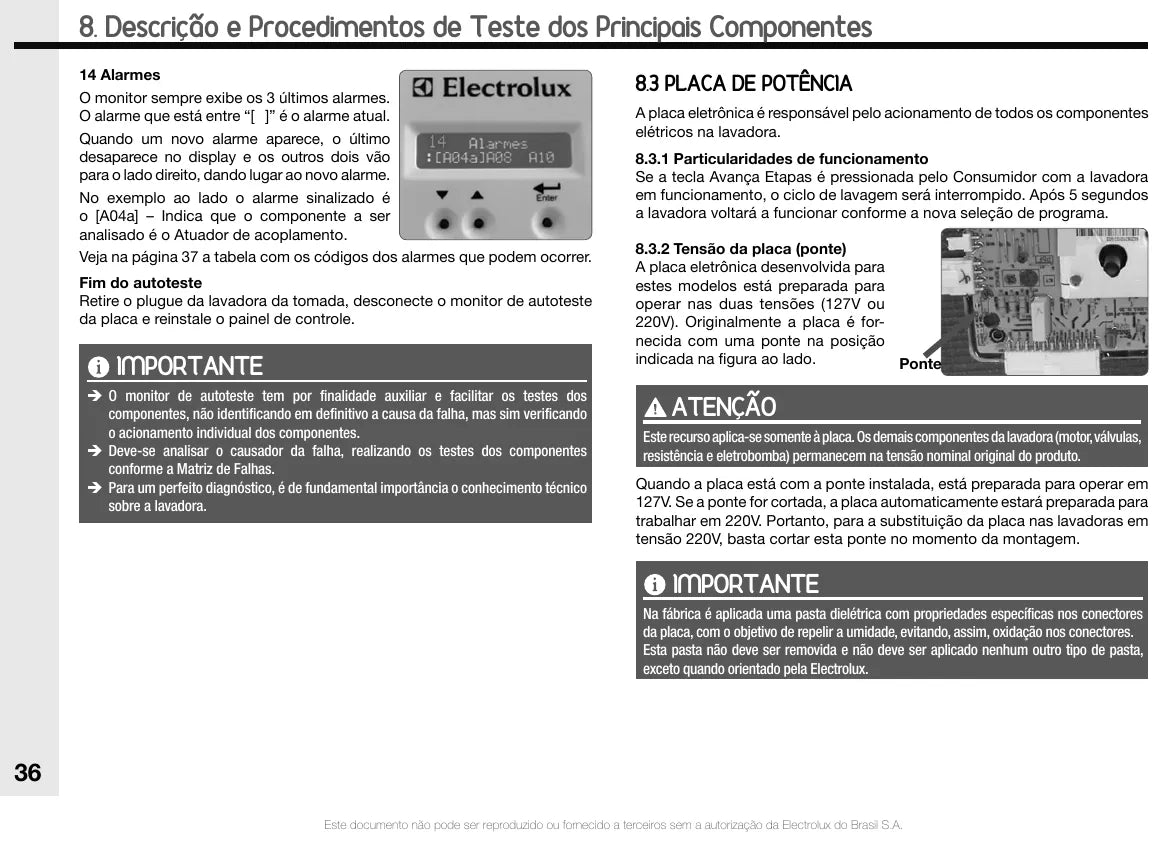

- Monitor de autoteste, placa de potência e descrição dos componentes

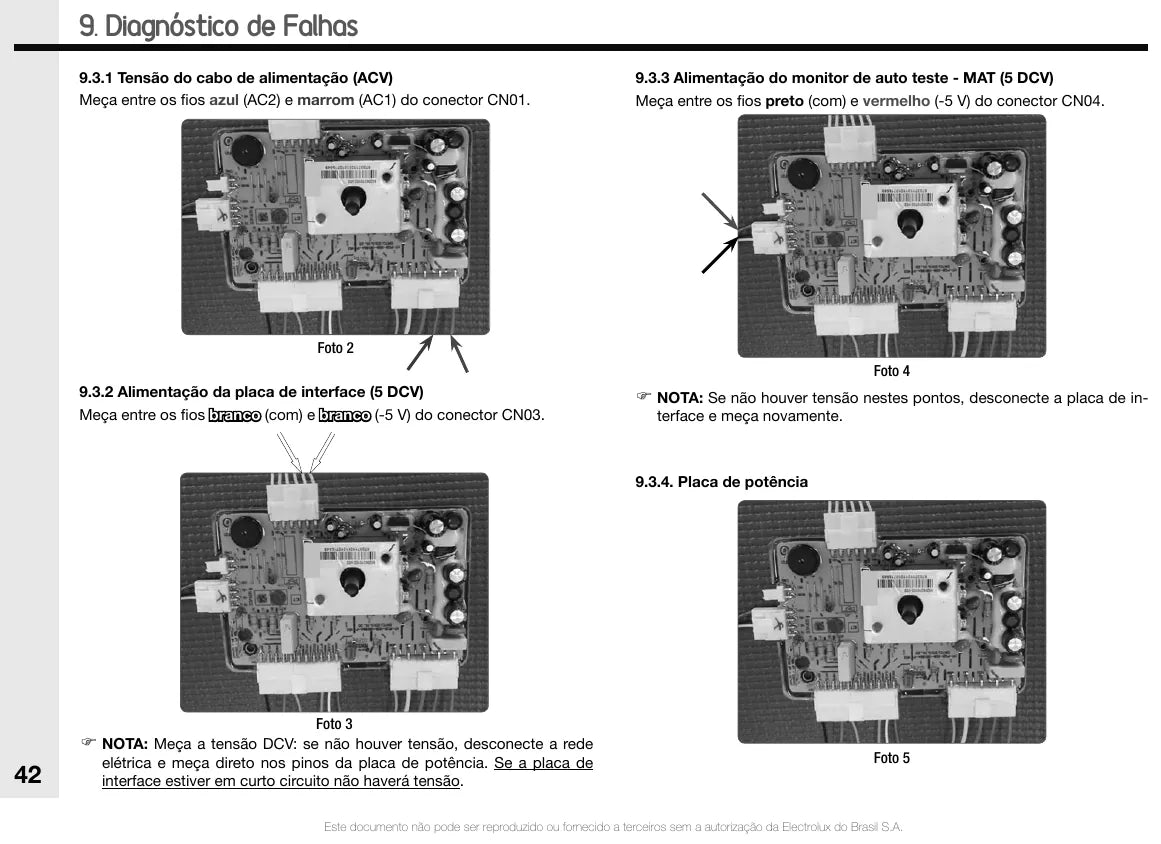

- Matriz de diagnóstico de falhas e tabela de medição
- Limpeza e manutenção
- Vistas explodidas do gabinete, do cesto e do conjunto motor e transmissão
Por que vale a pena
- A desmontagem vem na ordem de fábrica, do painel ao mecanismo, o que evita quebrar clipe e arrebentar chicote.
- O monitor de autoteste aciona uma carga de cada vez, e assim você separa em minutos defeito de placa e defeito de componente.
- A matriz de diagnóstico começa pelo sintoma e termina na peça, sem troca no chute.
- A tabela de medição traz o valor esperado de cada componente, e é ela que decide entre recuperar e substituir.
- As vistas explodidas mostram a posição e a ordem de montagem das peças, útil na hora de pedir a reposição certa.
Para quem é
- Assistência técnica autorizada Electrolux que atende a linha de lavadoras.
- Oficina de linha branca que trabalha com várias marcas e precisa do dado de fábrica.
- Técnico autônomo que faz atendimento em domicílio e leva o manual no celular.
- Comprador de peças que quer conferir a posição e o encaixe antes de fazer o pedido.
Perguntas frequentes
Serve para quais modelos?
Serve para as lavadoras Electrolux LTD09 e LTD11, nas versões 127 V e 220 V. Vale lembrar que o número do modelo não é a capacidade: a LTD09 lava 8 kg e a LTD11 lava 10 kg.
A entrega é na hora?
Sim, o download é imediato. Confirmado o pagamento, o PDF fica liberado para baixar quantas vezes você precisar dentro do prazo do link.
Tem o diagrama elétrico dos dois modelos?
Tem. Cada modelo recebe o seu diagrama elétrico, com as rampas de acionamento e as cartas de tempo correspondentes.
Ajuda a pedir peça de reposição?
Ajuda. As vistas explodidas do gabinete, do cesto e do conjunto motor e transmissão mostram a posição de cada peça, e a tabela de especificações traz os PNC de fábrica de cada versão.
