Descrição
Especificações
O Manual de Serviço Electrolux LPR13, LPR14, LPR16 e LPR17 é o documento técnico em PDF, com 66 páginas em português, que atende as quatro lavadoras top load da série LPR num volume só. Traz especificações por modelo, consumo de água nível a nível, cartas de tempo, rampas, diagrama elétrico, desmontagem até o mecanismo, monitor de autoteste e a matriz de diagnóstico com tabela de medição em ohms. Serve para diagnosticar, desmontar e reparar com o dado de fábrica.
Destaques deste material
- Quatro lavadoras top load em um volume só: LPR13, LPR14, LPR16 e LPR17.
- Códigos comerciais e PNC de cada versão 127 V e 220 V, de 21131RBA106 a 57171RBA206, prontos para o pedido de peça.
- Especificações completas de 13, 14, 16 e 17 kg de roupa seca, centrifugação de 630 rpm e consumo de 0,40 a 0,53 kWh por ciclo.
- Consumo de água tabelado nível a nível, do extrabaixo com 60 litros ao ciclo edredom com até 242,2 litros.
- Cartas de tempo e rampas de cada modelo, com rotinas de drenagem separadas para LPR13, LPR14 e LPR16 e para o LPR17.
- Vistas explodidas do LPR17, cuja mecânica é comum à linha, somadas à matriz de diagnóstico de falhas e à tabela de medição em ohms.
O que este documento cobre
- Especificações técnicas de cada modelo
- Como a lavadora funciona e fluxograma de funcionamento
- Painel de controle, bloqueio de funções e tempos dos programas
- Função reutilizar água
- Instalação elétrica, fio terra e dimensionamento de disjuntores
- Instalação hidráulica
- Orientações ao consumidor
- Diagrama elétrico e rotinas de funcionamento
- Cartas de tempo dos modelos LPR13, LPR14, LPR16 e LPR17
- Rampas de acionamento
- Desmontagem do painel, do topo, do cesto, do tanque e do mecanismo
- Monitor de autoteste e placa de potência

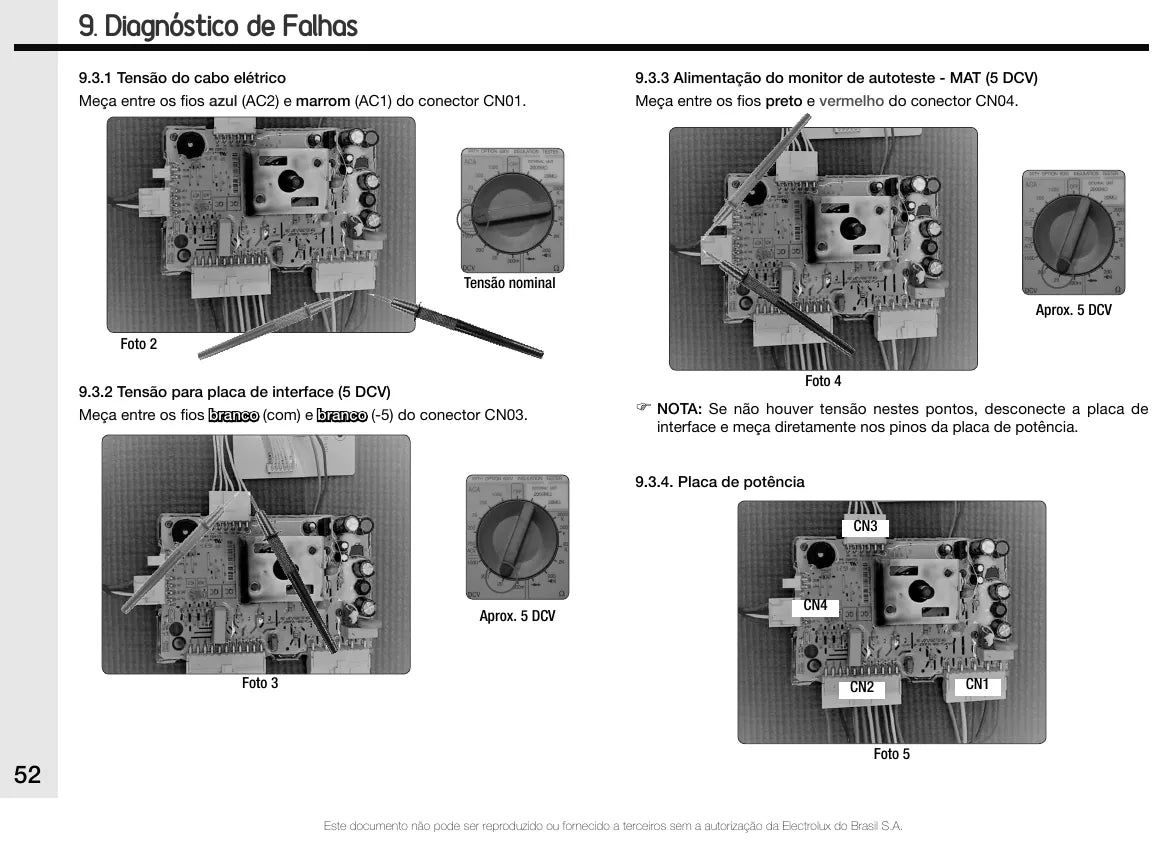

- Diagnóstico de falhas e tabela de medição dos componentes

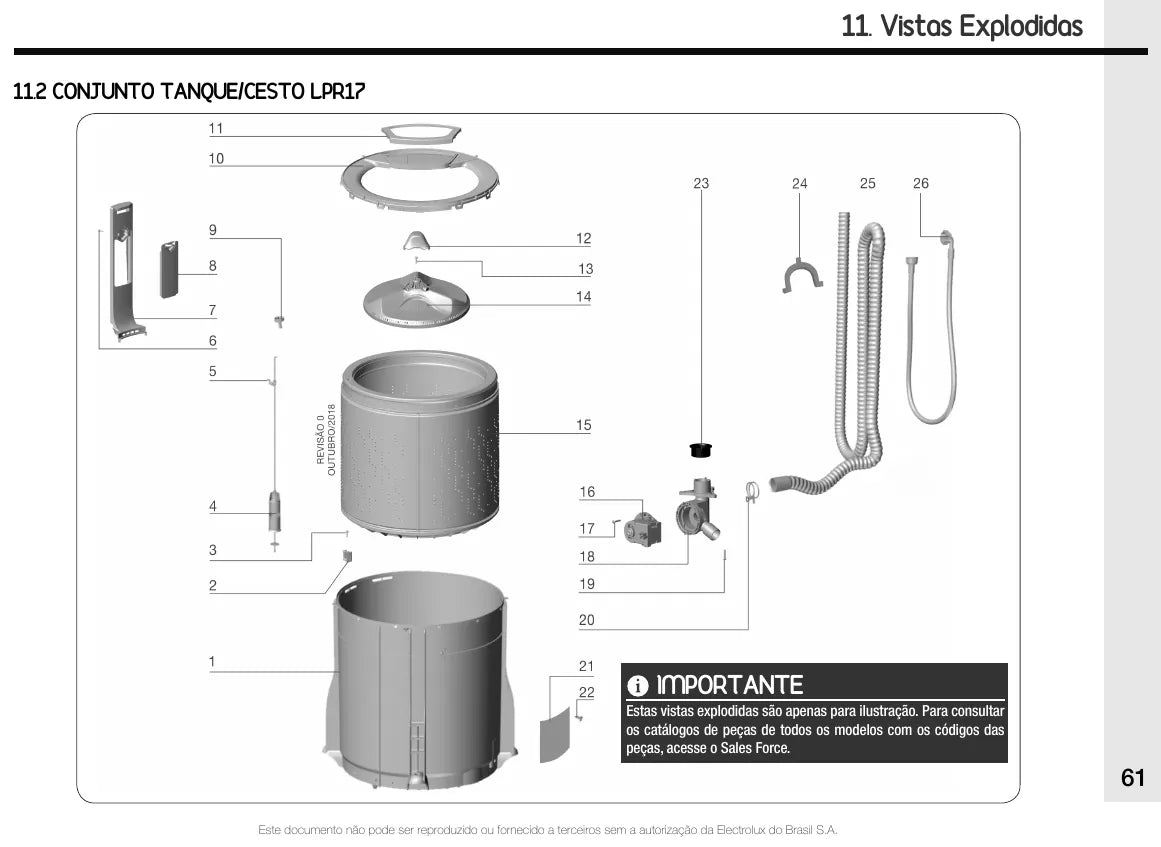

- Vistas explodidas do gabinete, do conjunto tanque e cesto e do mecanismo
Por que vale a pena

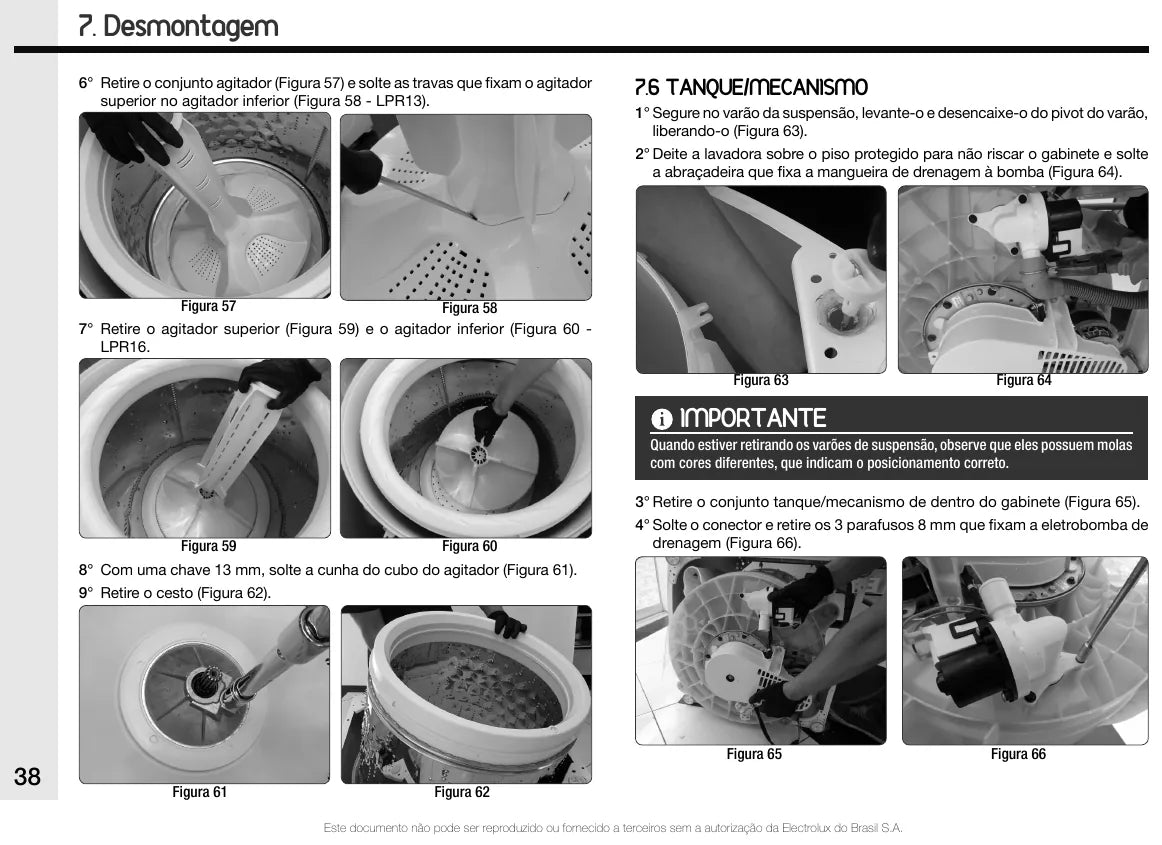

- Cada etapa de desmontagem vem na sequência de fábrica, com a foto do ponto de fixação, o que poupa gabinete amassado e presilha quebrada.
- O diagnóstico parte do sintoma, percorre os testes na ordem e termina no componente, sem troca de peça no chute.
- A tabela de medição em ohms mostra o valor esperado de motor, resistência, válvula e bomba, e é ela que separa recuperar de substituir.
- O monitor de autoteste aciona carga por carga, o que isola rapidamente defeito de placa e defeito de componente.
- As vistas explodidas mostram a posição e a ordem de montagem das peças na hora de remontar e de pedir reposição.
Para quem é
- Assistência autorizada Electrolux que atende a família LPR de alta capacidade.
- Oficina de linha branca que precisa da carta de tempo e do diagrama corretos por modelo.
- Técnico autônomo que atende lavadoras de 13 a 17 kg em domicílio.
- Lavanderia e condomínio que fazem a própria manutenção preventiva.
Perguntas frequentes
Quais modelos estão cobertos?
Cobre as lavadoras Electrolux LPR13, LPR14, LPR16 e LPR17, nas versões 127 V e 220 V, com especificações, cartas de tempo e rotinas separadas por modelo.
Quando recebo o PDF?
Na hora. O download é imediato depois da confirmação do pagamento e o arquivo pode ser salvo no computador ou no celular.
As vistas explodidas são de todos os modelos?
As vistas explodidas apresentadas são do LPR17, cuja mecânica de tanque, cesto e transmissão é comum à linha. As especificações, cartas de tempo e rotinas, essas sim, são detalhadas modelo a modelo.
Serve para fazer o diagnóstico eletrônico?
Serve. Traz o monitor de autoteste, a matriz de diagnóstico de falhas, os procedimentos de teste e a tabela de medição de todos os componentes.
