Descrição
Manual de Serviço Rolo Compactador Vibratório Caterpillar CB-14 — arquivo PDF com 1.497 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.

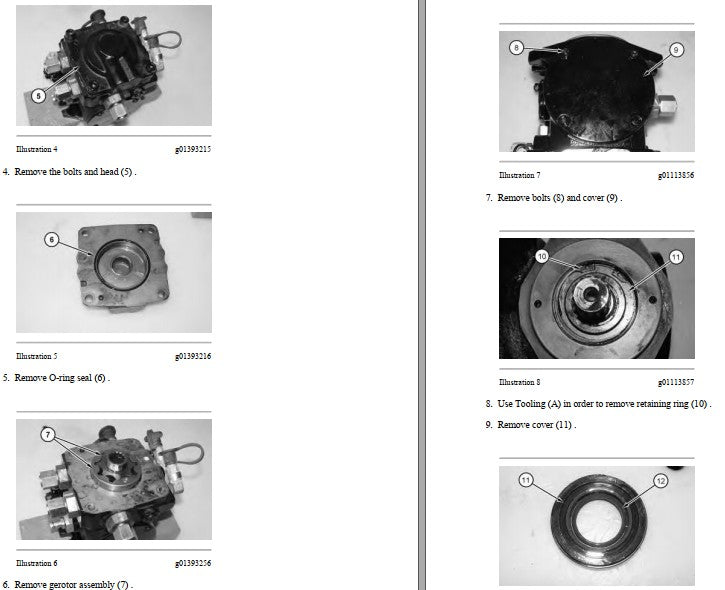

Referência oficial do fabricante: KENR6744-01 (motor) e KENR5746-02 (sistemas da máquina), com publicação de 01/11/2007. Importante: um único manual não cobre todas as séries — cada série possui seu manual específico. As informações técnicas e especificações contidas nesta descrição foram extraídas da série DTT0001-UP, aplicável ao CB-14 Vibratory Compactor DTT equipado com motor C1.1. Inclui vistas explodidas de componentes (biela, pistão, cubo flangeado), procedimentos fotografados passo a passo (remoção de O-ring, gerotor, pistão de freio), tabelas completas de tolerâncias para mancais de biela e principais, gráfico de tensão de correias e diagramas do grupo de linhas vibratórias dianteira e traseira. PDF pesquisável com índice navegável.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CB-14
- Tipo: Rolo Compactador Vibratório
- Páginas: 1.497
- Tamanho: 101.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: KENR6744-01 / KENR5746-02
- Anos: 2007
- Série: DST0001-UP e DTT0001-UP (dados extraídos da série DTT0001-UP)
- Motor: C1.1
Procedimentos e Sistemas Cobertos

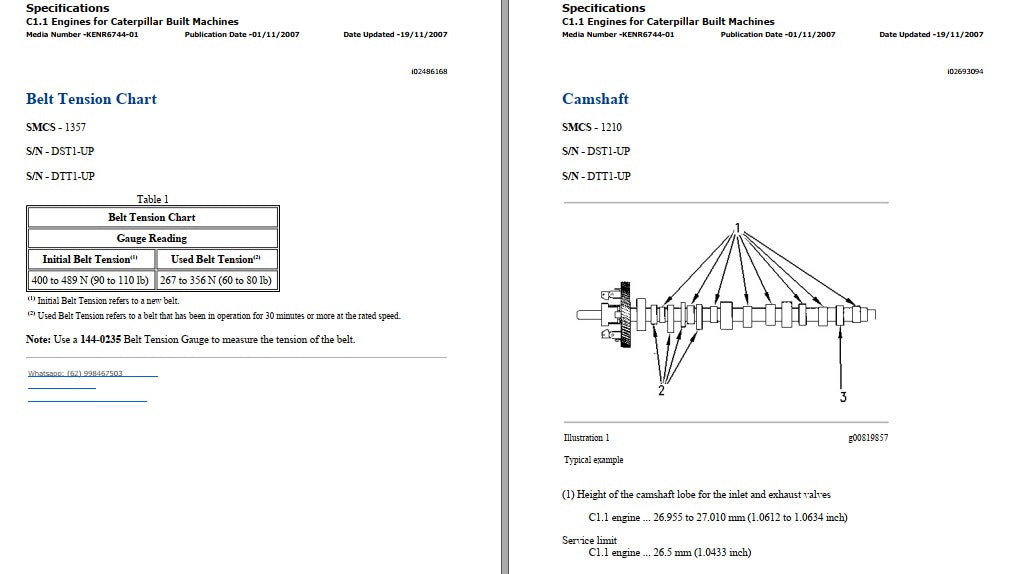

Motor C1.1: biela (connecting rod) com marcações de montagem, eixo comando de válvulas (camshaft), mancal de biela (connecting rod bearing journal), mancal principal (main bearing journal), tensão de correias (belt tension chart), tolerâncias, folgas e limites de serviço.

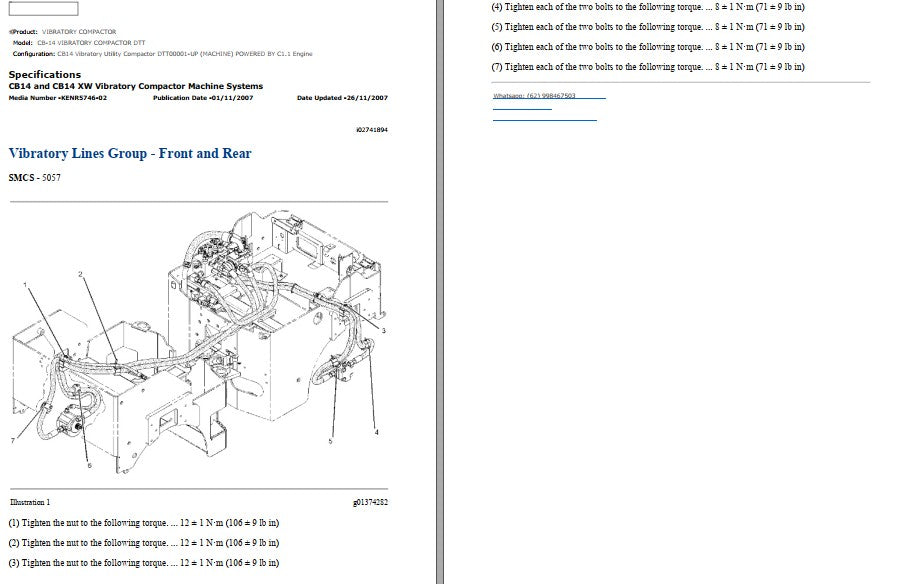

Sistemas Hidráulicos e Vibração: grupo de linhas vibratórias dianteira e traseira (vibratory lines group – front and rear), bombas e motores hidráulicos, conjunto gerotor, válvulas de controle, vedações O-ring e torques de fixação.

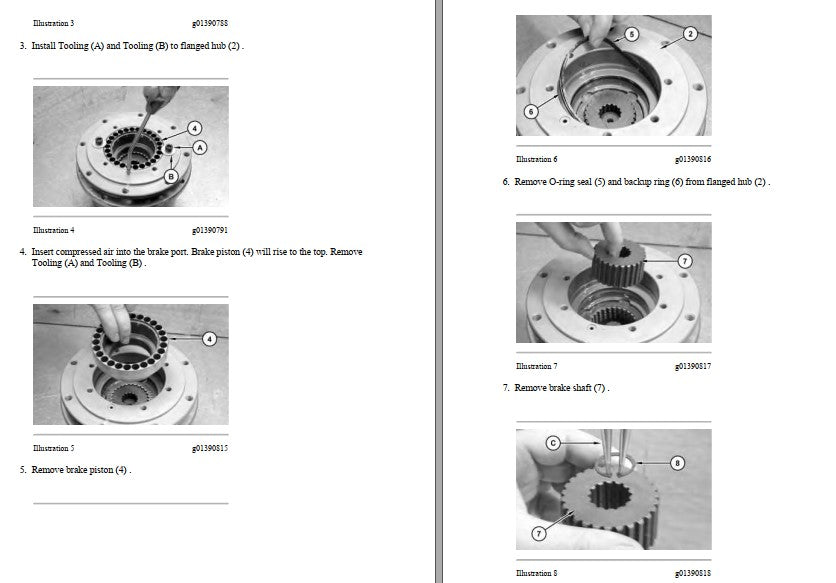

Transmissão e Freios: pistão de freio (brake piston), cubo flangeado (flanged hub), eixo de freio (brake shaft), retentores e anéis de vedação, procedimentos de remoção e instalação com ar comprimido e ferramentas específicas.
Diagnóstico e Ajustes: especificações de fábrica, valores de torque, folgas, pressões e procedimentos de verificação com ferramentas específicas, incluindo o medidor de tensão de correia 144-0235.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

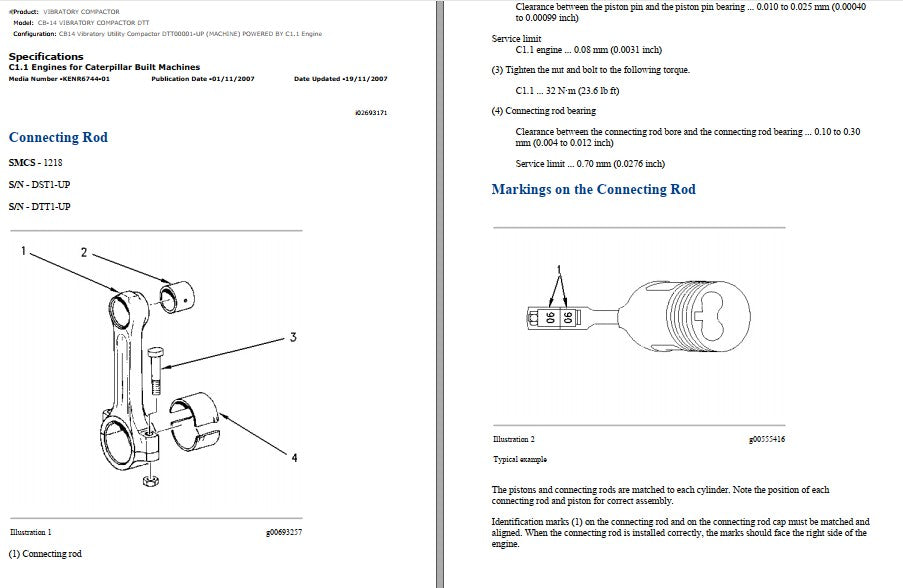

- Torque porca e parafuso da biela: 32 N·m (23,6 lb ft)
- Folga pino do pistão / bucha: 0,010 a 0,025 mm — limite de serviço 0,08 mm
- Folga do mancal de biela: 0,10 a 0,30 mm — limite de serviço 0,70 mm

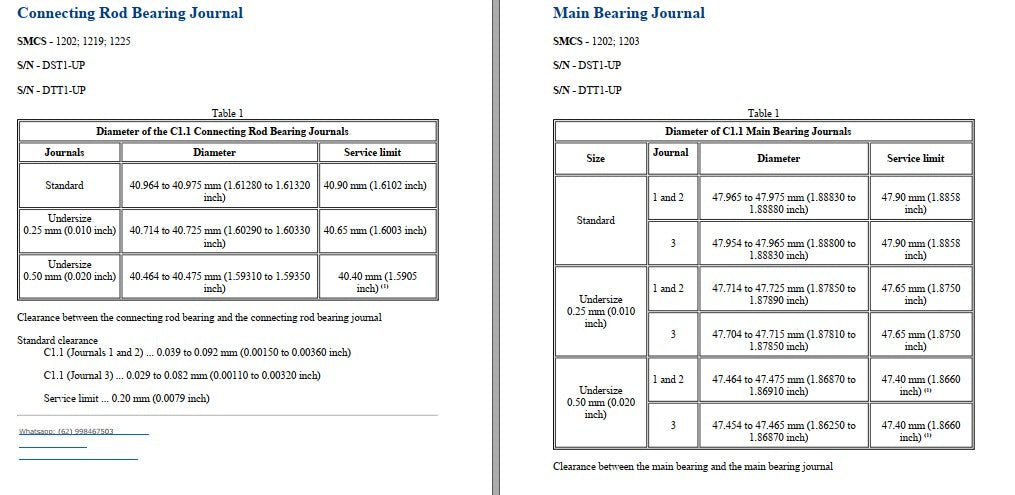

- Diâmetro do mancal de biela (padrão): 40,964 a 40,975 mm — limite 40,90 mm
- Diâmetro do mancal principal (padrão, jornais 1 e 2): 47,965 a 47,975 mm — limite 47,90 mm
- Altura do came do motor C1.1 (admissão e escape): 26,955 a 27,010 mm — limite 26,5 mm
- Tensão de correia inicial: 400 a 489 N (90 a 110 lb) | em uso: 267 a 356 N (60 a 80 lb)
- Torques das linhas vibratórias: 12 ± 1 N·m (106 ± 9 lb in) e 8 ± 1 N·m (71 ± 9 lb in)
- Ferramenta necessária: Medidor de Tensão de Correia 144-0235
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CB-14.
Perguntas Frequentes
O manual traz os torques do motor C1.1?
Sim, inclui tabelas completas de torque e tolerâncias. Por exemplo: porca e parafuso da biela a 32 N·m (23,6 lb ft), com folga do mancal de biela entre 0,10 e 0,30 mm (limite de serviço 0,70 mm). Também traz diâmetros padrão e undersize dos mancais principais e de biela.
Ajuda a encontrar problemas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Preciso do catálogo de peças também?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
