Descrição

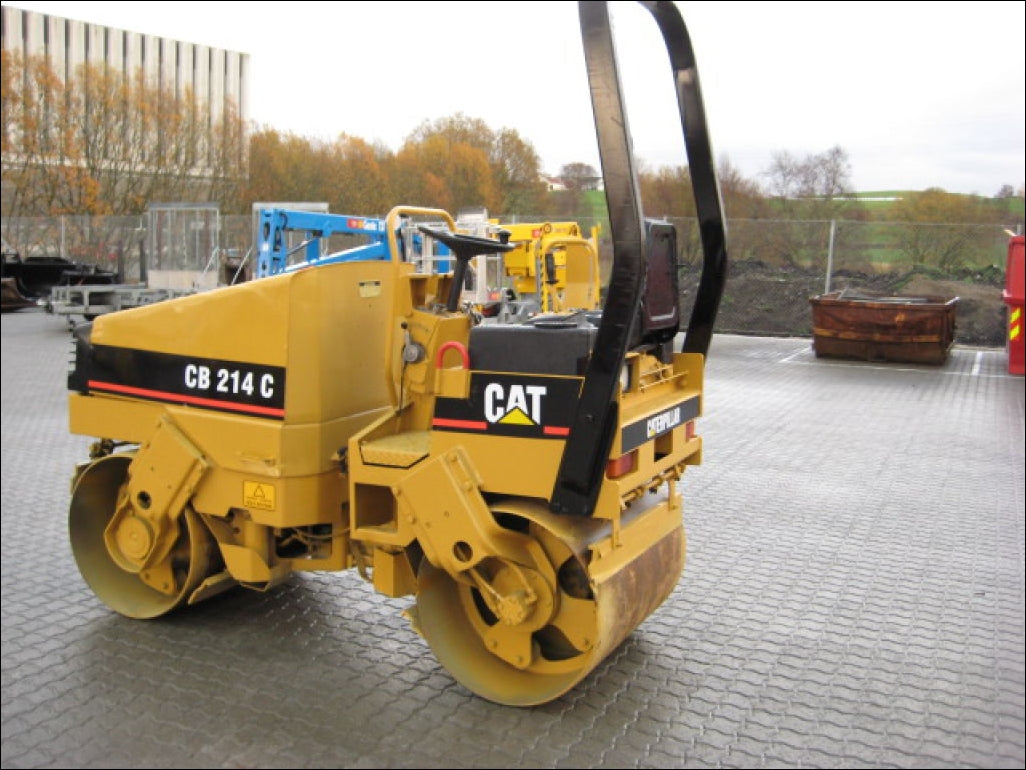

Manual de Serviço Rolo Compactador Caterpillar CB-214C — manual técnico em PDF com 1.070 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Configuração oficial: CB-214C e CB-224C Vibratory Compactors, série 9XK00001-UP, equipadas com motor Hatz Diesel. Publicado originalmente em 1994 e atualizado até 2001, com módulos técnicos de referência SENR3130-19 (torques), RENR8103-05 (troubleshooting) e KENR2635-00 (bomba vibratória e de direção). Integra o Workshop Manual Hatz abrangendo as variantes 2-4L30, H2-3L30, 2-4L31, 2-4L40, 2-4L41, 2-4M31, 2-4M40 e 2-4M41. Apresenta vistas explodidas completas do mecanismo vibratório, esquemas do sistema hidráulico da bomba de engrenagens, diagramas de diagnóstico eletrônico do módulo PL522/523 com códigos MID-CID-FMI e tabelas de torque padrão por tamanho de rosca. PDF pesquisável com localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CB-214C
- Tipo: Rolo Compactador Vibratório
- Páginas: 1.070
- Tamanho: 56.4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: Hatz Diesel (variantes 2-4L30, H2-3L30, 2-4L31, 2-4L40, 2-4L41, 2-4M31, 2-4M40, 2-4M41)
- Série: 9XK00001-UP
- Anos: Publicação 1994, última atualização 2001
- Referências dos módulos: SENR3130-19 / RENR8103-05 / KENR2635-00
- Configuração: Cobre também o modelo CB-224C
Procedimentos e Sistemas Cobertos

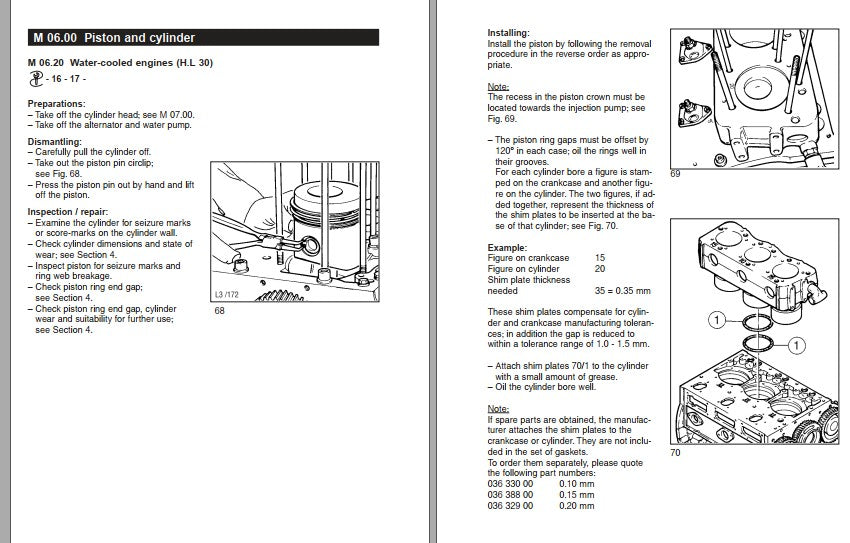

Motor Hatz Diesel: remoção e instalação do motor com bombas acopladas, desmontagem de pistão e cilindro (M 06.00 / M 06.20 para H.L 30), ajuste de shim plates, folgas de montagem e especificações originais do fabricante.

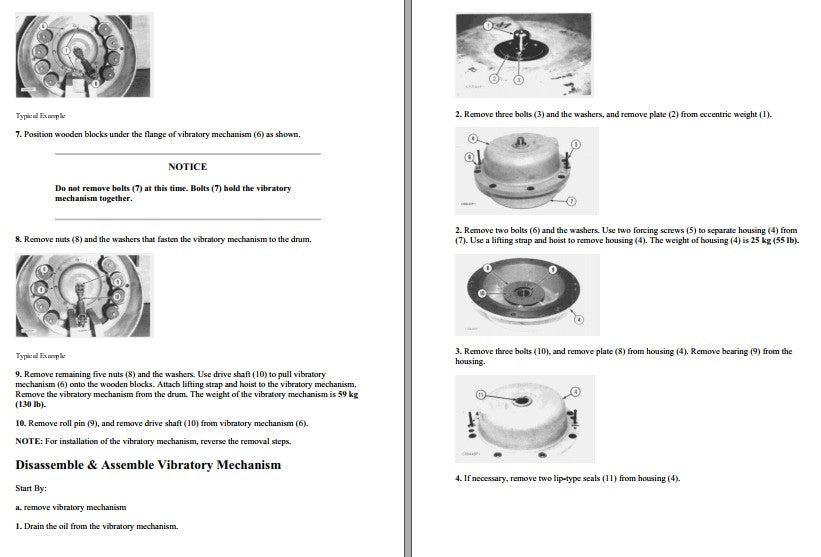

Mecanismo Vibratório: desmontagem e montagem do mecanismo vibratório, remoção dos pesos excêntricos e placas, substituição de rolamentos e selos tipo lip-type, drenagem do óleo do mecanismo.

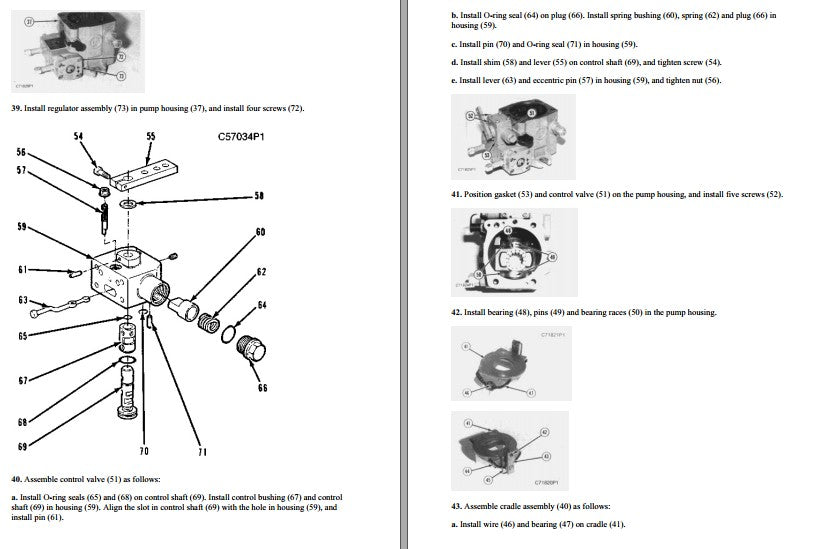

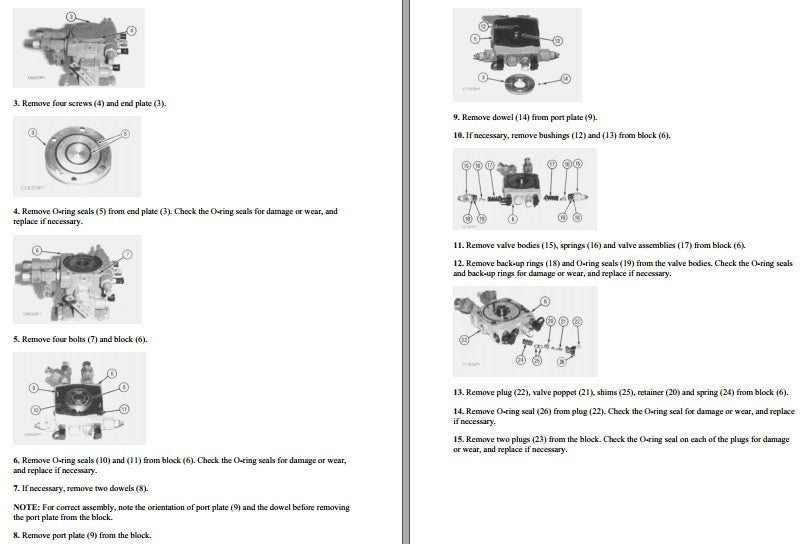

Sistema Hidráulico: Vibratory And Steering Pump Group (bomba de engrenagens), montagem completa do conjunto válvula de controle, instalação do regulador no pump housing, desmontagem de corpos de válvula, port plate, valve poppet, retentores, molas e O-rings.

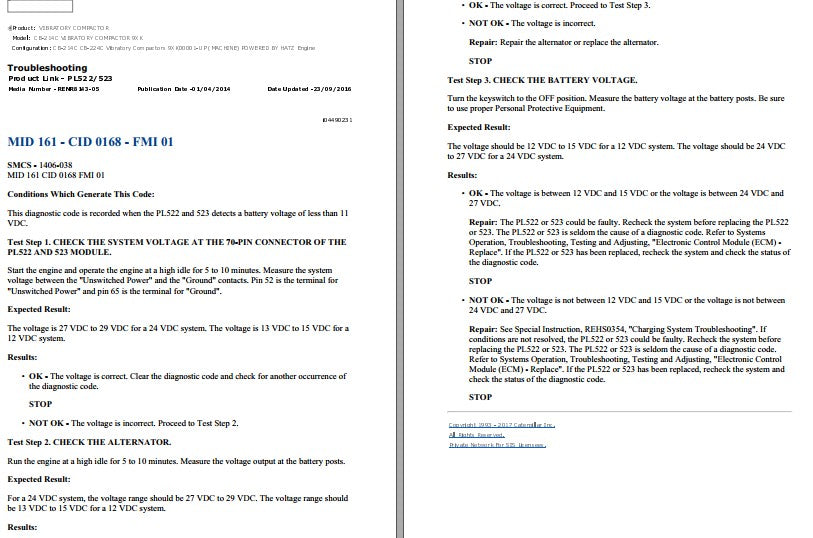

Diagnóstico Eletrônico: troubleshooting do módulo PL522/523 com verificação de tensão do sistema no conector de 70 pinos, teste do alternador e da bateria, interpretação dos códigos de falha MID 161 CID 0168 FMI 01 e demais códigos relacionados.

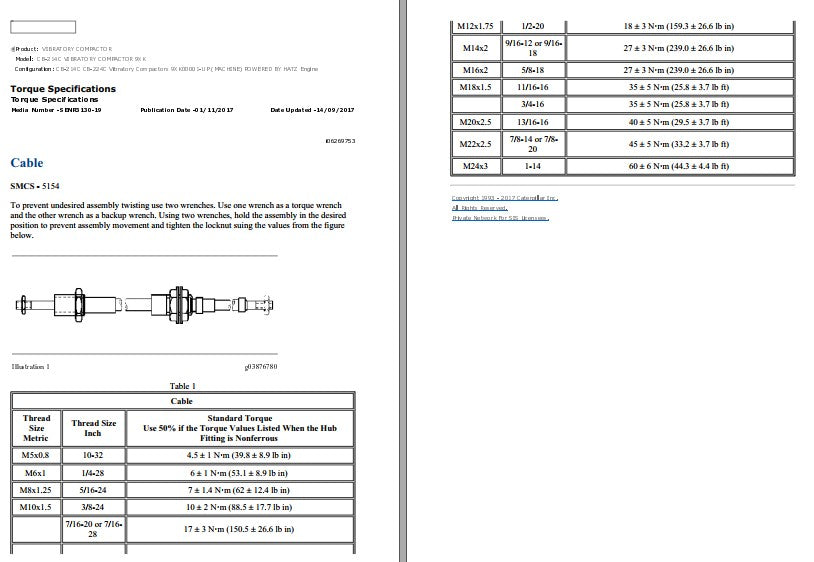

Especificações de Torque: tabela completa de torques padrão por tamanho de rosca métrica (de M5x0.8 a M24x3), torques específicos para cabos (SMCS 5154) e para conjuntos da bomba.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque padrão M12x1.75: 18 ± 3 N·m (159,3 ± 26,6 lb in)
- Torque padrão M16x2: 27 ± 3 N·m (239,0 ± 26,6 lb in)
- Torque padrão M24x3: 60 ± 6 N·m (44,3 ± 4,4 lb ft)
- Peso do mecanismo vibratório: 59 kg (130 lb)
- Peso do conjunto housing: 25 kg (55 lb)
- Peso do motor (com bombas propel, direção e vibratória): 318 kg (700 lb)

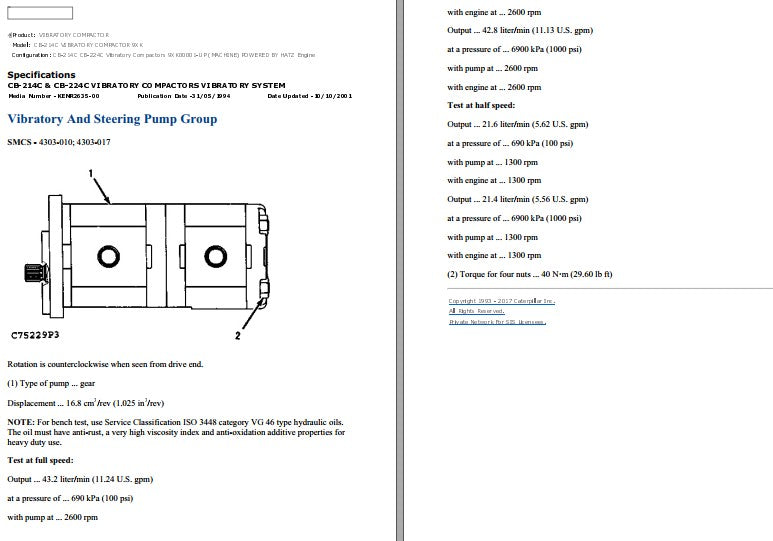

- Bomba vibratória/direção: tipo engrenagens, deslocamento 16,8 cm³/rev (1.025 in³/rev)
- Saída da bomba a 2600 rpm: 43,2 L/min @ 690 kPa e 42,8 L/min @ 6900 kPa
- Óleo hidráulico recomendado: ISO 3448 categoria VG 46
- Tensão esperada sistema 24V: 27–29 VDC; sistema 12V: 13–15 VDC
- Shim plates Hatz disponíveis: 036 330 00 (0,10 mm), 036 388 00 (0,15 mm), 036 329 00 (0,20 mm)
- Torque dos quatro parafusos de fixação da bomba: 40 N·m (29,60 lb ft)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CB-214C.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante. O manual traz tabela completa de torque padrão métrica de M5x0.8 (4,5 N·m) até M24x3 (60 N·m).
O manual cobre o motor Hatz Diesel do rolo compactador?
Sim, inclui o Workshop Manual Hatz integrado, abrangendo as variantes 2-4L30, H2-3L30, 2-4L31, 2-4L40, 2-4L41, 2-4M31, 2-4M40 e 2-4M41, com procedimentos de desmontagem de pistão e cilindro, ajuste de shim plates e especificações do fabricante.
Cobre todos os sistemas da máquina?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
