Descrição
Manual de Serviço Caterpillar CB-22 — arquivo PDF pesquisável com 1.880 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referências oficiais: KENR8103-03 (Disassembly and Assembly) e KENR7127-01 (Specifications). Cobre rolos compactadores da série 22000001-UP equipados com motor 3013C e motores C1.1, C1.5 e C2.2. Inclui vistas explodidas da bomba hidráulica, procedimentos detalhados de instalação do virabrequim, regulagens do Control Valve (Vibratory) com pressões de alívio exatas, tabelas de torque por motor e especificações de ferramentas como Plastic Gauges. PDF pesquisável com navegação por código SMCS.
Especificações do Manual
- Marca: Caterpillar
- Modelo: CB-22
- Tipo: Rolo Compactador Vibratório
- Páginas: 1.880
- Tamanho: 122.9 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referências: KENR8103-03 e KENR7127-01
- Ano: 2013
- Série: 22000001-UP
- Motor: 3013C (Engines C1.1, C1.5, C2.2)
- Configuração: CB22, CB24, CC24, CB32 Vibratory Utility Compactor
Procedimentos e Sistemas Cobertos

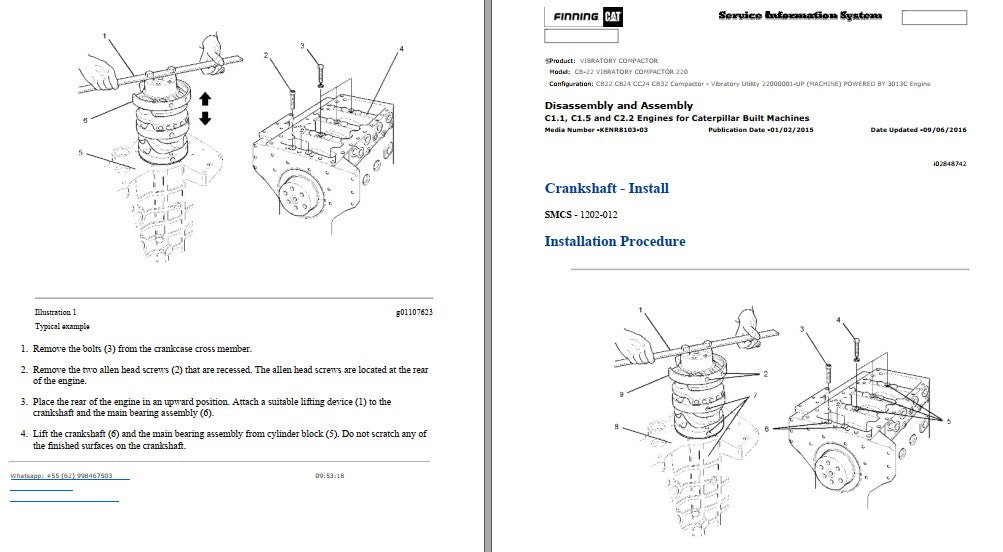

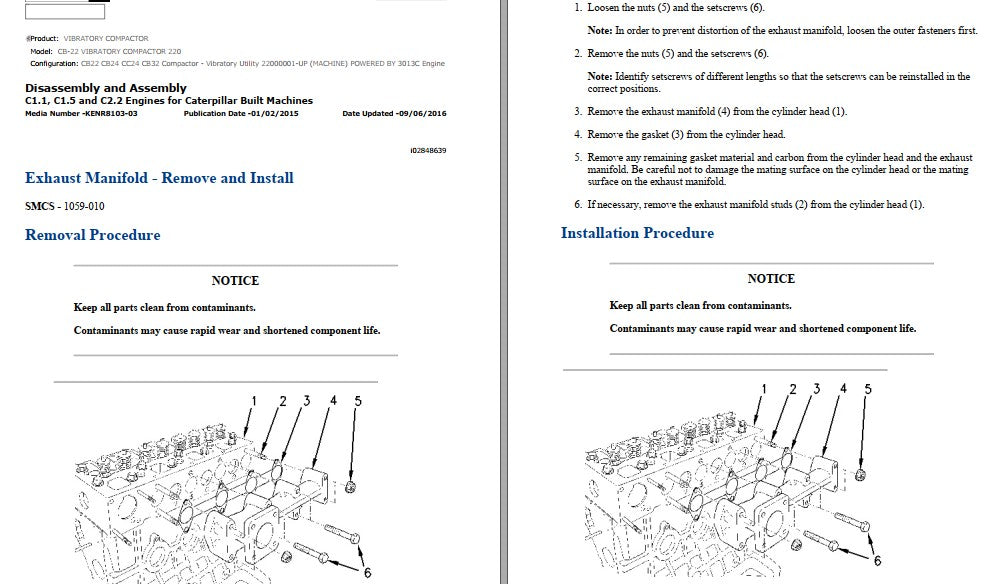

Motor (C1.1, C1.5, C2.2 / 3013C): Crankshaft - Install (SMCS 1202-012), Bearing Clearance - Check (SMCS 1203-535; 1219-535), Exhaust Manifold - Remove and Install (SMCS 1059-010), Disassembly and Assembly completa com procedimentos de desmontagem e montagem.

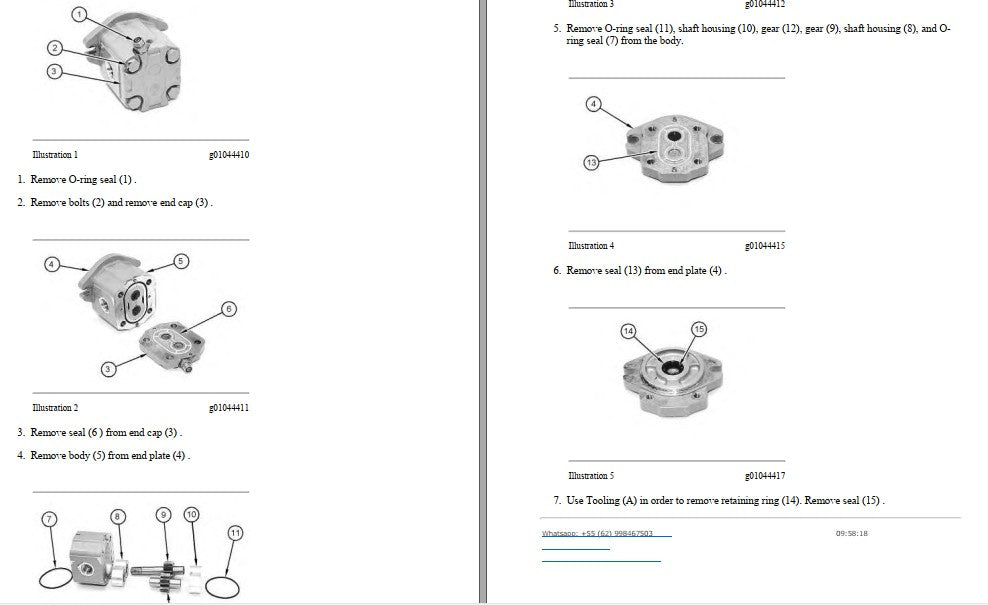

Sistema Hidráulico: Bomba hidráulica com vistas explodidas de O-ring seals, end caps, shaft housings e gears; Control Valve (Vibratory) com procedimentos de regulagem (SMCS 5479; 5619; 5653).
Sistema de Vibração: Especificações completas do sistema vibratório, válvulas de alívio principal, intercircuito e contrabalanço.
Specifications — Machine Systems: Especificações técnicas para toda a família CB22, CB24, CB32 e CC24 Vibratory Utility Compactors.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

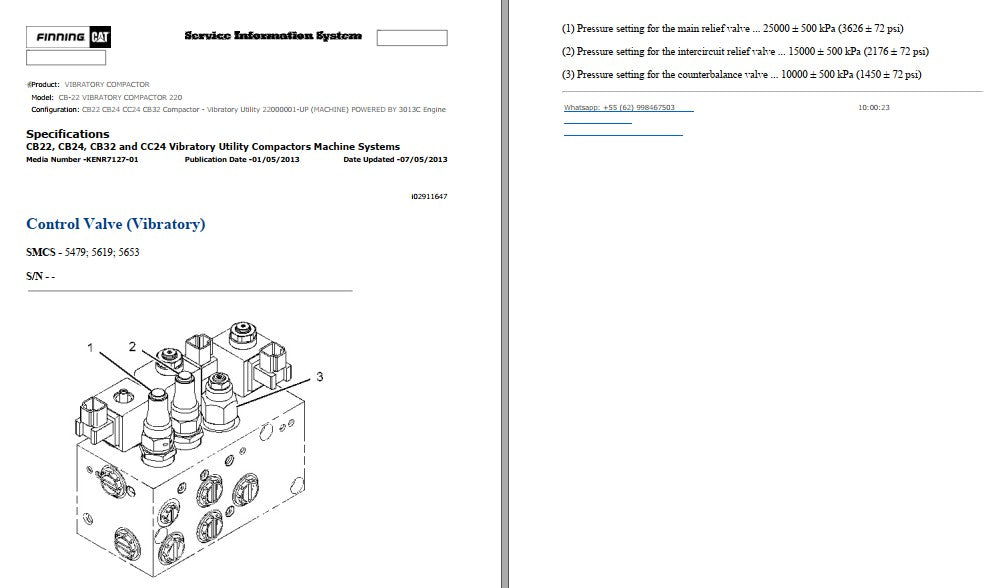

- Pressão da válvula de alívio principal: 25000 ± 500 kPa (3626 ± 72 psi)
- Pressão da válvula de alívio intercircuito: 15000 ± 500 kPa (2176 ± 72 psi)
- Pressão da válvula counterbalance: 10000 ± 500 kPa (1450 ± 72 psi)
- Torque dos allen head screws: 27 N·m (20 lb ft)
- Torque dos setscrews em motores C1.1: 27 N·m (20 lb ft)
- Torque dos setscrews em motores C1.5 e C2.2: 52 N·m (38 lb ft)

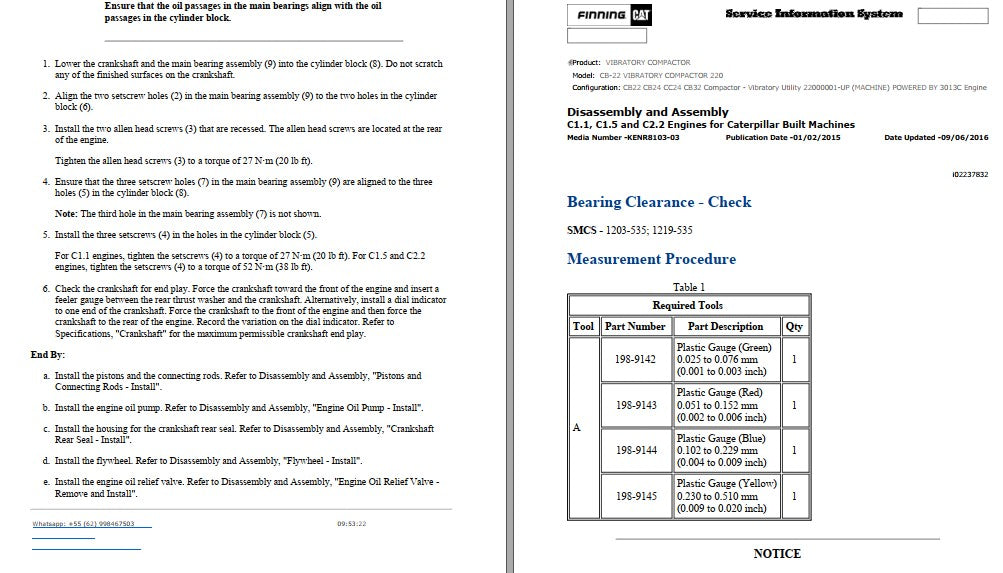

- Plastic Gauge verde (folga de mancais): 0,025 a 0,076 mm
- Plastic Gauge amarelo (folga de mancais): 0,230 a 0,510 mm
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CB-22.
Perguntas Frequentes
Para que serve este manual?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
Tem as pressões de regulagem do sistema hidráulico vibratório?
Sim. O manual traz o Control Valve (Vibratory) com valores exatos: válvula principal 25000 ± 500 kPa, intercircuito 15000 ± 500 kPa e counterbalance 10000 ± 500 kPa, além de vistas explodidas completas da bomba hidráulica.
Cobre todos os sistemas da máquina?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
