Descrição
Manual de Serviço Rolo Compactador CATERPILLAR CB10 — arquivo PDF com 3.406 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

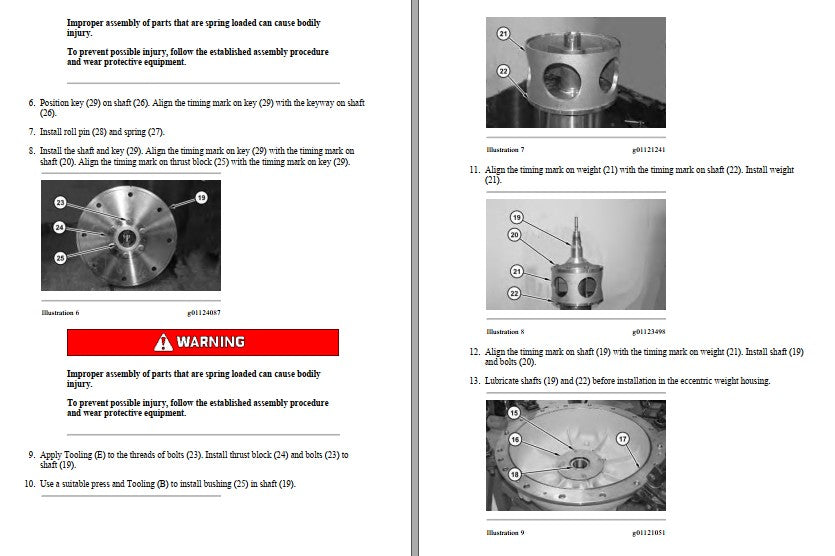

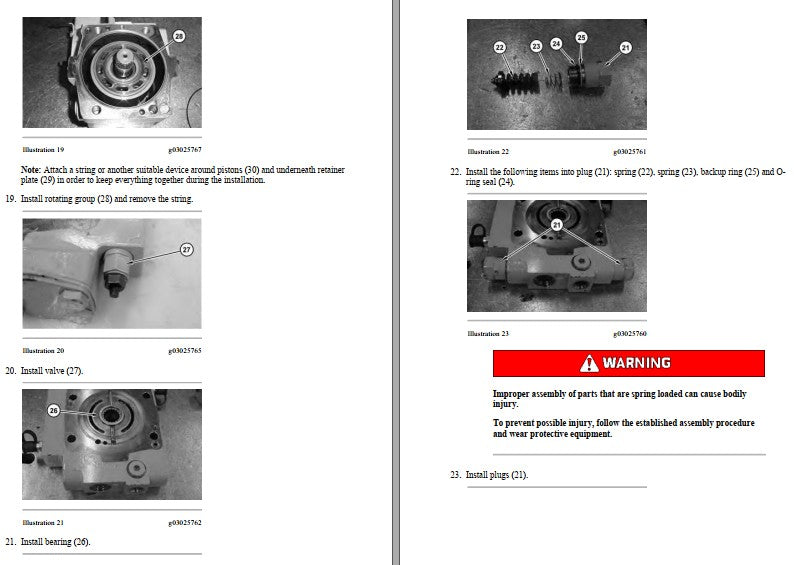

Publicação original de 2013 com última atualização em 2017, aplicável ao motor C4.4. O documento abrange as séries NPP00001-UP e P8P00001-UP, porém é importante destacar que um único manual não cobre todas as séries do CB10 — cada série possui seu manual específico, e as informações técnicas e especificações apresentadas nesta descrição foram extraídas da série NPP00001-UP. O arquivo traz vistas explodidas detalhadas da bomba hidráulica, procedimentos fotografados passo a passo para montagem do eixo de pesos excêntricos (sistema de vibração), tabelas completas de torque e códigos de diagnóstico como 649-3 (3512-3) e 649-5 (3512-5) do regulador de contrapressão de escape. PDF pesquisável com navegação por sistema e procedimento.
Especificações do Manual
- Marca: CATERPILLAR
- Modelo: CB10
- Tipo: Rolo Compactador
- Motor: C4.4
- Série: NPP00001-UP e P8P00001-UP (informações extraídas da série NPP00001-UP)
- Publicação: 2013 (última atualização: 2017)
- Páginas: 3.406
- Tamanho: 192,1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Sistema de vibração, tambor e componentes, sistema hidráulico, motor C4.4 e sistemas auxiliares, transmissão, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

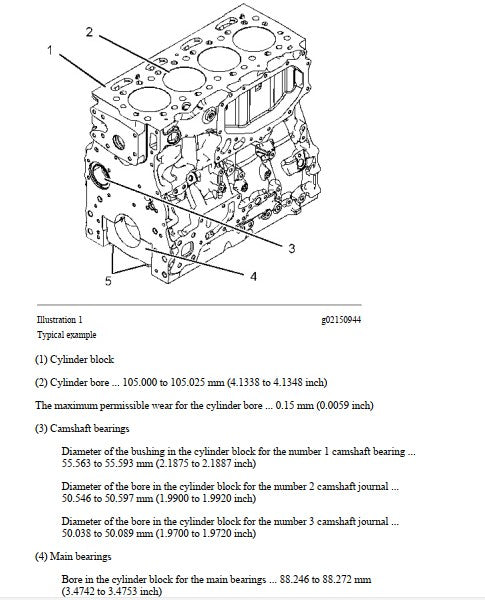

- Furo do cilindro: 105,000 a 105,025 mm (desgaste máximo permissível: 0,15 mm)
- Mancal do virabrewim no bloco: 88,246 a 88,272 mm
- Mancal nº 1 do comando de válvulas: 55,563 a 55,593 mm

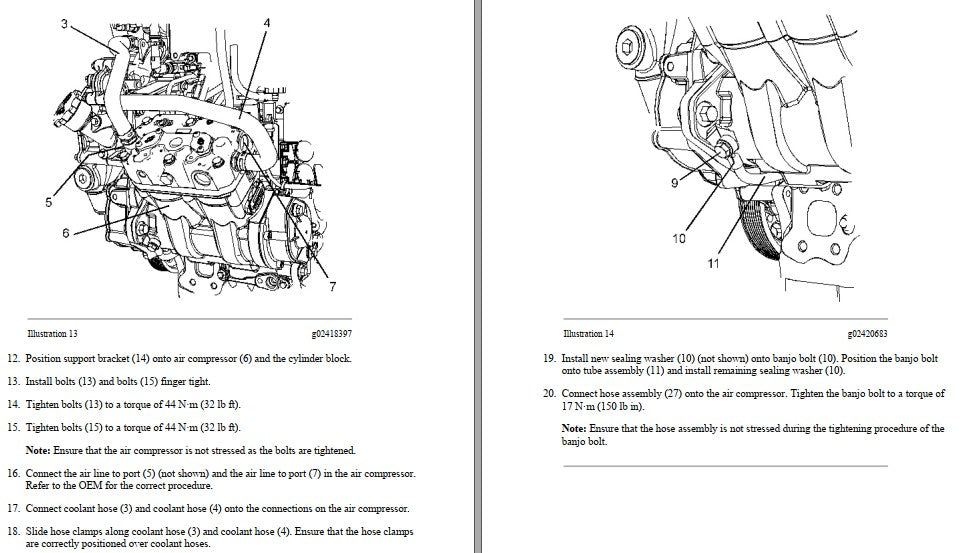

- Torque dos parafusos do compressor de ar: 44 N·m (32 lb ft)
- Torque do parafuso banjo da linha de óleo: 17 N·m (150 lb in)

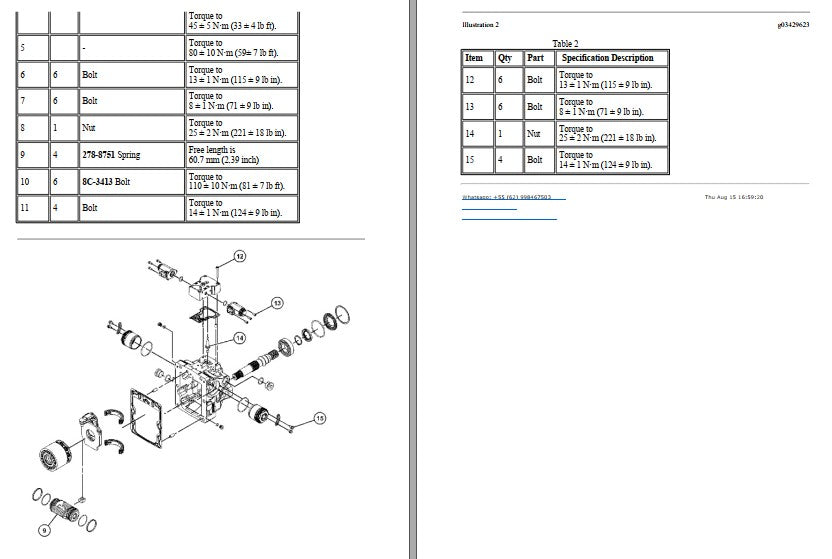

- Torque do parafuso 8C-3413: 110 N·m (81 lb ft)
- Mola de referência 278-8751: comprimento livre de 60,7 mm

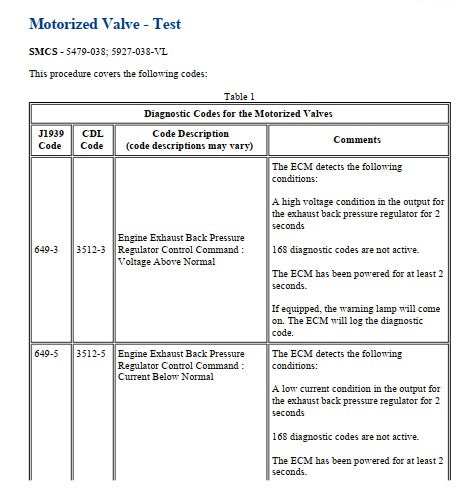

- Códigos de falha documentados: 649-3/3512-3 (tensão acima do normal) e 649-5/3512-5 (corrente abaixo do normal) no regulador de contrapressão de escape
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias CATERPILLAR, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças CB10.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques do motor C4.4 e dos sistemas da máquina?
Sim, inclui tabelas completas de torque. Exemplos extraídos do próprio manual: parafusos do compressor de ar a 44 N·m, parafuso banjo da linha de óleo a 17 N·m, parafuso 8C-3413 a 110 N·m, além de diversos ajustes detalhados por componente.
Cobre todos os sistemas da máquina?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
