Descrição

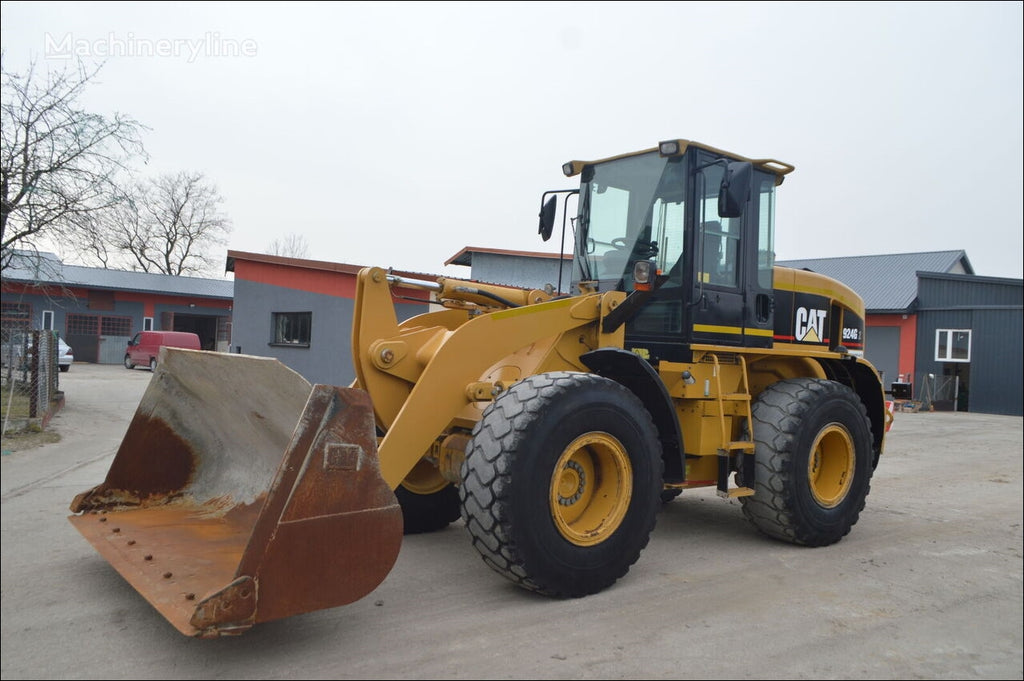

Manual de serviço oficial Caterpillar da pá-carregadeira de rodas 924GZ (e 924G), para as máquinas com motor Caterpillar 3056E, série de referência RBB00001-UP — 3.996 páginas em inglês, em PDF. Cobre desde a desmontagem do motor até o diagnóstico eletrônico por códigos CID/FMI, com os torques, folgas e pressões de fábrica.
Qual versão este manual cobre
Atende a 924G e 924GZ com motor 3056E (séries RENR2416 / RENR6422–6439). Não confunda com as gerações vizinhas, que têm manual próprio — a 924G isolada, a 924H, a 924HZ e a 924K. Na dúvida sobre a série da sua máquina, confirme pelo WhatsApp antes de comprar.
Diagnóstico eletrônico (códigos CID/FMI)
O manual traz 84 combinações de código de falha com o componente e o significado. Exemplos: CID 0070 (interruptor do freio de estacionamento), CID 0177 (sensor de temperatura do óleo da transmissão), CID 0168 (tensão do sistema alta/baixa) — cada um com o FMI correspondente (curto com positivo, curto com terra, fora de faixa, etc.).
Especificações de torque (amostra real do manual)
- Amortecedor viscoso (viscous damper): 75 N·m
- Sequência principal de parafusos (1 a 32, em ordem, dois passes): 110 N·m
- Parafusos a 265 ± 40 N·m e conjunto a 250 N·m nos pontos de maior aperto
- Carcaça do volante (alumínio): 70 N·m · banjo da válvula: 20 N·m
Folgas e ajustes de motor (valores de fábrica)
- Folga de válvula de admissão: 1,40–1,70 mm · escape: 1,50–1,80 mm (limites de desgaste 1,95 / 2,05 mm)
- Folga axial do comando novo: 0,10–0,41 mm (máx. usado 0,53 mm)
- Pressão de abertura do bico injetor: 25.338 ± 345 kPa (3.675 ± 50 psi)
- Ângulo da face da válvula: escape 45° / admissão 30°
- Acumulador do freio — pré-carga de nitrogênio: 3.445 kPa (500 psi); pressão máx. de trabalho 20.700 kPa
Sistemas cobertos
Motor 3056E (desmontagem, arrefecimento, lubrificação, alimentação), transmissão e conversor de torque, sistema hidráulico (bomba, válvulas, cilindros de levantamento e caçamba com testes de pressão), eixos e redutores planetários, freios de serviço e estacionamento, direção e junta central articulada, e sistema elétrico com diagramas de partida e carga.
Especificações
- Marca: Caterpillar
- Modelo: 924GZ (e 924G)
- Tipo: Pá-carregadeira de rodas
- Motor: Caterpillar 3056E
- Série de referência: RBB00001-UP
- Páginas: 3.996
- Idioma: Inglês
- Formato: PDF
Manual de serviço ou catálogo de peças?
Este manual é para executar o reparo: procedimentos, torques, folgas e diagnóstico. Para identificar e comprar a peça certa (part numbers e vistas explodidas), o complemento é o catálogo de peças da 924GZ.
