Descrição
Manual de Serviço Carregadeira de Rodas Caterpillar 924H — documentação técnica oficial em PDF com 5.240 páginas, idioma Inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.
Referência oficial: KENR5291-15. Cobre carregadeiras de rodas da série KLN00001-UP equipadas com motor C6.6 Engine — o manual abrange também as séries HXC0001-UP, JTM0001-UP, LKW0001-UP, RRS0001-UP e WEM0001-UP. Inclui procedimentos ilustrados de montagem e desmontagem com fotos passo a passo, vistas explodidas de múltiplos ângulos de componentes hidráulicos e do motor, e tabelas de torque detalhadas por sistema. Vale ressaltar que as especificações técnicas contidas nesta descrição foram extraídas da série KLN0001-UP — cada série possui parâmetros específicos documentados em sua respectiva seção do manual. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 924H
- Tipo: Carregadeira de Rodas
- Páginas: 5.240
- Tamanho: 281 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: KENR5291-15
- Motor: C6.6 Engine
- Série: HXC0001-UP, JTM0001-UP, KLN0001-UP, LKW0001-UP, RRS0001-UP, WEM0001-UP
Procedimentos e Sistemas Cobertos
Motor C6.6 e sistemas auxiliares, operação de sistemas (Systems Operation), transmissão, conversor de torque, eixos e diferencial, sistema hidráulico principal, válvulas de controle de fluxo (incluindo 215-8115 Flow Control Valve Gp), controle de direção (Steering Control — componente 190-4635), implementos e braços de levante, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

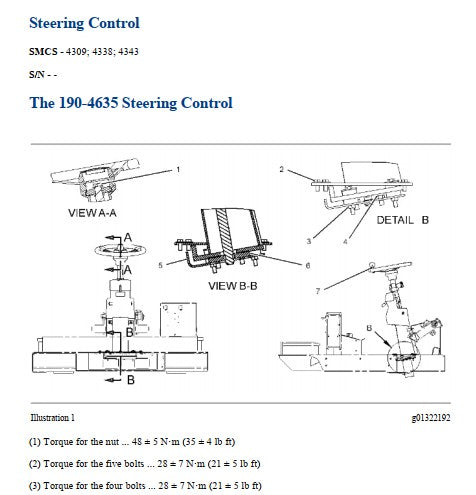

- Torque da porca do Steering Control (190-4635): 48 ± 5 N·m (35 ± 4 lb ft)
- Torque dos parafusos do Steering Control: 28 ± 7 N·m (21 ± 5 lb ft)

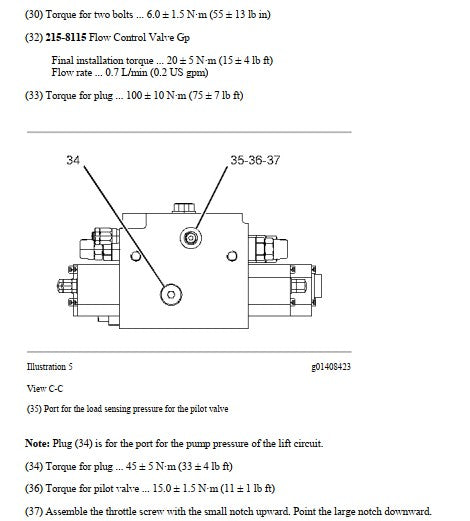

- Flow Control Valve 215-8115 — torque final de instalação: 20 ± 5 N·m; vazão: 0,7 L/min (0,2 US gpm)
- Torque do plug do sistema hidráulico: 100 ± 10 N·m (75 ± 7 lb ft)
- Torque da válvula piloto: 15,0 ± 1,5 N·m (11 ± 1 lb ft)

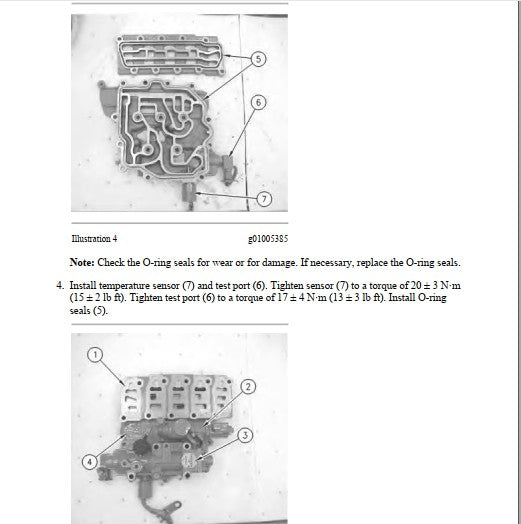

- Torque do sensor de temperatura motor C6.6: 20 ± 3 N·m (15 ± 2 lb ft)

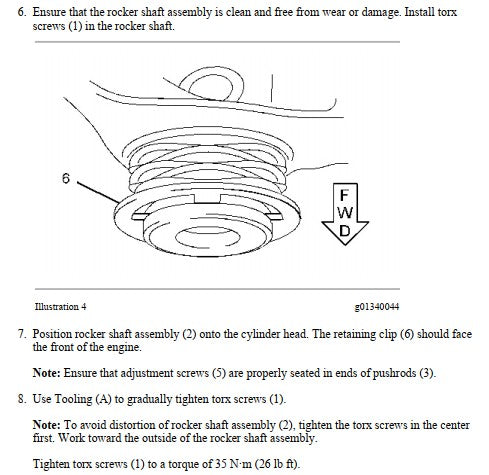

- Torque dos torx screws do rocker shaft assembly: 35 N·m (26 lb ft)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 924H.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz as tabelas de torque do motor C6.6?
Sim, inclui especificações completas de torque para o motor C6.6. Exemplos: torx screws do rocker shaft assembly: 35 N·m (26 lb ft); sensor de temperatura: 20 ± 3 N·m (15 ± 2 lb ft); válvula piloto: 15,0 ± 1,5 N·m (11 ± 1 lb ft).
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
