Descrição
Manual de Serviço Carregadeira de Rodas Caterpillar 924K — documentação técnica oficial em PDF com 4.845 páginas, idioma Inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.

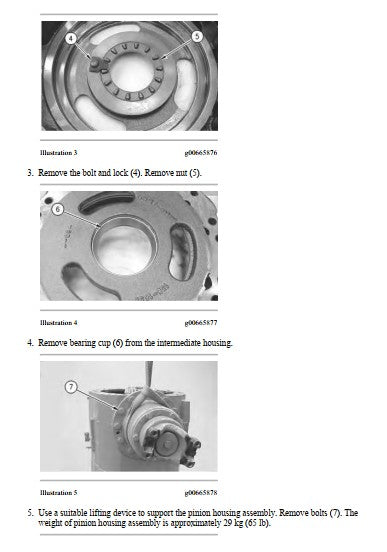

Referência oficial: UENR3387-16, publicada em julho de 2015 e atualizada em setembro de 2017. Cobre a 924K Small Wheel Loader equipada com motor C7.1, contemplando as séries ENC0001-UP, HJE0001-UP, KW40001-UP, LCD0001-UP, PWR0001-UP e SNZ0001-UP. Importante: cada série possui seu manual específico — este produto reúne a documentação de serviço para todas as configurações do modelo 924K, sendo que cada número de série tem o seu volume dedicado. O manual inclui procedimentos fotográficos de desmontagem e montagem, tabelas completas de torques, especificações de folgas, esquemas hidráulicos detalhados e vistas explodidas dos conjuntos. As informações técnicas e especificações contidas nesta descrição foram extraídas da série ENC0001-UP.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 924K
- Tipo: Carregadeira de Rodas
- Páginas: 4.845
- Tamanho: 264,7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: UENR3387-16
- Séries: ENC0001-UP, HJE0001-UP, KW40001-UP, LCD0001-UP, PWR0001-UP, SNZ0001-UP
- Motor: C7.1
Procedimentos e Sistemas Cobertos
Motor e Sistemas de Potência: BASIC ENGINE, AIR INLET AND EXHAUST SYSTEM, COOLING SYSTEM, ENGINE ARRANGEMENT, FUEL SYSTEM, LUBRICATION SYSTEM, TORQUES.
Sistemas Mecânicos e Estruturais: BRAKING SYSTEM, FRAME AND BODY, MACHINE ARRANGEMENT, POWER TRAIN, STEERING SYSTEM, WORK TOOLS.
Sistemas Hidráulico e Elétrico: HYDRAULIC SYSTEM, ELECTRICAL AND STARTING SYSTEM.
Operação e Suporte: OPERATOR STATION, SERVICE EQUIPMENT AND SUPPLIES.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

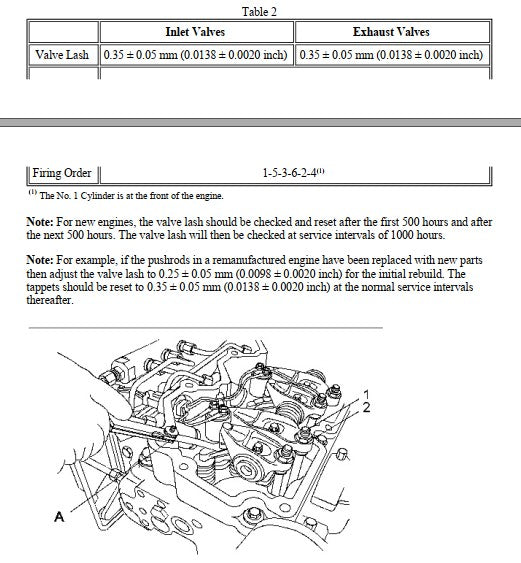

- Folga de válvulas (admissão e escape) motor C7.1: 0,35 ± 0,05 mm — verificação a cada 500 h nos dois primeiros intervalos e depois a cada 1.000 h
- Ordem de ignição motor C7.1: 1-5-3-6-2-4

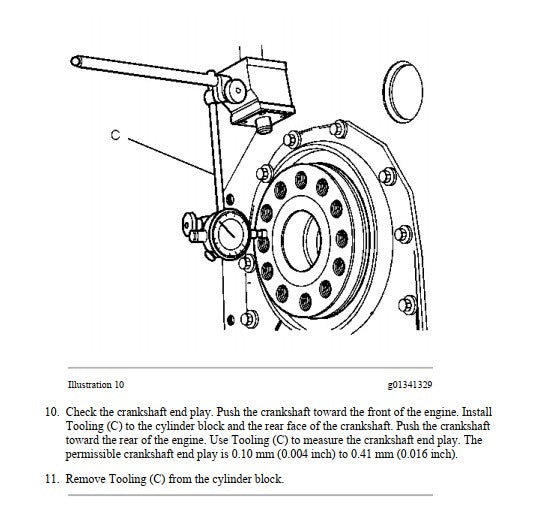

- Folga axial do virabrequim: 0,10 a 0,41 mm (0,004 a 0,016 pol)

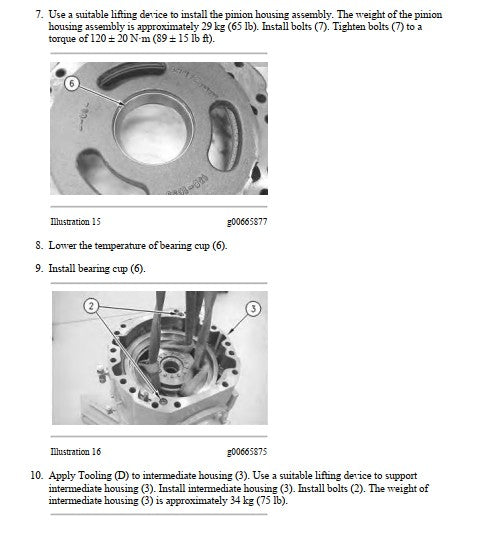

- Torque de instalação do conjunto da carcaça do pinhão: 120 ± 20 N·m (89 ± 15 lb ft)

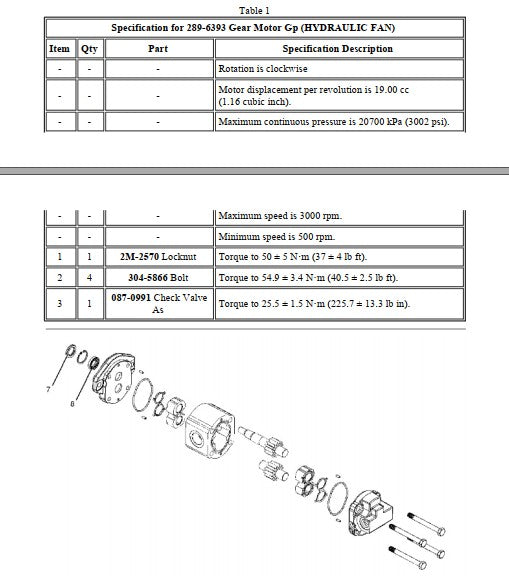

- Motor hidráulico do ventilador (289-6393): pressão máxima contínua de 20.700 kPa (3.002 psi); deslocamento 19,00 cc por rotação; velocidade máxima 3.000 rpm

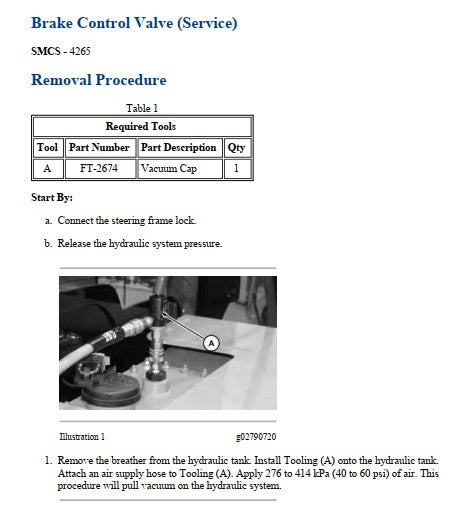

- Pressão de teste para serviço da válvula de controle do freio: 276 a 414 kPa (40 a 60 psi)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 924K. Para instruções de operação do equipamento, consulte o Manual do Operador CAT 924K / 930K / 938K.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz as folgas de válvulas do motor C7.1?
Sim, inclui tabela completa de folgas. A folga de válvulas de admissão e escape é de 0,35 ± 0,05 mm, com intervalos de verificação definidos a partir das 500 horas de operação.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
