Descrição
Manual de Serviço Carregadeira de Rodas Caterpillar 924HZ — documentação técnica oficial em PDF com 5.025 páginas, idioma inglês. Contém todos os procedimentos de reparo, especificações técnicas e diagramas para manutenção correta.

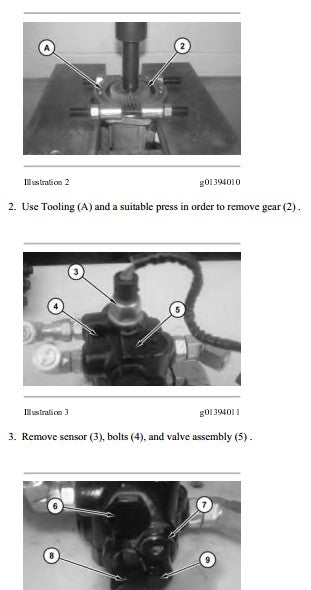

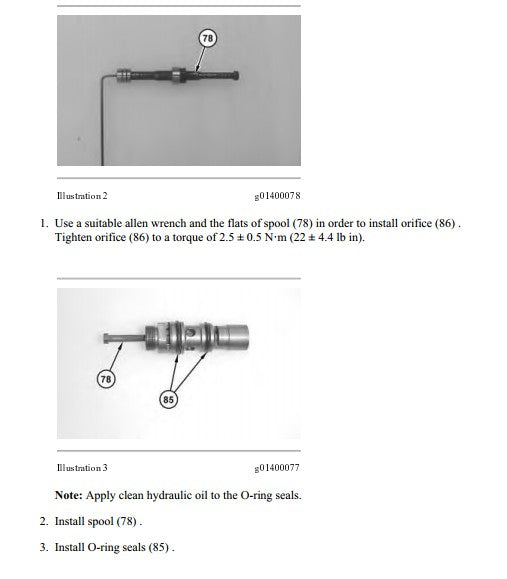

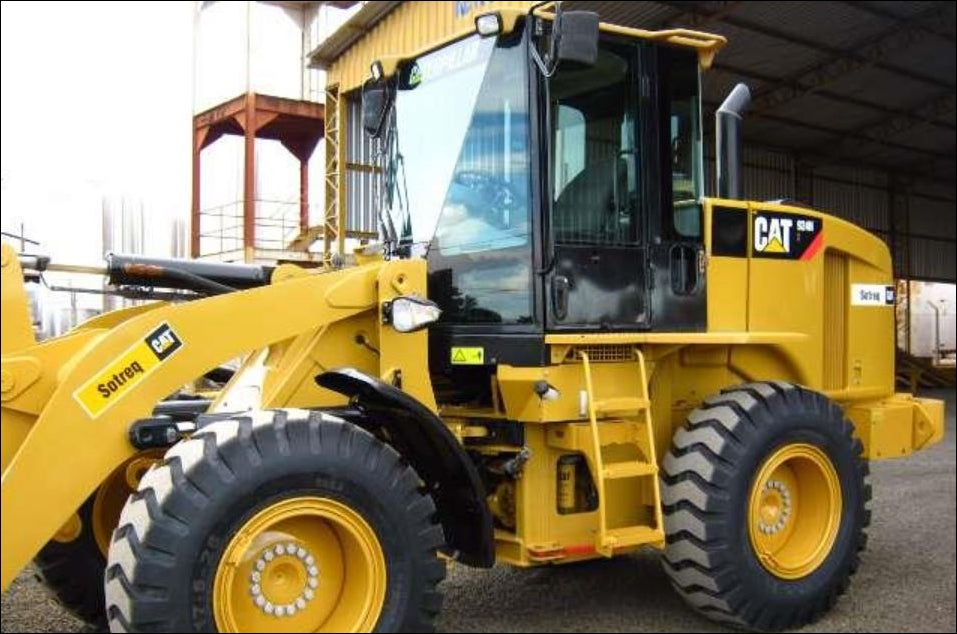

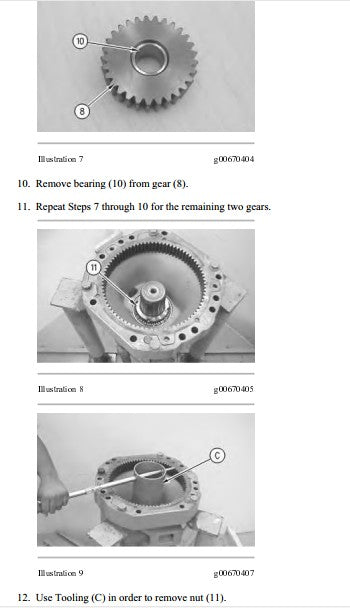

Este manual cobre a carregadeira de rodas 924HZ equipada com motor C6.6, ano 2014. Está disponível para as séries BEF0001-UP, JRL0001-UP, JZZ0001-UP, PED0001-UP e WLB0001-UP — atenção: cada série possui seu próprio manual específico; um único manual não cobre todas as séries simultaneamente. Ao adquirir, você receberá o manual da série correspondente. As informações técnicas e especificações contidas nesta descrição foram extraídas da série WLB0001-UP. O documento inclui fotografias passo a passo de procedimentos de desmontagem e montagem, tabelas completas de torque, especificações do sistema hidráulico, diagramas do sistema elétrico e de partida, e procedimentos de diagnóstico via painel de instrumentos. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 924HZ
- Tipo: Carregadeira de Rodas
- Páginas: 5.025
- Tamanho: 289,8 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Anos: 2014
- Séries: BEF0001-UP, JRL0001-UP, JZZ0001-UP, PED0001-UP, WLB0001-UP (cada série possui manual individual)
- Motor: C6.6
Procedimentos e Sistemas Cobertos
Motor e Sistemas Auxiliares: Basic Engine, Air Inlet and Exhaust System, Cooling System, Lubrication System, Fuel System, Engine Arrangement.
Trem de Força e Estrutura: Power Train, Frame and Body, Machine Arrangement, Steering System, Braking System.
Sistemas de Trabalho: Hydraulic System, Implements, Work Tools, Operator Station.
Sistema Elétrico e Referências: Electrical and Starting System, Service Equipment and Supplies, Torque Specifications.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque da tampa do acumulador de controle de oscilação: 1,6 ± 0,1 N·m (14 ± 1 lb in)
- Pressão de pré-carga do nitrogênio no acumulador (21°C): 5.792 ± 239 kPa (840 ± 35 psi)
- Pressão máxima de trabalho do acumulador: 27.500 kPa (3.989 psi)

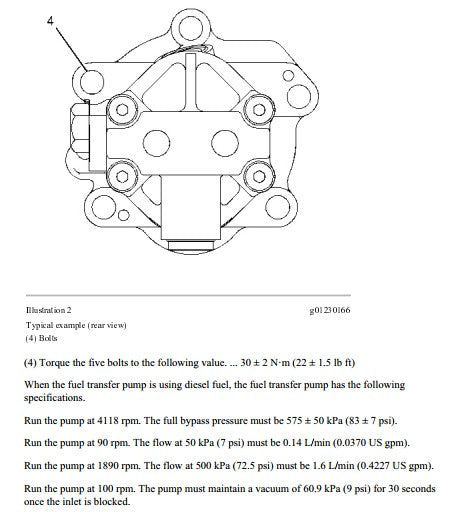

- Torque dos parafusos da bomba de transferência de combustível (5 parafusos): 30 ± 2 N·m (22 ± 1,5 lb ft)
- Pressão de bypass da bomba de combustível a 4.118 rpm: 575 ± 50 kPa (83 ± 7 psi)
- Torque de instalação da válvula de retenção 215-8113: 60 ± 6 N·m; pressão de ajuste: 26.000 ± 6.000 kPa (3.750 ± 850 psi)
- Torque do grupo de válvula de alívio operada por piloto: 120 ± 12 N·m (90 ± 9 lb ft)
- Pressão de ajuste da válvula de alívio de descarga 217-4597: 27.600 ± 345 kPa (4.000 ± 50 psi)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 924HZ.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual inclui procedimentos de diagnóstico de falhas via painel de instrumentos?
Sim, contém seção dedicada ao uso do Operator Monitor para leitura de códigos de diagnóstico, com instruções para distinguir códigos ativos (indicados com "A" no display) de códigos registrados, e orientações para navegação pelo modo de serviço.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
