Manual de Serviço 2HL270 Conversor de Torque Duplo Volvo

Especificações

Marca: Volvo
Modelo: 2HL270
Designação do fabricante: ZF 2 HL 270
Modelos também cobertos: ZF 2 HL 250 e ZF 2 HL 290
Máquinas citadas: escavadeiras de rodas EW140D, EW160D, EW180D e EW210D
Tipo de equipamento: Caixa de mudança de locomoção de duas velocidades
Documento: Manual de Serviço (oficina)
Páginas: 83
Idioma: Português
Formato: PDF pesquisável

Manual de Serviço Volvo 2HL270 — caixa ZF 2 HL 270, PDF pesquisável de 83 páginas. Abaixo, os dados que você provavelmente veio procurar.

Relações e dados da caixa 2HL270

Relação de 1ª marcha, baixa: 4,896 · relação de 2ª, alta: 1,196
Peso: 135 kg (298 lb) · capacidade de óleo: 2,5 litros (0,66 gal), conferida 2 minutos depois do transbordo, por bujões M24 × 1,5
Os mesmos valores valem para a ZF 2 HL 250 e a ZF 2 HL 290.

Quantidade de discos da 2HL270

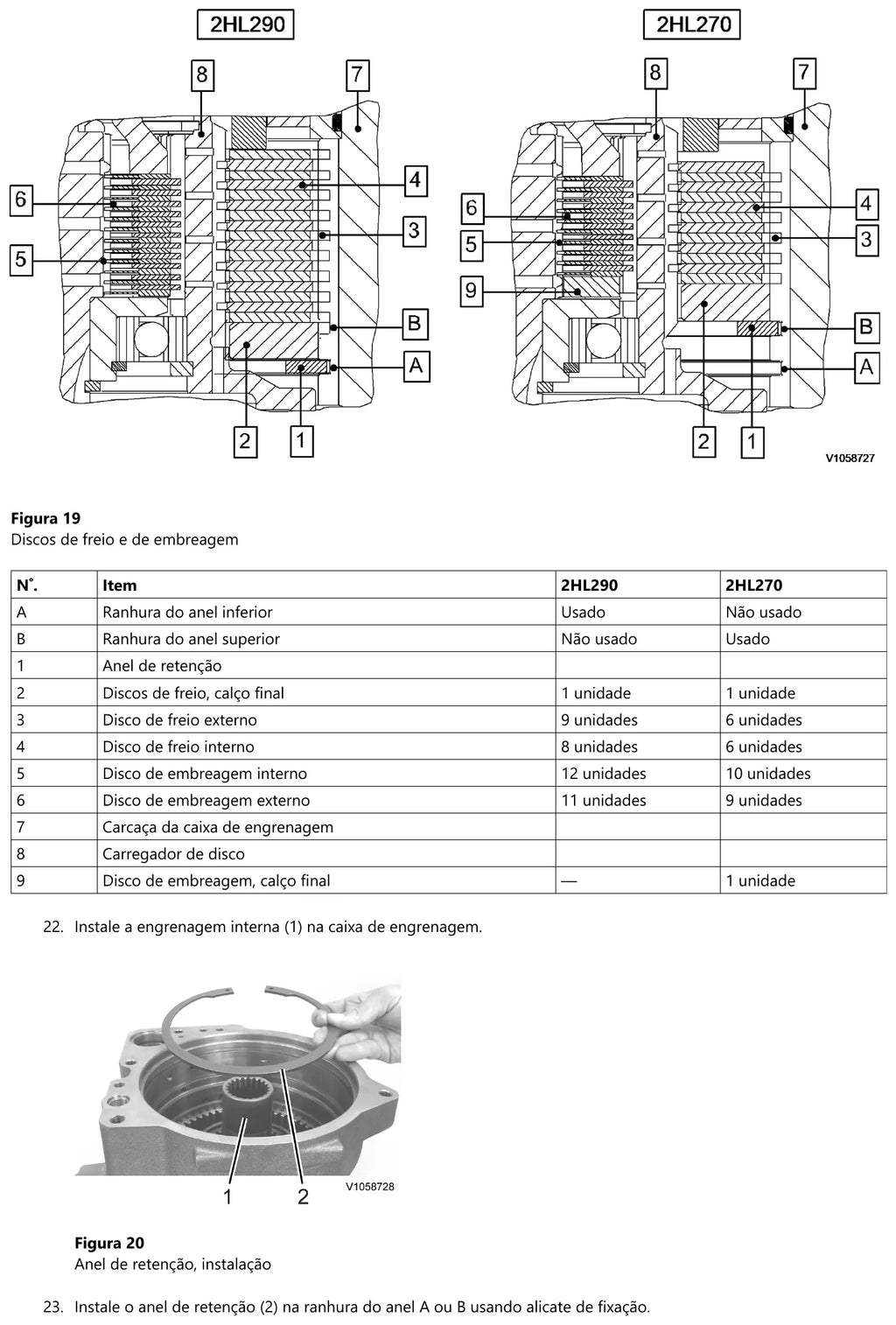

Freio: 6 discos externos e 6 internos. Embreagem: 10 discos internos e 9 externos. Mais 1 calço final em cada jogo. O anel de retenção vai na ranhura superior B — a inferior A só serve à 2HL290, que leva 9 externos de freio e 12 internos de embreagem. O disco externo de espessura variável fica no topo, do lado do pistão: 2,8 a 3,7 mm no freio e 1,2 a 1,6 mm na embreagem.

Folga dos discos — curso do pistão

Folga do disco de freio: 1,8 +0,3/0 mm
Folga do disco de embreagem: 2,4 +0,3/0 mm
Com a tampa 88830092 apertada a 80 Nm (59 lbf·pés), lê-se A e C pelos furos de leitura e, com a caixa de entrada original, B e D. No exemplo do manual, A = 22,45 mm menos B = 19,95 mm dá 2,50 mm, e C = 11,85 mm menos D = 9,95 mm dá 1,90 mm. Fora da faixa, corrige-se com disco externo de outra espessura.

Teste de vazamento interno e pré-carga da mola copo

Alívio de emergência com ar comprimido: 5 +1/0 bar, sem queda em 3 minutos.
Multidisco de freio e de embreagem: bomba HP em 30 a 35 bar, também sem queda em 3 minutos, com o ar sangrado e o mesmo óleo da máquina base.
Pré-carga da mola copo: reduzir até 13,5 a 15,5 bar no freio e até 9 a 11 bar na embreagem, medindo o eixo de entrada com torquímetro. Torque esperado nos dois ensaios: 50 ±5 Nm (37 ±4 lbf·pés).

Torques de aperto

Arruela do flange de saída: 46 Nm (34 lbf·pés)
Bujão M18 × 1,5: 35 Nm · bujão M10 × 1,0: 25 Nm · bujão M16 × 1,5: 45 Nm
Válvula de sangria de ar e bocal de graxa: 22 Nm (16 lbf·pés)
Parafusos prisioneiros do flange: 20 Nm · conexão de ar comprimido: 15 Nm · conexão de tubo: 23 Nm
Tabela geral ZF na classe 8.8: M6 9,5, M8 23, M10 46, M12 79, M14 125 e M16 195 Nm.

Vedação do flange de saída

Dimensão de instalação M: 17,6 0/−0,5 mm · dimensão N: 27,5 +0,3/0 mm. A vedação nova entra com a ferramenta 88830076 e a folha de tela com o mandril 88830081, com álcool no diâmetro externo, lábio lubrificado e bico voltado para a câmara de óleo, nos dois lados da caixa.

O que vem dentro do manual

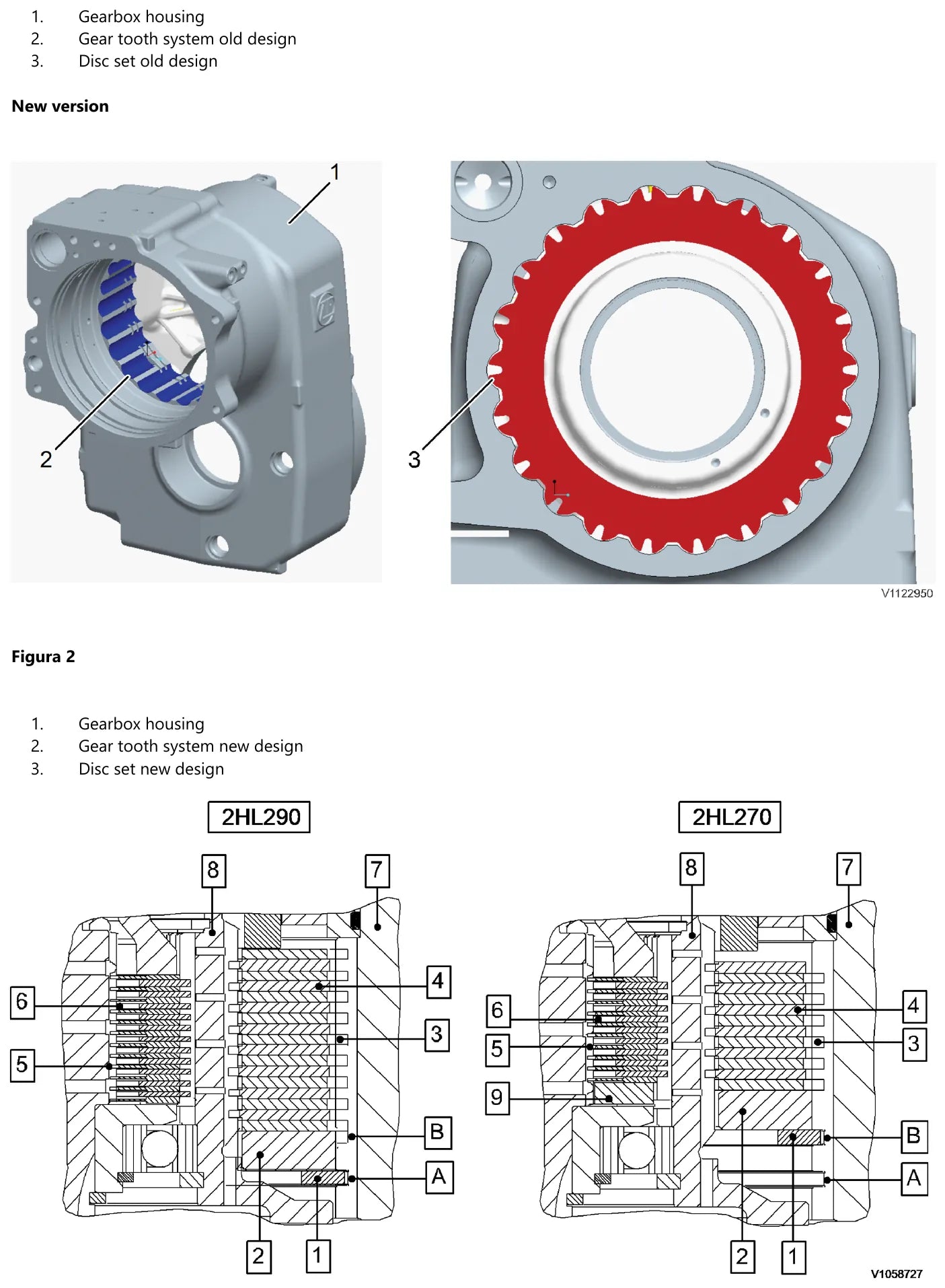

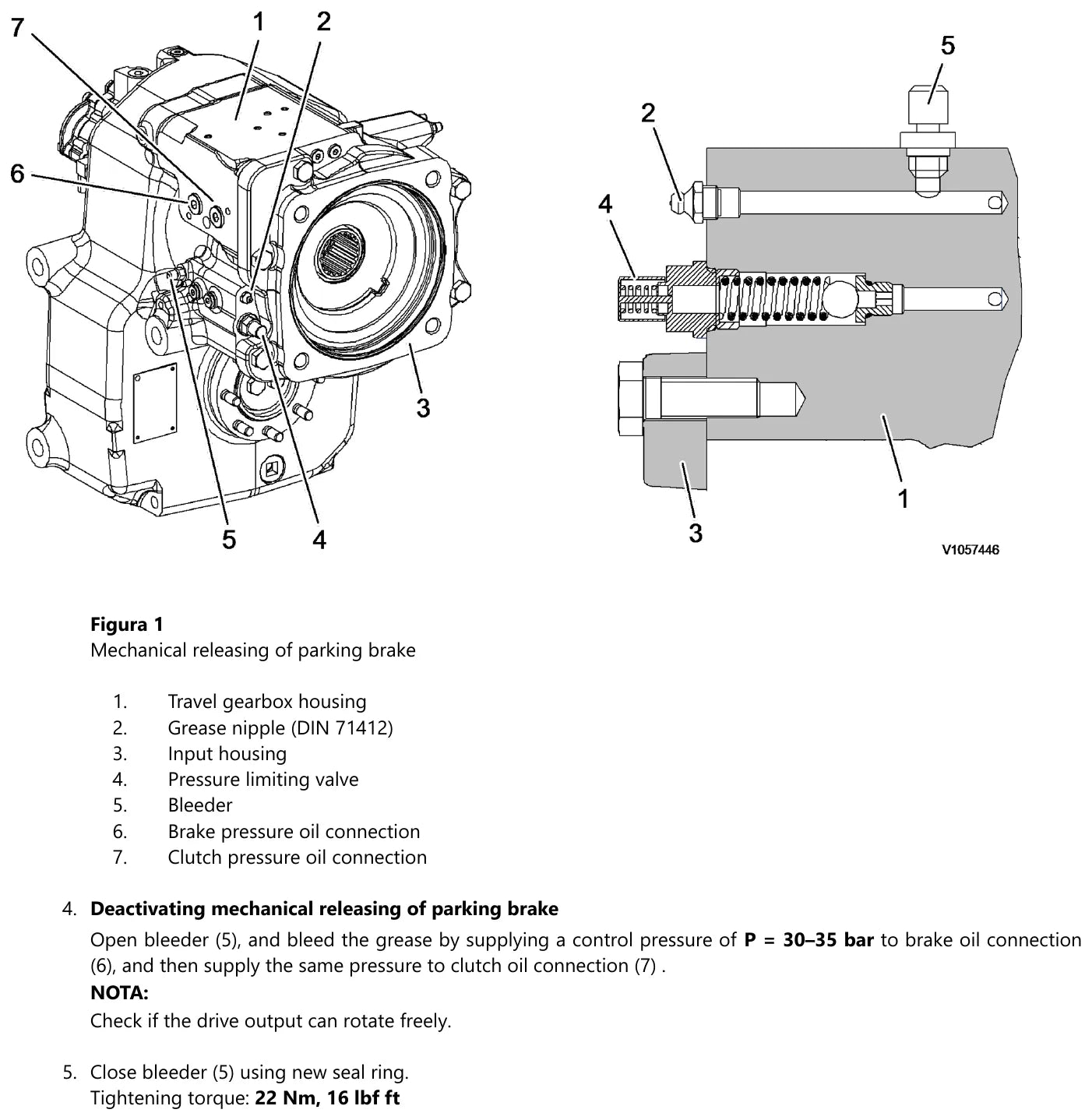

Especificações da caixa, troca do multidisco, verificação de vazamento interno, desmontagem completa, montagem, troca da bomba de lubrificação e da vedação do flange de saída, pesquisa de falha, troca de óleo, liberação manual do freio de estacionamento e as tabelas de torque padrão ZF. Há ainda a comparação entre a versão antiga e a nova do sistema de dentes e do jogo de discos de freio, com os números de série de partida por máquina. As ferramentas citadas são a unidade básica 2288756, o suporte 9986485, os gabaritos 88830074 e 88830093, a luva com garra 88830088, os mandris 88830081 e 88830082, as ferramentas de instalação 88830076 e 11668521 e a tampa 88830092.

Por que este manual resolve

Caixa de locomoção que volta patinando quase sempre saiu da bancada com o curso do pistão fora da faixa ou sem ensaio de pressão. Aqui está a conta da folga com os quatro pontos de leitura, o teste de vazamento com as duas leituras de mola copo e o torque de cada bujão — inclusive os pequenos, que ninguém consulta e depois vazam.

Para quem é

Oficina que recondiciona caixa de locomoção de escavadeira de rodas Volvo, retífica de caixa ZF e mecânico de manutenção de linha amarela.

Perguntas frequentes

Qual o curso de pistão correto dos discos?
1,8 +0,3/0 mm no freio e 2,4 +0,3/0 mm na embreagem, obtidos pela diferença entre as dimensões lidas com calibrador digital.

Quantos discos leva a 2HL270?
6 discos de freio externos e 6 internos, 10 de embreagem internos e 9 externos, mais um calço final em cada jogo. A 2HL290 usa quantidades diferentes, e as duas colunas aparecem lado a lado.
