O Manual de Diagnóstico Liebherr LTM 1200-5.1 é o documento técnico em PDF, com 474 páginas em inglês, que traduz os códigos de erro LICCON que aparecem no display do guindaste. Para cada número de falha você encontra o texto do erro, a reação do sistema e o procedimento de correção, com o conector e o pino de medição. Cobre as unidades centrais ZE 0 e ZE 1, o barramento LSB e os sensores da lança.
Destaques deste material
- Manual LICCON de códigos de erro do guindaste móvel Liebherr LTM 1200-5.1, com 474 páginas de diagnóstico linha a linha.
- Cada código traz o texto da falha, a reação do sistema (parada dos movimentos, registro na memória de erros) e a ação corretiva recomendada.

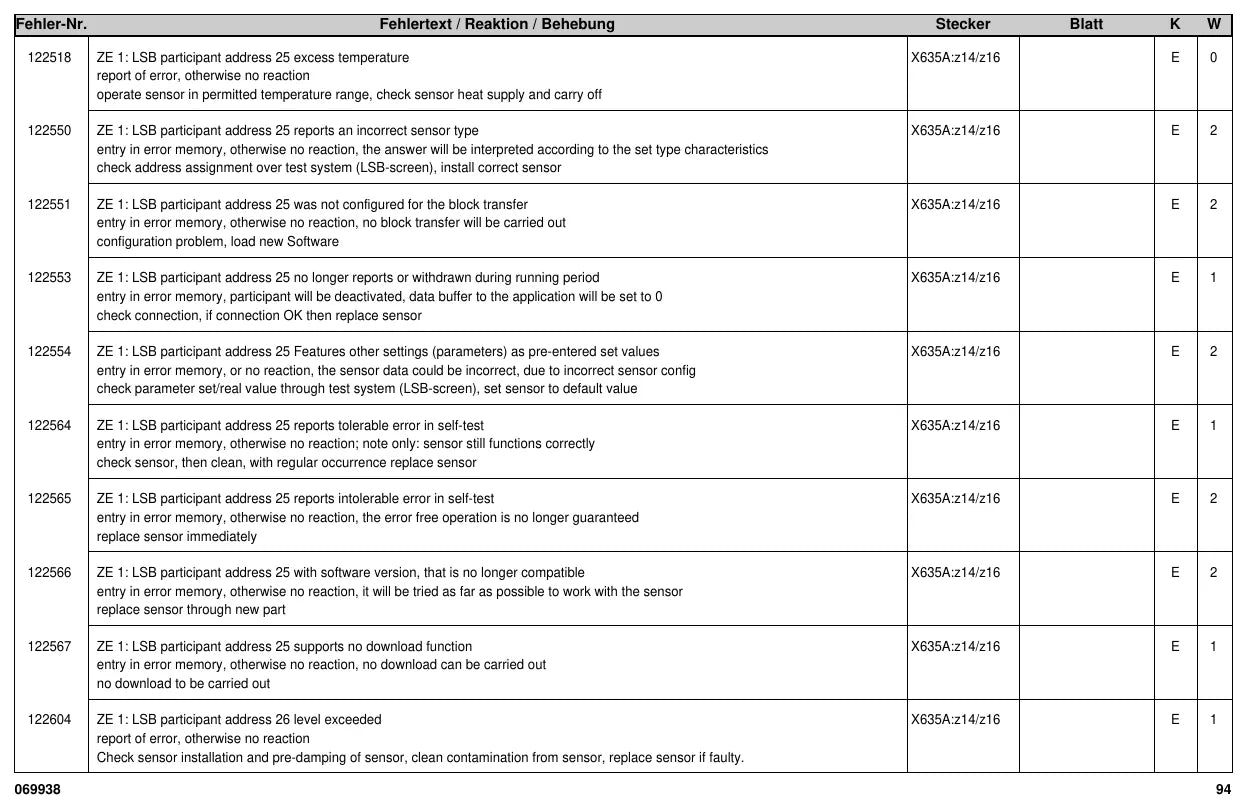

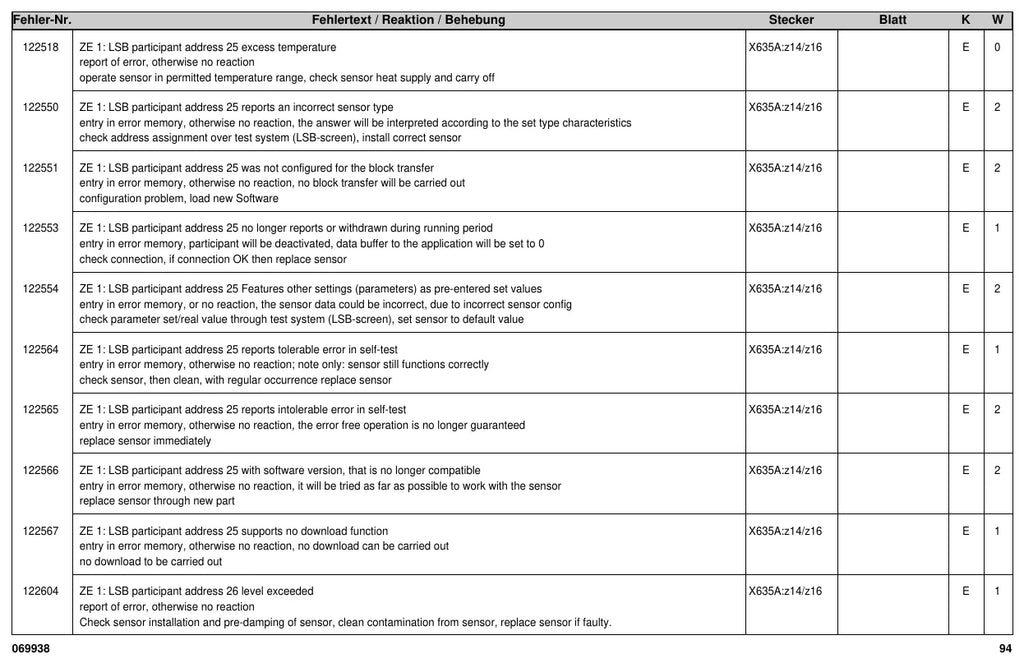

- Vem com o conector e o pino exatos de cada falha, como X70:19, X71:21, X635:z14/z16 e X635:b26, para ir direto ao ponto de medição.
- Cobre as duas unidades centrais do guindaste, ZE 0 e ZE 1, com entradas, saídas e todos os participantes do barramento LSB, dos endereços 1 a 30.
- Publicação 069938 de 26.07.2011, com as referências de elétrica da superestrutura 986599108 e do chassi 988642308.
- Ferramenta de oficina para liberar o guindaste rápido: dá o motivo, o efeito e a solução de cada erro LICCON.
O que este documento cobre
- Erros de sistema da unidade central ZE 0, incluindo watchdog e memória EPROM/FLASH
- Entradas da ZE 0: curto-circuito, circuito aberto e sinal fora de faixa
- Saídas da ZE 0: curto para massa, curto para tensão e transistor defeituoso
- Participantes do barramento LSB da ZE 0, dos endereços 1 a 30
- Sensores de comprimento, ângulo e pressão da lança

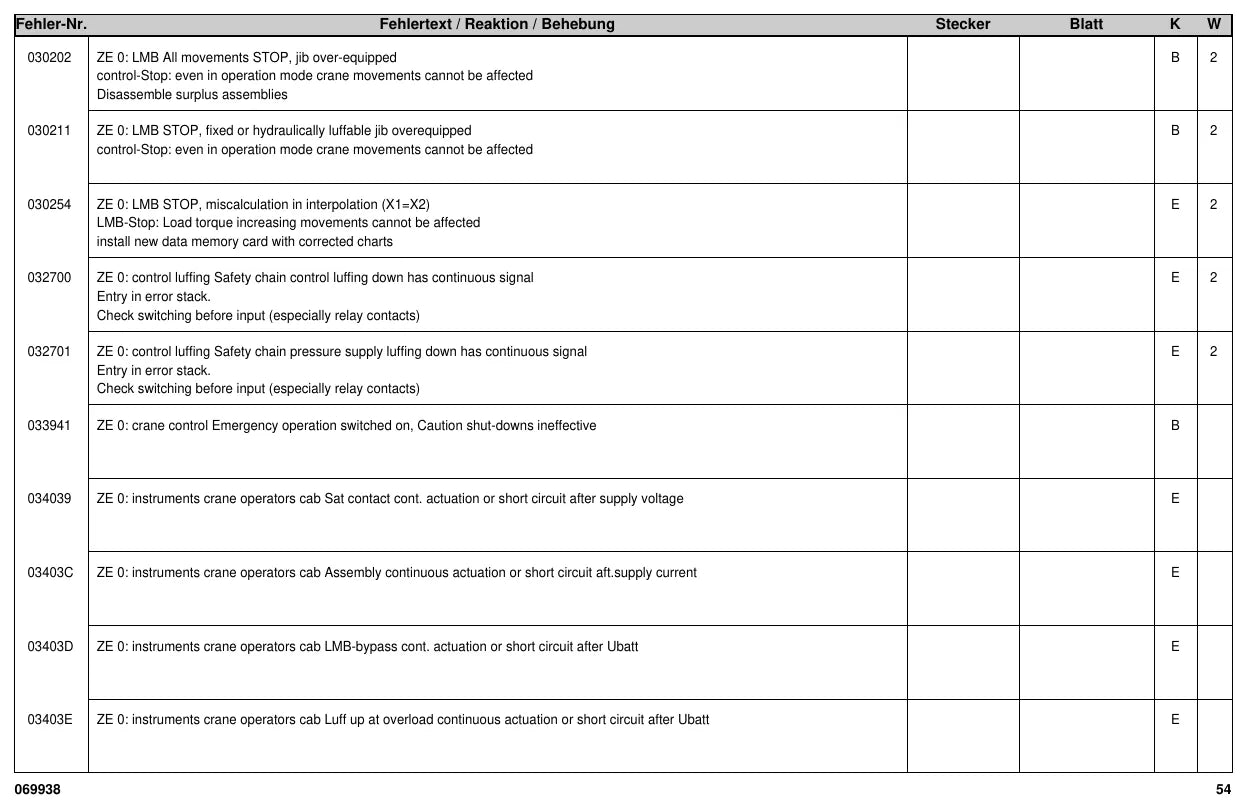

- Limitador de momento de carga (LMB) e comissionamento do guindaste
- Erros de sistema da unidade central ZE 1

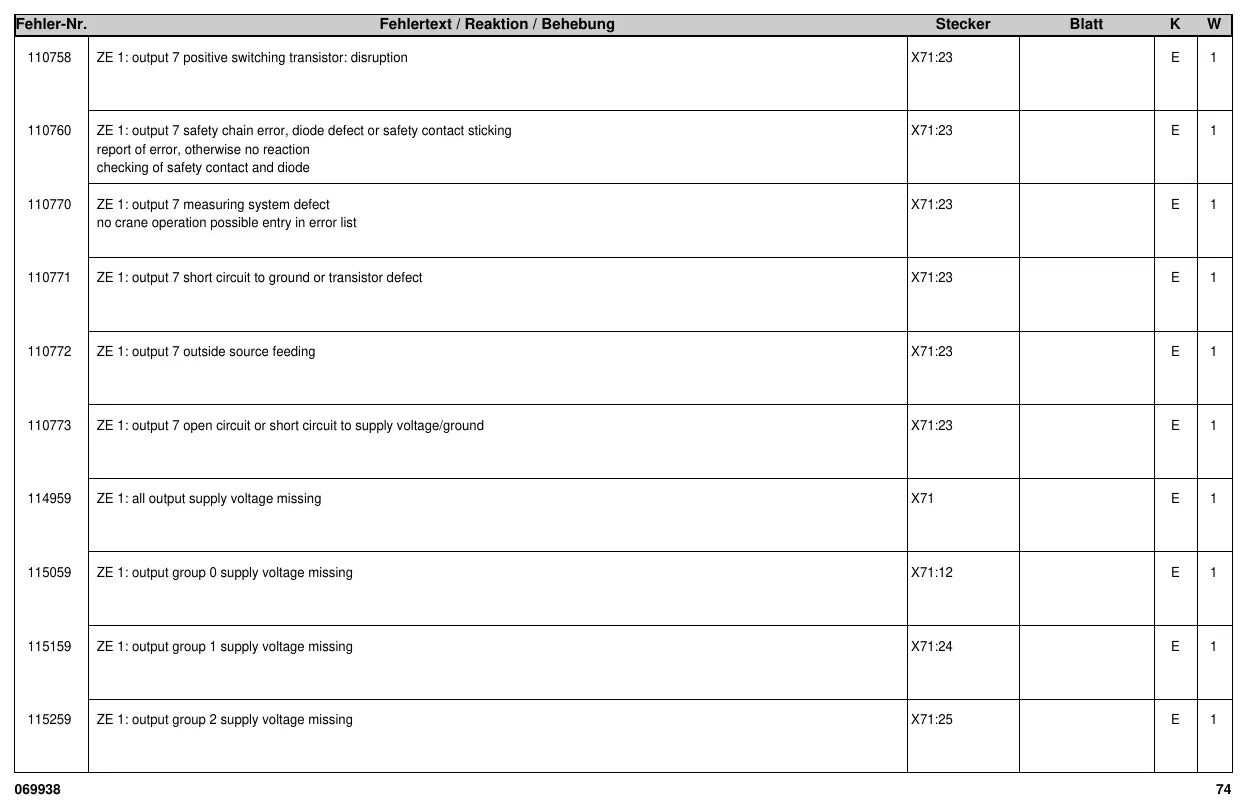

- Entradas e saídas da ZE 1 nos conectores X71 e X635A
- Participantes do barramento LSB da ZE 1
- Elétrica da superestrutura, identificação 986599108
- Elétrica do chassi, identificação 988642308
- Lista de erros com a reação do sistema e o procedimento de correção
Por que vale a pena
- Traduz o número que aparece no display do guindaste em uma falha com nome, causa e ponto de medição.
- Diz como a máquina reage a cada erro, se corta o movimento ou apenas registra o alarme, para você saber o que é grave.
- Aponta o caminho de correção de cada código, indicando o conector e o pino onde medir.
- Evita a troca de peça no chute: a falha é confirmada antes de comprar sensor, chicote ou módulo.
- Reduz o tempo de máquina parada na obra, que é o custo mais caro em um guindaste desse porte.
Para quem é
- Técnicos de assistência e eletricistas de guindastes móveis Liebherr.
- Oficinas e empresas de manutenção de equipamentos de elevação.
- Frotistas e locadoras de guindastes que precisam liberar a máquina no mesmo dia.
- Operadores e encarregados que querem entender o alarme antes de acionar o técnico.
Perguntas frequentes
Para qual máquina serve este manual?
Ele é o manual de códigos de erro LICCON do guindaste móvel Liebherr LTM 1200-5.1 e cobre as duas unidades centrais da máquina, ZE 0 e ZE 1, além da elétrica da superestrutura 986599108 e do chassi 988642308.
Como recebo o arquivo depois da compra?
O download é imediato. Assim que o pagamento é confirmado, o PDF fica disponível para baixar e você guarda no computador, no celular ou no tablet da oficina, sem prazo de entrega e sem frete.
O texto está em português?
Não. O conteúdo está em inglês, com alguns cabeçalhos de coluna em alemão. Os números de erro, os conectores e os pinos são os mesmos em qualquer país.
Ele ensina o reparo mecânico da máquina?
O foco é o diagnóstico elétrico e eletrônico: número do erro, reação do sistema e procedimento de correção com o ponto de medição. Não é um manual de desmontagem mecânica.
