Os Esquemas Elétricos Liebherr LTM 1095-5.1 são o documento técnico em PDF, com 155 páginas em inglês, que mostram o sistema elétrico do veículo desse guindaste móvel folha a folha. Você acompanha a distribuição de massa, os fusíveis da cabine, os cinco módulos de entrada e saída, a unidade de comando do motor, os estabilizadores e toda a iluminação, com a pinagem dos conectores e a folha de destino de cada sinal.
Destaques deste material
- Conjunto completo de diagramas do sistema elétrico do chassi do guindaste móvel Liebherr LTM 1095-5.1, em 155 folhas, na edição de fábrica de 28 de julho de 2006, Ident-Nr. 984197408.
- Documenta a máquina com motor Liebherr D 846 TI A7 e transmissão ZF 12 AS 2302 com caixa de transferência VG 3750.

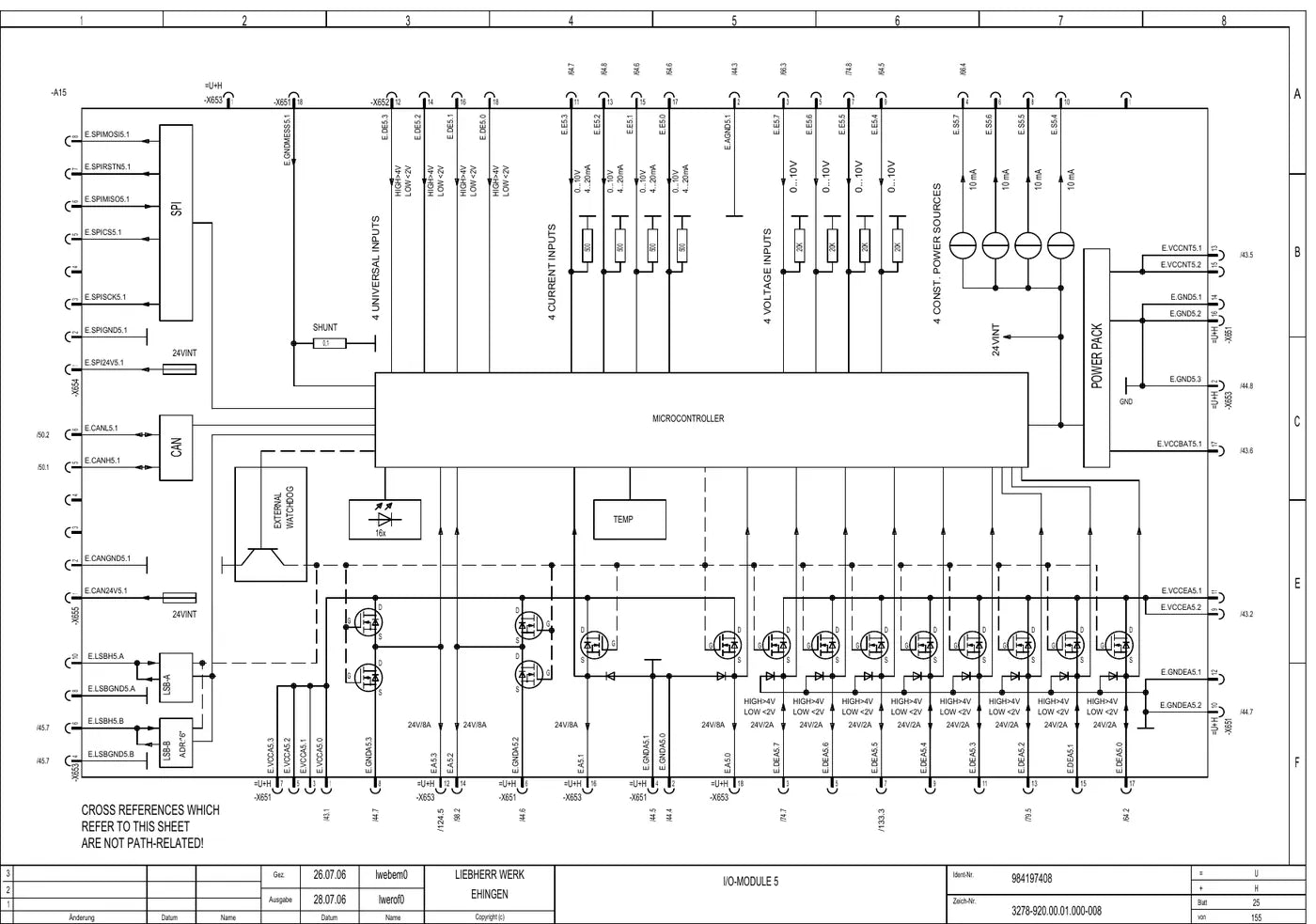

- Folhas dedicadas aos cinco módulos de entrada e saída, ao teclado e ao display da cabine, com a pinagem dos conectores -X612 e -X652.
- Cada sinal vem com função, tipo do sinal (0 a 10 V, 4 a 20 mA) e a folha de destino, o que permite seguir o circuito de ponta a ponta.
- Inclui os opcionais elétricos: ar-condicionado, aquecedores DBW 2020, Thermo 90 ST e Airtop, câmera de ré, navegação e alimentação externa em 24 V, 110 V e 230 V.
- Abre com a chave de símbolos, a descrição dos símbolos e a folha de modificações, que dão a leitura correta dos desenhos.
O que este documento cobre
- Disposição geral da instalação de cabos e da rede LSB/CAN
- Baterias e distribuição de massa
- Chave de ignição e fusíveis da cabine do motorista
- Módulos de entrada e saída 1 a 5 e a alimentação de cada um
- Unidade de teclado e unidade de display da cabine
- Unidade de comando do motor, diagnóstico e injetores
- Pressão de óleo, pressão de sobrealimentação, rail e temperatura da água
- Freio motor, ventilador do motor e recirculação de gases de escape
- Unidade de comando e válvulas do Intarder e atuador de embreagem
- Bloqueios de diferencial, eixo de arrasto e freio de correntes parasitas
- Reserva de ar, pressão de freio e sistema antiderrapante do reboque

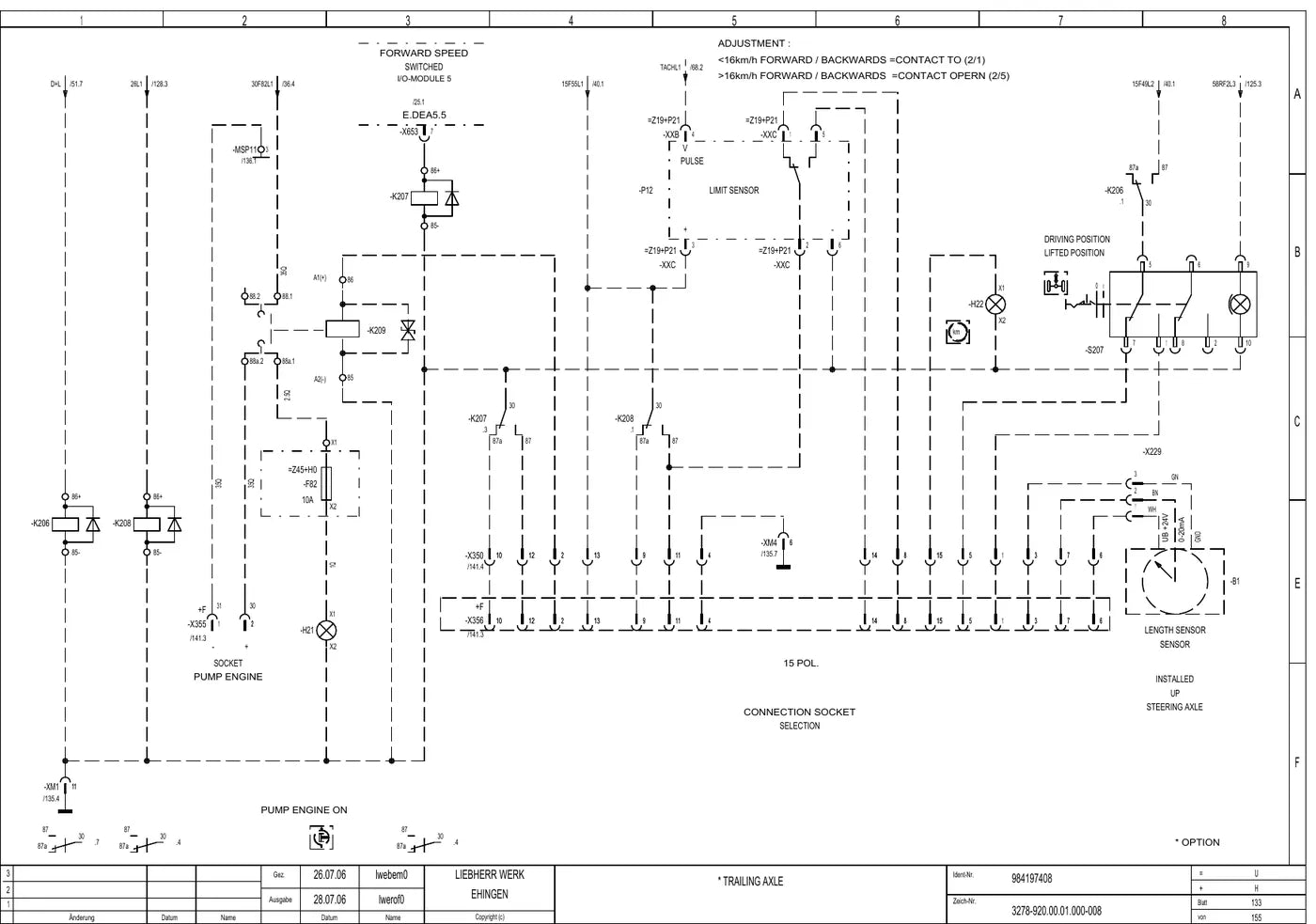

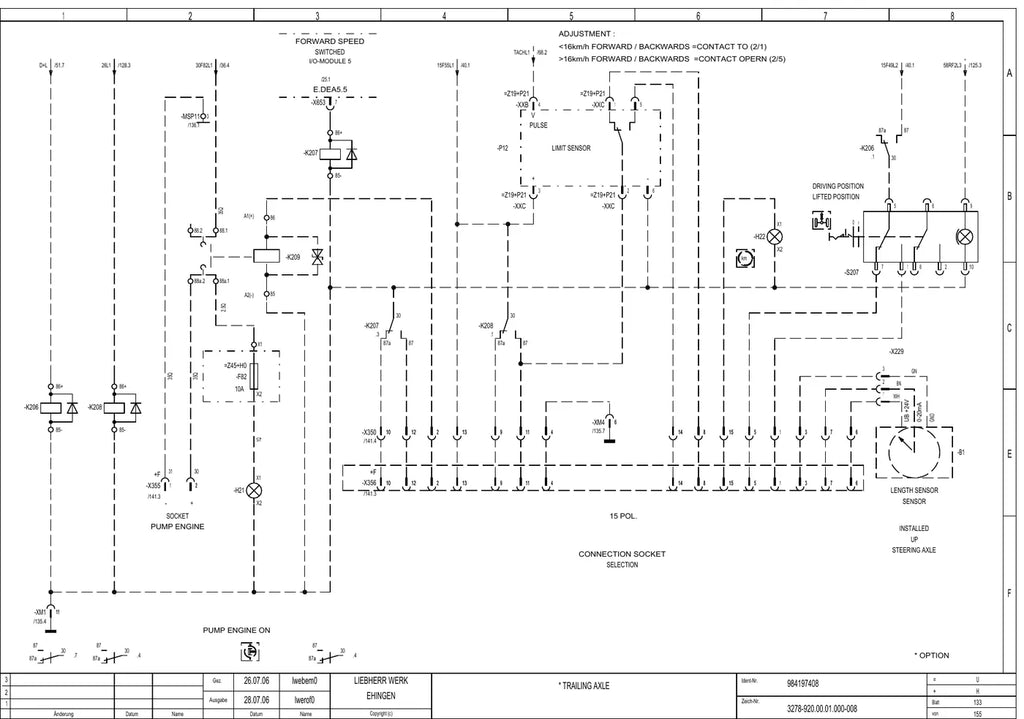

- Estabilizadores esquerdo e direito, sensor de comprimento e sensor de inclinação

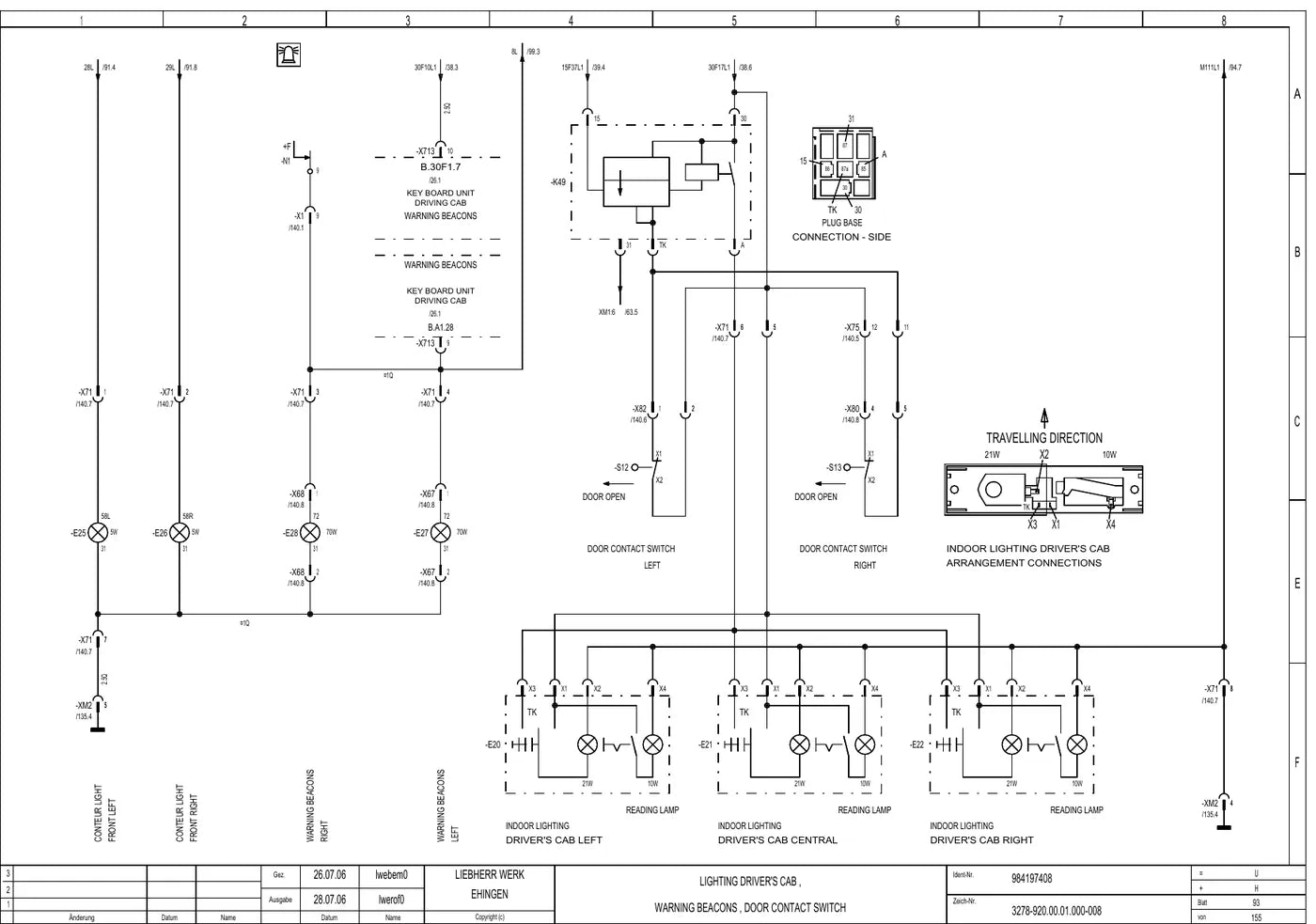

- Iluminação do veículo, da cabine, lateral e dos estabilizadores

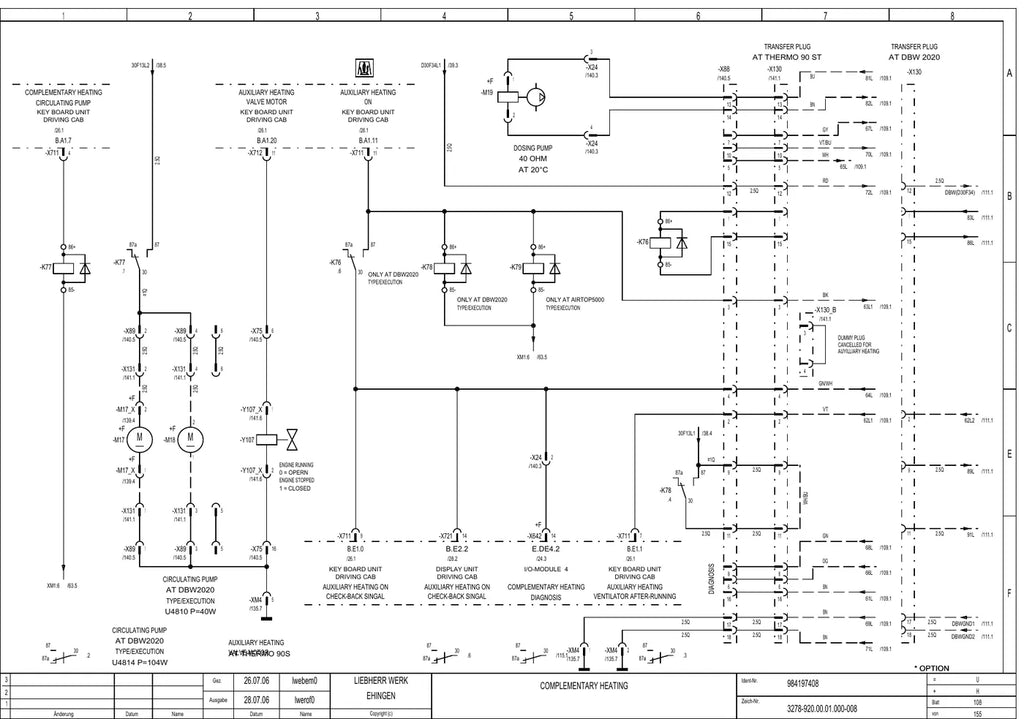

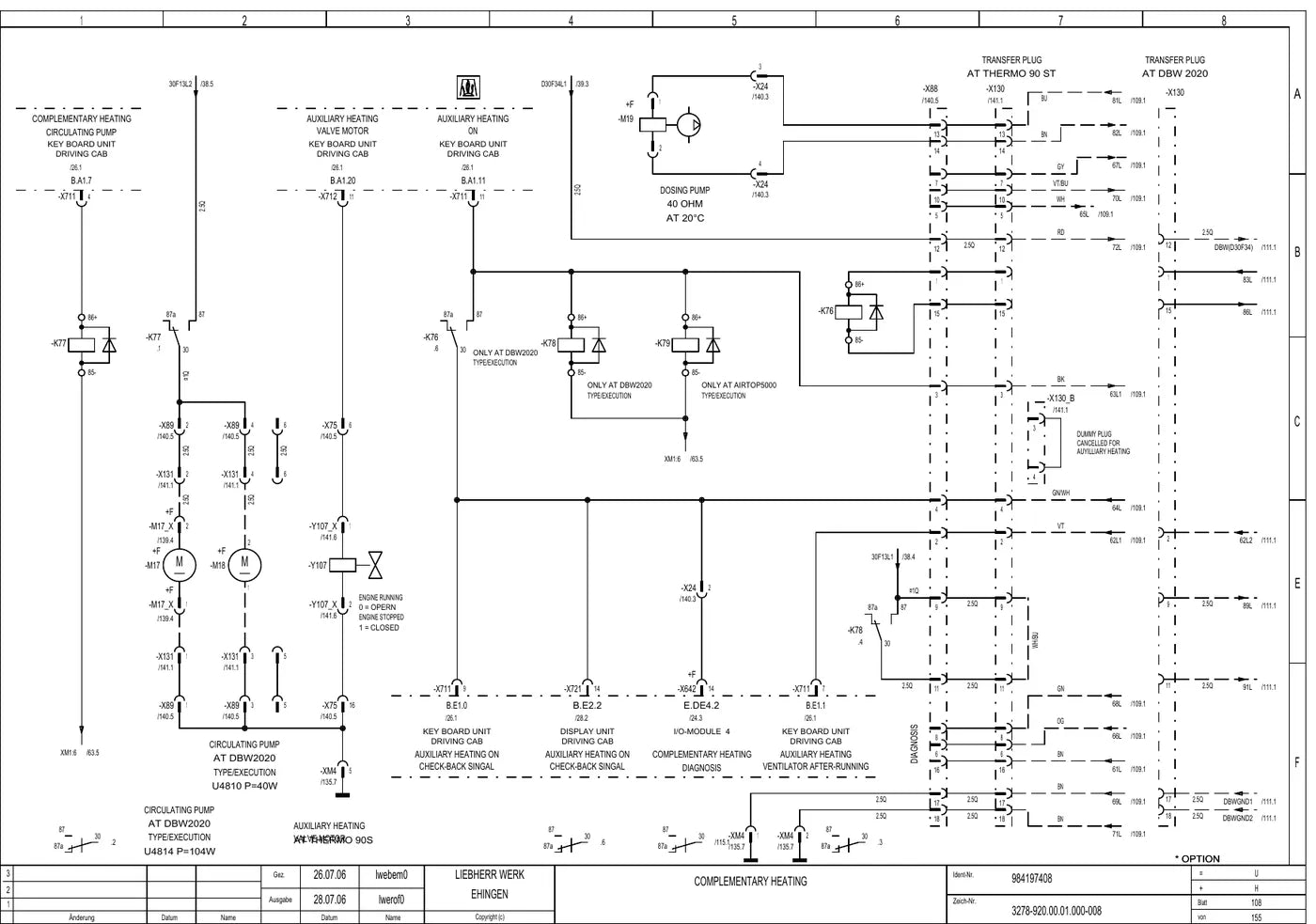

- Aquecimento auxiliar e complementar, ar-condicionado, câmera de ré e navegação
Por que vale a pena
- Você segue o caminho do circuito fio a fio, do borne de origem até a folha onde o sinal chega.
- Localiza relés, fusíveis e conectores pela identificação de fábrica, sem depender de tentativa e erro na cabine.
- A pinagem dos conectores está impressa, o que permite medir no pino certo já na primeira tentativa.
- Corta horas de teste de continuidade em chicote longo, que é onde o serviço de guindaste costuma perder tempo.
- Serve como referência para instalar e conferir os opcionais elétricos que a máquina pode ter de fábrica.
Para quem é
- Eletricistas de máquinas pesadas e de guindastes móveis.
- Oficinas e assistências que atendem frota de içamento.
- Frotistas e locadoras de guindastes que fazem manutenção própria.
- Técnicos de campo que precisam diagnosticar o chassi na obra.
Perguntas frequentes
Este documento serve para qual máquina?
Para o guindaste móvel Liebherr LTM 1095-5.1 na configuração com motor D 846 TI A7 e transmissão ZF 12 AS 2302, conforme o bloco de identificação Ident-Nr. 984197408.
Cobre também a superestrutura e a lança?
Não. Este conjunto é do sistema elétrico do veículo, ou seja, do chassi. A parte giratória e os procedimentos de reparo mecânico não fazem parte deste volume.
Em que idioma está?
Em inglês, que é o idioma da edição oficial. Os símbolos e as identificações de componente são os mesmos usados na máquina, o que facilita a leitura mesmo para quem não domina o idioma.
Quando recebo o arquivo?
O download é imediato: com o pagamento aprovado, o link é liberado na hora e você já pode salvar o documento no computador, no tablet ou no celular.
