Os Esquemas Elétricos Liebherr LTM 1120-4.1 e LTM 1100-4.3 são o documento técnico em PDF, com 406 páginas em inglês, que mapeiam o sistema elétrico do chassi desses guindastes móveis da série E3. O conjunto mostra a interface entre o motor diesel Stufe 5 e o comando LICCON 2, o tratamento de gases de escape com AdBlue, todas as redes CAN de bordo, freios, estabilizadores, suspensão e os sistemas de conforto da cabine.
Destaques deste material
- Conjunto de 406 páginas com o sistema elétrico do chassi e a interface entre o motor Stufe 5 e o comando LICCON 2, na edição de fábrica de 23 de junho de 2020, Ident-Nr. 919258608.
- Traz o circuito completo do tratamento de gases de escape SCR com AdBlue do motor D 946 A7.
- Duas máquinas da série E3 no mesmo volume: LTM 1120-4.1 e LTM 1100-4.3.
- Mapeia todas as redes de bordo: CAN 1 e CAN 5 no padrão J1939, CAN 2 e CAN 3 no IES, CAN ZF e CAN LIDEC do motor.

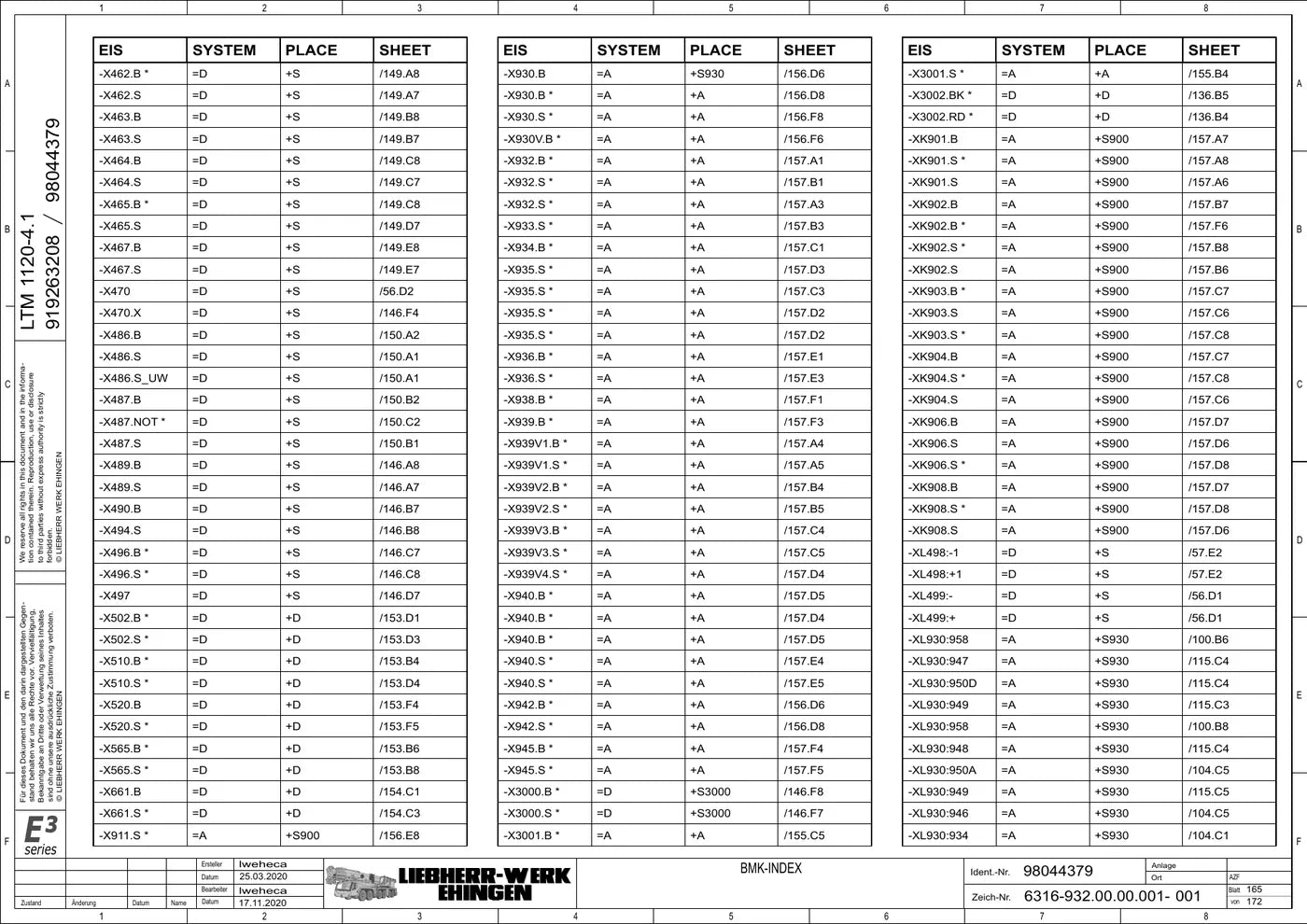

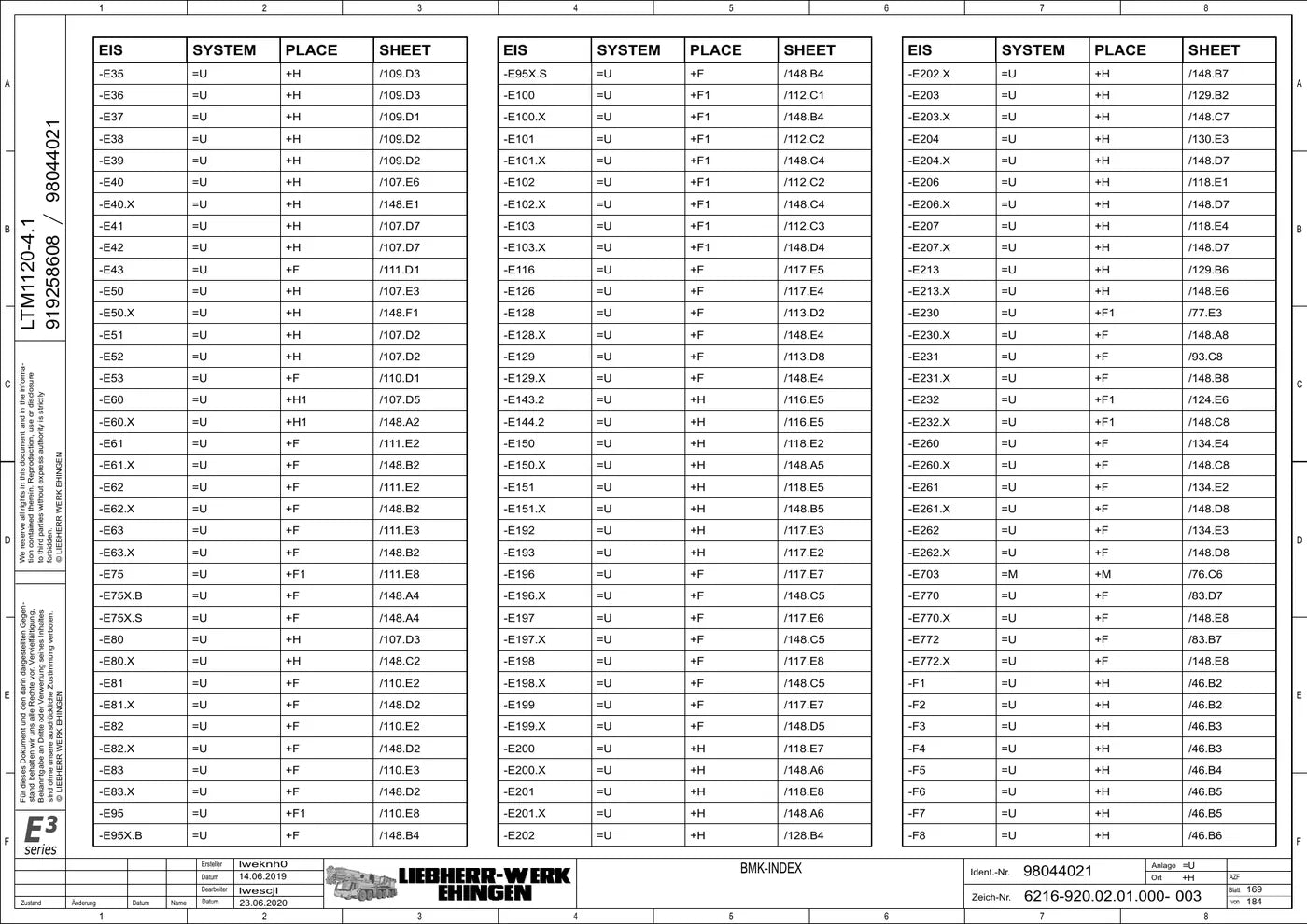

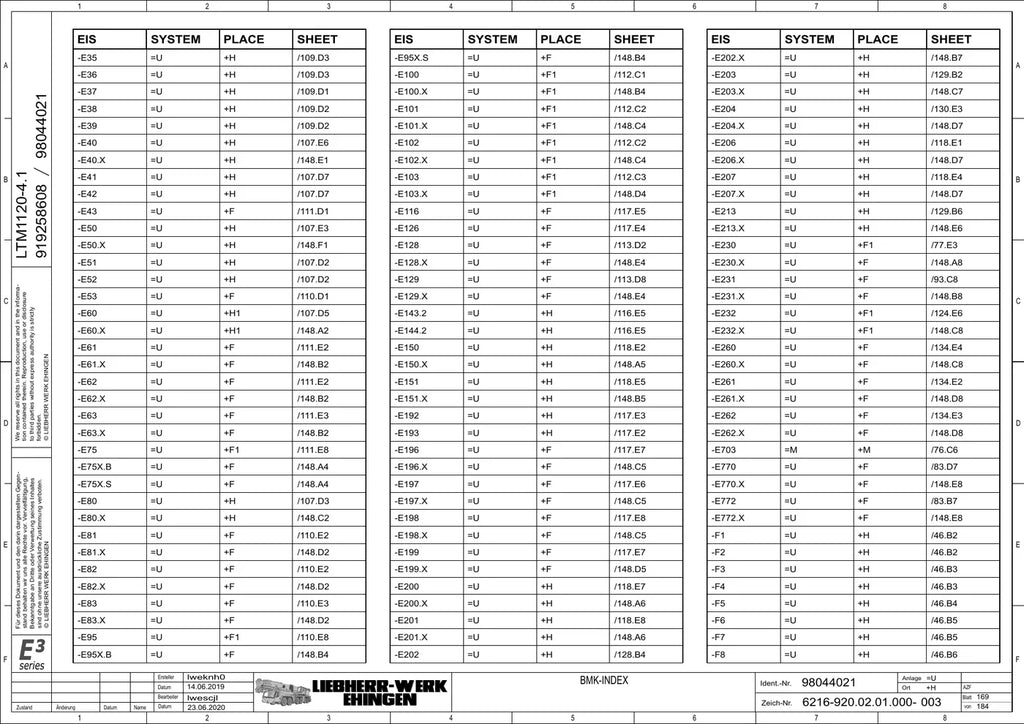

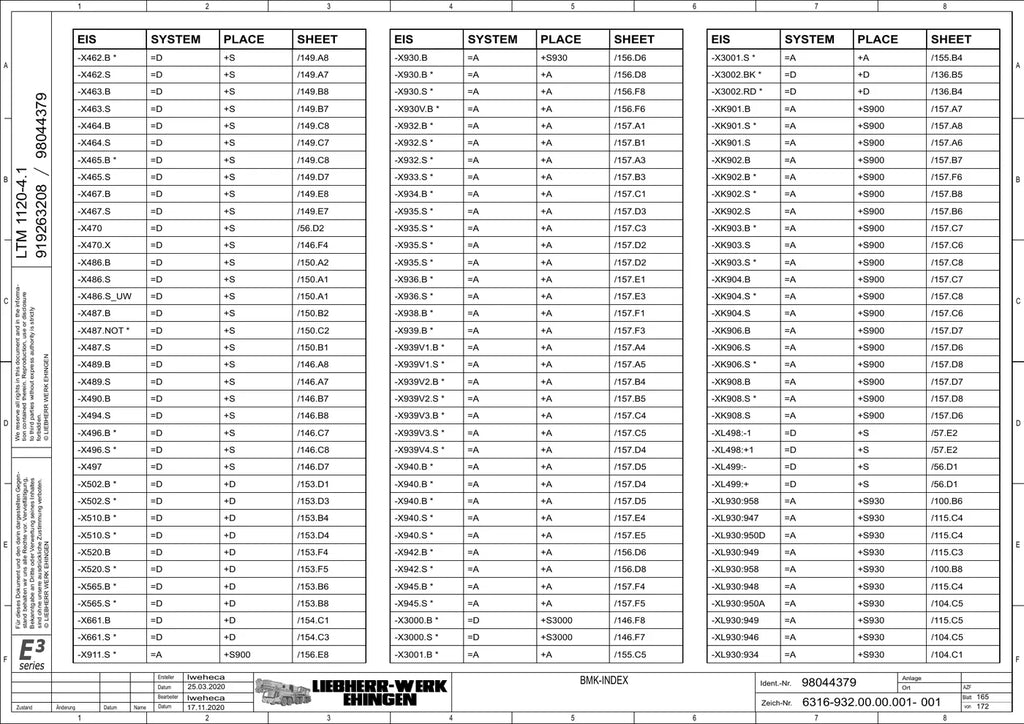

- Índice de folhas em ordem alfabética e índice BMK de componentes em cinco páginas levam direto ao circuito procurado.
- Inclui os quatro aquecedores auxiliares da linha, o conjunto de carga 110 V e 230 V e o pré-aquecimento do líquido de arrefecimento.
O que este documento cobre
- Sistema elétrico do chassi: visão geral do circuito
- Baterias, sensor de temperatura da bateria e conjunto de carga 110 V e 230 V

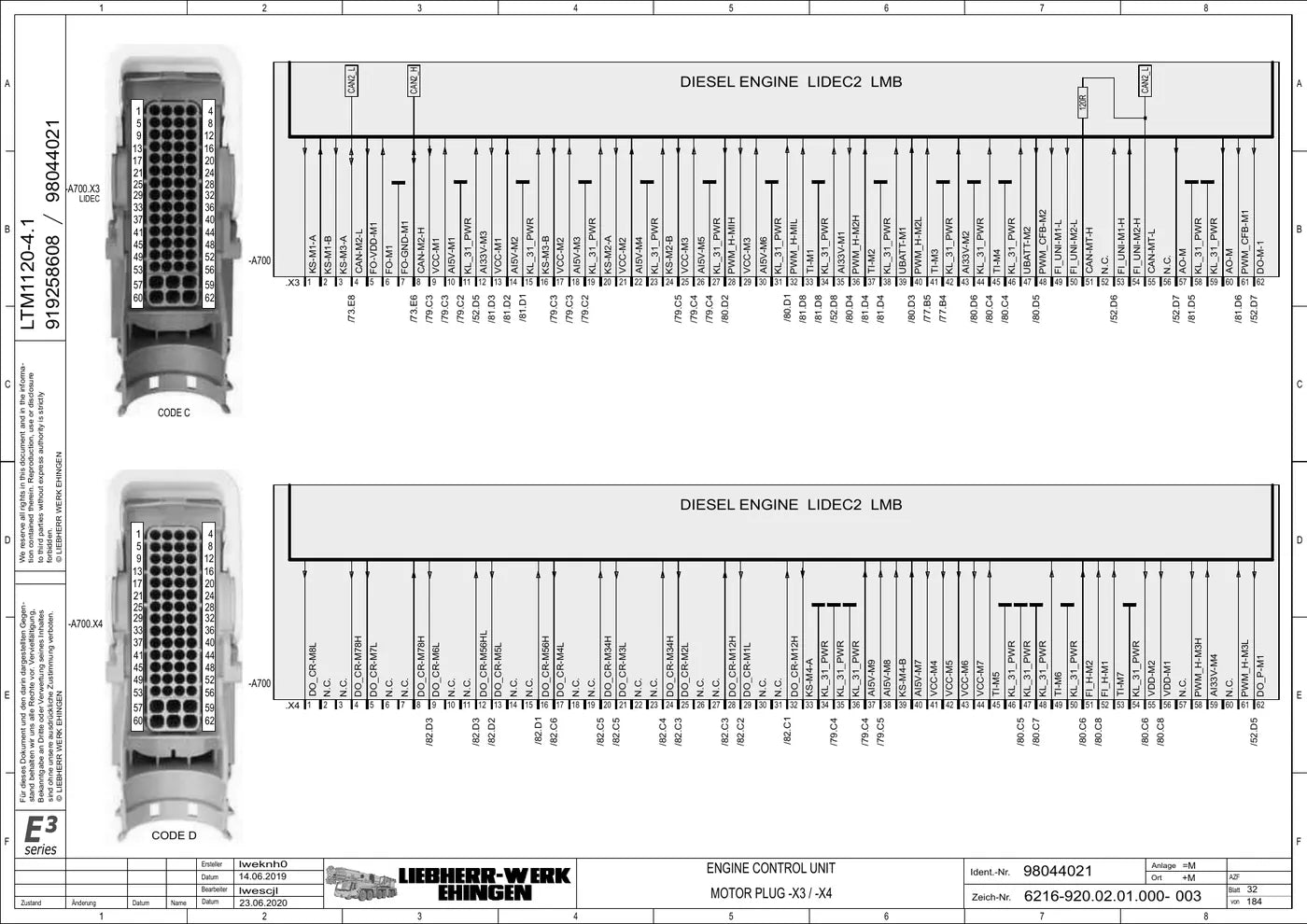

- Alimentação da unidade de comando do motor diesel e acelerador
- Tratamento de gases de escape SCR com AdBlue do motor D 946 A7
- Barramentos CAN 1 e CAN 5 no padrão J1939, CAN 2 e CAN 3 no IES, CAN ZF e CAN LIDEC
- Diagnóstico do motor diesel e interface com o LICCON 2
- Sistema de freios ABV, unidade de comando da cabine e auxílio de partida em rampa
- Secador de ar e reserva de pressão pneumática
- Nível e sensor de água de arrefecimento e pré-aquecimento em 110 V e 230 V
- Hidráulica do guindaste e estabilizadores
- Suspensão com comutação de reservatório de diafragma
- Aquecedores auxiliares Airtop 2000STC, Airtop EVO 55D, Thermo Pro 90 e TTP150
- Ar-condicionado, banco do carona e acendedor de cigarros

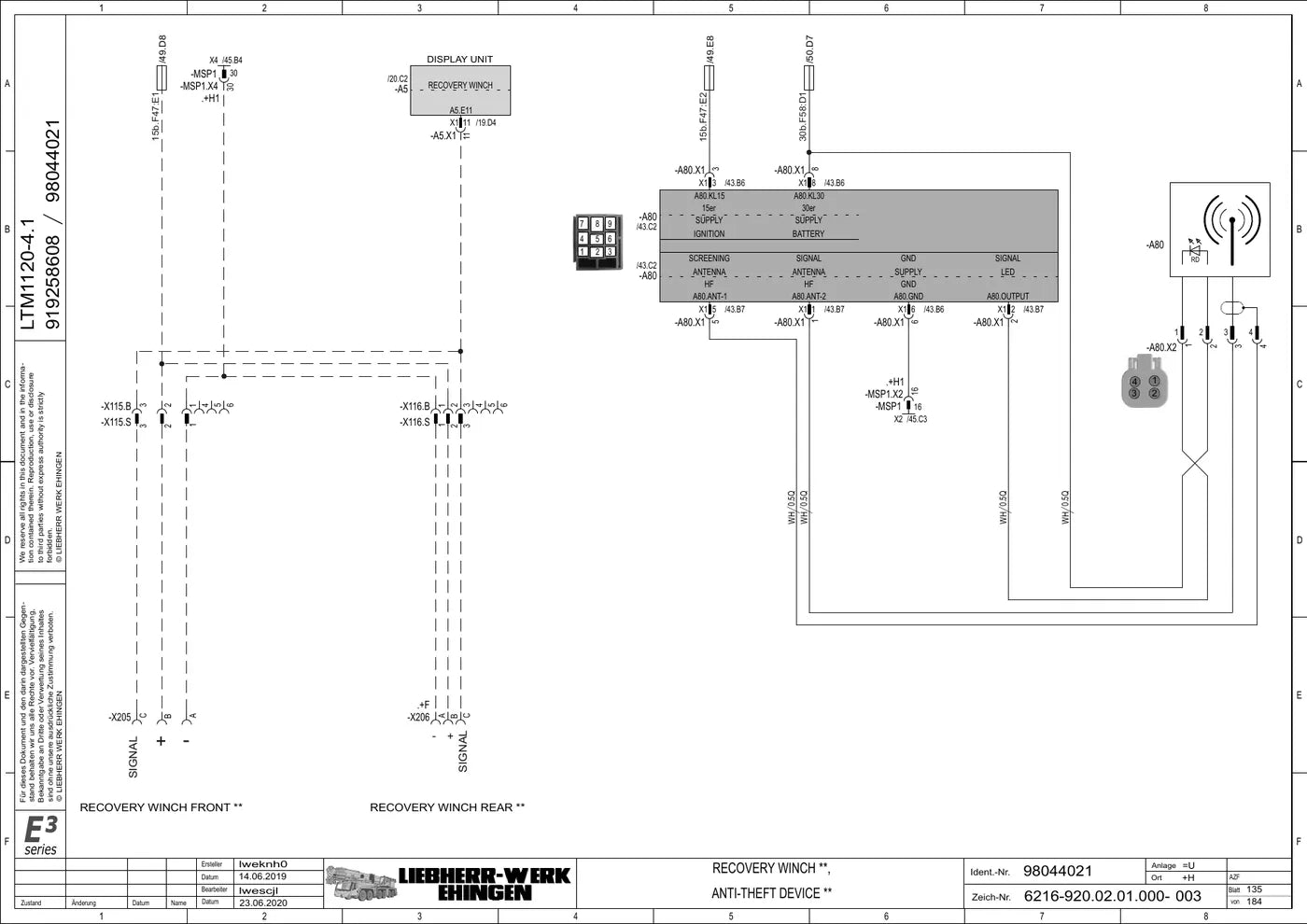

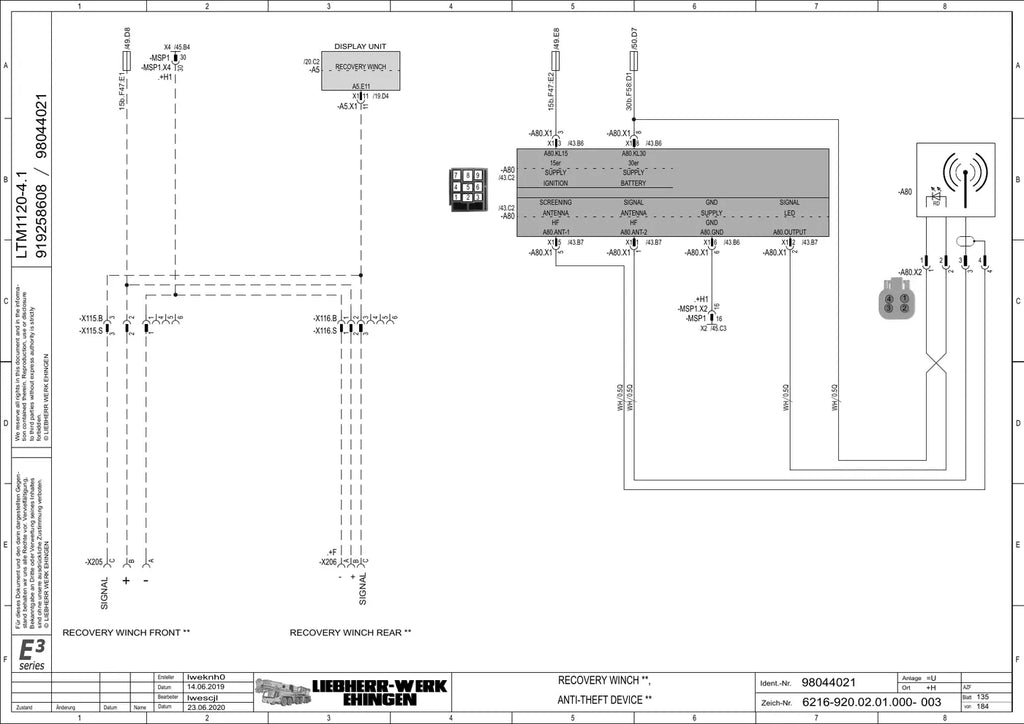

- Dispositivo antifurto, descrição de símbolos e índice BMK de componentes
Por que vale a pena
- Você segue o caminho do circuito fio a fio, do borne de origem até o componente de destino, sem adivinhar chicote.
- Localiza relés, fusíveis e conectores pela identificação de fábrica, com o índice BMK levando direto à folha certa.
- A pinagem dos conectores permite medir no pino correto e conferir o sinal na primeira tentativa.
- Corta o tempo de teste de continuidade em máquina grande, onde o chicote atravessa chassi, cabine e estabilizadores.
- É a referência para trabalhar no sistema SCR com AdBlue e nas redes CAN sem interferir no que o LICCON 2 monitora.
Para quem é
- Eletricistas e técnicos de manutenção de guindastes móveis.
- Oficinas e assistências de linha pesada com atendimento a máquinas Liebherr.
- Locadoras e frotistas de içamento com equipe própria de manutenção.
- Técnicos de campo que diagnosticam motor Stufe 5 e sistema de AdBlue.
Perguntas frequentes
Quais guindastes este conjunto cobre?
Os modelos Liebherr LTM 1120-4.1 e LTM 1100-4.3 da série E3, na configuração com motor diesel Stufe 5 e comando LICCON 2, conforme o Ident-Nr. 919258608.
Inclui o sistema de AdBlue?
Sim. O tratamento de gases de escape SCR com AdBlue do motor D 946 A7 tem folhas próprias, junto com o diagnóstico do motor e a interface com o LICCON 2.
O documento está em português?
Não. O conteúdo técnico está em inglês, na edição do fabricante. As identificações de componente e os símbolos seguem o mesmo padrão impresso na máquina.
Quanto tempo leva para receber?
É download imediato: com o pagamento aprovado, o link é liberado na hora e o arquivo pode ser salvo no computador, no tablet ou no celular.
