Descrição
Especificações
Com 99 páginas em português, o Manual de Circuitos Elétricos Jacto Uniport 3000 Plus é o documento técnico de fábrica em PDF para quem trabalha com pulverizador automotriz Jacto. Aplicação: Pulverizador automotriz Jacto Uniport 3000 Plus; edição 1 de 08/2012.
O mapa elétrico completo do Uniport 3000 Plus: esquemas por sistema com verificações possíveis e a pinagem de cada conector da máquina, para rastrear uma falha fio a fio.
Destaques deste material

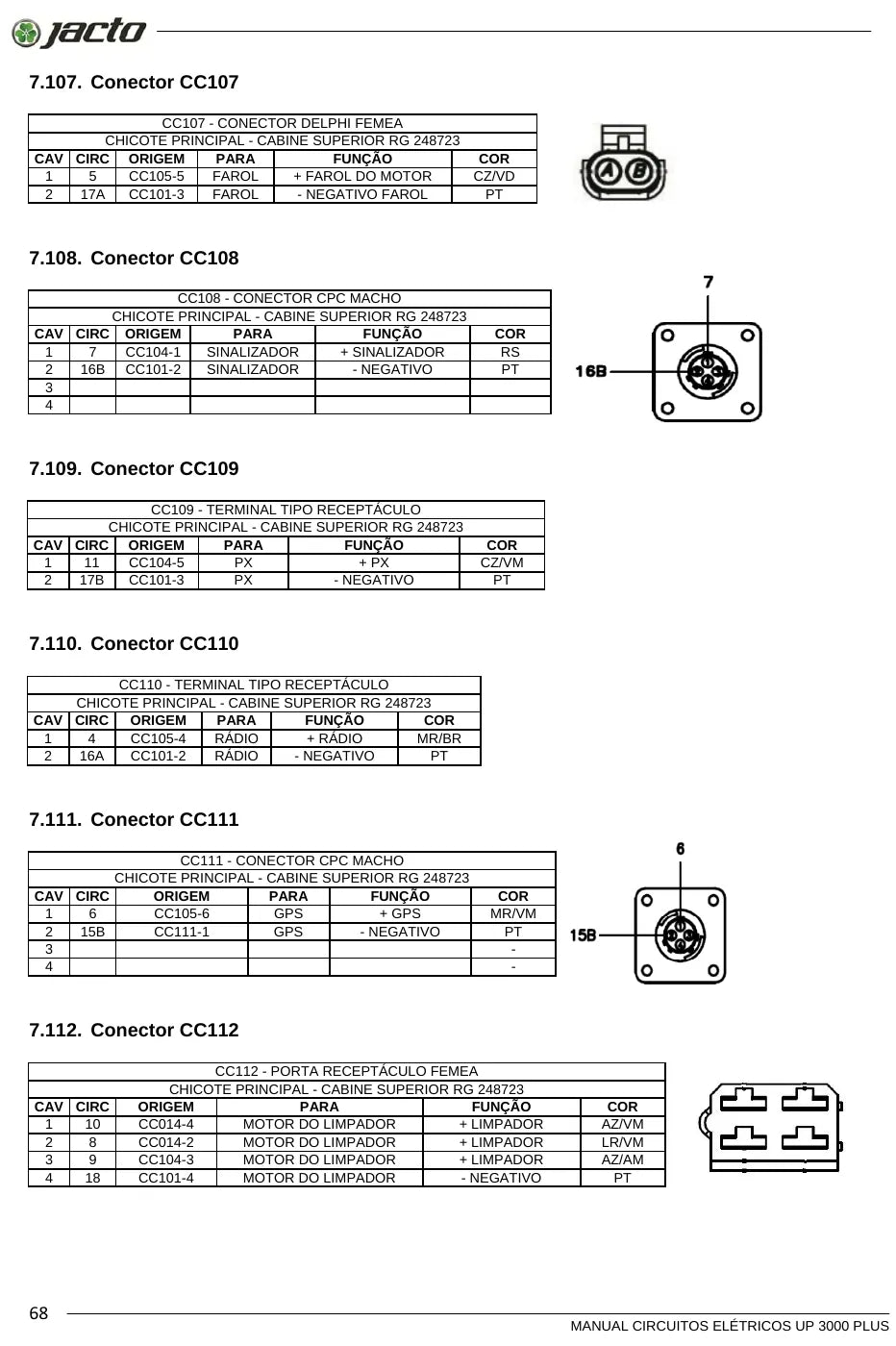

- Mais de 240 conectores detalhados cavidade por cavidade, de CC01 a CH240, com circuito, origem, destino, função e cor do fio.

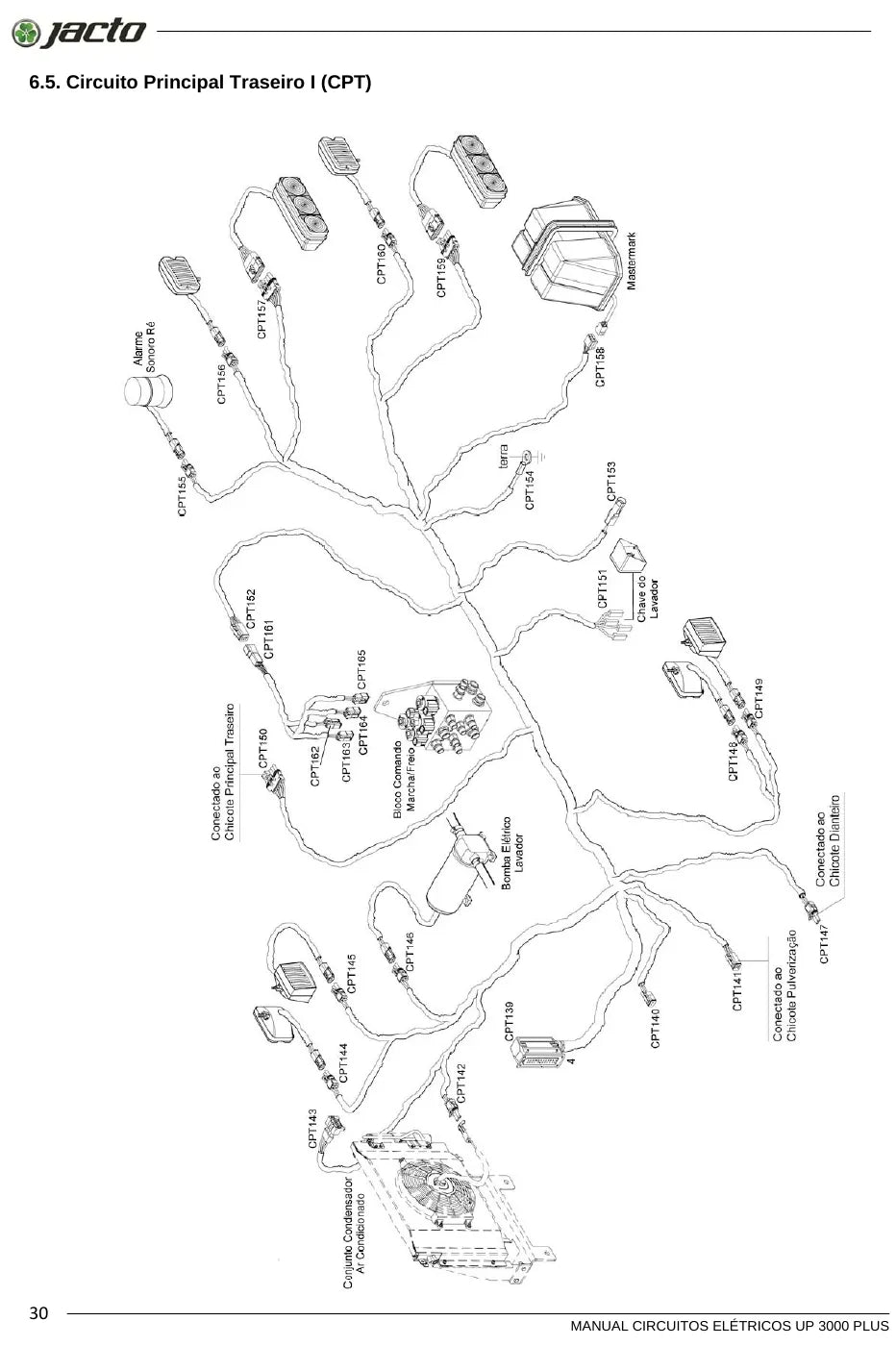

- Localização dos chicotes da cabine (CC), de alimentação (CAL), principal dianteiro (CD), principal traseiro (CPT), de pulverização (CP) e hidráulico (CH).
- Testes pelo controlador JMC1000/6: sensor de roda, vazão, corretor de velocidade (receptor GPS) e bomba JP em 10 níveis de rotação.
- Tensão de referência no solenoide da bomba JP: 1,8 a 2,3 V no nível 1 e 4,8 a 6 V no nível 10.
- Caixas de fusíveis e relés inferior e superior, ligação da chave de partida, do painel de instrumentos e do ar condicionado com ventilador.
O que este manual cobre
- Circuito elétrico de pulverização
- Sensores de roda e corretor de velocidade
- Circuito de acionamento da bomba JP

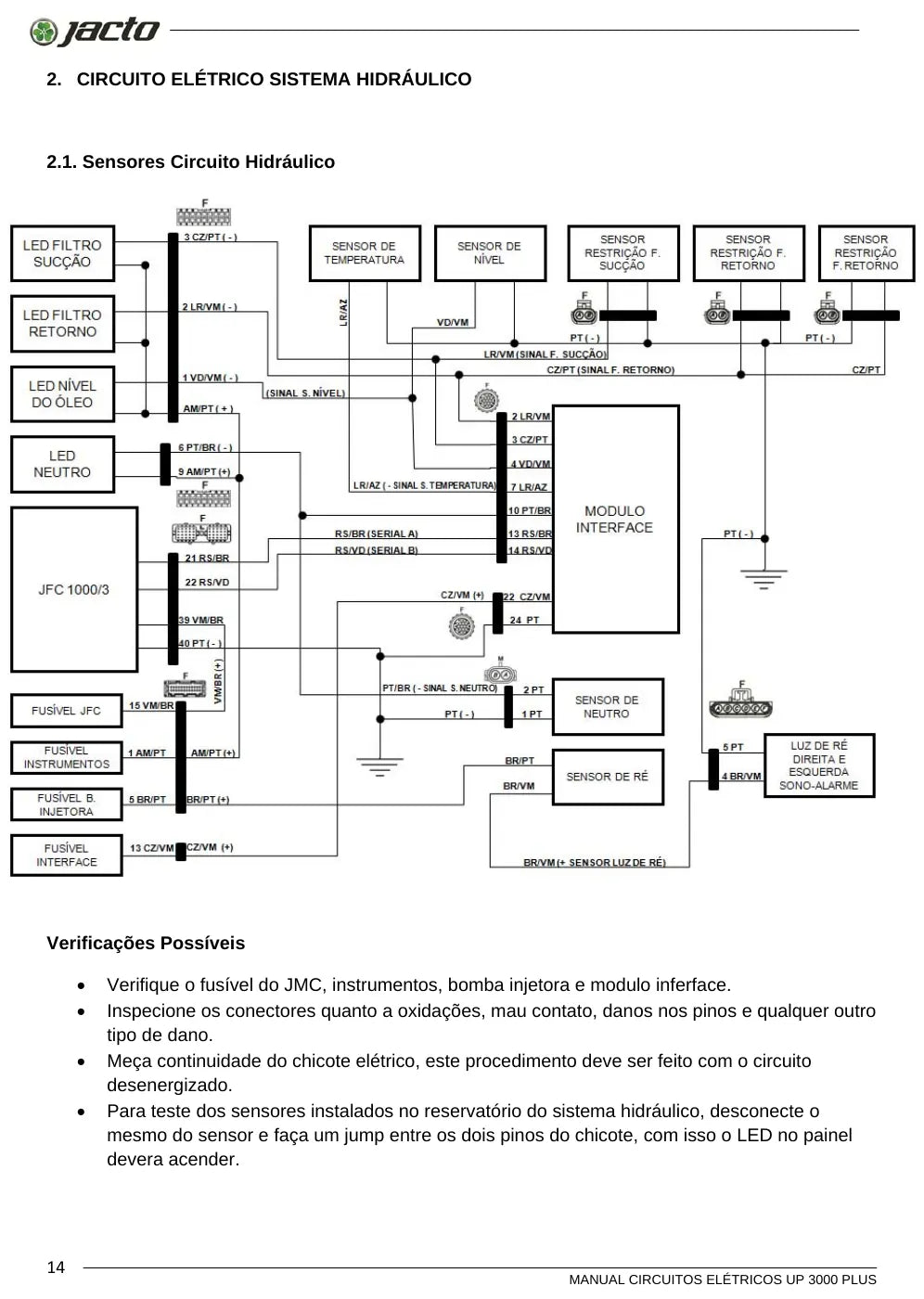

- Sensores do circuito hidráulico
- Circuito elétrico de movimentação de barras
- Circuito elétrico do bitolador
- Circuito de partida e carga da bateria
- Circuito do motor diesel
- Circuito do ar condicionado
- Circuito elétrico da cabine

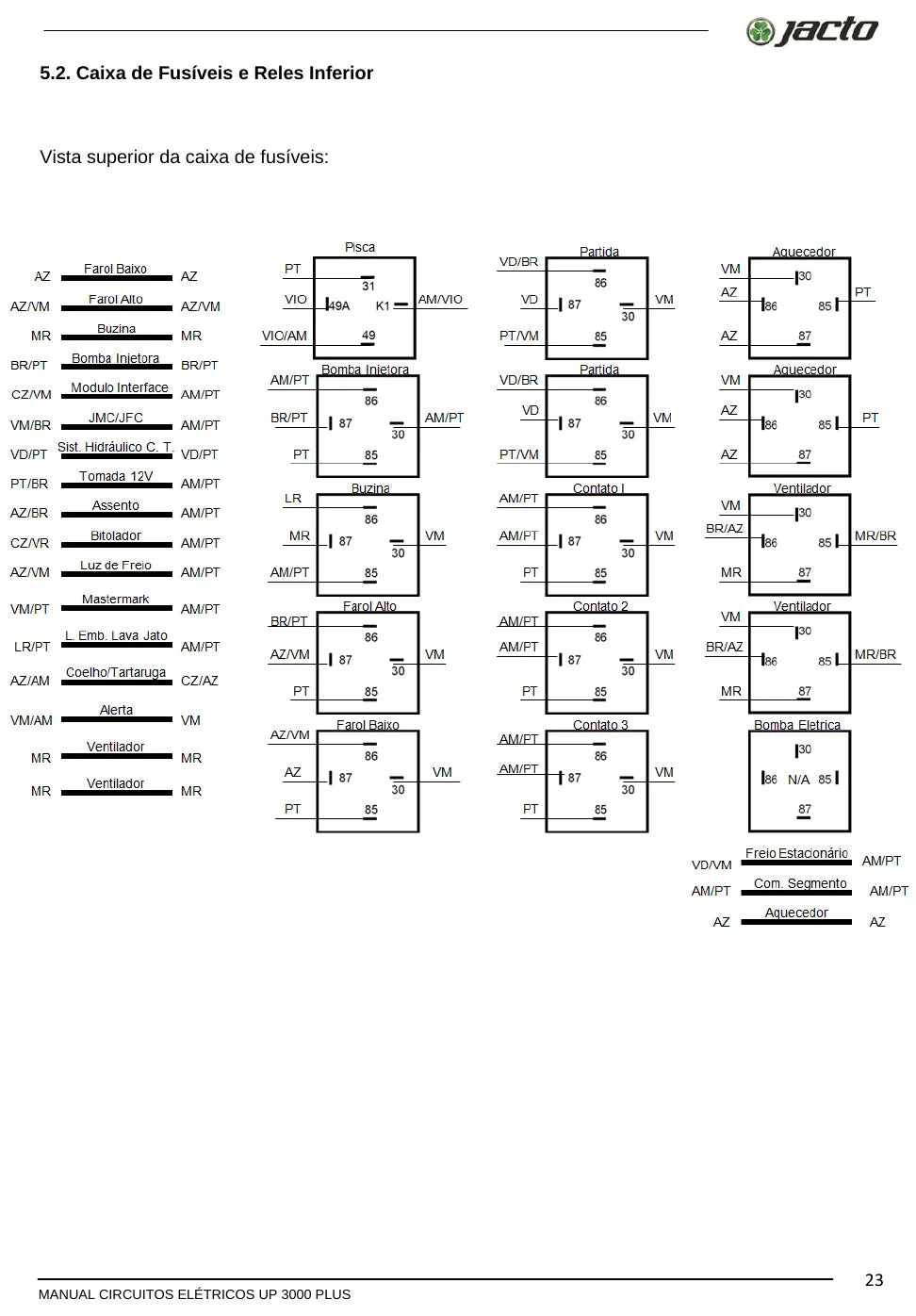

- Caixas de fusíveis e relés
- Localização dos chicotes elétricos
- Conectores elétricos
Por que vale a pena
- Os esquemas mostram o caminho de cada circuito, o que encurta a busca pelo componente com defeito.
- Traz a sequência de diagnóstico da fábrica, com os valores de referência para comparar na hora da medição.
- Evita desmontagem desnecessária: o teste certo aponta qual componente falhou antes de abrir o sistema.
Para quem é
- Eletricistas de máquinas agrícolas
- Técnicos de concessionárias e oficinas que atendem Jacto
- Proprietários de Uniport 3000 Plus com manutenção própria
- Instaladores de GPS e acessórios elétricos em pulverizadores
Perguntas frequentes
Traz a pinagem dos conectores?
Sim. São mais de 240 conectores, de CC01 a CH240, com cavidade, circuito, origem, destino, função e cor do fio.
Qual controlador de pulverização é abordado?
O JMC1000/6, usado nos testes de sensor de roda, vazão, corretor de velocidade e bomba JP.
Inclui a parte elétrica da cabine e do ar condicionado?
Sim. Cobre a ligação do ar condicionado e ventilador, as chaves do painel superior, as caixas de fusíveis e relés, a chave de partida e o painel de instrumentos.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
