Com 155 páginas em português, o Manual de Circuitos Elétricos Jacto Uniport 4x4 Hidro é o documento técnico de fábrica em PDF para quem trabalha com pulverizador automotriz Jacto. Aplicação: Pulverizador automotriz Jacto Uniport 4x4 Hidro, com tanque de 3000 litros e barras de 24 m; edição 01/2006 (TP-0328).
Guia de diagnóstico elétrico do Uniport 4x4 Hidro organizado por circuito, com as partes principais, o roteiro de teste e a tabela de defeitos e soluções de cada sistema, da partida ao comando hidráulico das barras.
Destaques deste material
- São 39 circuitos elétricos, do circuito de carga ao módulo sensor de barras, cada um com tabela de defeito, possíveis causas e solução.
- Pinagem da tomada CPC de 24 contatos do painel de instrumentos e descrição das tomadas A a J do painel principal, incluindo as do JSC 6000 e do joystick.
- Diagnóstico da bateria com tabela de densidade a 26,6 ºC, de 1260–1280 (100% de carga) a 1110–1130 (descarregada), e teste de capacidade.
- Controlador de pulverização JSC 6000, bomba de defensivo, sistema vortex e sistema coelho/tartaruga explicados circuito a circuito.
- Opcionais de agricultura de precisão cobertos: alimentação para GPS, marcador de linha Mastermark e módulo sensor de barras.
- Leds indicadores do motor diesel e do reservatório hidráulico: nível de óleo e restrição nos filtros de retorno, de sucção e de ar.
O que este manual cobre
- Tomadas do painel principal
- Painel de instrumentos
- Bateria
- Circuito de carga

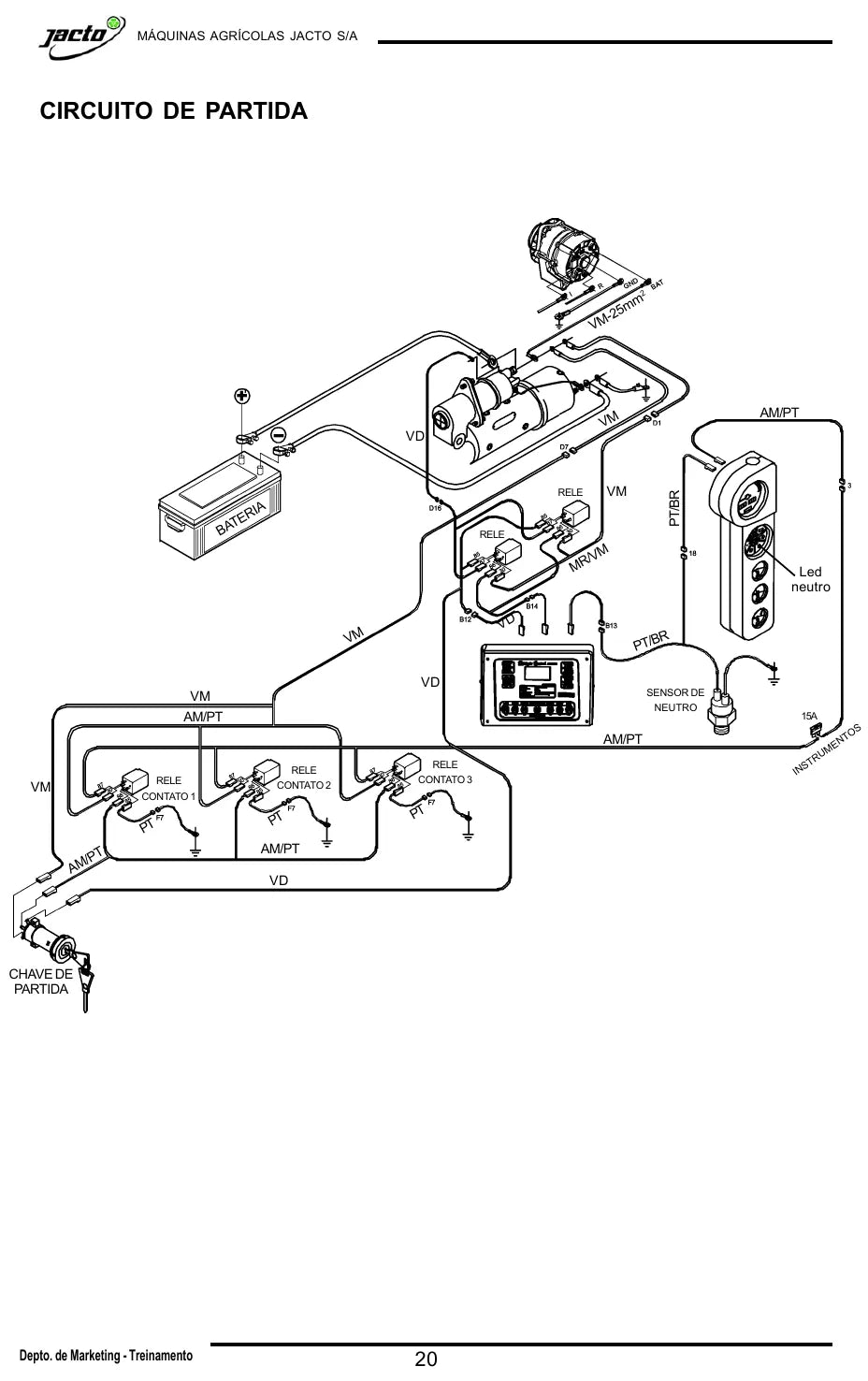

- Circuito de partida
- Circuito de parada do motor diesel
- Circuito dos faróis baixo e alto
- Circuito do marcador de linha - Mastermark

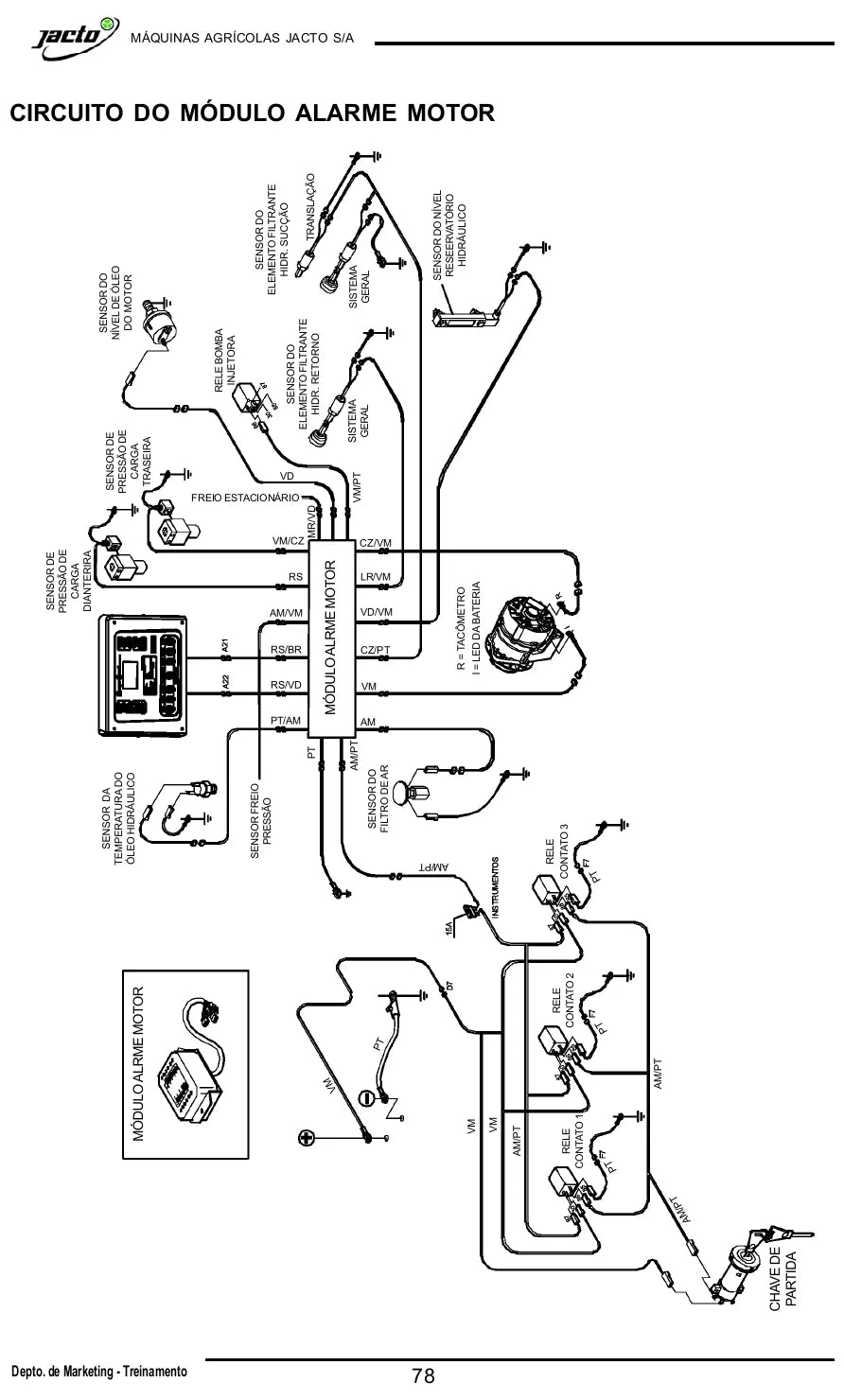

- Circuito do módulo alarme motor
- Circuito do controlador de pulverização JSC 6000
- Circuito de acionamento e controle da bomba de defensivo
- Circuito do módulo bitolador
- Circuito do comando do sistema hidráulico
- Circuito do módulo sensor de barras
Por que vale a pena
- Os esquemas mostram o caminho de cada circuito, o que encurta a busca pelo componente com defeito.
- Pressões, vazões e especificações ficam à mão no celular ou no computador, direto no campo.
- Evita desmontagem desnecessária: o teste certo aponta qual componente falhou antes de abrir o sistema.
Para quem é
- Eletricistas e mecânicos de máquinas agrícolas
- Oficinas e concessionárias que atendem pulverizadores Jacto
- Proprietários e gestores de frota com Uniport 4x4 Hidro
- Técnicos em formação na área de pulverizadores automotrizes
Perguntas frequentes
Para qual máquina é este manual?
Para o pulverizador automotriz Jacto Uniport 4x4 Hidro, com tanque de 3000 litros, barras de 24 m, transmissão hidrostática e tração nas quatro rodas.
O controlador JSC 6000 está incluído?
Sim. Há um capítulo próprio para o circuito do controlador de pulverização JSC 6000, além da bomba de defensivo e do sistema vortex.
Traz tabelas de defeitos e soluções?
Sim. Cada circuito tem roteiro de diagnóstico elétrico e tabela com defeito, possíveis causas e solução.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
