Com 806 páginas em português, o Manual de Serviços Elétricos Jacto Uniport 4530 é o documento técnico de fábrica em PDF para quem trabalha com pulverizador automotriz Jacto. Aplicação: Uniport 4530, com telemetria, sensor de temperatura e umidade e barra de luzes Otmis LB1200 (edição 03, 12/2016).
O guia elétrico completo do Uniport 4530 em 806 páginas: diagramas, testes de cada sensor e módulo, calibrações pelo monitor OM4200 e diagnóstico por código de falha, incluindo a barra de luzes Otmis LB1200.
Destaques deste material
- São 96 componentes com especificação, teste e calibração, da buzina ao monitor OM4200, organizados pelo código de peça Jacto.
- Módulos eletrônicos cobertos: T1ES+ Sensor de Barras, T1ES+ Hidráulico, T1ES Pulverização, T1ES TURV Veículo, TC3 Telemetria, MC50 e MC24 da transmissão e ECM850 do motor Cummins QSB6.7.

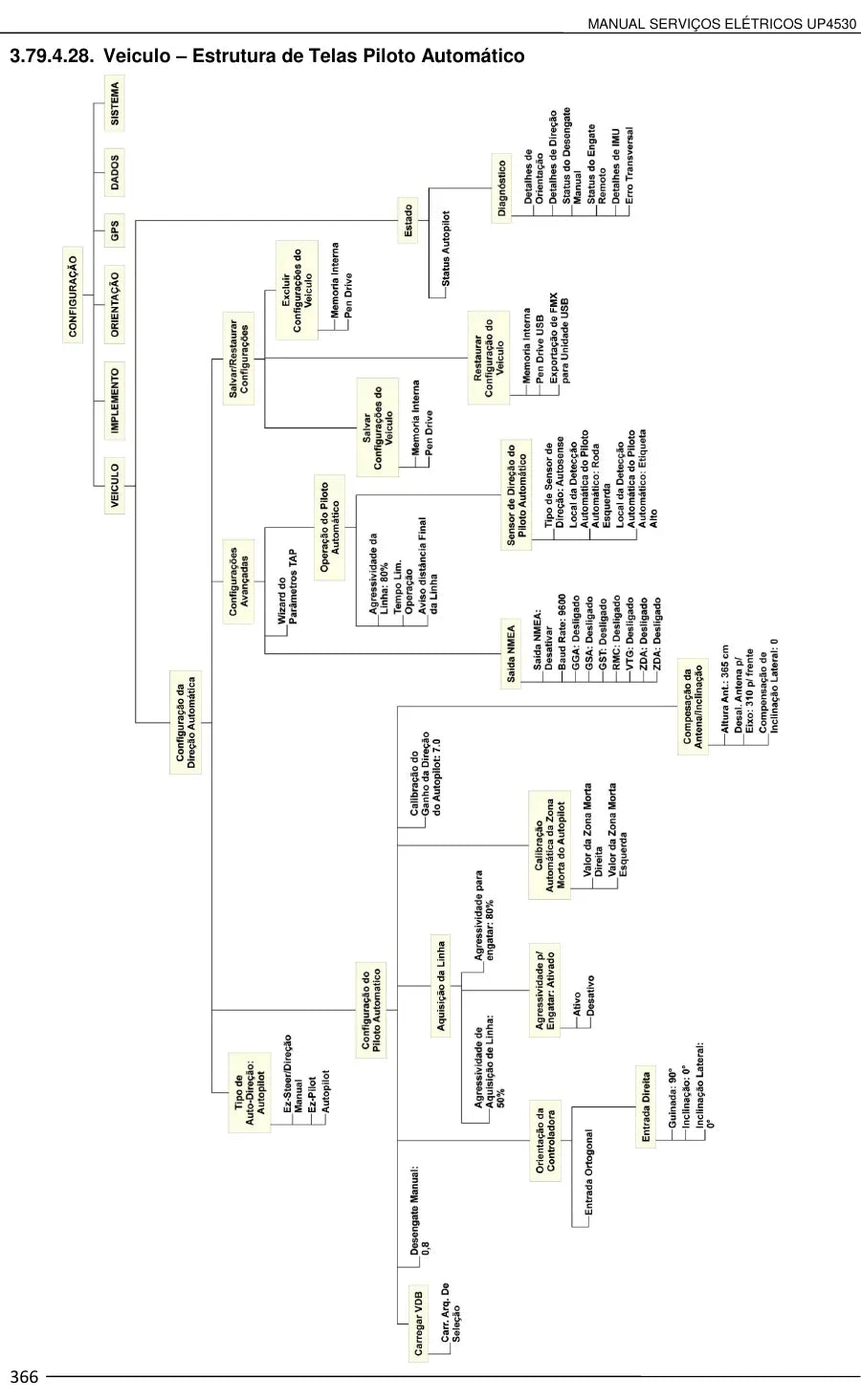

- A barra de luzes e o piloto automático Otmis LB1200 ocupam mais de 180 páginas, com sensor de direção, antena GPS e módulo do piloto.
- Diagramas da rede CAN Bus e da comunicação serial, com descrição de cada rede e a lógica de funcionamento do direcional traseiro.
- Diagnóstico pelas mensagens do OM4200 módulo a módulo, somado à tabela de conversão dos códigos de falha do motor diesel.

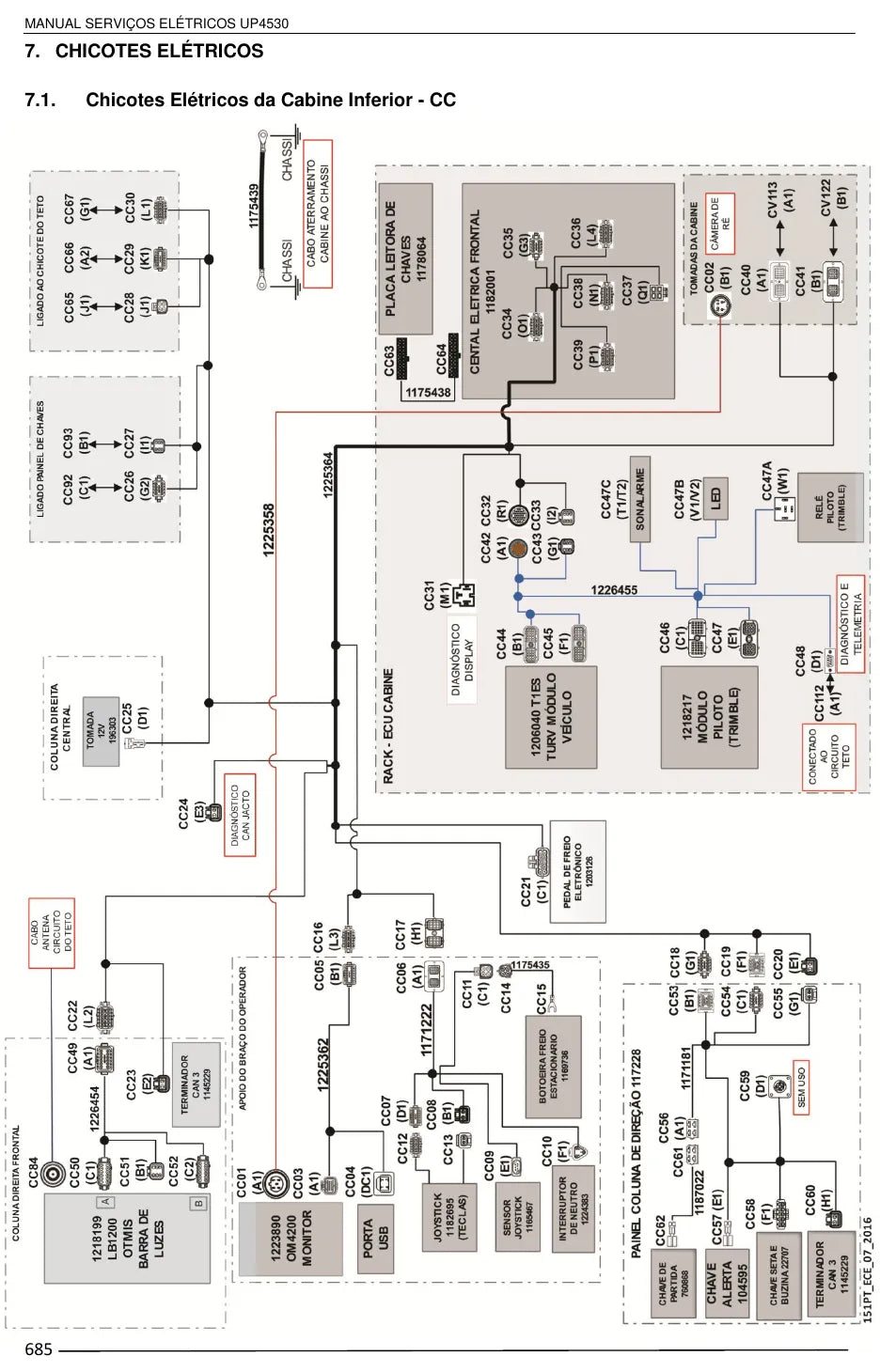

- Chicotes da cabine, do veículo, do módulo de potência e das barras direita e esquerda, mais o capítulo completo de conectores.
O que este manual cobre
- Circuitos de alimentação elétrica
- Circuitos de comunicação CAN Bus e serial
- Circuito elétrico do motor diesel
- Circuito elétrico da transmissão hidrostática
- Circuito elétrico do sistema de pulverização
- Circuito elétrico de agricultura de precisão
- Circuito elétrico do sistema hidráulico
- Circuito elétrico do ar condicionado

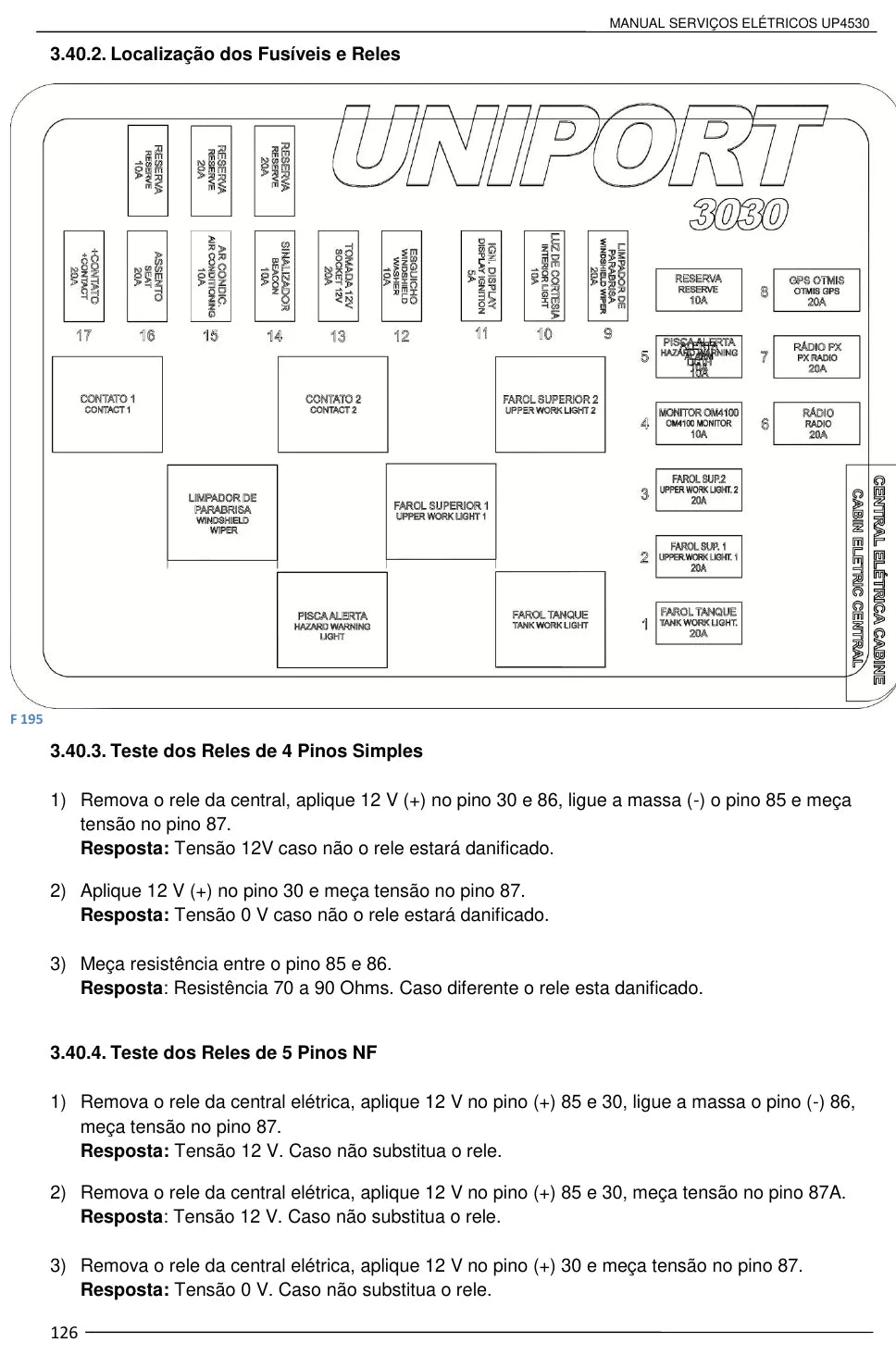

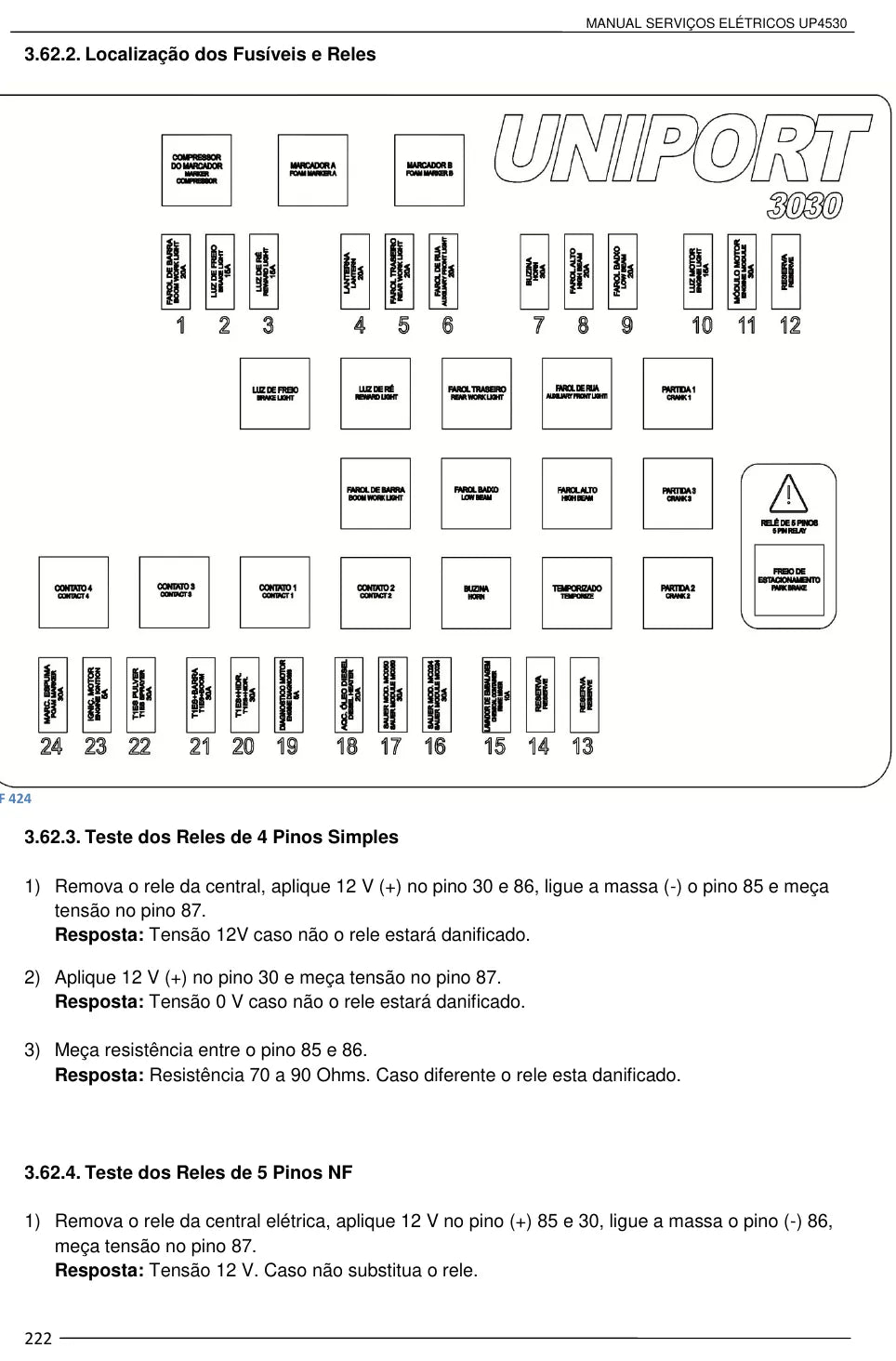

- Especificações, diagnóstico e calibrações dos componentes
- Diagnóstico de falhas por circuito
- Diagnóstico de falhas pelo monitor OM4200
- Conversão de códigos de falha do motor diesel
- Chicotes elétricos
- Conectores elétricos
Por que vale a pena
- Serve de base para treinar a equipe da oficina no mesmo padrão usado pelos técnicos da Jacto.
- Os esquemas mostram o caminho de cada circuito, o que encurta a busca pelo componente com defeito.
- Pressões, vazões e especificações ficam à mão no celular ou no computador, direto no campo.
Para quem é
- Técnicos eletricistas de concessionárias Jacto
- Oficinas especializadas em pulverizadores automotrizes
- Usinas e grandes produtores com equipe de manutenção própria
- Técnicos de agricultura de precisão e piloto automático
Perguntas frequentes
Para qual máquina é este manual?
Uniport 4530, incluindo telemetria, sensor de temperatura e umidade e a barra de luzes Otmis LB1200. Edição 03, de 12/2016, em português.
Traz calibração de sensores e do pedal de freio eletrônico?
Sim. Há procedimentos pelo monitor OM4200 para pedal de freio eletrônico, sensores angulares da barra e do quadro, sensor do joystick, sensor de direção e outros.
Cobre a parte elétrica do motor Cummins?
Sim: circuito de partida, sensores e atuadores do motor diesel, módulo ECM850, alternador do QSB6.7 e conversão dos códigos de falha do motor.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
