Com 247 páginas em português, o Manual de Serviços Elétricos Jacto Uniport 2500 Star é o documento técnico de fábrica em PDF para quem trabalha com pulverizador automotriz Jacto. Aplicação: Uniport 2500 Star 28 m MY2012 em diante — versão básica e com piloto HP2200 e controlador SC3300 (LB1100) — e MY2013 com agricultura de precisão Otmis LB1200.
O manual elétrico completo do Uniport 2500 Star: esquemas por circuito, diagnóstico passo a passo e pinagem de chicotes e conectores, cobrindo a máquina básica e as versões com Otmis LB1100 e LB1200.
Destaques deste material
- Esquemas e tabelas de diagnóstico para 10 circuitos elétricos, do carregamento da bateria ao ar-condicionado e à agricultura de precisão.
- São 63 componentes com especificação e teste de funcionamento, cada um com seu código, como alternador 409649, motor de partida 1181461 e centrais elétricas 1190255 e 1190892.
- Teste de comunicação entre o controlador de pulverização JMC1000/6 (1152763) e o módulo interface de potência 287242, mais o comando Masterflow com sensor de vazão 87999 e sensor de pressão 487223.
- Duas gerações de agricultura de precisão: LB1100 com piloto HP2200, sensor de direção SPS e receptor DGPS Phoenix 300; LB1200 com Navigation Controller II, sensor Autosense e caixas Field-IQ.

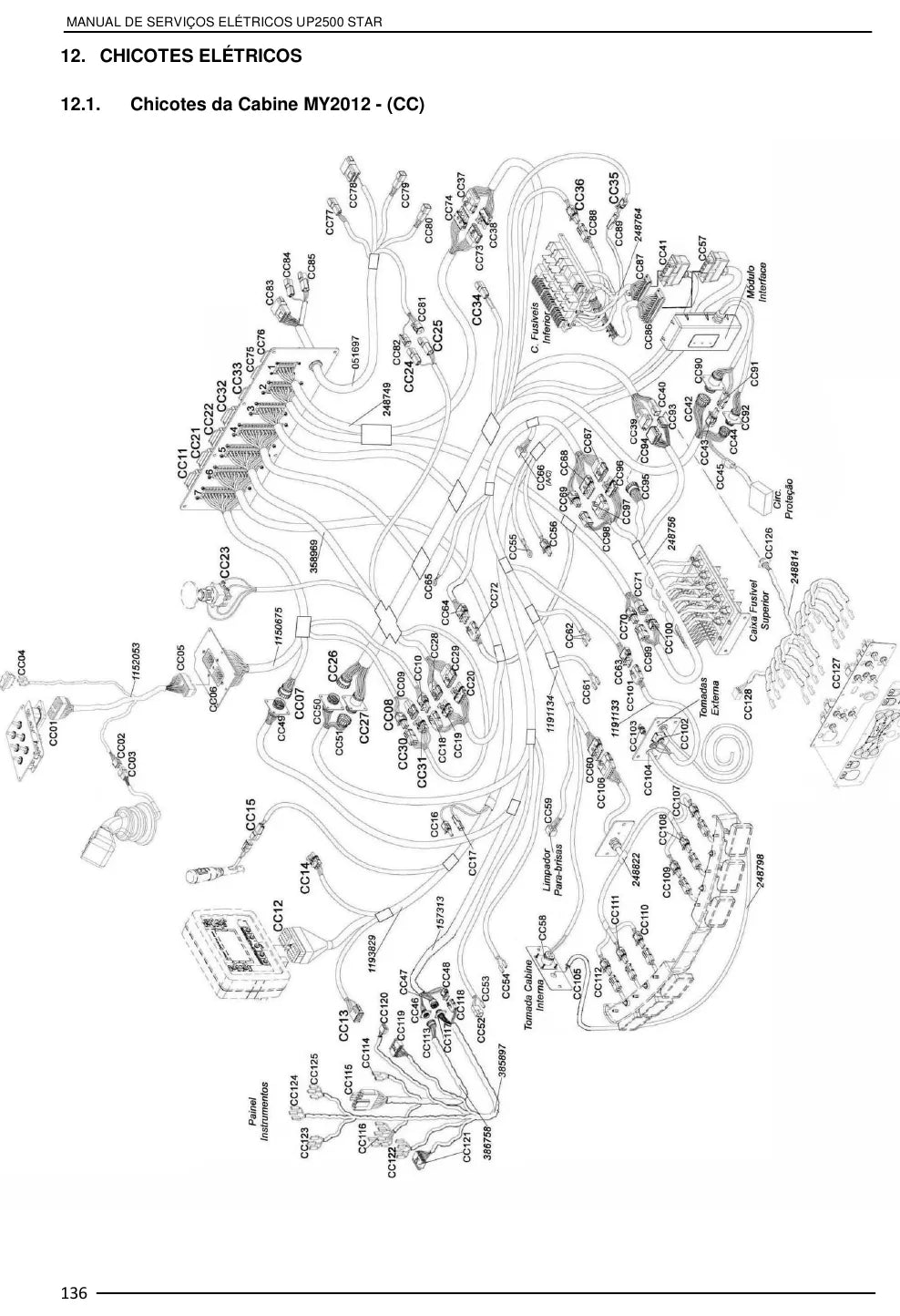

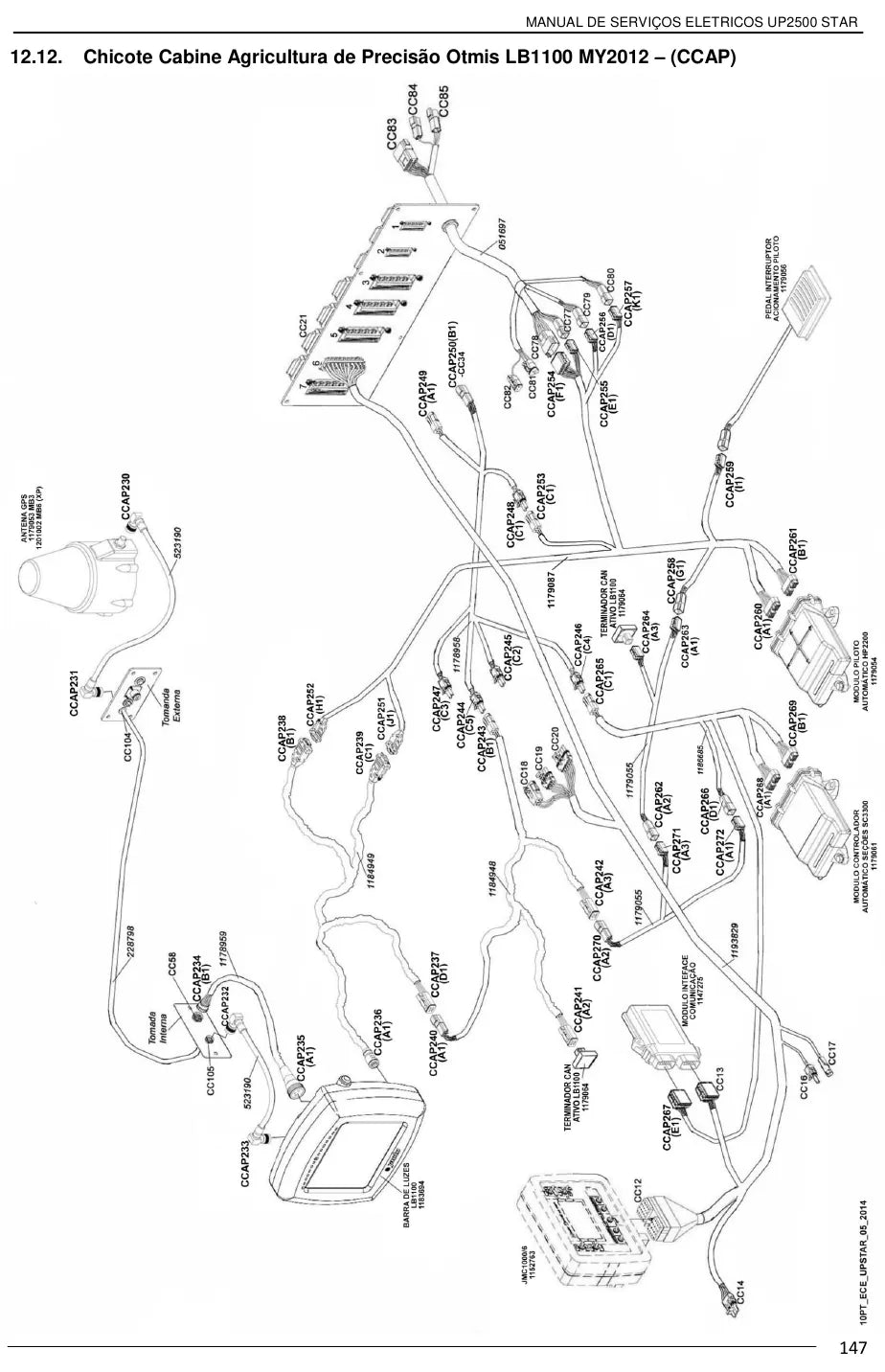

- Chicotes MY2012 e MY2013 separados por conjunto — cabine, dianteiro, principal traseiro, motor, pulverização, hidráulico e agricultura de precisão — com cavidade, circuito, função e cor de cada fio nos conectores.
- Diagnóstico no formato sintoma, teste e correção, com valores de referência como tensão de bateria entre 9,5 e 14,5 V.
O que este manual cobre
- Circuito de alimentação elétrica (CECA)
- Circuito elétrico do motor diesel e transmissão (CEMD)
- Circuito elétrico de pulverização (CESP)

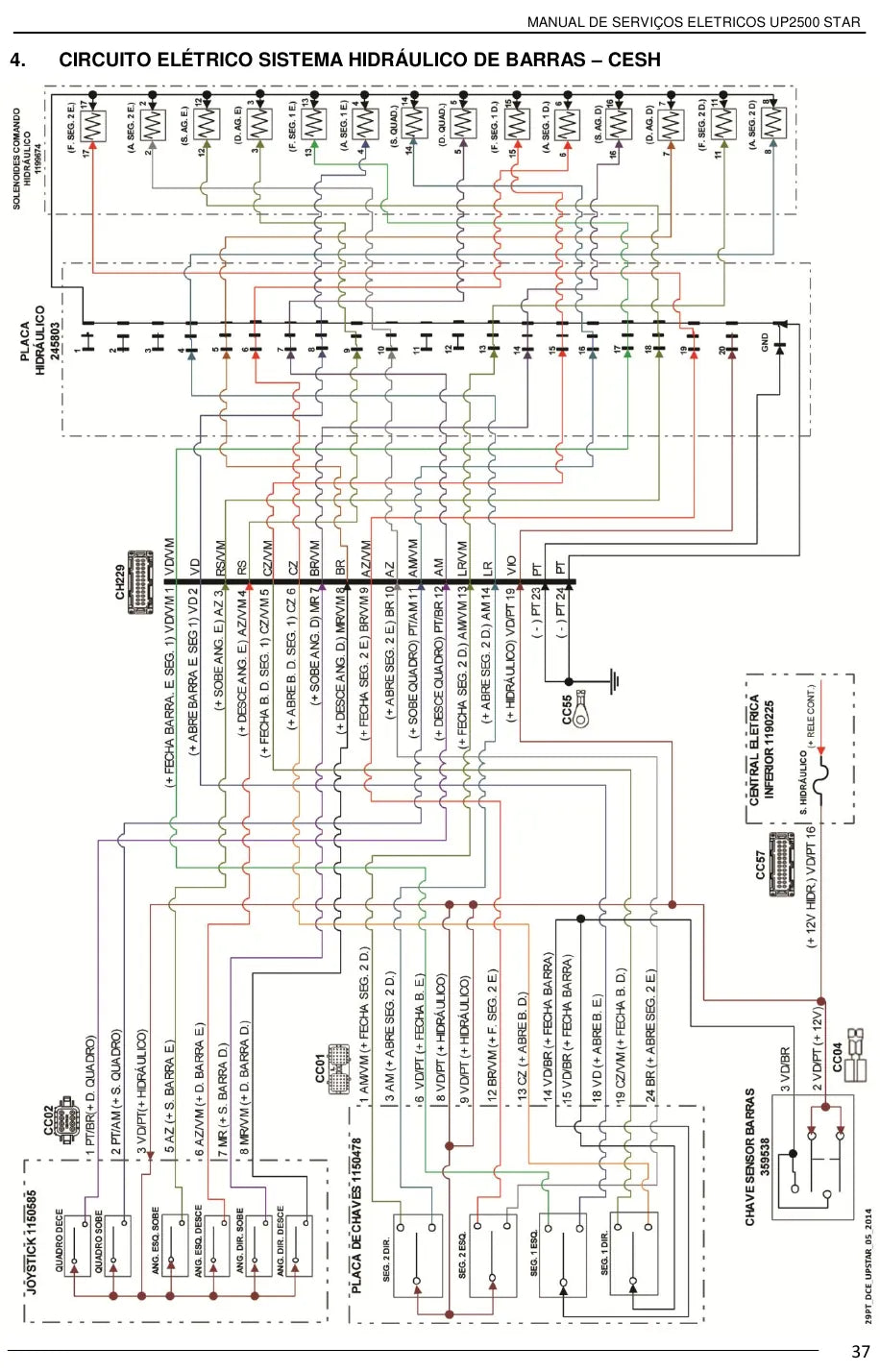

- Circuito elétrico do sistema hidráulico de barras (CESH)
- Interruptores do sistema pneumático e freio estacionário (CEPF)
- Circuito de mudança de marcha alta e baixa (CEMM)
- Circuito da escada hidráulica (CEEH)
- Circuito elétrico do ar-condicionado (CEAC)

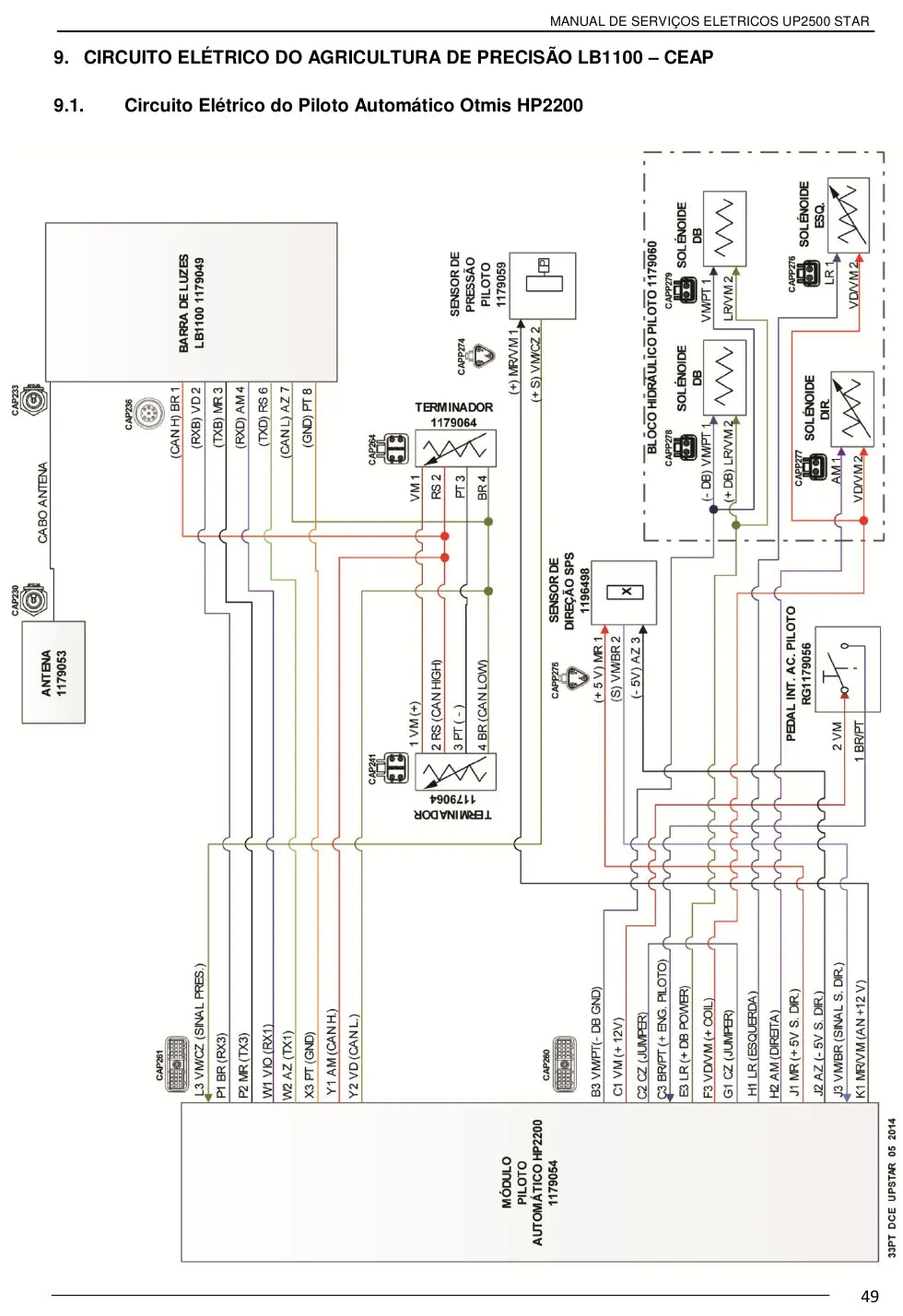

- Agricultura de precisão LB1100: piloto HP2200 e controlador SC3300
- Agricultura de precisão LB1200: piloto e controlador automático de seções
- Especificações e testes de funcionamento dos componentes
- Chicotes elétricos
- Conectores elétricos
Por que vale a pena
- Os esquemas mostram o caminho de cada circuito, o que encurta a busca pelo componente com defeito.
- Evita desmontagem desnecessária: o teste certo aponta qual componente falhou antes de abrir o sistema.
- Pressões, vazões e especificações ficam à mão no celular ou no computador, direto no campo.
Para quem é
- Eletricistas e mecânicos de concessionárias e oficinas de máquinas agrícolas
- Técnicos de campo que atendem pulverizadores Uniport 2500 Star
- Especialistas em agricultura de precisão que mantêm sistemas Otmis LB1100/HP2200 e LB1200
- Gestores de manutenção de frotas de pulverizadores automotrizes
Perguntas frequentes
Serve para o Uniport 2500 Star MY2013?
Sim. Cobre o 2500 Star 28 m a partir do MY2012 e traz chicotes e blocos específicos do MY2013, como a escada hidráulica e o bloco do freio e escada.
Tem os esquemas do piloto automático e do controle de seções?
Sim: HP2200 e SC3300 com barra de luzes LB1100, e piloto e controlador de seções da LB1200, com diagnóstico e testes de comunicação.
Quantas páginas e qual edição?
São 247 páginas em português, edição 3 de 05/2014, referência 004-MSP.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Perdi o arquivo, e agora?
É só chamar no WhatsApp com o número do pedido: o reenvio é gratuito.
