Esquemas Elétricos Caminhão Volvo VM (CHID 109281–)

Especificações

Com 110 páginas em português, este Esquema Elétrico Volvo VM / CHID 109281– / 20150391 reúne os diagramas elétricos por sistema, com bitola e cor de fio, pinagem de conector e lista de componentes.

Destaques deste material

• Índice geral com paginação exata: subesquemas a partir da p. 6, ilustrações na p. 77, central elétrica na p. 101, fusíveis p. 102, relés p. 103, conectores p. 104, componentes p. 107 e cores dos fios p. 110
• Subesquemas por código de duas letras com página fixa (AA p.6, BA p.8, CE p.10, CG p.12, CK p.14…), cobrindo ECU do motor, freio motor, bloqueio de diferencial, iluminação interna e tomada auxiliar
• Leitura por coordenadas linha/coluna com setas de referência que indicam esquema, coordenada, componente, conector e pino
• Convenções de alimentação documentadas: “+” tensão de bateria, “+30” com a chave geral ligada e “+DR” com a chave de partida em condução
• Lista de conectores extensa que mapeia cada pino para o subesquema e a coordenada, organizada por cor e por identificação de conector

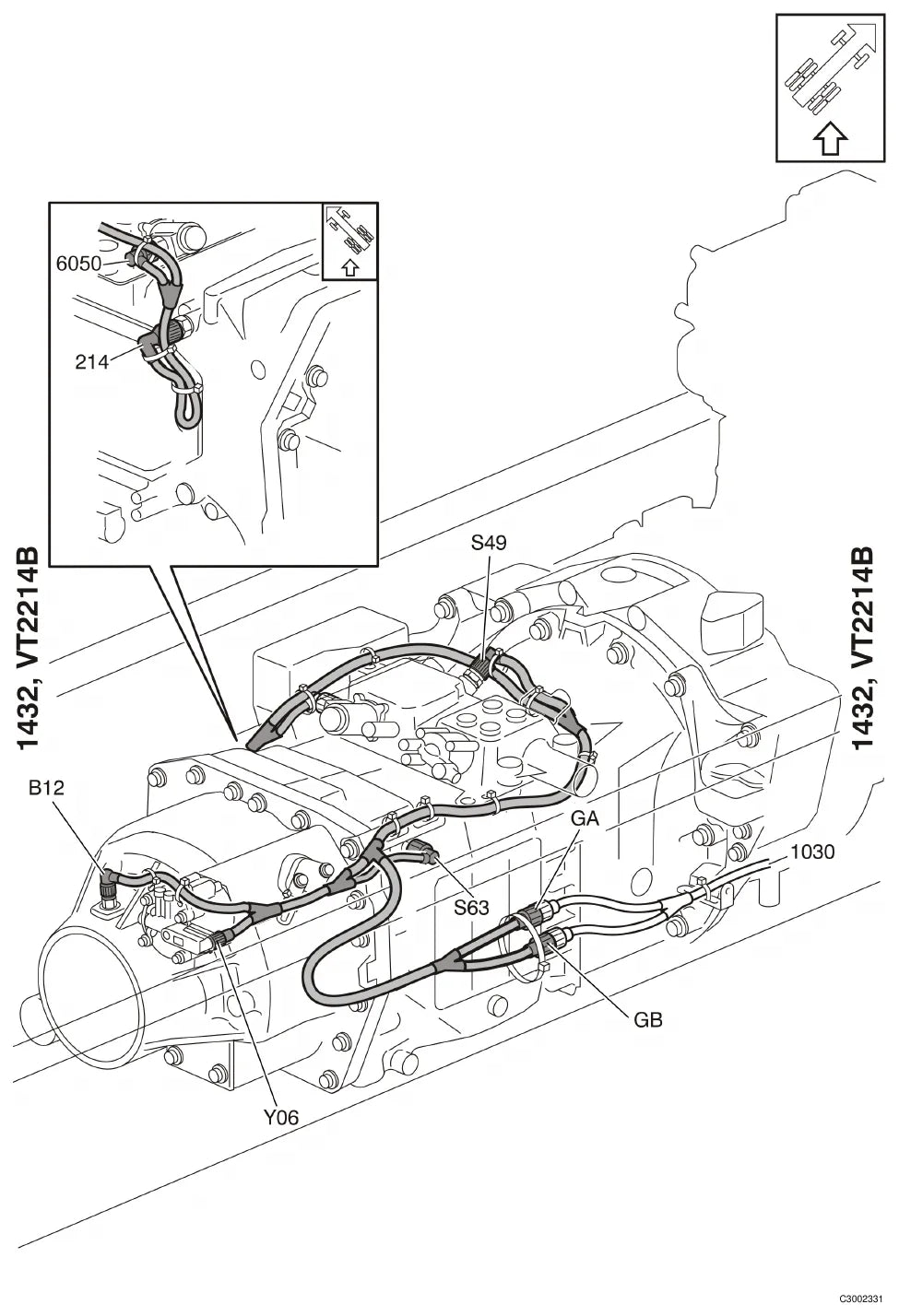

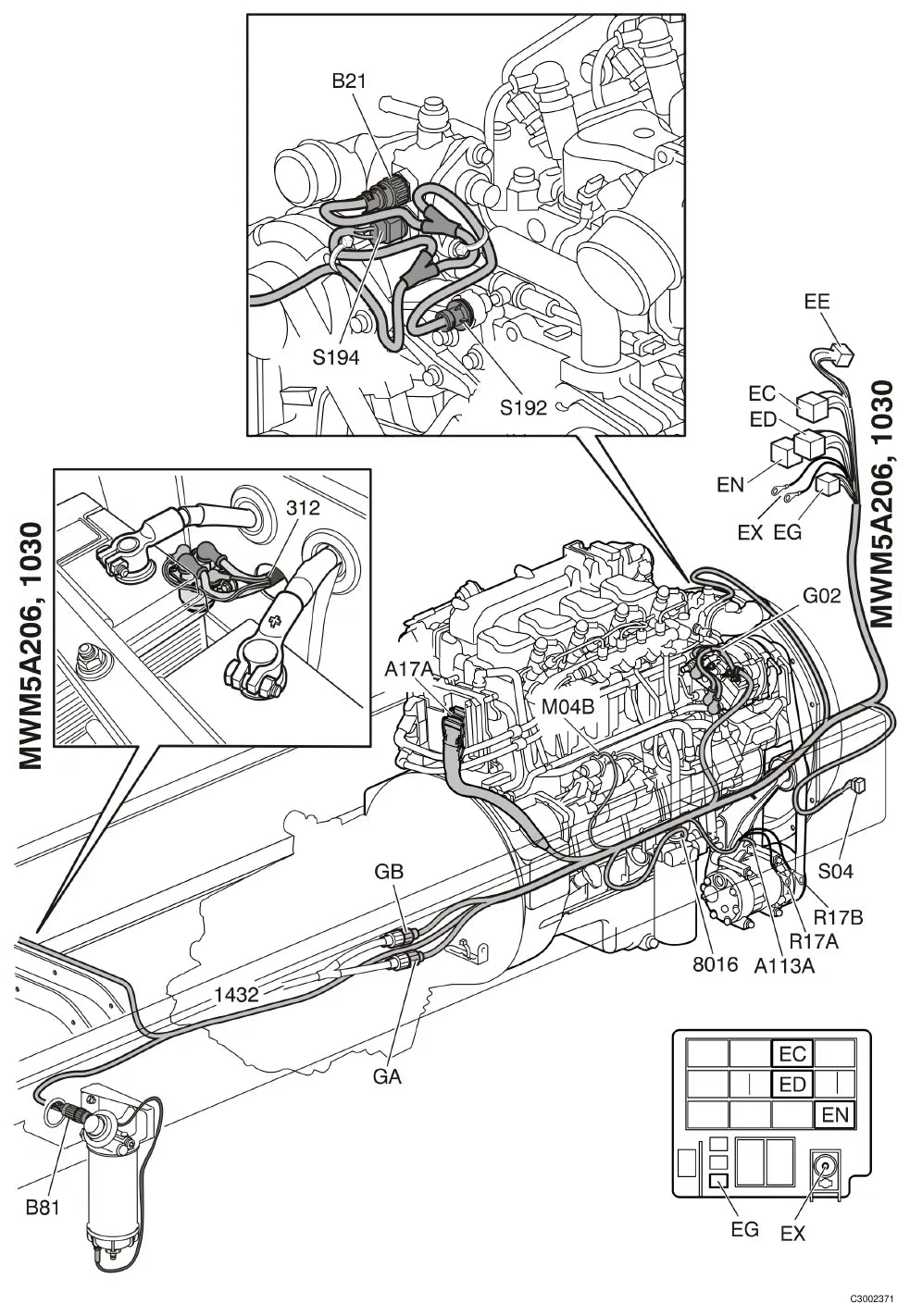

• Ilustrações da chicotaria identificadas por código de desenho e tabela final de abreviações de cores dos fios

Circuitos e conteúdos deste esquema

• Exemplo de esquema elétrico
• Índice dos subesquemas
• Subesquemas
• Índice das ilustrações
• Ilustrações
• Central elétrica
• Lista de fusíveis
• Lista de relés
• Lista de conectores
• Lista de componentes
• Cores dos fios elétricos
• AA — Alimentação de corrente e sistema de partida
• BA — ECU do motor
• CE — Luz alta, posição, estacionamento e farol de longo alcance

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

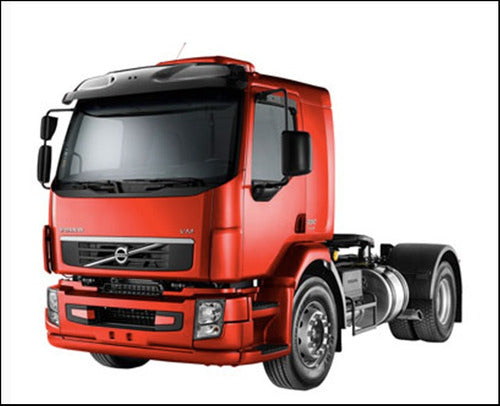

• Volvo VM a partir do CHID 109281
• O documento avisa que o máximo de variantes foi incluído — nem todo componente representado está montado em cada veículo

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Volvo VM 260 — motor MWM 7A260, 7,2 L, 260 cv a 2.200 rpm, torque 900 N·m
• Volvo VM 310 — motor MWM 7A310, 7,2 L, 310 cv a 2.200 rpm, torque 1.100 N·m
• Configurações 4x2, 6x2 e 6x4, PBT de 16.000 kg no 4x2 e 23.000 kg no 6x2/6x4
• Linha VM de fabricação nacional (Curitiba), geração contemporânea à edição de março/2008 do documento

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Encurta o tempo de diagnóstico elétrico no veículo parado
• Mostra o que é de série e o que é opcional em cada circuito
• Setas de referência cruzada entre esquemas, sem se perder
• 110 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o eletricista de veículo pesado, para a oficina de frota e para quem faz diagnóstico elétrico e precisa do esquema correto do modelo.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 110 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
