Esquema Elétrico Caminhão Volvo NL12 / linha N-NL

Especificações

Esquema Elétrico Volvo NL12 / S65076 / Seção 37 · Grupo 0 · Nº 10: 34 páginas em português com a rede elétrica completa em subesquemas, com legenda de símbolos, aterramentos e localização de componentes.

Destaques deste material

• 25 subesquemas identificados por código de duas letras (de AA a XO), cobrindo partida e carga, iluminação, freio motor, tomada de força, bloqueio de diferencial, levantamento do bogie, inibidor de marcha, tacógrafo, instrumentos e ABS
• Páginas de apoio “Exemplo do esquema elétrico” e “Exemplo de simbologia”, com legenda de todos os símbolos usados
• Cada fio indicado com bitola e cor no próprio traçado (1,5 mm² amarela, 2,5 R, 0,75 BL/GN…), com linhas duplas para trajeto em circuito impresso e setas de referência cruzada
• Legenda de componentes numerados ao final, incluindo circuito impresso das luzes de aviso, caixa de fusíveis e plug do ABS
• Quadro tracejado marcando componentes e subesquemas que não são de série em todos os caminhões — dá para separar o que é opcional
• Fecha com lista de componentes consolidada

Circuitos e conteúdos deste esquema

• AA — Bateria, motor de partida, alternador, interruptor de partida
• BB — Nível e temperatura do líquido de arrefecimento, pré-aquecimento, freio motor

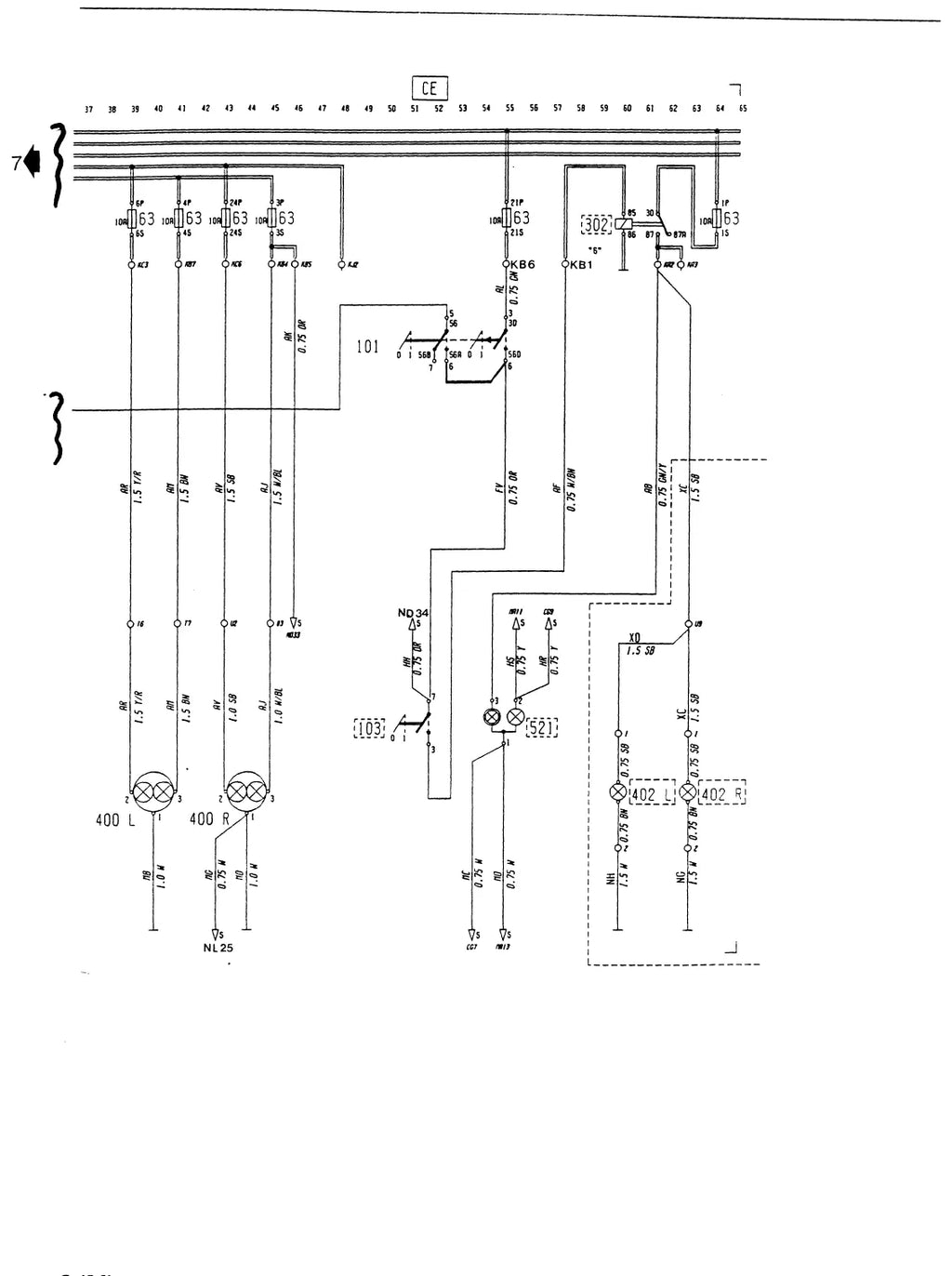

• CE — Luzes de estacionamento, posição, faróis alto/baixo e de milha
• CG — Faróis de neblina
• CK — Luzes de freio
• CN — Luzes indicadoras de direção e pisca-alerta
• EA — Luz de ré
• ER — Iluminação da cabine
• FA — Buzina

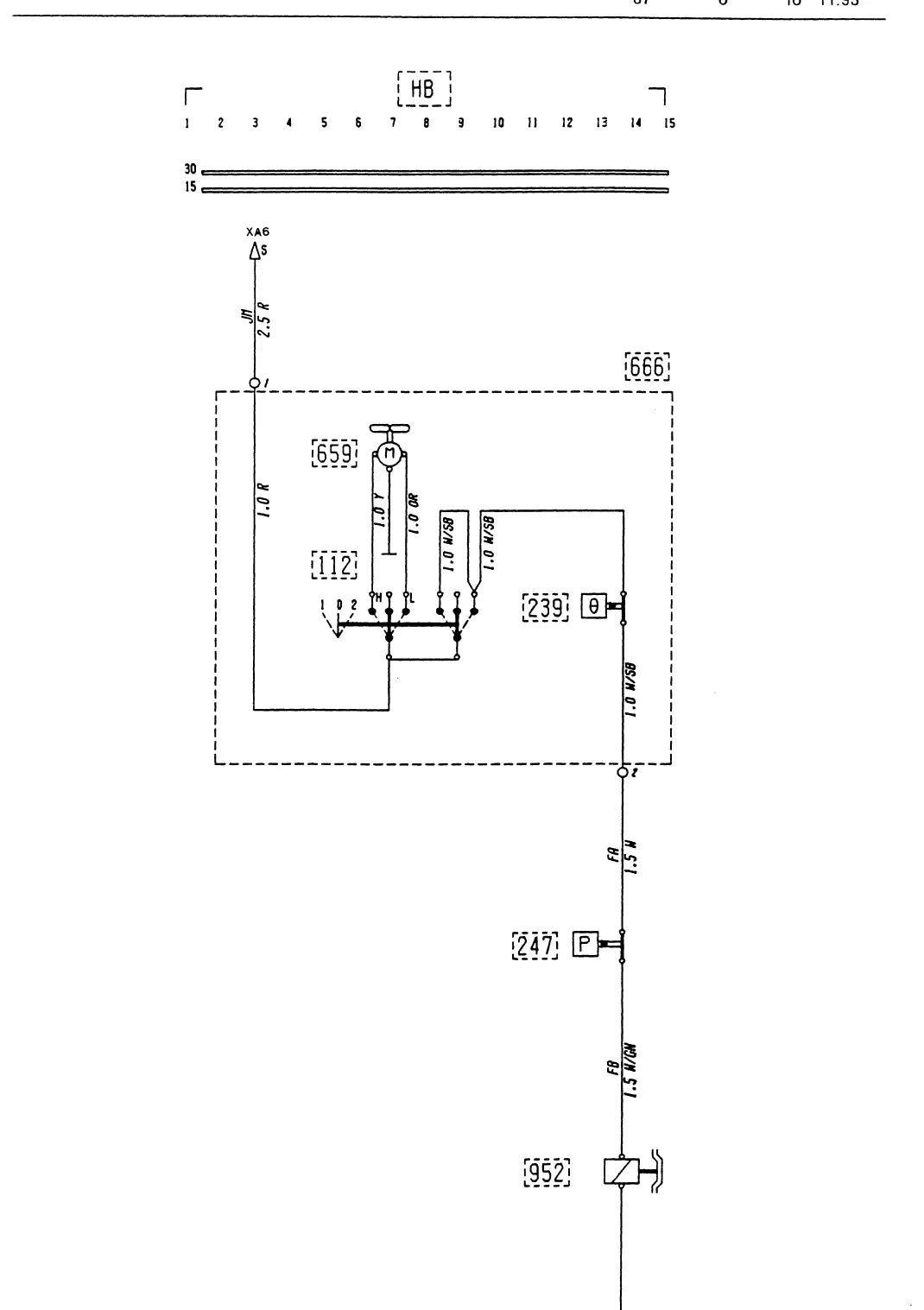

• HB — Ar-condicionado
• LG — Bloqueio de diferencial
• NG — Tacógrafo e velocímetro
• OA — ABS
• XA — Caixa de fusíveis

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Caminhões Volvo cobertos pela Seção 37 do sistema elétrico, edição 11.93
• Variantes com ABS, ar-condicionado, tomada de força, bloqueio de diferencial e levantamento de bogie

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• Volvo NL12 360 4x2 e 6x4 (ano-modelo 1993/1994)
• Volvo NL12 400 4x2, 6x2 e 6x4
• Volvo NL12 410 4x2
• Linha NL (NL10/NL12) produzida no Brasil de 1989 até o início dos anos 2000, motores de 9,6 L e 12,0 L

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Material de referência para eletricista automotivo e frotista
• Legenda de simbologia completa, do relé ao sensor
• Aterramentos numerados por ponto, agilizando a busca de falha
• 34 páginas em PDF pesquisável, sem depender de conexão
• Acesso vitalício com reentrega gratuita sempre que precisar

Para quem é

Para auto elétricas, equipes de manutenção de frota e profissionais que atendem esse veículo e precisam do diagrama do fabricante em mãos.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 34 páginas em PDF pesquisável, com busca por palavra-chave.

Serve para diagnóstico elétrico?
Sim. O material é justamente o conjunto de subesquemas por circuito, com identificação de fusíveis, relés, conectores, cores de fio e pontos de massa. Não traz procedimento de desmontagem mecânica.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
