Manual Motor MAN D08 — Gerenciamento Eletrônico EDC 7 e PTM

Especificações

Com 108 páginas em português, este Manual de Serviço MAN MAN D08 / EDC 7 / EDC 7 C32 reúne o passo a passo de oficina, as especificações de serviço e o diagnóstico de falhas do conjunto.

Destaques deste material

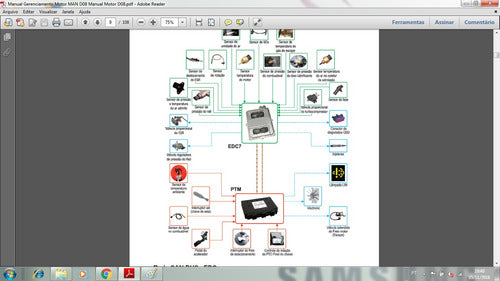

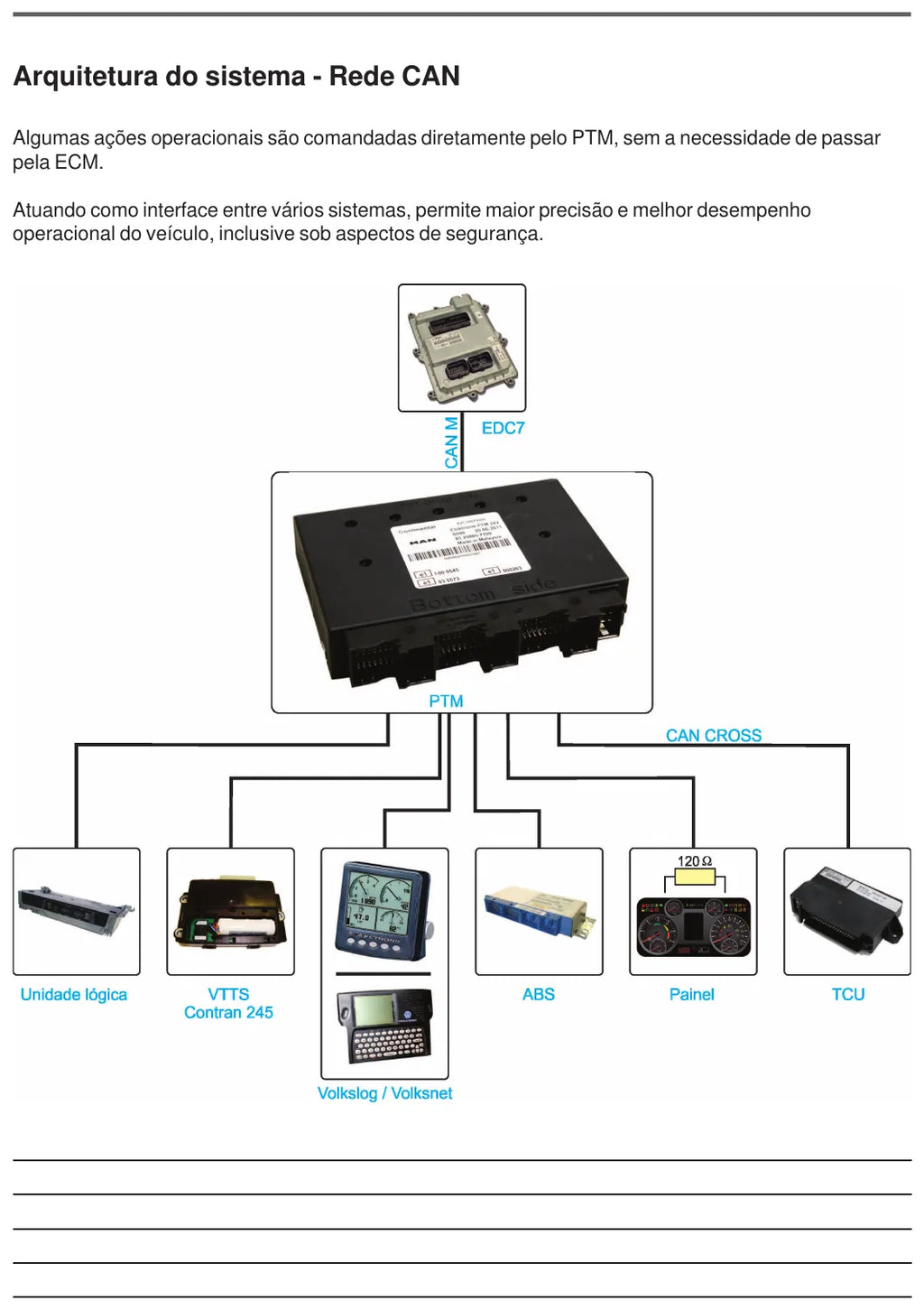

• Explica o sistema duplo de gerenciamento EDC 7 (primário) + PTM (complementar), com troca de dados por canal dedicado M-CAN
• Detalha o common rail do D08 com pressão máxima de 1.800 bar e a atuação da válvula limitadora DBV

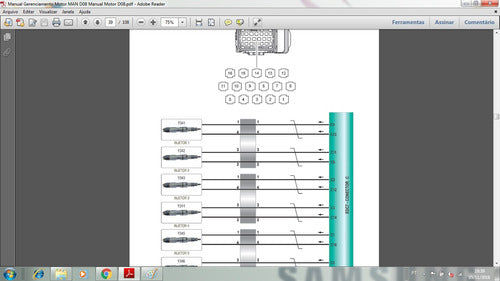

• Traz a identificação de pinos dos conectores do ECM EDC 7: conector A do motor com 89 pinos, B do veículo com 36 pinos e C dos injetores com 16 pinos
• Cobre os sensores por código de componente — pressão do rail, fases, pressão de óleo, gases de escape, NOx e posição do atuador EGR
• Descreve estratégias de proteção por pressão de óleo, com falhas geradas abaixo de 0,70 bar em rotação alta e abaixo de 0,40 bar em qualquer rotação
• Aborda OBD, memórias de falha (ROM/EPROM, EEPROM, RAM) e leitura pelas ferramentas de diagnóstico MCO 08 e VCO 950

O que este documento cobre

• Introdução
• Sistema de gerenciamento eletrônico
• Sistema de gerenciamento integrado — EDC 7 e PTM
• Sistema de gerenciamento eletrônico EDC 7
• Sistema de injeção de combustível

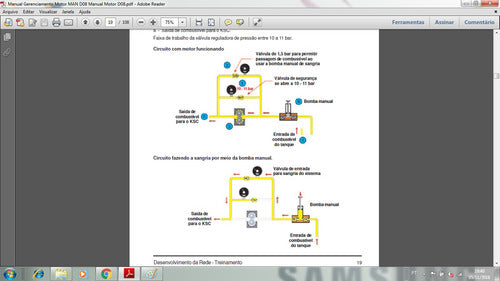

• Circuito de alimentação e baixa pressão
• Circuito de alta pressão

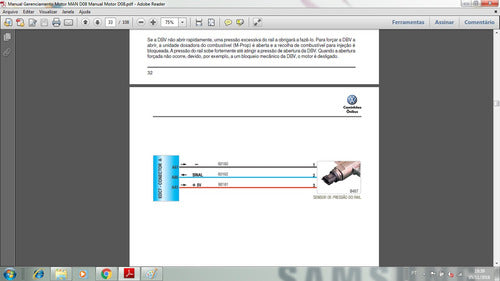

• Válvula limitadora de pressão DBV
• Válvula proporcional EGR
• Sensores
• Sensor de temperatura dos gases de escape
• Sensor de NOx
• Módulo de gerenciamento do conjunto motriz — PTM
• OBD — On Board Diagnose

Máquinas e versões atendidas

Aplicações declaradas neste documento — tiradas da capa e das tabelas de aplicação do próprio arquivo:

• Motores MAN D08 que equipam caminhões e ônibus da marca Volkswagen
• Veículos enquadrados no PROCONVE P7 (equivalente ao EURO V)

Dados complementares do modelo — levantados em fichas técnicas e catálogos do fabricante, fora do documento:

• VW Constellation 17.280 (motor MAN D08, 277 cv, 1.050 N·m)
• VW Constellation 24.280
• Volksbus 17.230 e Volksbus 15.190
• Família MAN D08 Euro 5 em versões 4 cilindros (190/230 cv) e 6 cilindros (260/280 cv), com EGR e sem ARLA 32

Antes de comprar, confira a plaqueta de identificação e o número de série do seu equipamento. A mesma família recebe variações por ano, mercado e faixa de número de série, e nem todo item mostrado está montado em todas as unidades.

Por que vale a pena

• Evita a tentativa e erro que custa horas de bancada
• Valores de aperto e limites de desgaste prontos para consulta
• Diagnóstico de falhas organizado por sintoma e por sistema
• 108 páginas em PDF, consultável no celular dentro da oficina
• Entrega digital imediata após a confirmação do pagamento

Para quem é

Feito para o retificador, para a oficina diesel e para o frotista que faz manutenção própria e não pode errar tolerância na montagem.

Perguntas frequentes

Em que idioma está o documento?
Em português. São 108 páginas em PDF pesquisável, com busca por palavra-chave.

Tem os códigos das peças?
Este é um manual de serviço: traz os procedimentos, torques e especificações de ajuste para executar o serviço. Para pedir peça por código, o documento indicado é o catálogo de peças correspondente.

Como eu recebo?
A entrega é 100% digital. Você recebe o PDF em poucos minutos por e-mail ou WhatsApp, assim que o pagamento é confirmado.
