O Esquema Elétrico Volvo FH (4) é o documento técnico em PDF, com 456 páginas em inglês, pronto para consulta na oficina e para impressão das folhas que você for usar.
Esta é a edição de 2024 do esquema elétrico do Volvo FH (4), publicação 89680944, e vale para os chassis das faixas A878928, AA304572, BB390626, D214795, E919731, EE600000, W139787 e CKD975810. Cada volume da Volvo cobre uma faixa de chassi específica, então é o número do seu caminhão que decide qual edição serve.
Para quais modelos e versões serve
Cobertura do documento:
- Volvo FH da 4ª geração — FH (4)
- Euro 6
- cabines Sleeper Cab e Globetrotter (variantes CAB-SLP, CAB-DAY, CAB-LSLP, CAB-HSLP/XHSL)
- 4x2, 6x2, 6x4 e 8x2
Como esta linha foi vendida:
- FH 420, FH 460, FH 500 e FH 540 — motor D13K (12,8 L)
- FH16 550, FH16 650 e FH16 750 — motor D16K (16,1 L)
- no Brasil a linha F chegou em 2014 como FH 420, FH 460, FH 500 e FH 540
Destaques deste material
- Diagrama oficial da Volvo Truck Corporation para a linha FH, com 456 páginas
- Cobre os chassis A878928, AA304572, BB390626, D214795, E919731, EE600000, W139787 e CKD975810
- Índice de arquitetura dos barramentos CAN/LIN antes dos diagramas, para ir direto ao circuito

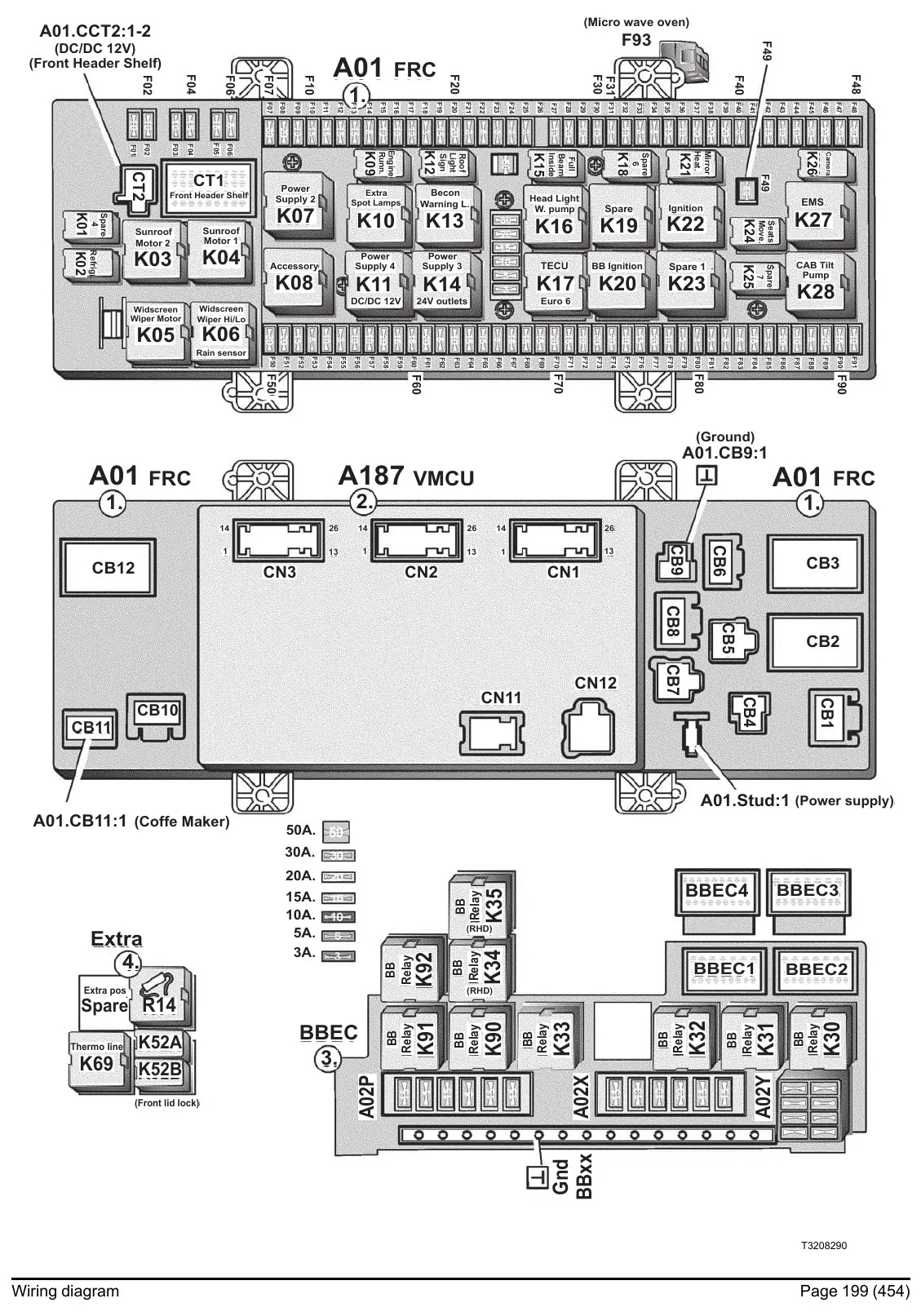

- Lista completa de componentes, relés, fusíveis, conectores e código de cores dos fios
- Tabela de pinagem por conector (Pin no / Circuit function / Wiring no)
Sistemas e circuitos cobertos
- Arquitetura dos barramentos de comunicação
- Produção e distribuição de energia
- Partida e carga do sistema
- Chicotes, conectores e pontos de massa
- Painel de instrumentos e display
- Tacógrafo e gestão de frota
- Suspensão pneumática e controle de nível
- Iluminação externa e sinalização
- Câmbio I-Shift e embreagem
- Relés, fusíveis e caixas de distribuição
- Sistema de freios EBS e ABS
Por que vale a pena
- A localização física dos componentes evita desmontar meia cabine para achar um sensor.
- Dá para imprimir só as folhas do circuito que você está atacando e levar para cima do caminhão.

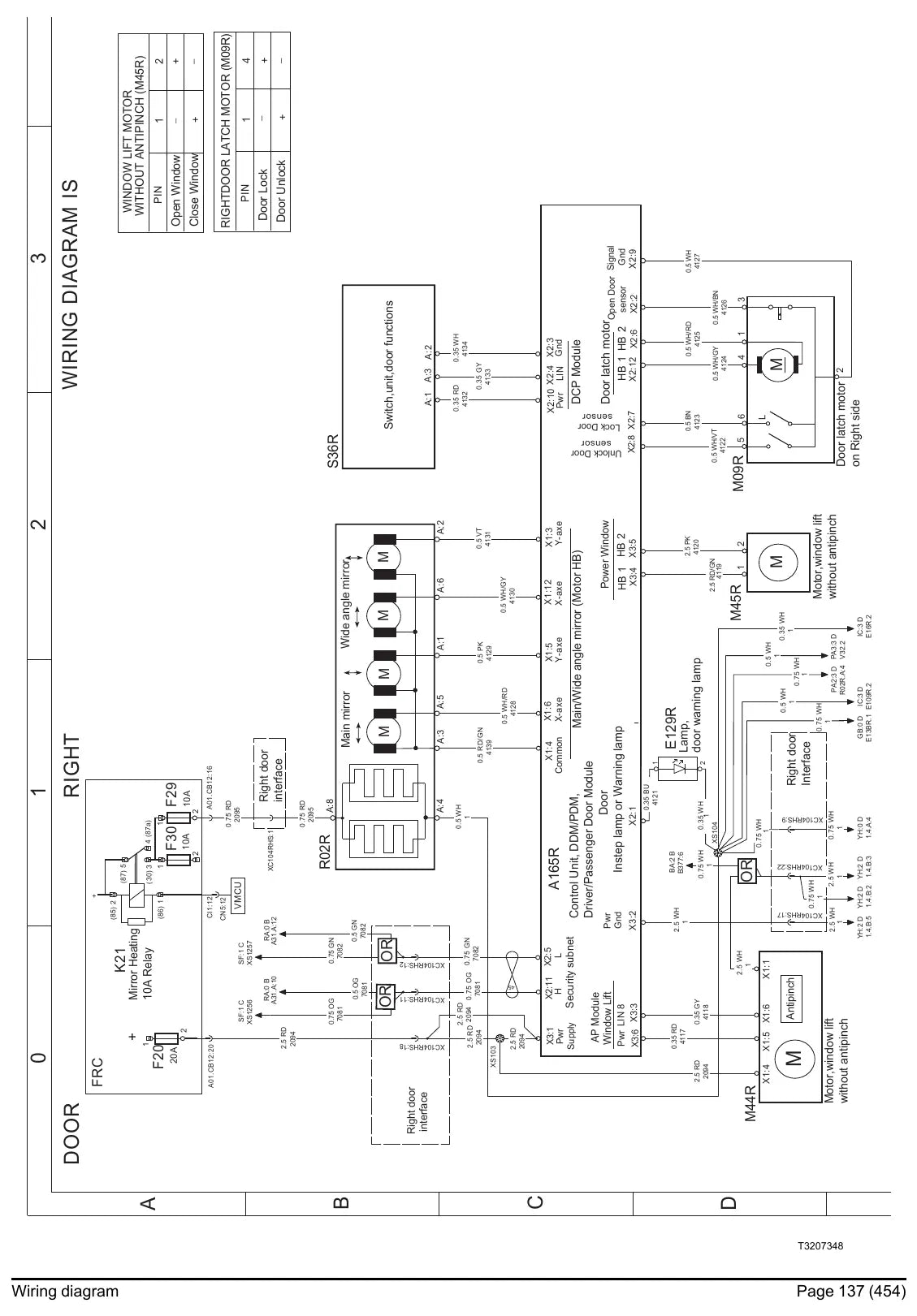

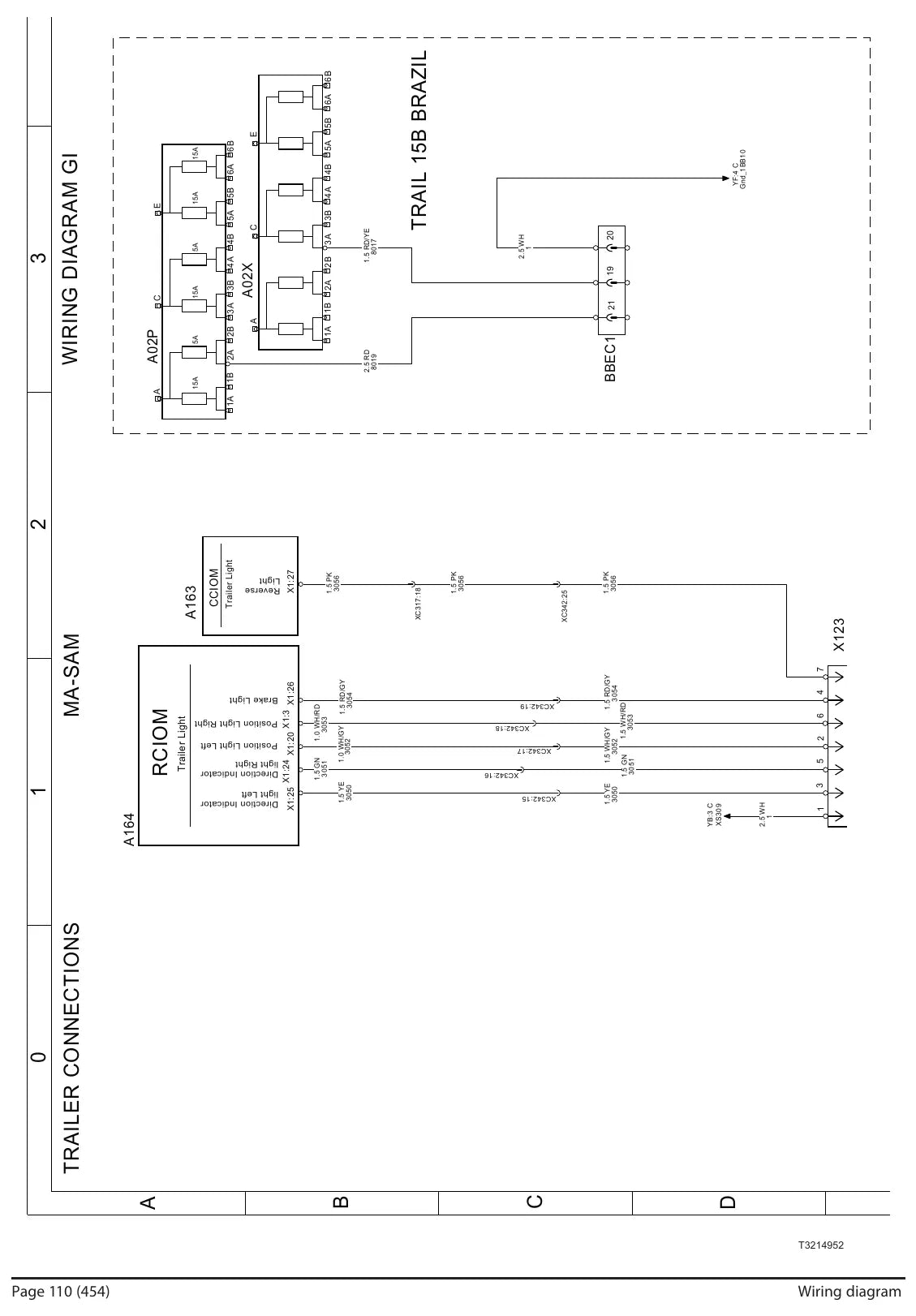

- Você segue o fio pelo desenho em vez de adivinhar: cada circuito vem com o número do fio, o conector e o pino.
Para quem é
Indicado para eletricistas de caminhão, oficinas de linha pesada, frotistas e técnicos de diagnóstico Volvo.
Perguntas frequentes
Serve para qual veículo?
Para o Volvo FH (4). Confira o modelo e a versão do seu veículo antes da compra.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
Dá para dar zoom sem perder qualidade?
Dá. O material foi preparado para ampliar na tela, que é como se lê um desenho técnico.
