O Esquema Elétrico Volvo FH (4) chega em PDF, pronto para uso, com 378 páginas em inglês, que você abre no celular, no tablet ou no computador da bancada.
Esta é a edição de 2017 do esquema elétrico do Volvo FH (4), publicação 89317834, e vale para os chassis das faixas A820927, B850525, D206125, E850716, W121195 e CKD947428. Cada volume da Volvo cobre uma faixa de chassi específica, então é o número do seu caminhão que decide qual edição serve.
Aplicação — modelos e versões atendidos
O que este volume cobre:
- Volvo FH da 4ª geração — FH (4)
- 4x2, 6x2, 6x4 e 8x2
- Euro 6
- cabines Sleeper Cab e Globetrotter (variantes CAB-SLP, CAB-DAY, CAB-LSLP, CAB-HSLP/XHSL)
Versões e potências desta geração:
- FH 420, FH 460, FH 500 e FH 540 — motor D13K (12,8 L)
- no Brasil a linha F chegou em 2014 como FH 420, FH 460, FH 500 e FH 540
- FH16 550, FH16 650 e FH16 750 — motor D16K (16,1 L)
Destaques deste material
- Diagrama oficial da Volvo Truck Corporation para a linha FH, com 378 páginas
- Cobre os chassis A820927, B850525, D206125, E850716, W121195 e CKD947428
- Índice de arquitetura dos barramentos CAN/LIN antes dos diagramas, para ir direto ao circuito
- Lista completa de componentes, relés, fusíveis, conectores e código de cores dos fios

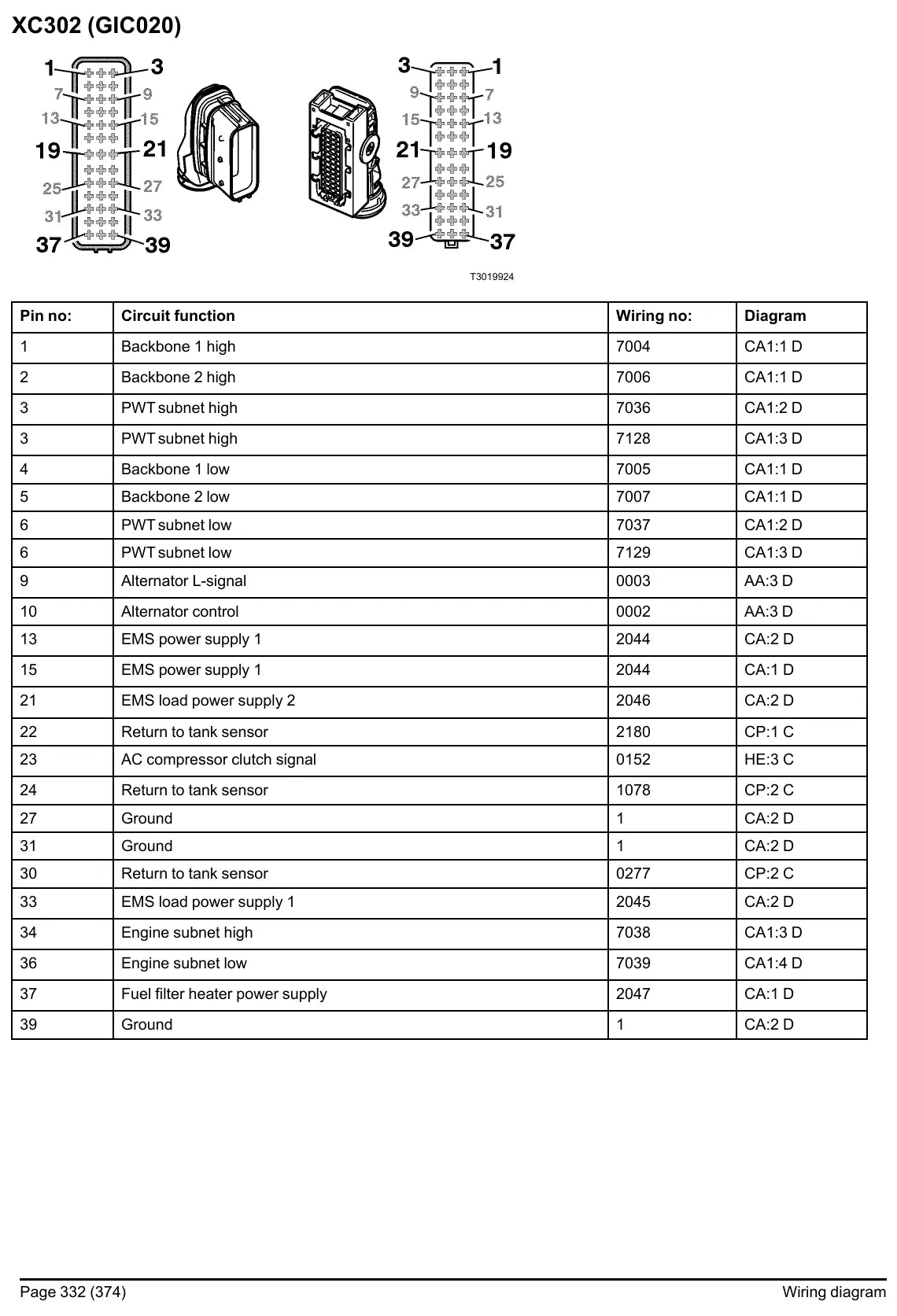

- Tabela de pinagem por conector (Pin no / Circuit function / Wiring no)
Sistemas e circuitos cobertos
- Arquitetura dos barramentos de comunicação
- Produção e distribuição de energia
- Iluminação externa e sinalização
- Sistema de freios EBS e ABS
- Gestão eletrônica do motor
- Partida e carga do sistema
- Painel de instrumentos e display
- Lista de componentes e abreviações
- Chicotes, conectores e pontos de massa
Por que vale a pena
- Dá para imprimir só as folhas do circuito que você está atacando e levar para cima do caminhão.
- As tabelas de fusíveis e relés poupam a consulta a listas soltas de internet, que quase sempre estão erradas.
- A localização física dos componentes evita desmontar meia cabine para achar um sensor.
Para quem é
Indicado para eletricistas de caminhão, oficinas de linha pesada, frotistas e técnicos de diagnóstico Volvo.
Perguntas frequentes
Serve para qual veículo?
Para o Volvo FH (4). Confira o modelo e a versão do seu veículo antes da compra.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
Dá para dar zoom sem perder qualidade?
Dá. O material foi preparado para ampliar na tela, que é como se lê um desenho técnico.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu aparelho para consulta e impressão offline.
