O Esquema Elétrico Volvo FH (4) chega em PDF, pronto para uso, com 334 páginas em inglês, para deixar salvo no aparelho e abrir sempre que o serviço pedir.
Esta é a edição de 2016 do esquema elétrico do Volvo FH (4), publicação 89255616, e vale para os chassis das faixas A793223, B778827, D203491, E839236, W116104 e CKD936574 em diante. Cada volume da Volvo cobre uma faixa de chassi específica, então é o número do seu caminhão que decide qual edição serve.
Modelos e versões atendidos
Cobertura do documento:
- Volvo FH da 4ª geração — FH (4)
- Euro 6
- 4x2, 6x2, 6x4 e 8x2
- cabines Sleeper Cab e Globetrotter (variantes CAB-SLP, CAB-DAY, CAB-LSLP, CAB-HSLP/XHSL)
Versões comerciais desta linha:
- FH 420, FH 460, FH 500 e FH 540 — motor D13K (12,8 L)
- no Brasil a linha F chegou em 2014 como FH 420, FH 460, FH 500 e FH 540
- FH16 550, FH16 650 e FH16 750 — motor D16K (16,1 L)
Destaques deste material
- Diagrama oficial da Volvo Truck Corporation para a linha FH, com 334 páginas
- Cobre os chassis A793223, B778827, D203491, E839236, W116104 e CKD936574 em diante

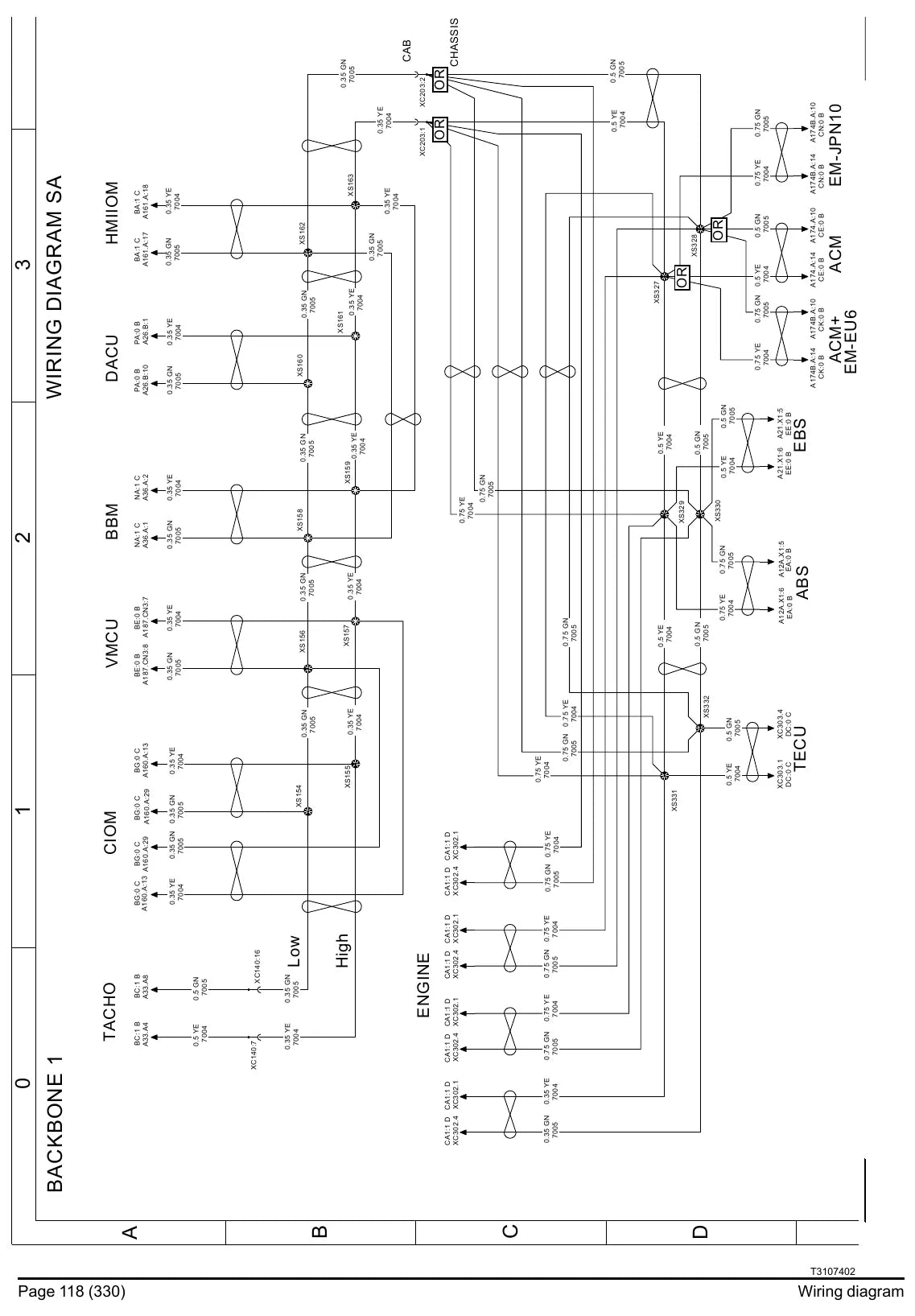

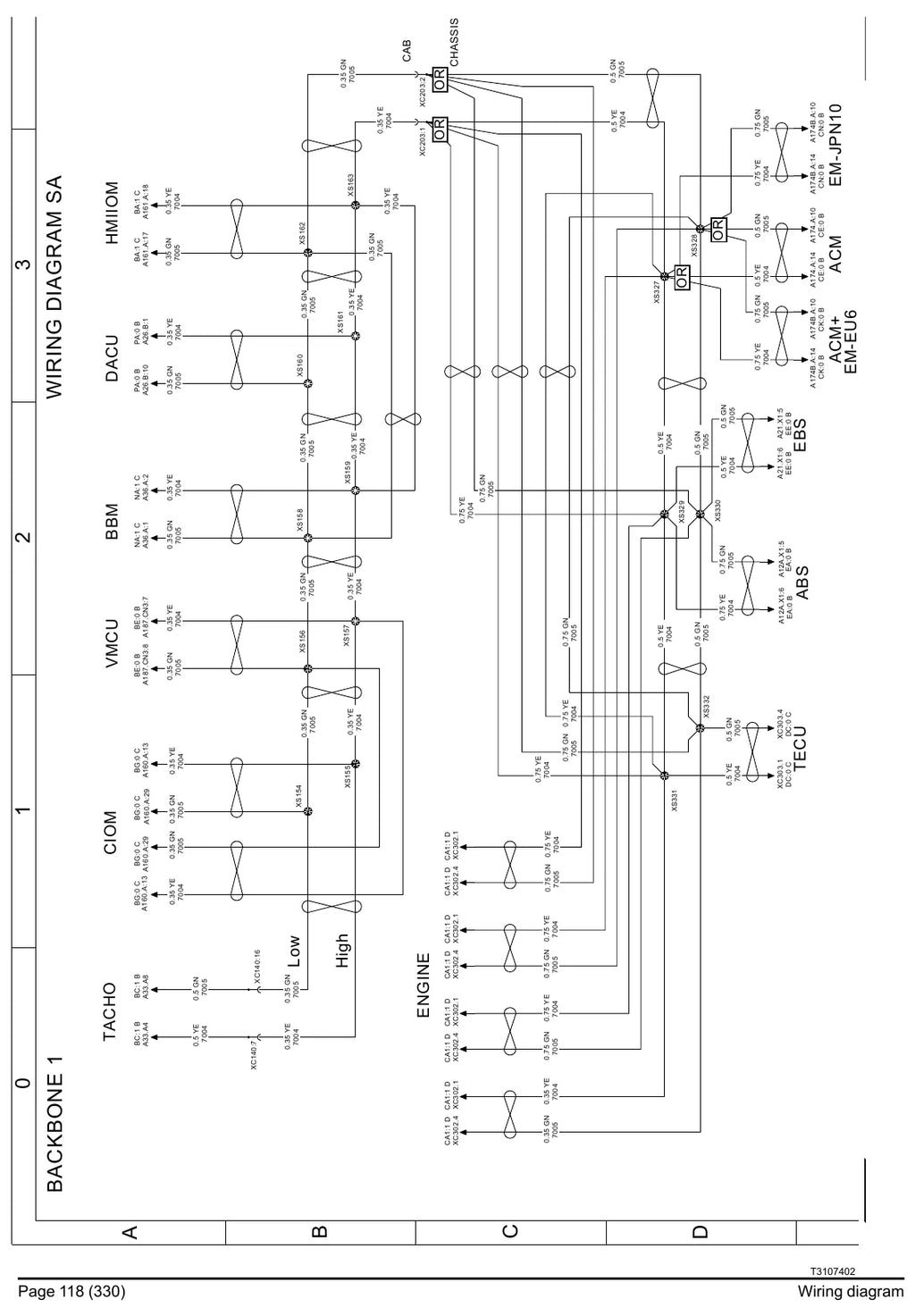

- Índice de arquitetura dos barramentos CAN/LIN antes dos diagramas, para ir direto ao circuito
- Lista completa de componentes, relés, fusíveis, conectores e código de cores dos fios

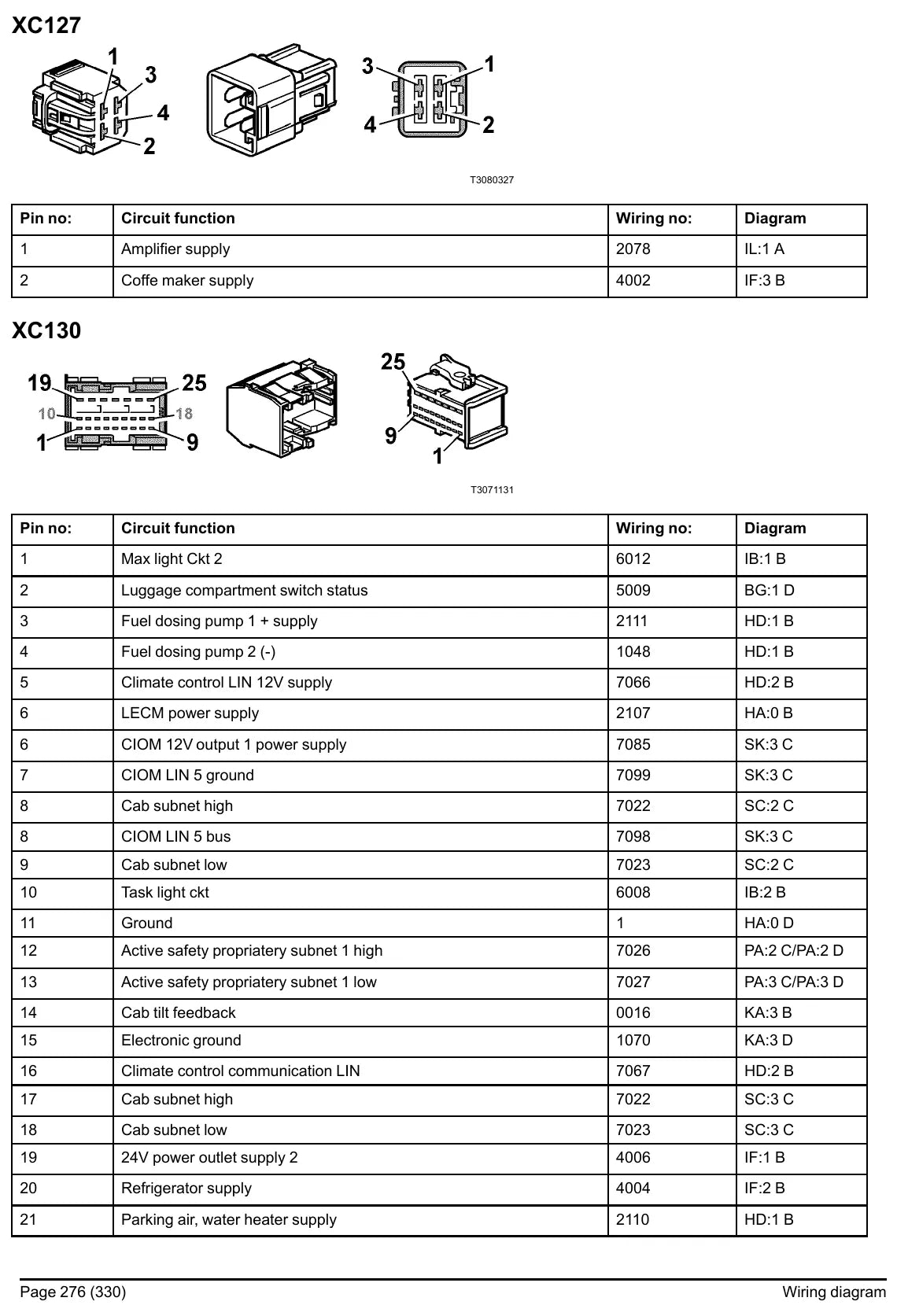

- Tabela de pinagem por conector (Pin no / Circuit function / Wiring no)
Sistemas e circuitos cobertos
- Arquitetura dos barramentos de comunicação
- Produção e distribuição de energia
- Sistema de freios EBS e ABS
- Painel de instrumentos e display
- Gestão eletrônica do motor

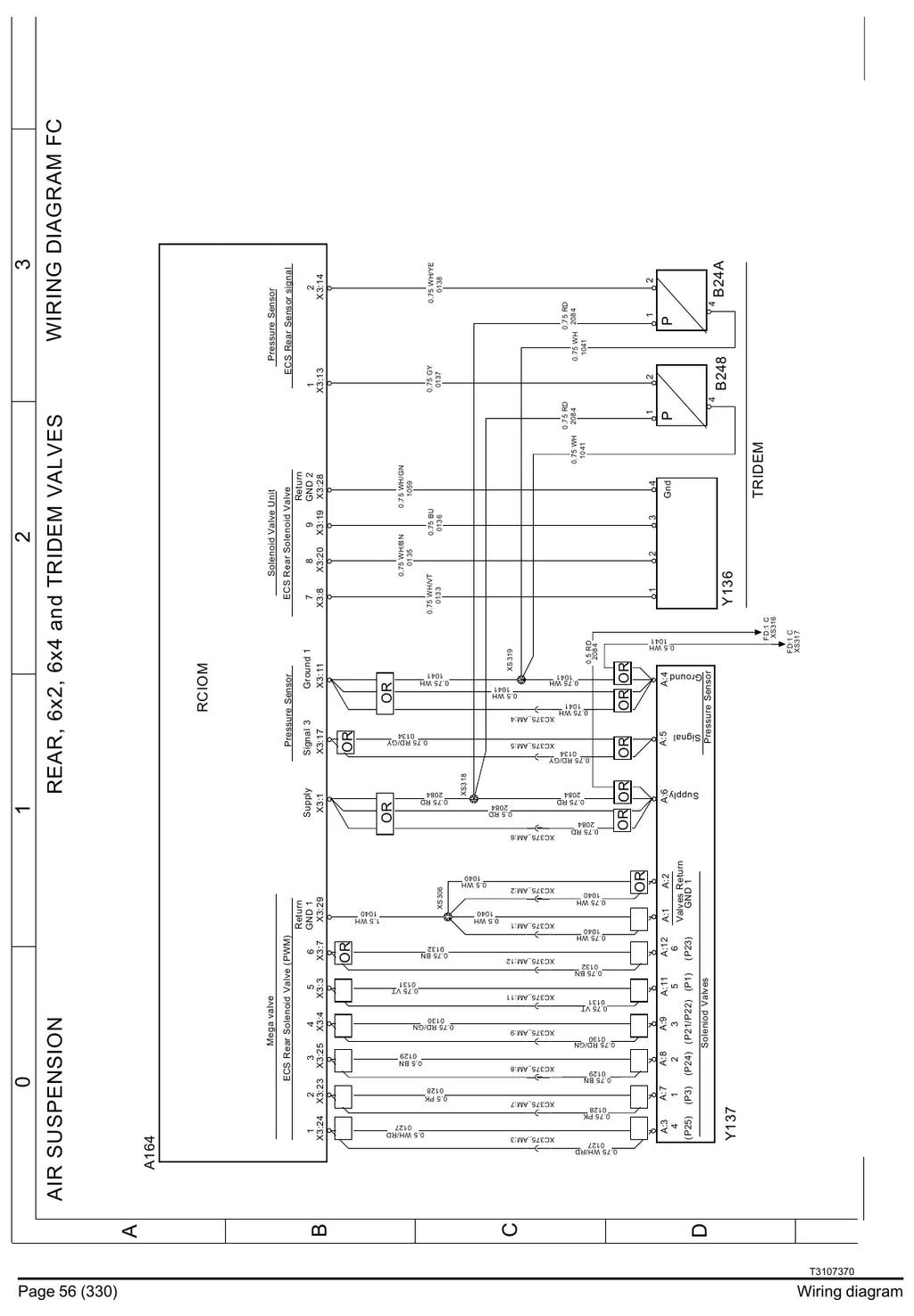

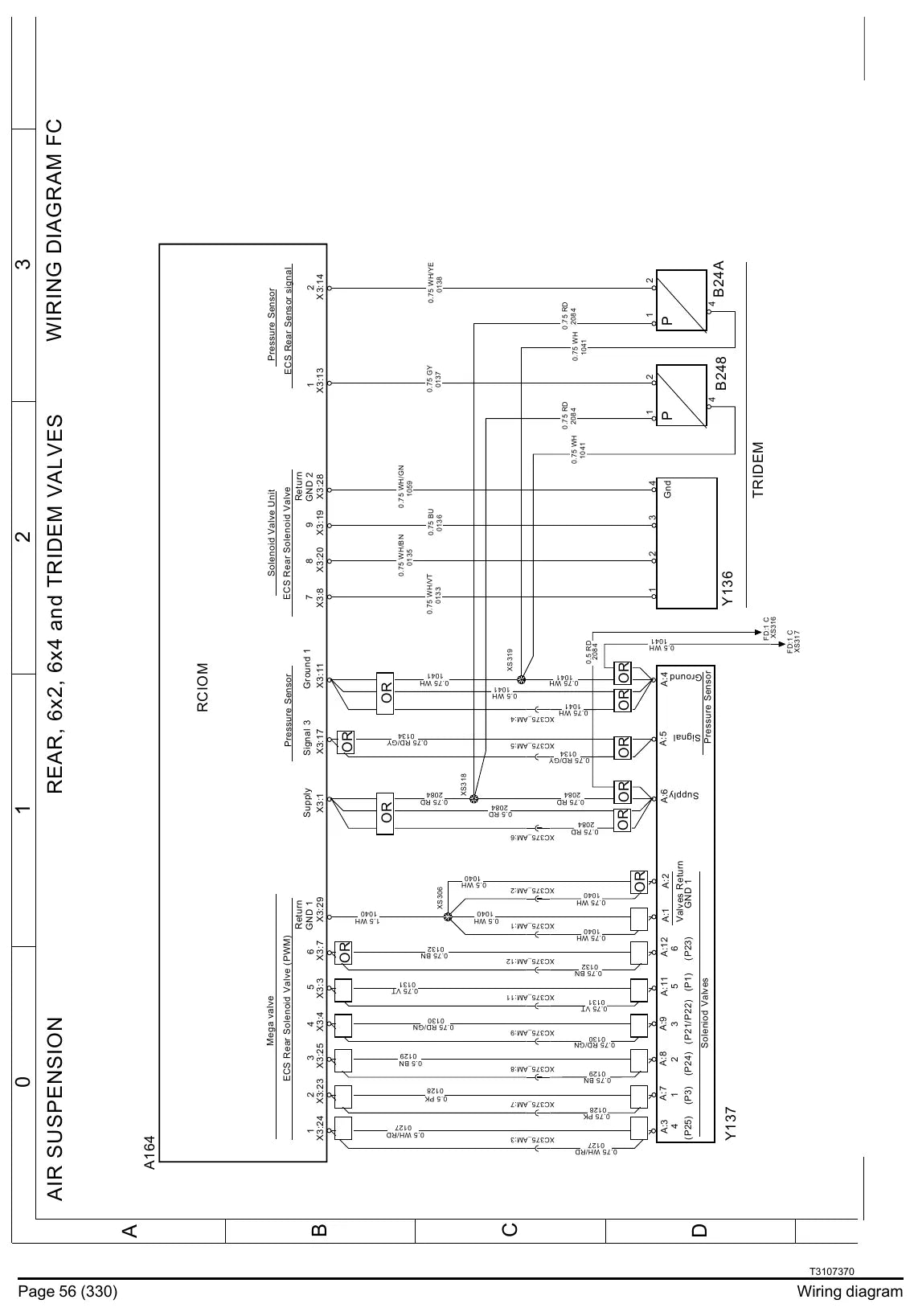

- Suspensão pneumática e controle de nível
- Tacógrafo e gestão de frota
- Climatização e ar-condicionado
- Chicotes, conectores e pontos de massa
- Relés, fusíveis e caixas de distribuição
Por que vale a pena
- A localização física dos componentes evita desmontar meia cabine para achar um sensor.
- Dá para imprimir só as folhas do circuito que você está atacando e levar para cima do caminhão.
- Identificação de conectores e pinagem: o que muda um reparo de meio dia para meia hora.
Para quem é
Indicado para eletricistas de caminhão, oficinas de linha pesada, frotistas e técnicos de diagnóstico Volvo.
Perguntas frequentes
Serve para qual veículo?
Para o Volvo FH (4). Confira o modelo e a versão do seu veículo antes da compra.
Dá para dar zoom sem perder qualidade?
Dá. O material foi preparado para ampliar na tela, que é como se lê um desenho técnico.
Posso imprimir só as páginas que preciso?
Pode. É um PDF comum: você imprime a folha do circuito ou do conjunto que vai atacar.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
