O Esquema Elétrico Volvo FH (4) é o material técnico em PDF, com 404 páginas em inglês, para consultar na tela e imprimir só o trecho que interessa ao serviço do dia.
Esta é a edição de 2021 do esquema elétrico do Volvo FH (4), publicação 89505170, e vale para os chassis das faixas A877100, BB342301, D212300, E895720, W137475 e CKD968608. Cada volume da Volvo cobre uma faixa de chassi específica, então é o número do seu caminhão que decide qual edição serve.
Para quais modelos e versões serve
O que este volume cobre:
- Volvo FH da 4ª geração — FH (4)
- cabines Sleeper Cab e Globetrotter (variantes CAB-SLP, CAB-DAY, CAB-LSLP, CAB-HSLP/XHSL)
- 4x2, 6x2, 6x4 e 8x2
- Euro 6
Como esta linha foi vendida:
- FH 420, FH 460, FH 500 e FH 540 — motor D13K (12,8 L)
- FH16 550, FH16 650 e FH16 750 — motor D16K (16,1 L)
- no Brasil a linha F chegou em 2014 como FH 420, FH 460, FH 500 e FH 540
Destaques deste material
- Diagrama oficial da Volvo Truck Corporation para a linha FH, com 404 páginas
- Cobre os chassis A877100, BB342301, D212300, E895720, W137475 e CKD968608
- Índice de arquitetura dos barramentos CAN/LIN antes dos diagramas, para ir direto ao circuito
- Lista completa de componentes, relés, fusíveis, conectores e código de cores dos fios
- Tabela de pinagem por conector (Pin no / Circuit function / Wiring no)
Sistemas e circuitos cobertos
- Arquitetura dos barramentos de comunicação
- Produção e distribuição de energia
- Gestão eletrônica do motor
- Chicotes, conectores e pontos de massa
- Sistema de freios EBS e ABS
- Climatização e ar-condicionado
- Iluminação externa e sinalização
- Câmbio I-Shift e embreagem
- Suspensão pneumática e controle de nível
- Tacógrafo e gestão de frota

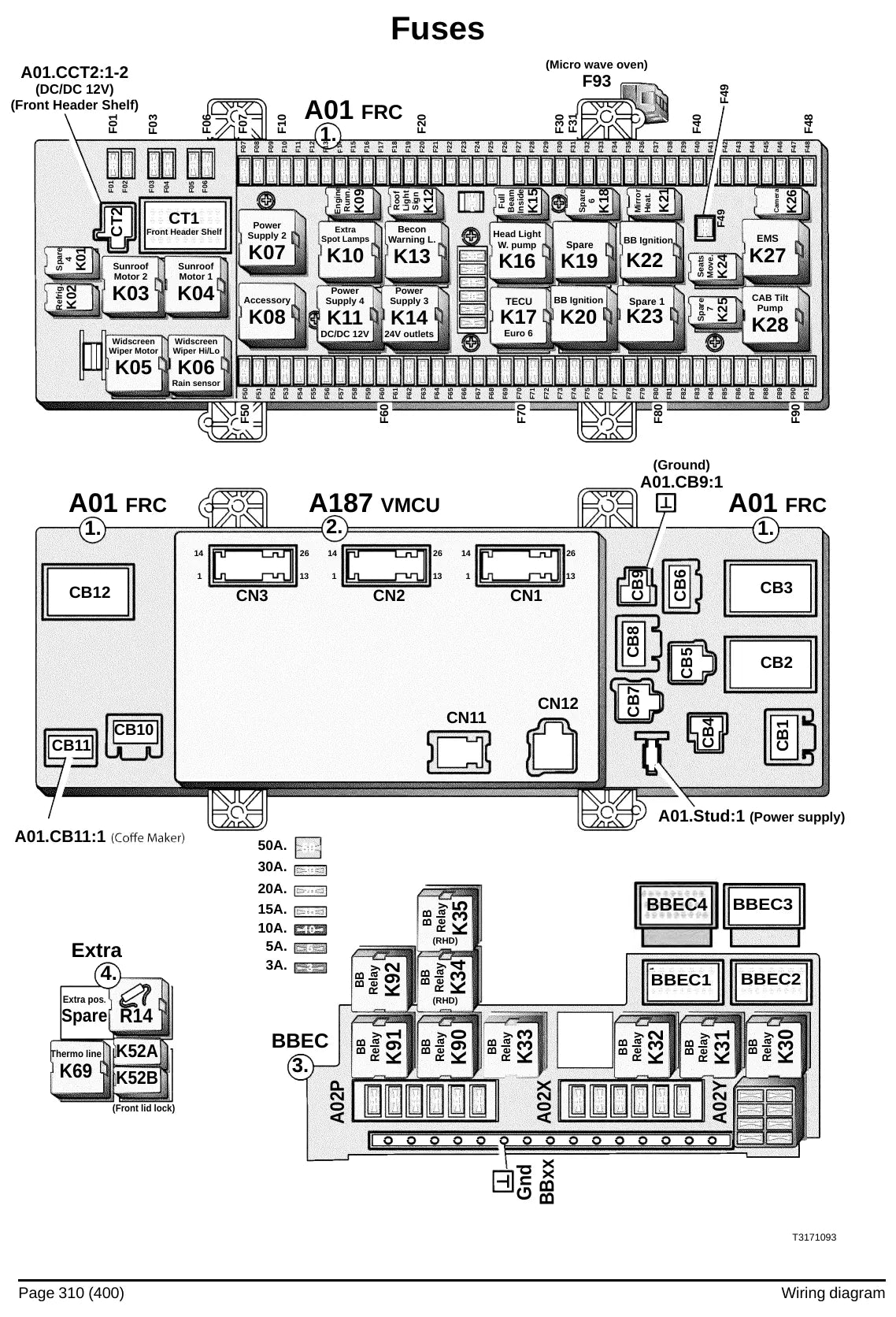

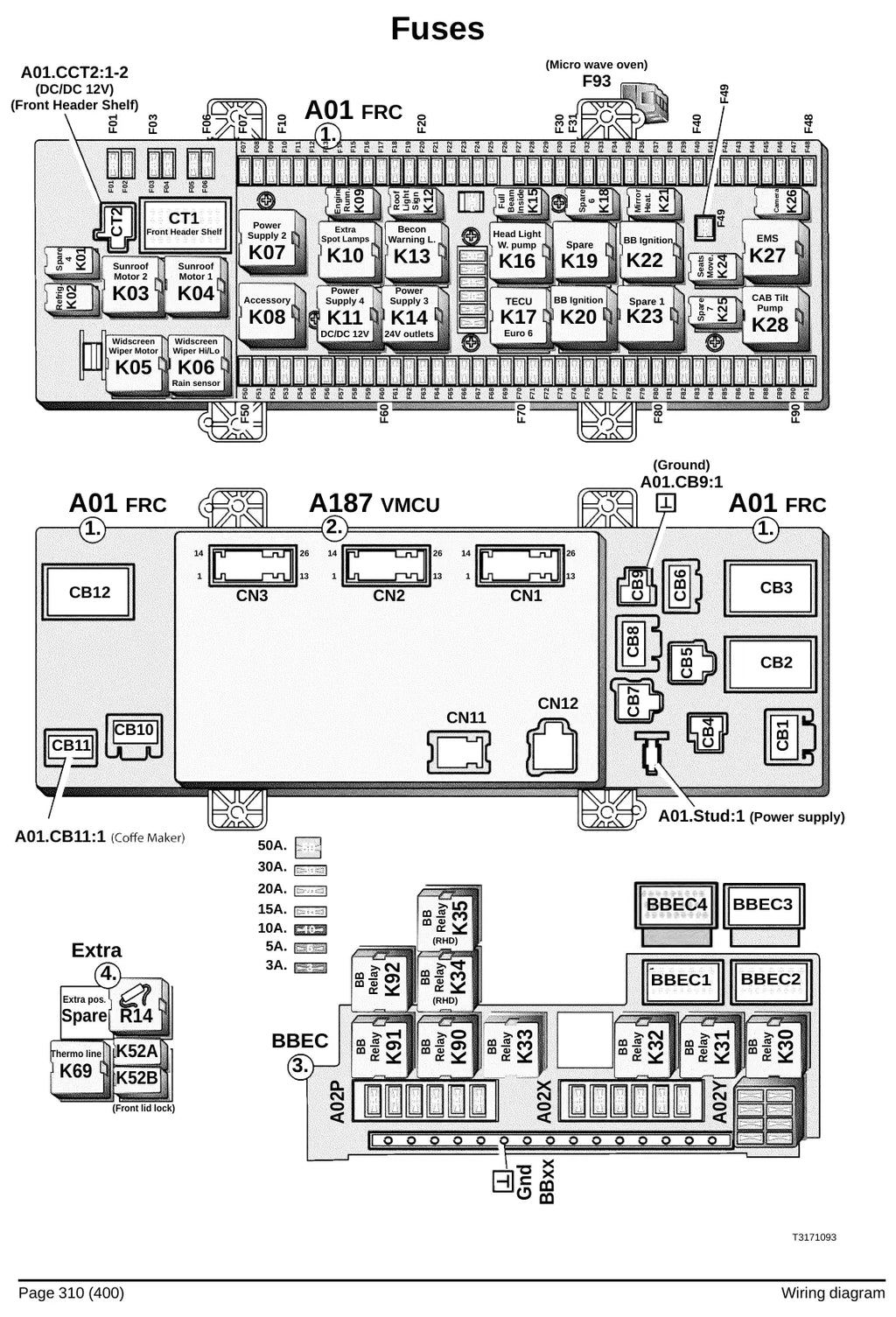

- Relés, fusíveis e caixas de distribuição
Por que vale a pena
- Cortar o tempo de diagnóstico é o que paga o documento: em vez de testar por tentativa, você vai direto ao ponto de medição.
- Dá para imprimir só as folhas do circuito que você está atacando e levar para cima do caminhão.
- Identificação de conectores e pinagem: o que muda um reparo de meio dia para meia hora.
Para quem é
Indicado para eletricistas de caminhão, oficinas de linha pesada, frotistas e técnicos de diagnóstico Volvo.
Perguntas frequentes
Serve para qual veículo?
Para o Volvo FH (4). Confira o modelo e a versão do seu veículo antes da compra.
Posso imprimir só as páginas que preciso?
Pode. É um PDF comum: você imprime a folha do circuito ou do conjunto que vai atacar.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
Como recebo o arquivo?
Entrega 100% digital. Após a confirmação do pagamento, o PDF chega em minutos por e-mail ou WhatsApp.
