Descrição
Especificações

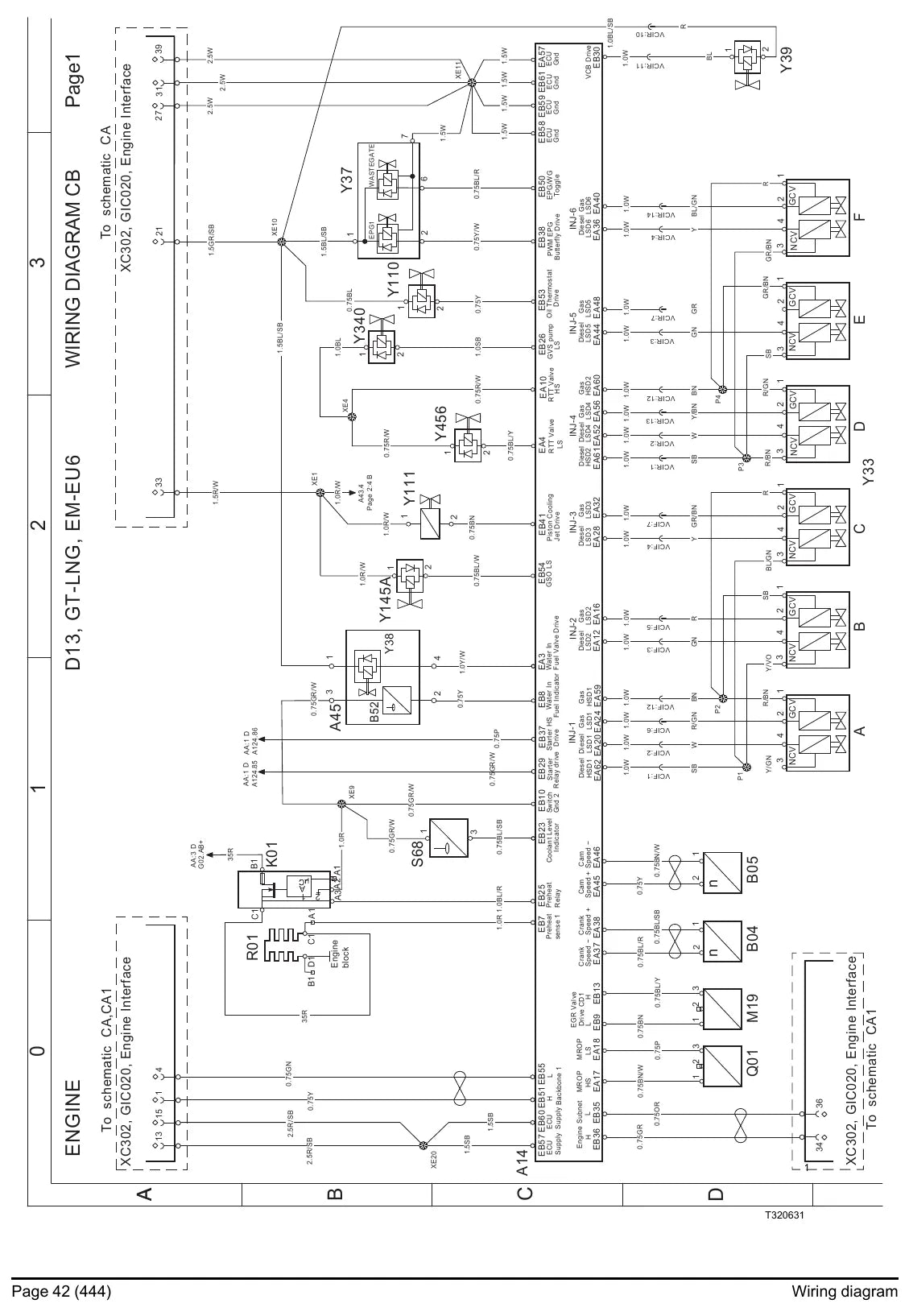

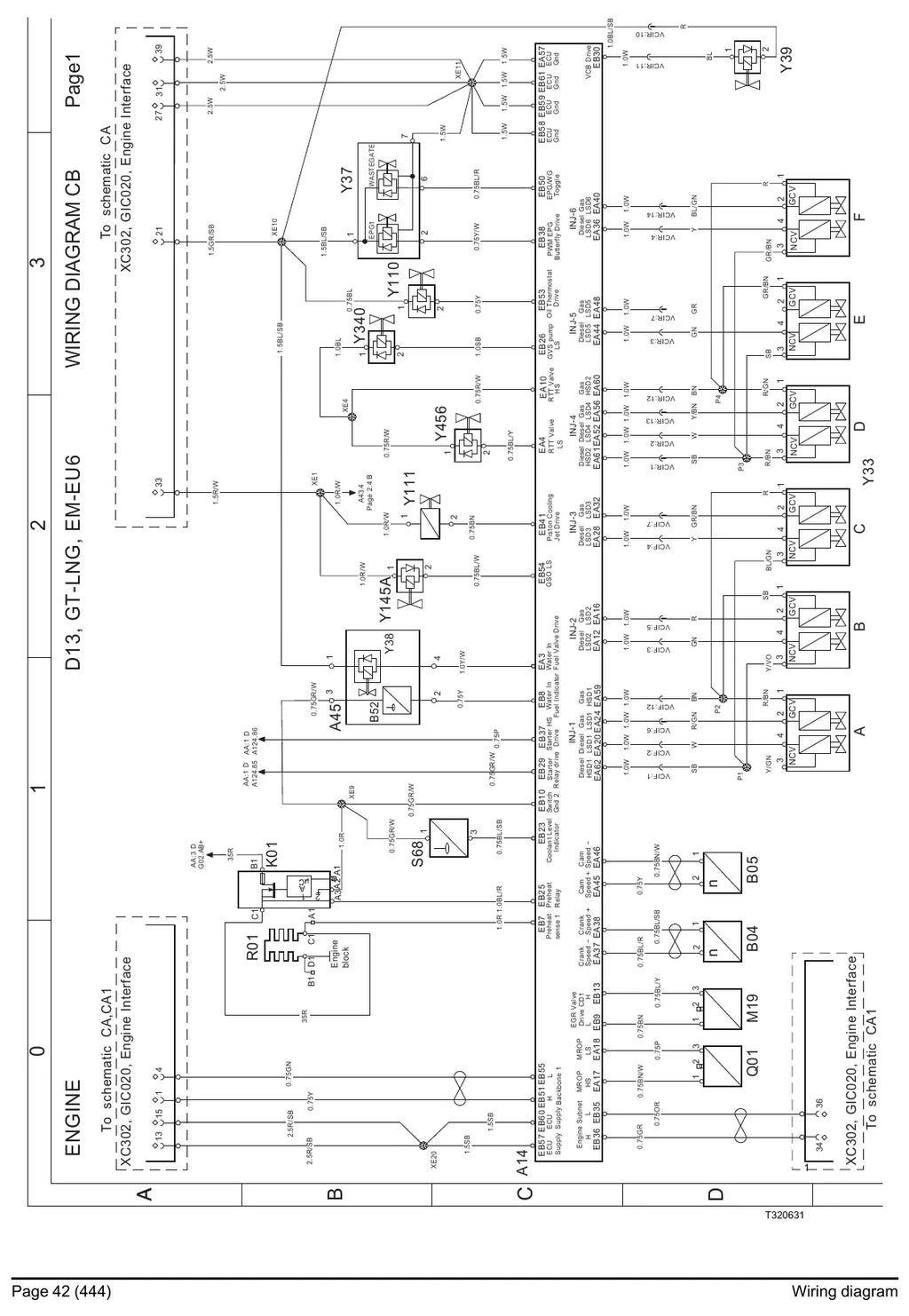

O Esquema Elétrico Volvo FM (4) é o documento técnico em PDF, com 448 páginas em inglês, pronto para consulta na oficina e para impressão das folhas que você for usar.
Esta é a edição de 2024 do esquema elétrico do Volvo FM (4), publicação 89681070, e vale para os chassis das faixas A880181, AA313809, BB405970, D216032, E932481, EE600000, W139862 e CKD978905. Cada volume da Volvo cobre uma faixa de chassi específica, então é o número do seu caminhão que decide qual edição serve.
Modelos e versões atendidos
Cobertura do documento:
- Volvo FM da 4ª geração — FM (4)
- cabines Day Cab, Sleeper e Globetrotter
- 4x2, 4x4, 6x2, 6x4 e 6x6
- Euro 6
Versões e potências desta geração:
- FM 330, FM 370, FM 410 e FM 450 — motor D11K (10,8 L)
- o FMX de obra usa a mesma família de motores D11K e D13K
- FM 420, FM 460 e FM 500 — motor D13K (12,8 L)
- no Brasil a linha chegou em 2014 como FM 370 e FM 380
Destaques deste material
- Diagrama oficial da Volvo Truck Corporation para a linha FM, com 448 páginas
- Cobre os chassis A880181, AA313809, BB405970, D216032, E932481, EE600000, W139862 e CKD978905
- Índice de arquitetura dos barramentos CAN/LIN antes dos diagramas, para ir direto ao circuito

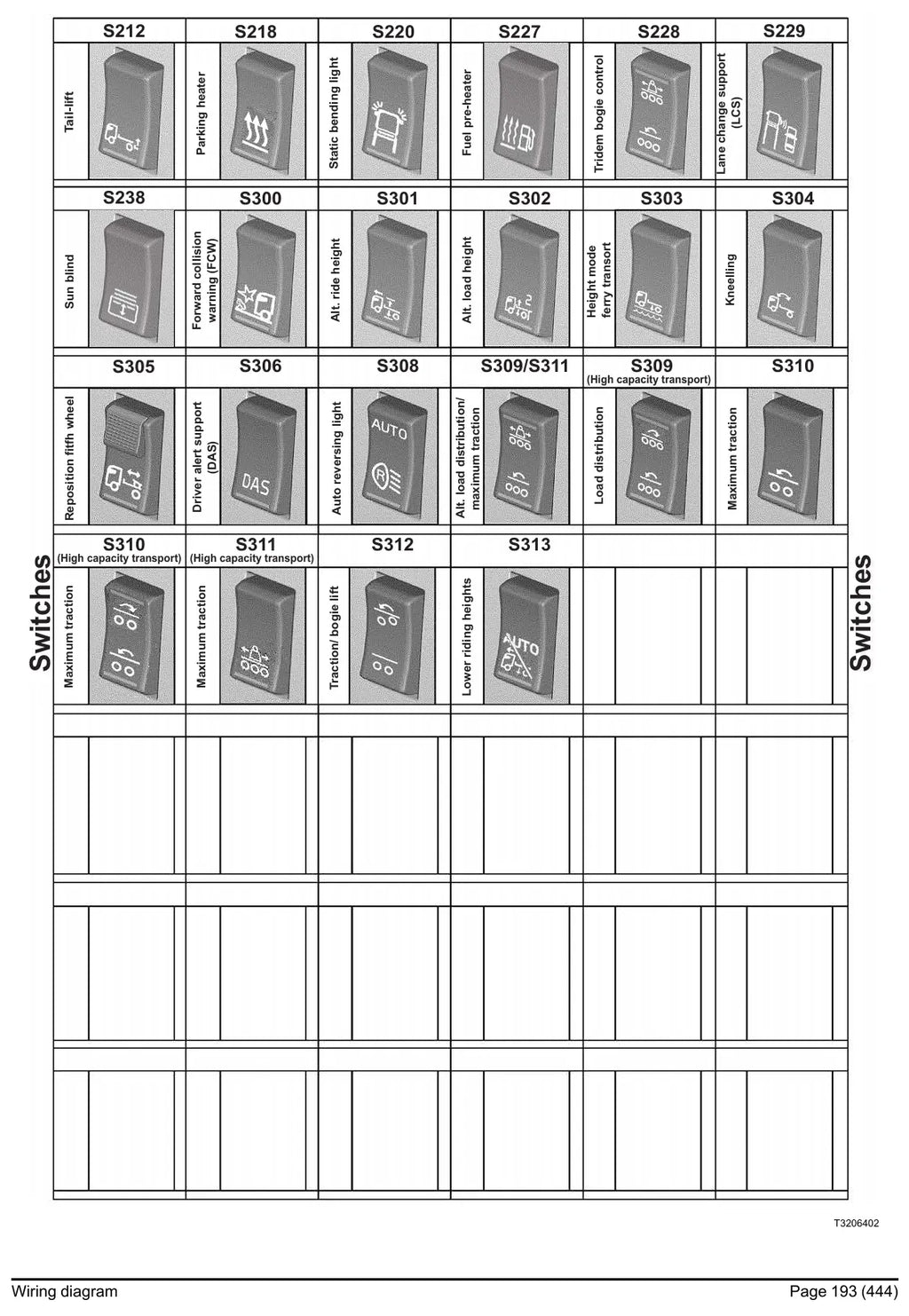

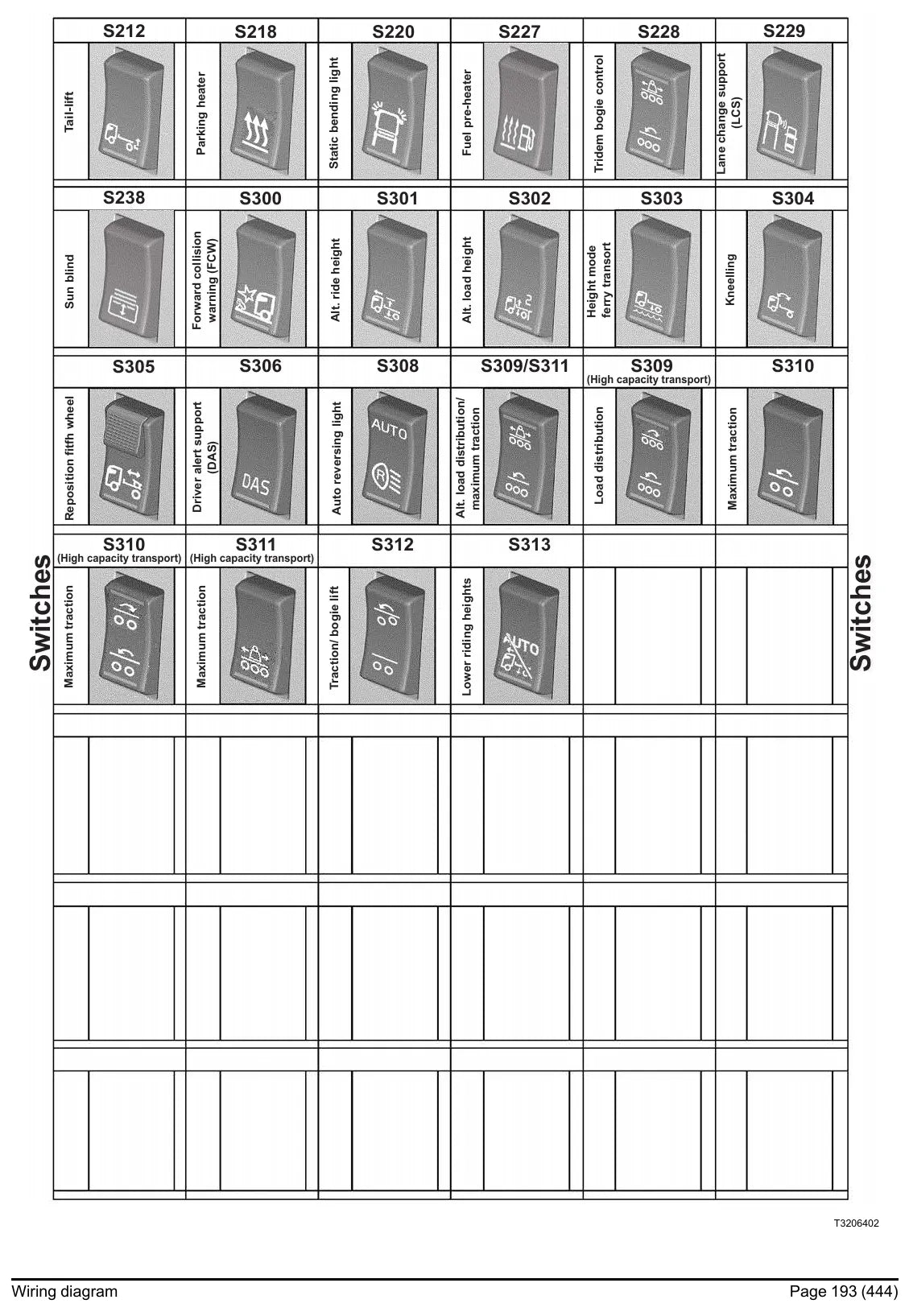

- Lista completa de componentes, relés, fusíveis, conectores e código de cores dos fios

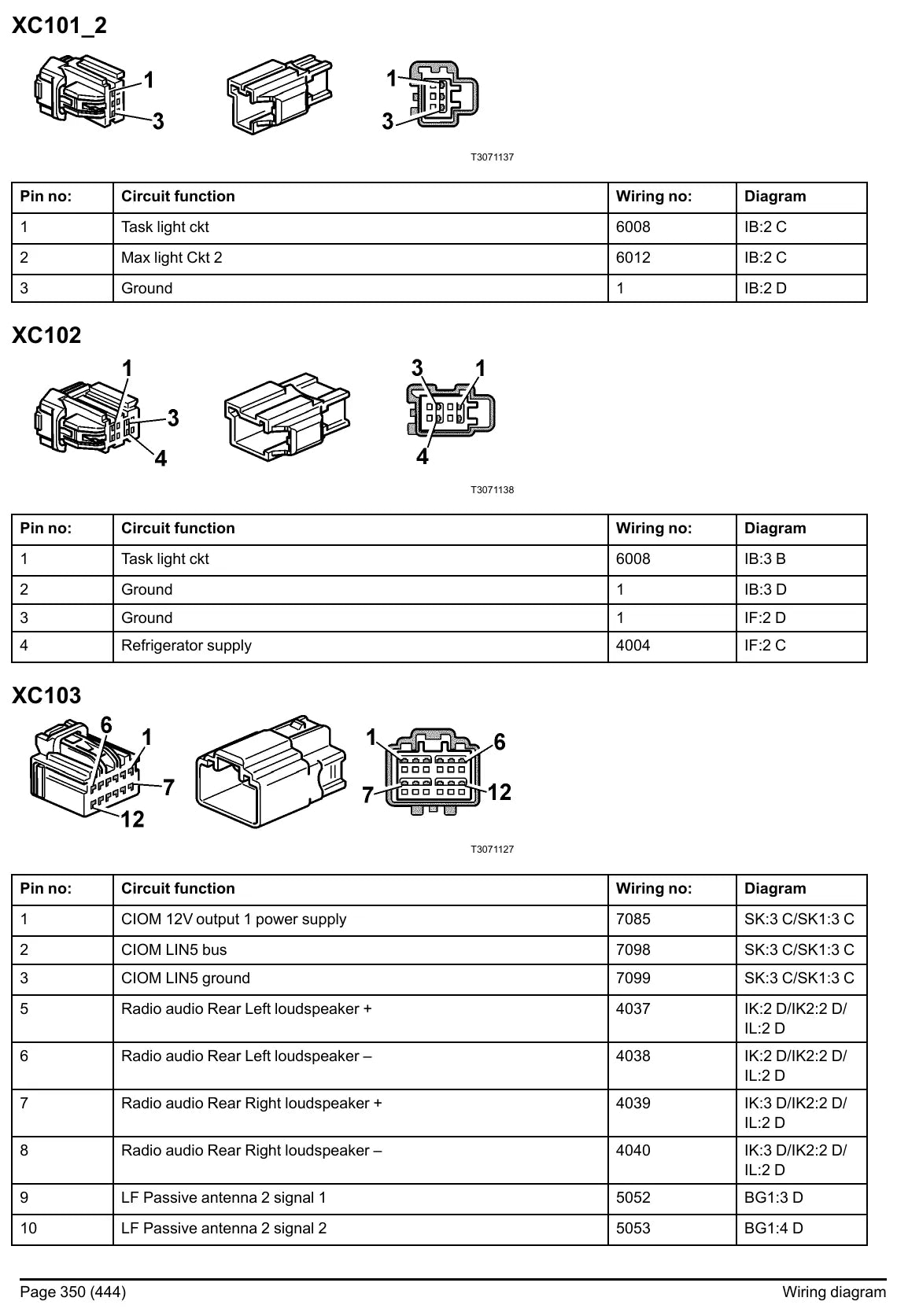

- Tabela de pinagem por conector (Pin no / Circuit function / Wiring no)
Sistemas e circuitos cobertos
- Arquitetura dos barramentos de comunicação
- Produção e distribuição de energia
- Chicotes, conectores e pontos de massa
- Sistema de freios EBS e ABS
- Painel de instrumentos e display
- Climatização e ar-condicionado
- Suspensão pneumática e controle de nível
- Relés, fusíveis e caixas de distribuição
- Tacógrafo e gestão de frota
- Gestão eletrônica do motor
Por que vale a pena
- A localização física dos componentes evita desmontar meia cabine para achar um sensor.
- As tabelas de fusíveis e relés poupam a consulta a listas soltas de internet, que quase sempre estão erradas.
- Identificação de conectores e pinagem: o que muda um reparo de meio dia para meia hora.
Para quem é
Indicado para eletricistas de caminhão, oficinas de linha pesada, frotistas e técnicos de diagnóstico Volvo.
Perguntas frequentes
Serve para qual veículo?
Para o Volvo FM (4). Confira o modelo e a versão do seu veículo antes da compra.
Dá para dar zoom sem perder qualidade?
Dá. O material foi preparado para ampliar na tela, que é como se lê um desenho técnico.
Posso imprimir só as páginas que preciso?
Pode. É um PDF comum: você imprime a folha do circuito ou do conjunto que vai atacar.
E se eu perder o arquivo?
Chame no WhatsApp informando o pedido que reenviamos sem custo.
