Esquema Elétrico Ford F-4000 — documento técnico em PDF com 257 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Para quem faz manutenção de frota, este material do Ford F-4000 paga a primeira hora de serviço que ele economiza: o circuito está desenhado, numerado e pronto para conferir com o multímetro na mão.
Ficha técnica do Ford F-4000 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (7 páginas) — a ficha técnica do modelo (motor, câmbio, eixos, freios, pneus, cabine).
- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

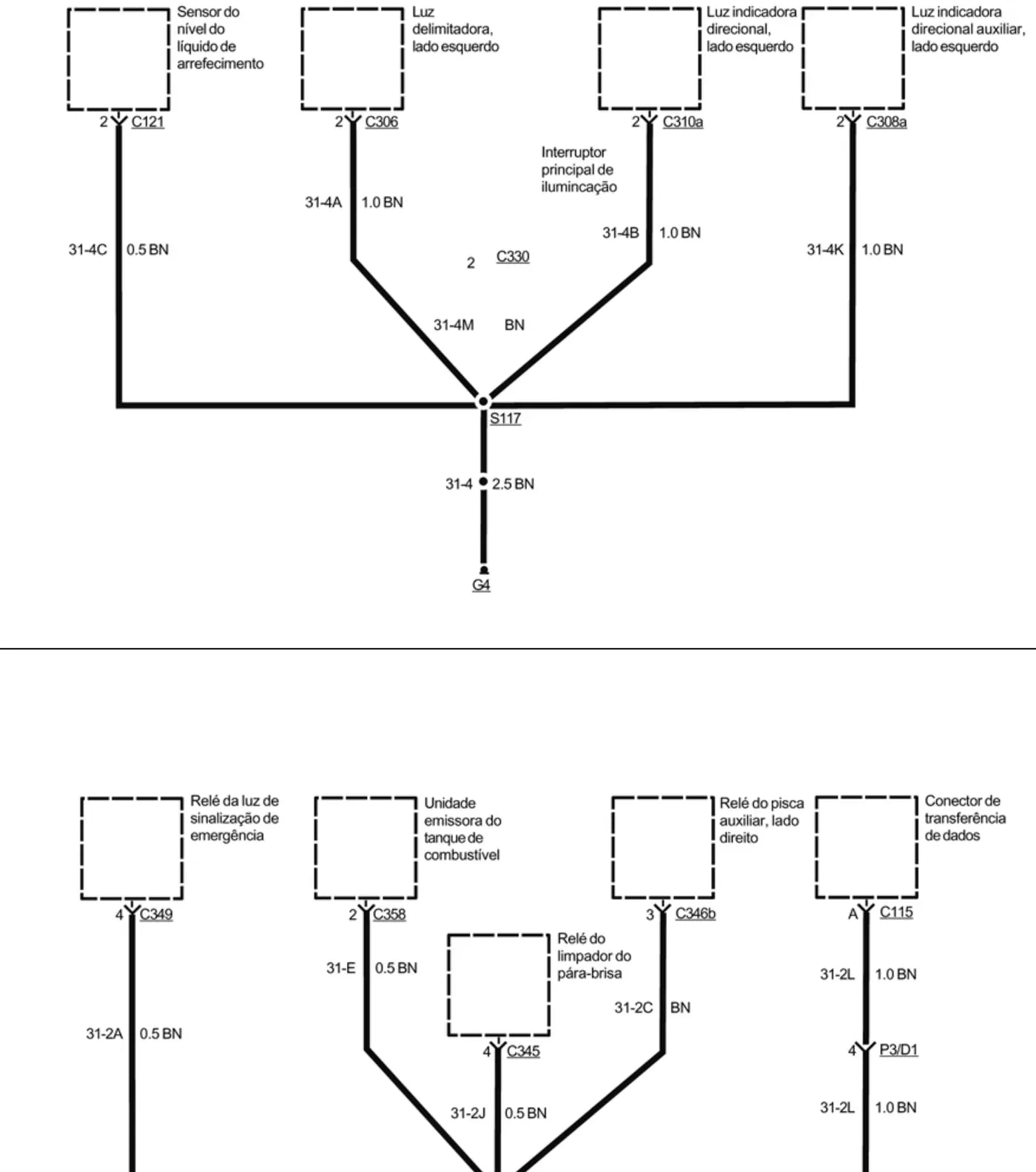

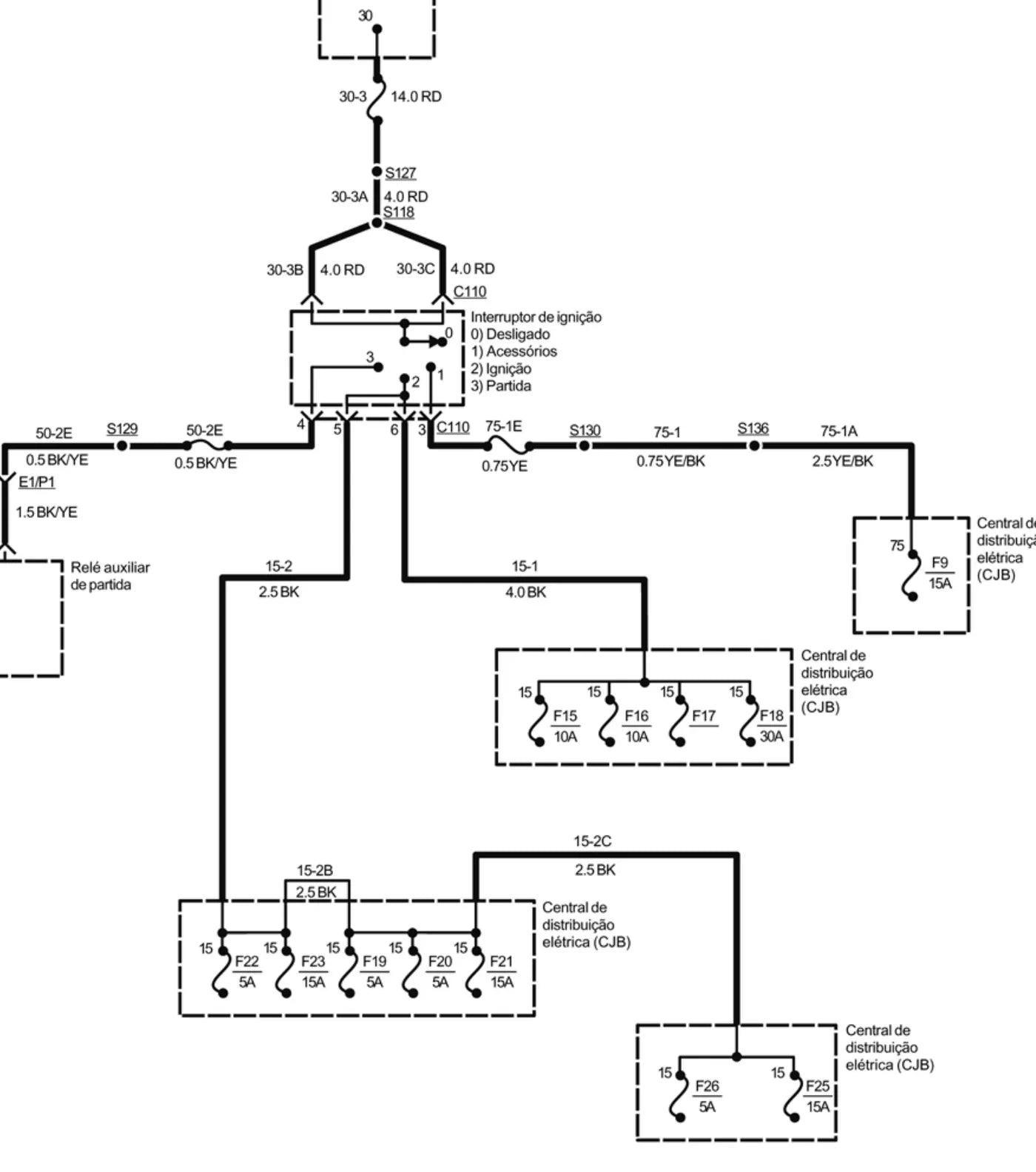

- Diagramas elétricos (197 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o desenho do circuito de ar dos freios.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Circuitos de combustível do modelo (1 página) — o circuito de combustível e a posição do tanque por entre-eixo.
- Desenhos dimensionais do modelo (4 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Seleção feita pela motorização Cummins B3.9 120 cv (4 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 257 páginas divididas em 7 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que este material cobre
- Especificações técnicas do modelo — 7 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 1 página
- Desenhos dimensionais do modelo — 4 páginas
O que você ganha com ele
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Você confere a numeração do conector antes de comprar peça ou terminal.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Evita queimar módulo por ligação em ponto errado de alimentação.
Quem mais usa este material
- Instalador de rastreador, tacógrafo e acessório 24V
- Mecânico e oficina de linha pesada
- Auto elétrica que atende frota agregada
- Estudante e instrutor de manutenção diesel
- Loja de peças que precisa conferir aplicação por chassi
Perguntas frequentes
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
Serve para o meu ano de fabricação?
O material é da geração Cargo Eletrônico / Série F (2004–2011). Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
Tem a numeração dos pinos dos conectores?
Sim. Os conectores aparecem identificados com a numeração usada no chicote do veículo.
