Esquema Elétrico Ford Cargo C-2422e — documento técnico em PDF com 259 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Aqui não tem texto de encher linguiça: são 259 páginas de desenho técnico do Ford Cargo C-2422e, as mesmas folhas que a rede autorizada usa para diagnosticar e instalar acessório.
Ficha técnica do Ford Cargo C-2422e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Destaques deste material
- Especificações técnicas do modelo (4 páginas) — a ficha técnica oficial — motor, torque, relação de eixo, PBT e CMT.
- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.

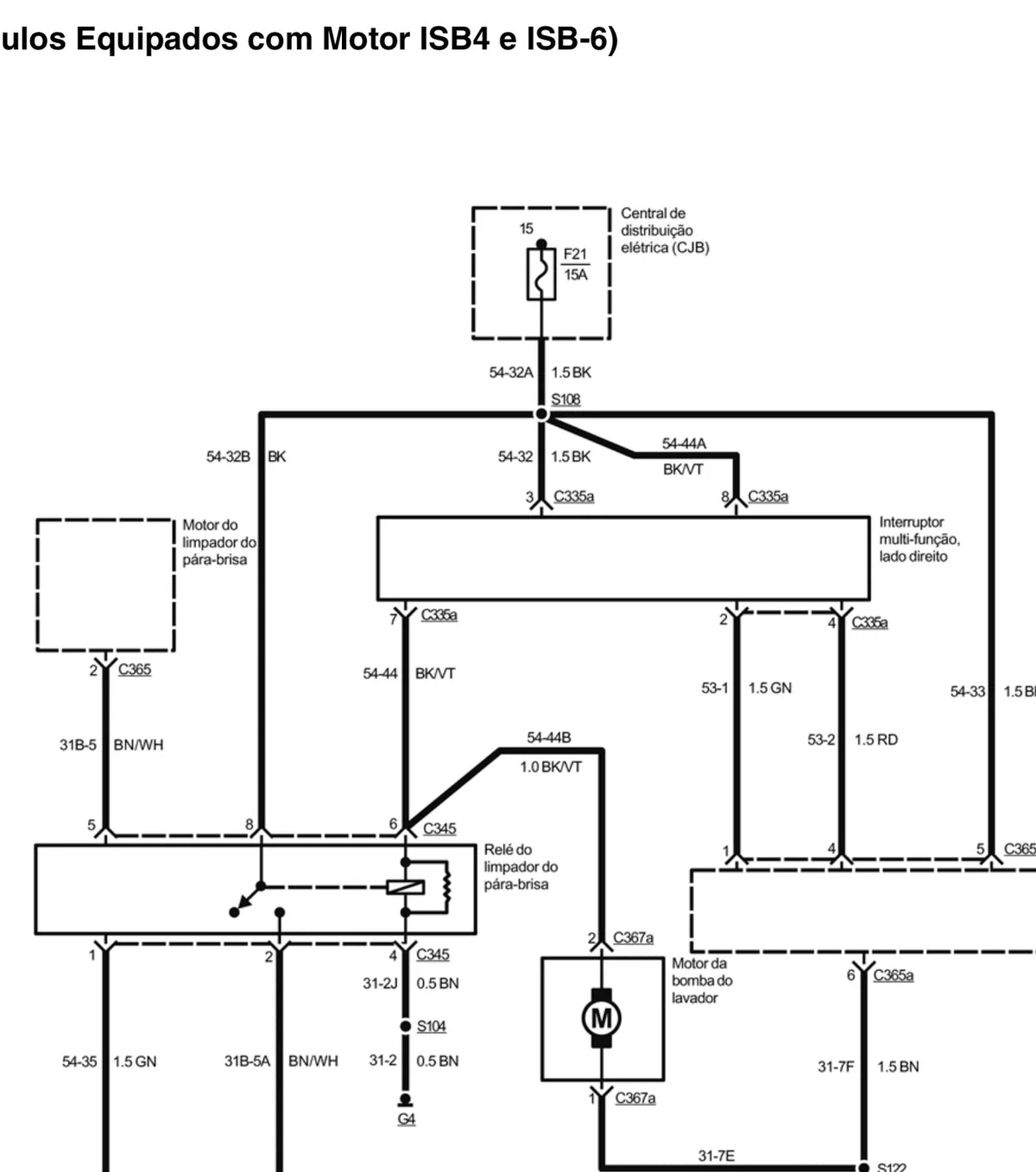

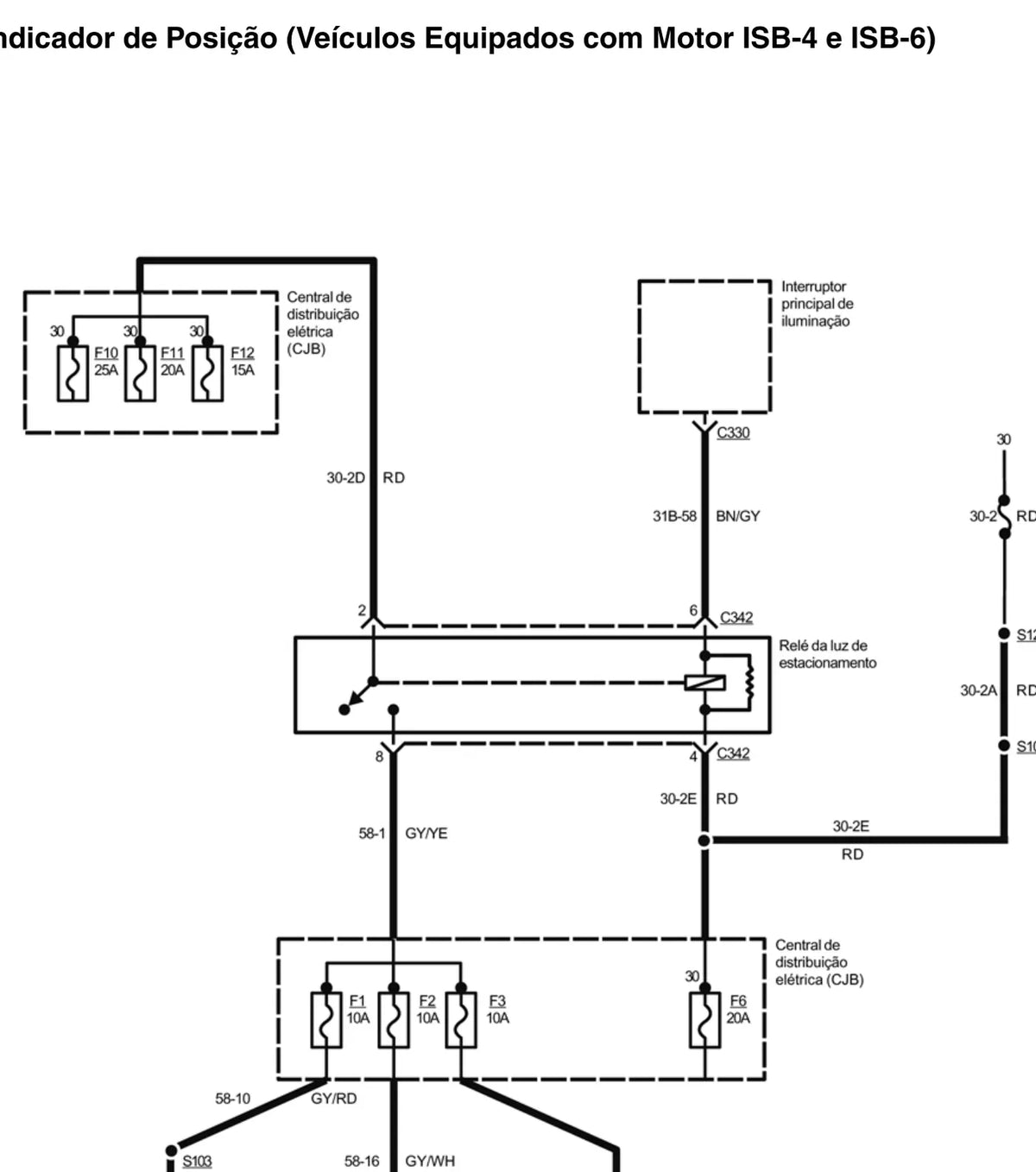

- Diagramas elétricos (197 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o desenho do circuito de ar dos freios.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Circuitos de combustível do modelo (2 páginas) — o traçado das linhas de combustível e a posição do tanque neste chassi.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins Interact 6 220 cv (6 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 259 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que vem dentro do arquivo
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 2 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências ao modelo e tabelas de apoio — 5 páginas
Por que este material compensa
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Cor, bitola e numeração de pino conferem com o chicote real do caminhão.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
Indicado para
- Instalador de rastreador, tacógrafo e acessório 24V
- Implementador e encarroçador
- Auto elétrica que atende frota agregada
- Mecânico e oficina de linha pesada
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
Serve para o meu ano de fabricação?
O material é da geração Cargo Eletrônico / Série F (2004–2011). Confira o modelo antes de comprar — na dúvida, chame no WhatsApp com o chassi em mãos que a gente confere junto.
Tem o circuito de ar dos freios também?
Tem. Além da parte elétrica, o material traz o desenho do circuito pneumático de freio deste modelo.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
