Descrição
Especificações
Esquema Elétrico Ford Cargo C-1722e — documento técnico em PDF com 256 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). O conteúdo é o material técnico do próprio fabricante, separado para o Ford Cargo C-1722e: as folhas de esquema que se aplicam a este chassi, o circuito de ar dos freios e as informações de instalação elétrica que o eletricista consulta na hora do serviço.
Ficha técnica do Ford Cargo C-1722e (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
Pontos fortes deste material
- Especificações técnicas do modelo (4 páginas) — os dados de fábrica deste chassi: motorização, transmissão, eixos e capacidades.

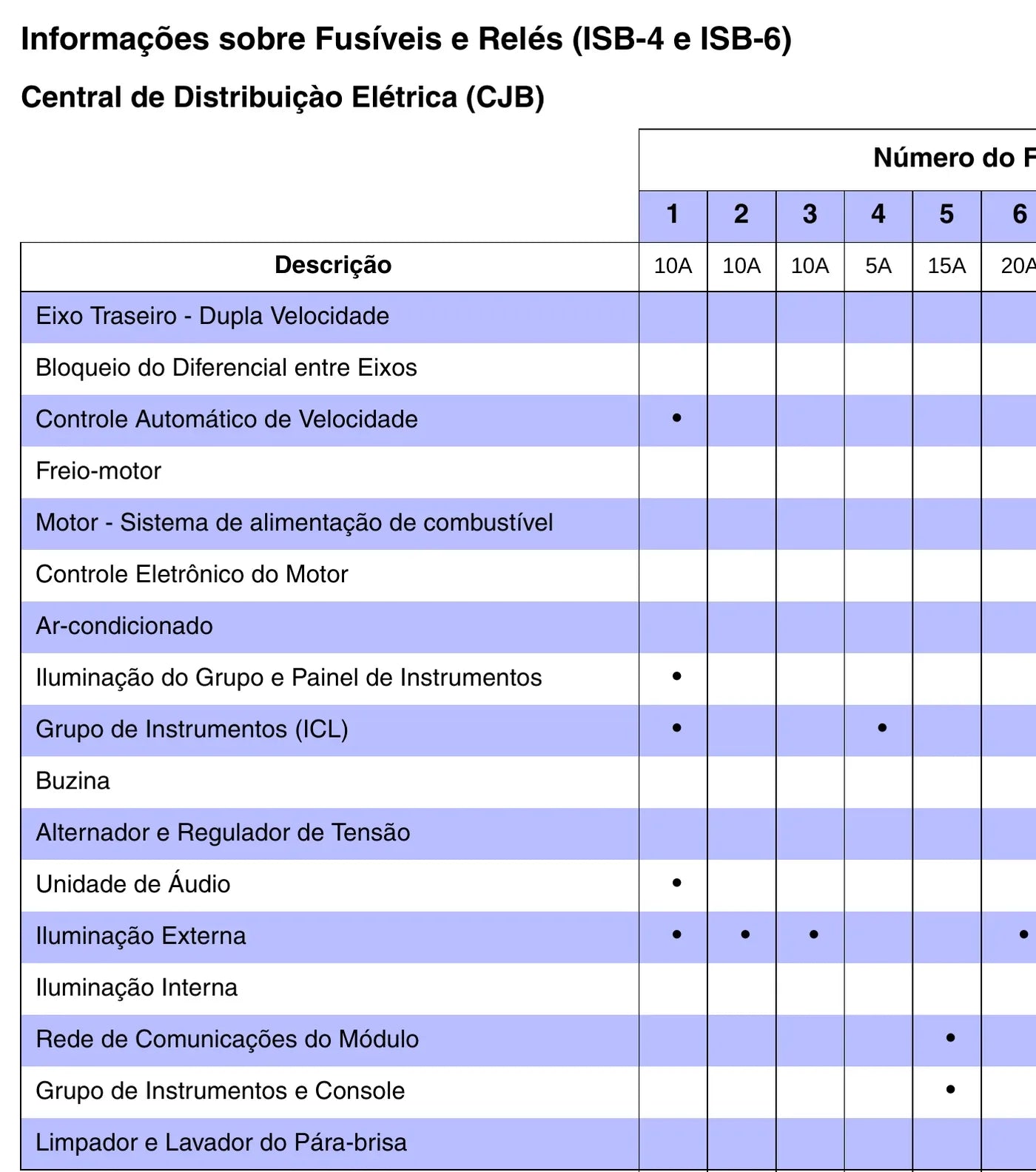

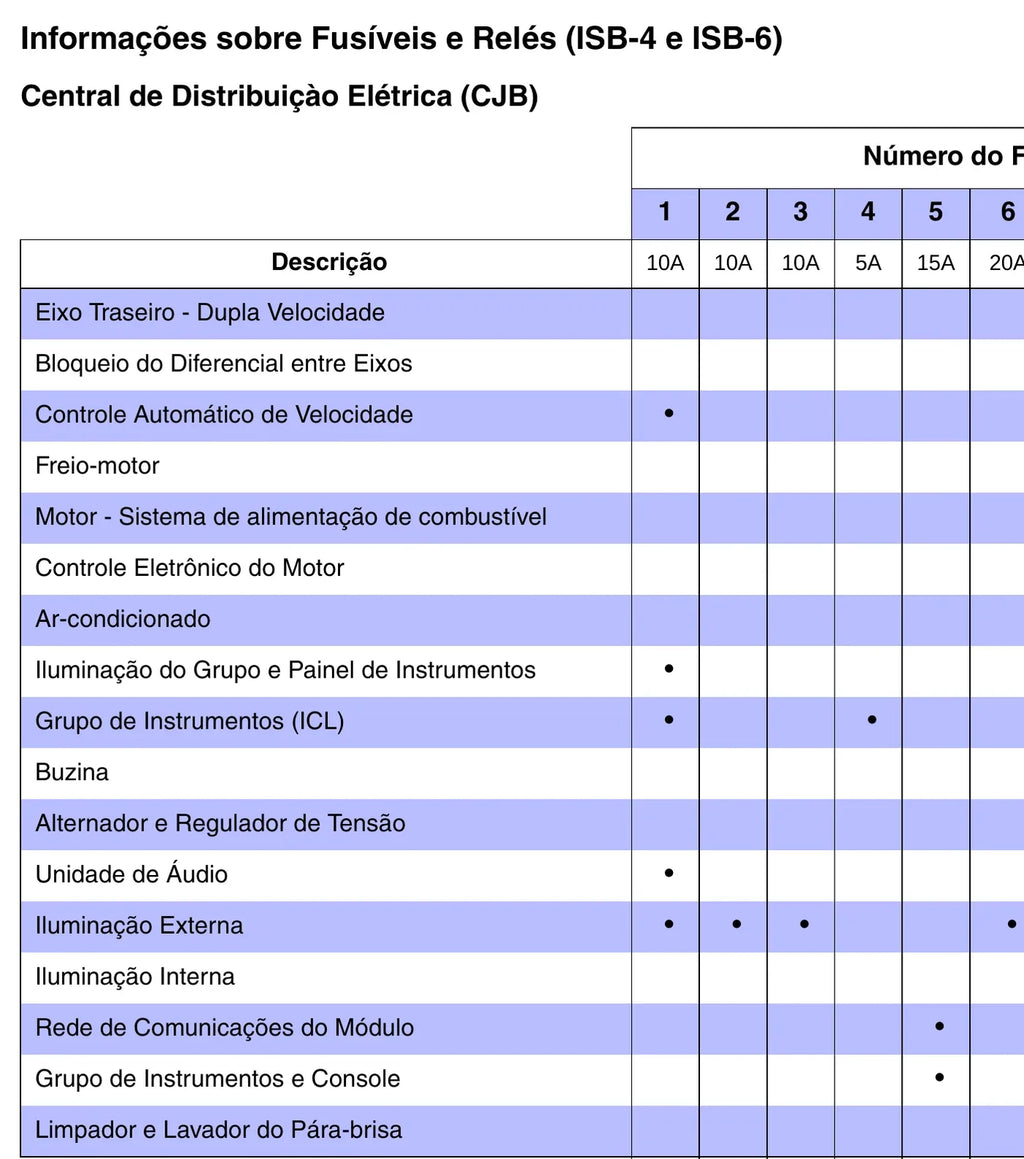

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a instalação elétrica de fábrica — caixa de fusíveis, relés, massas e derivações permitidas.

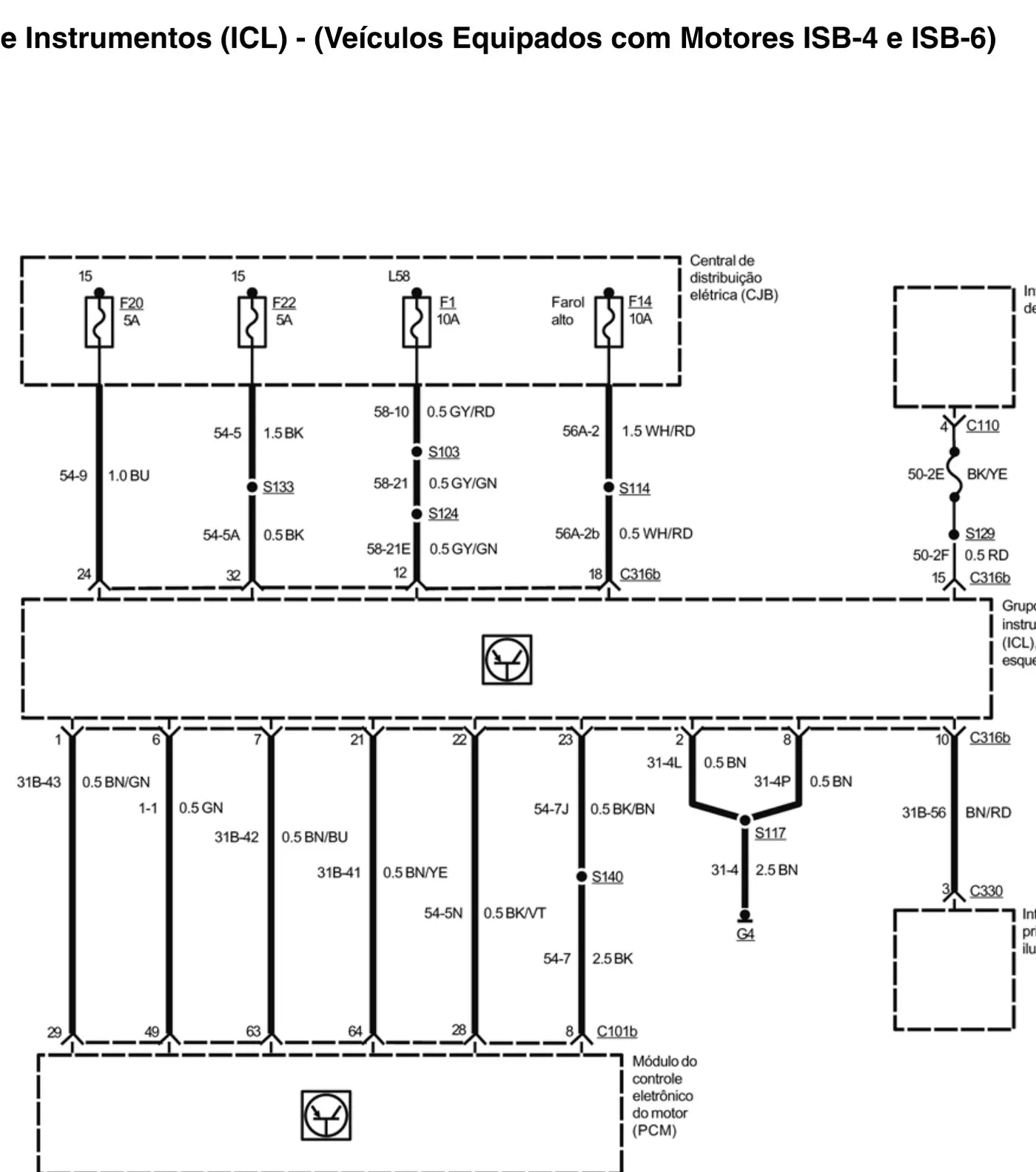

- Diagramas elétricos (197 páginas) — o desenho de cada circuito, com bitola, cor do fio e número de conector.
- Circuitos pneumáticos de freio (4 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Circuitos de combustível do modelo (2 páginas) — o traçado das linhas de combustível e a posição do tanque neste chassi.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins Interact 6 220 cv (6 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 256 páginas divididas em 8 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que vem dentro do arquivo
- Especificações técnicas do modelo — 4 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 2 páginas
- Desenhos dimensionais do modelo — 3 páginas
- Referências ao modelo e tabelas de apoio — 2 páginas
O que você ganha com ele
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
- Você imprime só a folha do circuito em que vai trabalhar, sem carregar manual inteiro.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
Quem mais usa este material
- Instalador de rastreador, tacógrafo e acessório 24V
- Consultor técnico e perito de sinistro
- Implementador e encarroçador
- Retífica e oficina de motor diesel
- Motorista proprietário que faz a própria manutenção
Perguntas frequentes
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
