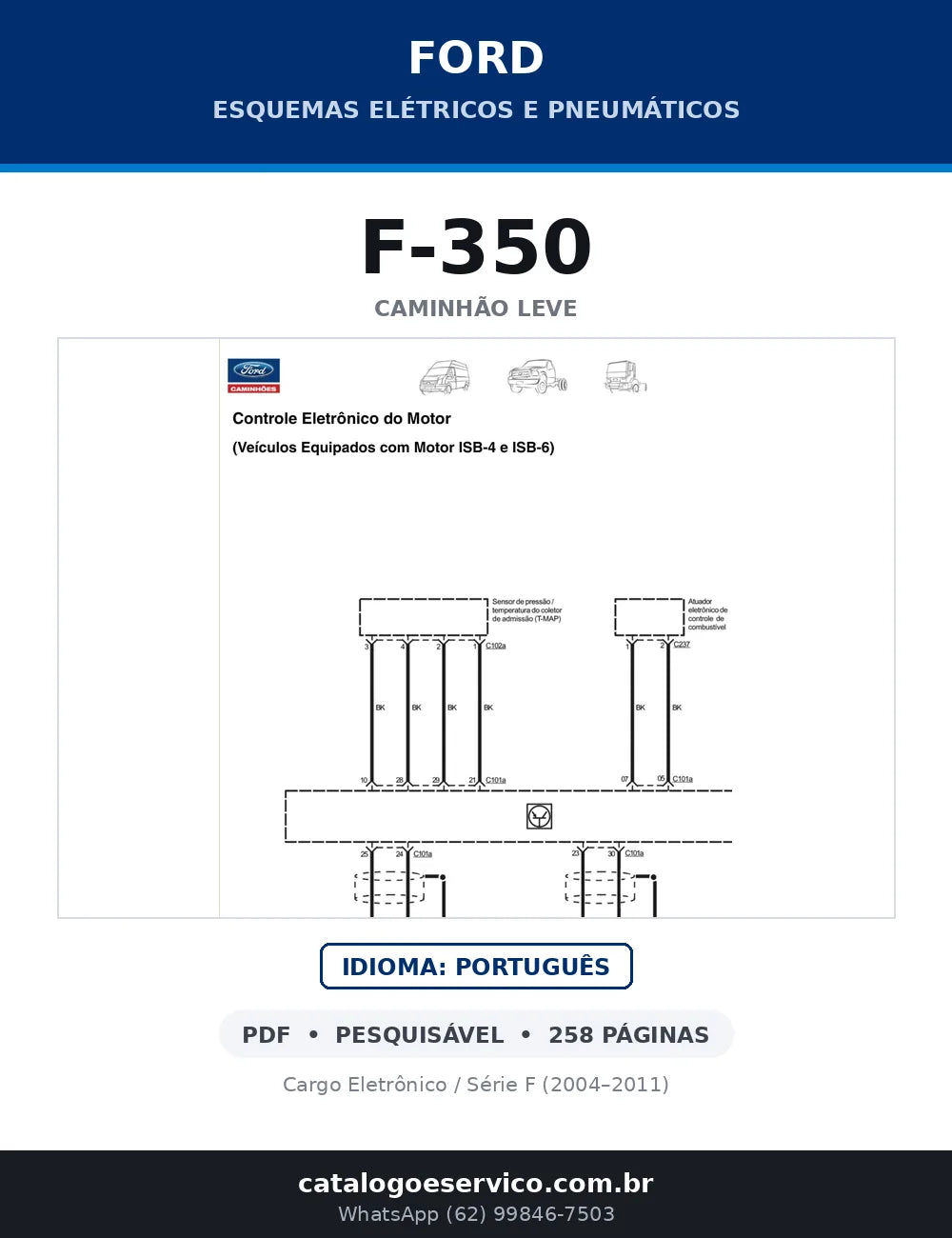

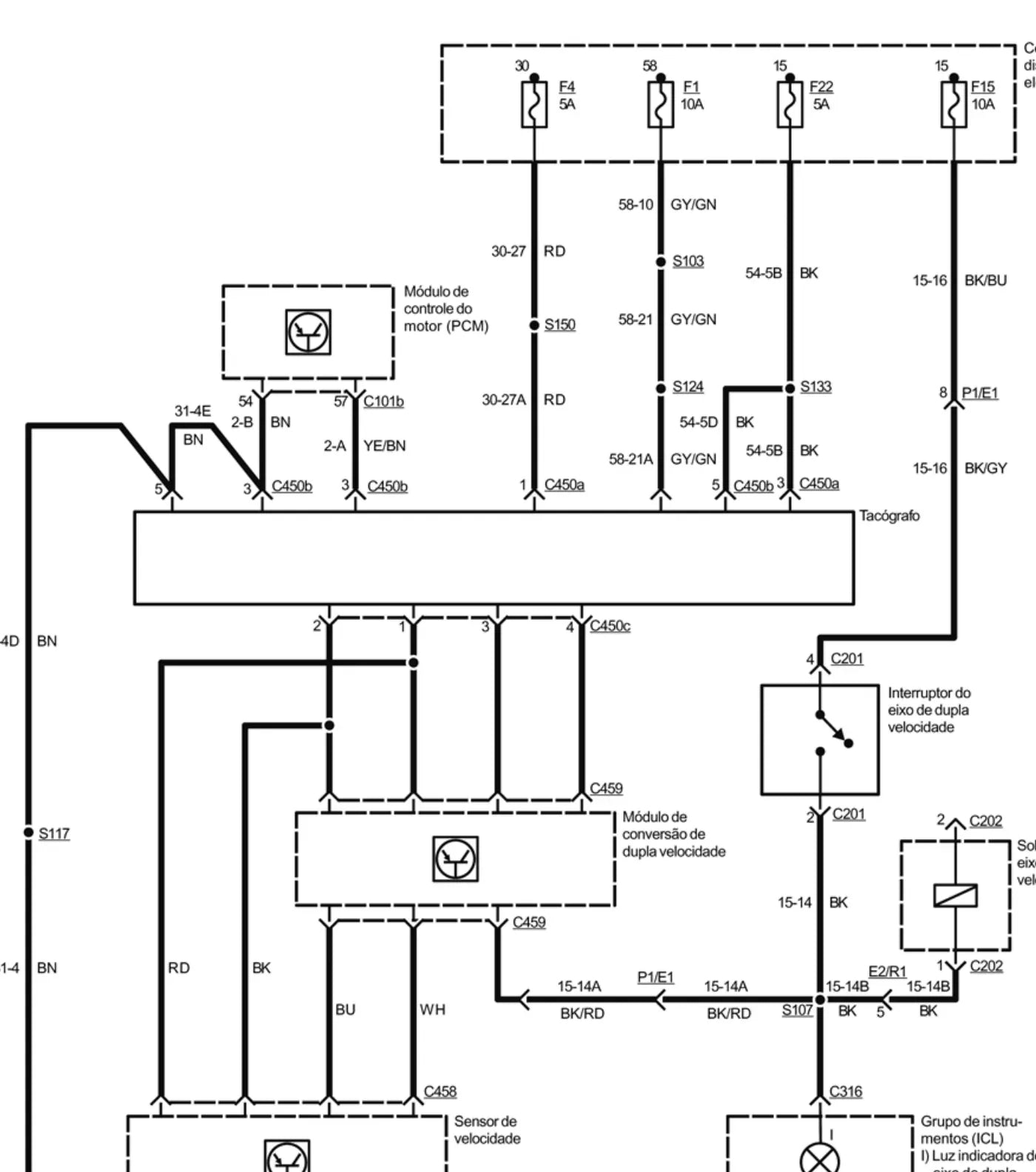

Esquema Elétrico Ford F-350 — documento técnico em PDF com 258 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Quem trabalha com Ford F-350 sabe: sem o esquema na mão, caçar um curto ou um fio interrompido vira tentativa e erro. Aqui está o desenho de cada circuito, com bitola, cor de fio, número do conector e do pino.
Ficha técnica do Ford F-350 (conforme o documento)
Os dados abaixo estão nas páginas de especificação incluídas no arquivo — servem para confirmar que este é mesmo o material do seu caminhão:
O que se destaca neste arquivo
- Especificações técnicas do modelo (8 páginas) — os dados de fábrica deste chassi: motorização, transmissão, eixos e capacidades.
- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.

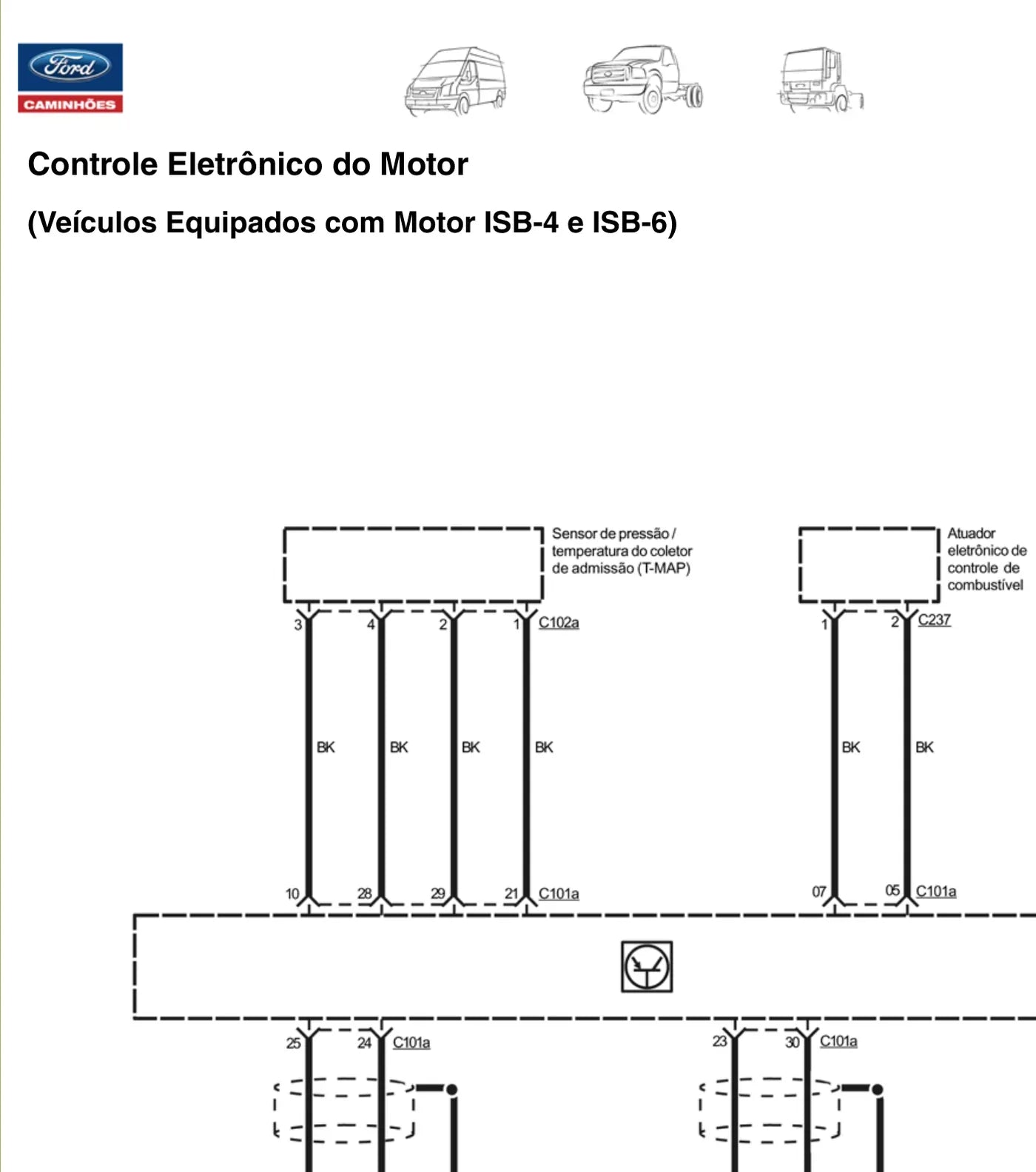

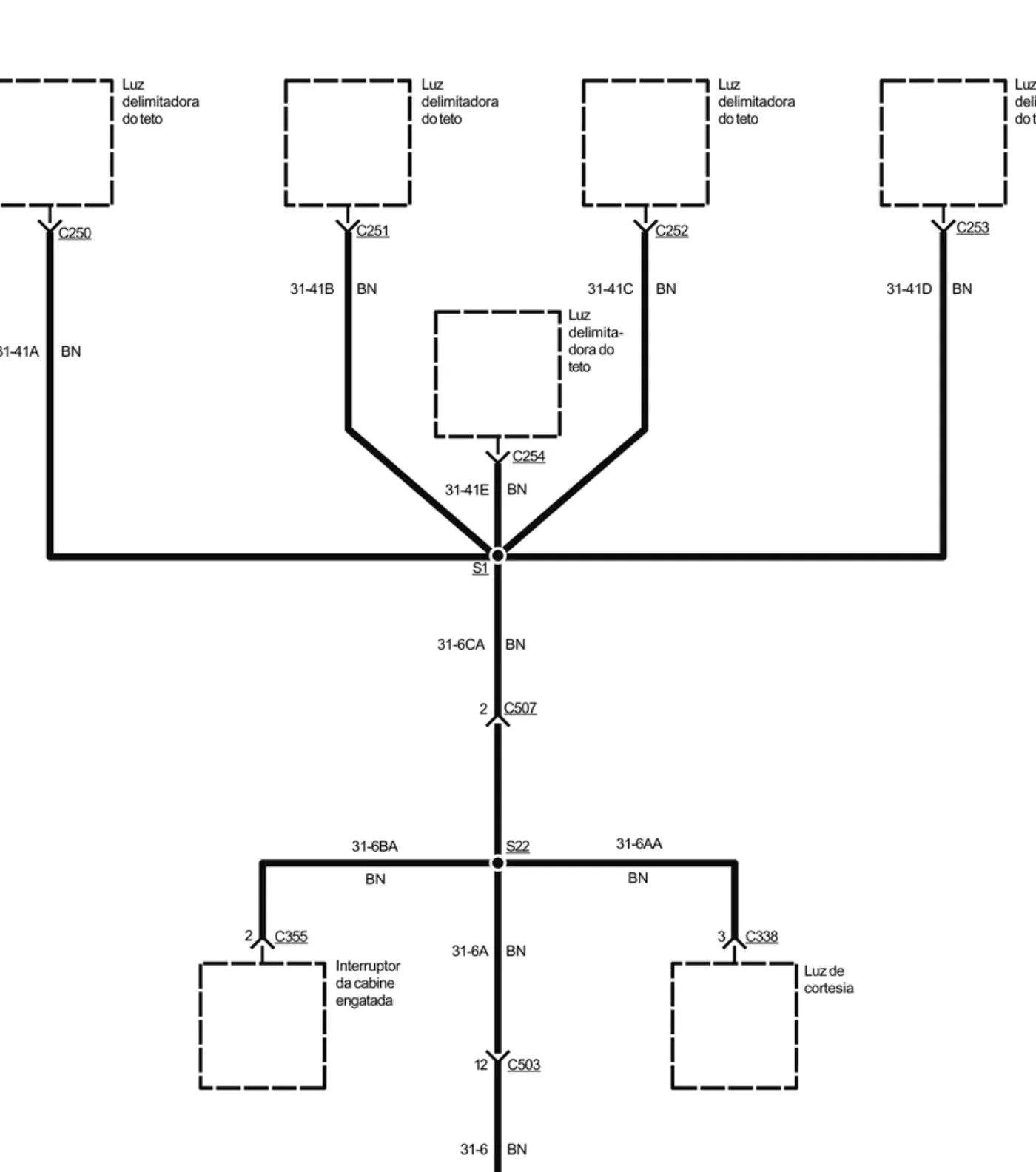

- Diagramas elétricos (197 páginas) — as folhas de esquema elétrico propriamente ditas, circuito por circuito.
- Circuitos pneumáticos de freio (4 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — regulagem da válvula sensível à carga (LSV), 3º eixo e ligações de ar.
- Circuitos de combustível do modelo (1 página) — o circuito de combustível e a posição do tanque por entre-eixo.
- Desenhos dimensionais do modelo (4 páginas) — as cotas do chassi por entre-eixo, úteis para quem vai encarroçar.
- Seleção feita pela motorização Cummins B3.9 120 cv (4 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 258 páginas divididas em 7 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que este material cobre
- Especificações técnicas do modelo — 8 páginas
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 1 página
- Desenhos dimensionais do modelo — 4 páginas
O que você ganha com ele
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Dá autonomia para a manutenção própria da frota, sem depender de agenda de concessionária.
- Serve de referência para treinar o ajudante sem arriscar o chicote do caminhão.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
Quem mais usa este material
- Mecânico e oficina de linha pesada
- Eletricista de caminhão e auto elétrica
- Auto elétrica que atende frota agregada
- Borracharia e oficina de freio que mexe na tubulação de ar
- Consultor técnico e perito de sinistro
Perguntas frequentes
O arquivo é entregue como?
É um PDF único, liberado para download logo após a confirmação do pagamento. Não vai nada pelo correio.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de fio e de pino.
Serve para instalar rastreador ou tacógrafo?
Serve. Com o esquema você identifica os pontos de alimentação e o sinal de velocidade sem improviso.
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a folha do circuito que precisa naquele serviço.
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
