Esquema Elétrico Ford Cargo C-712 — documento técnico em PDF com 249 páginas em português, cobrindo os circuitos deste modelo (Cargo Eletrônico / Série F (2004–2011)). Aqui não tem texto de encher linguiça: são 249 páginas de desenho técnico do Ford Cargo C-712, as mesmas folhas que a rede autorizada usa para diagnosticar e instalar acessório.
O que se destaca neste arquivo

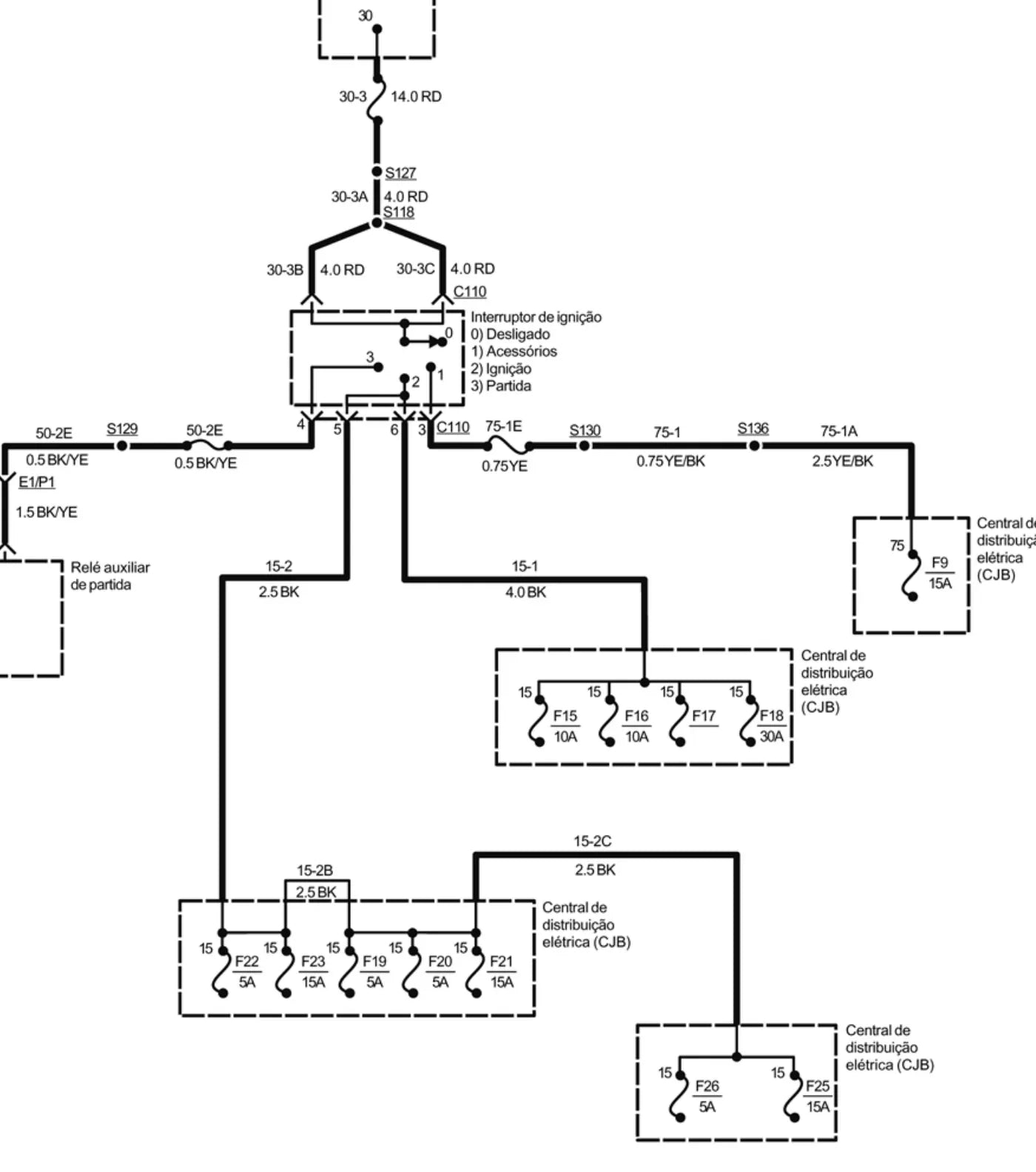

- Sistema elétrico - instalação, fusíveis e relés (29 páginas) — a parte de instalação: fusíveis, relés, chave geral, tomada de reboque e derivações.

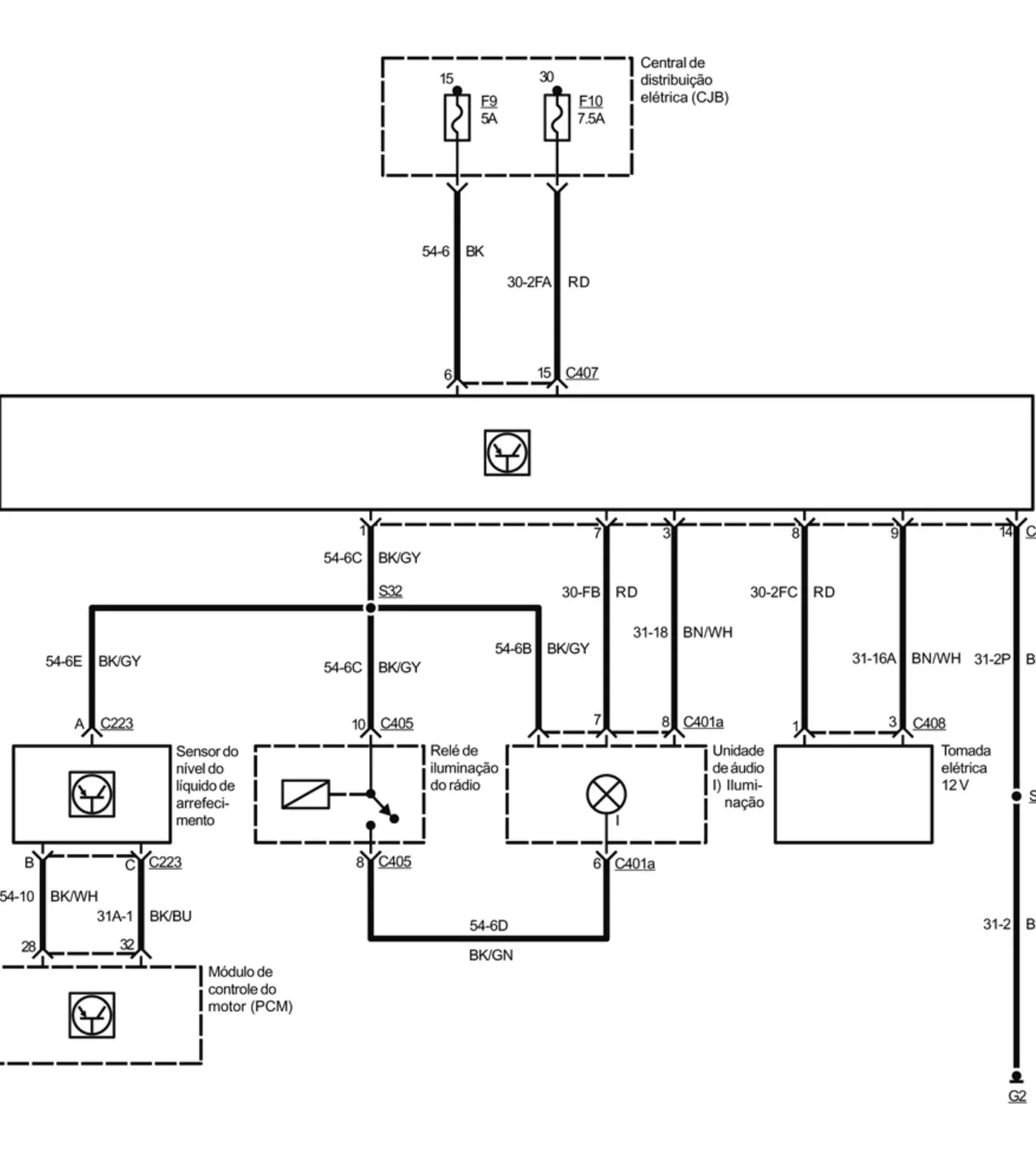

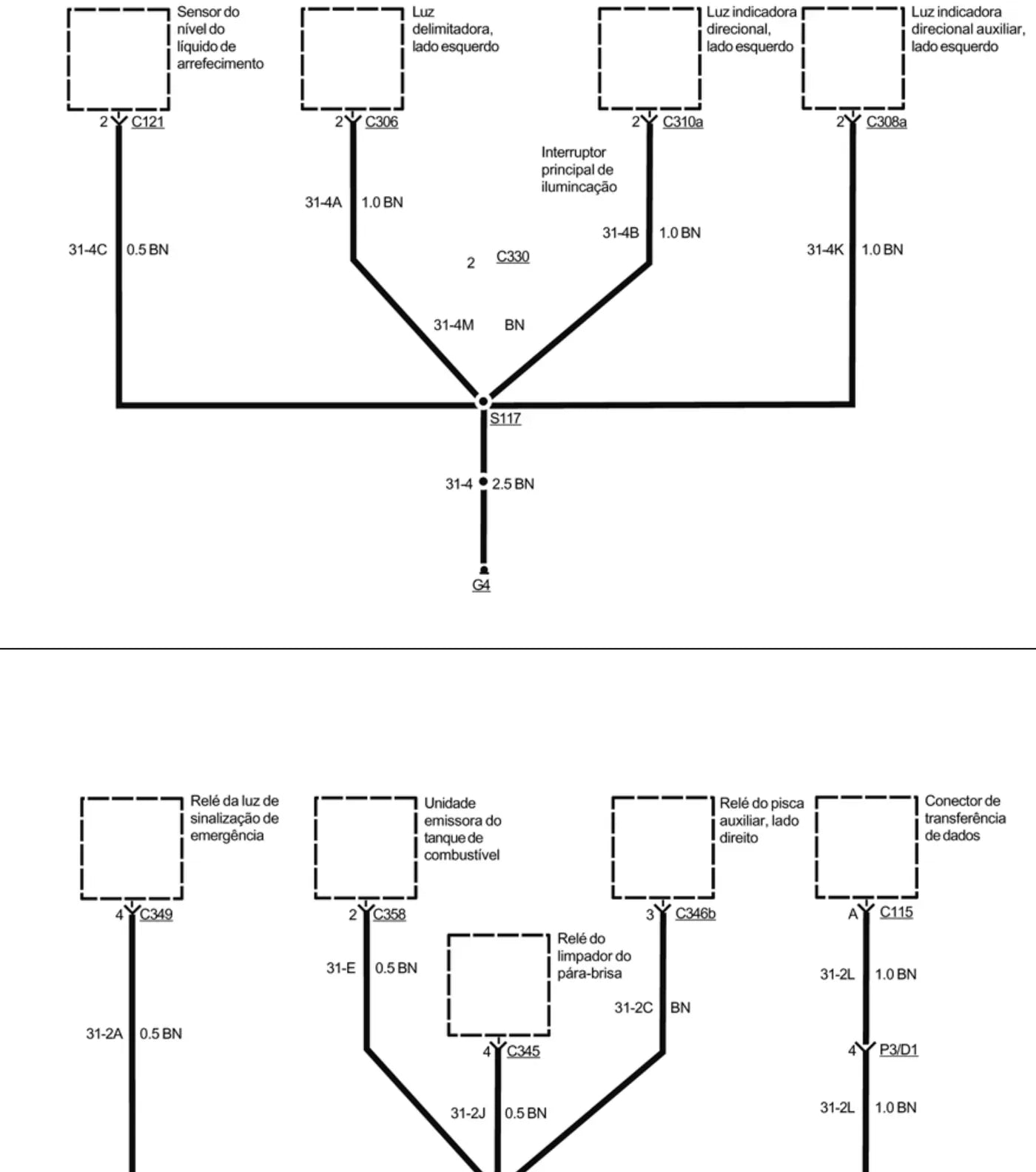

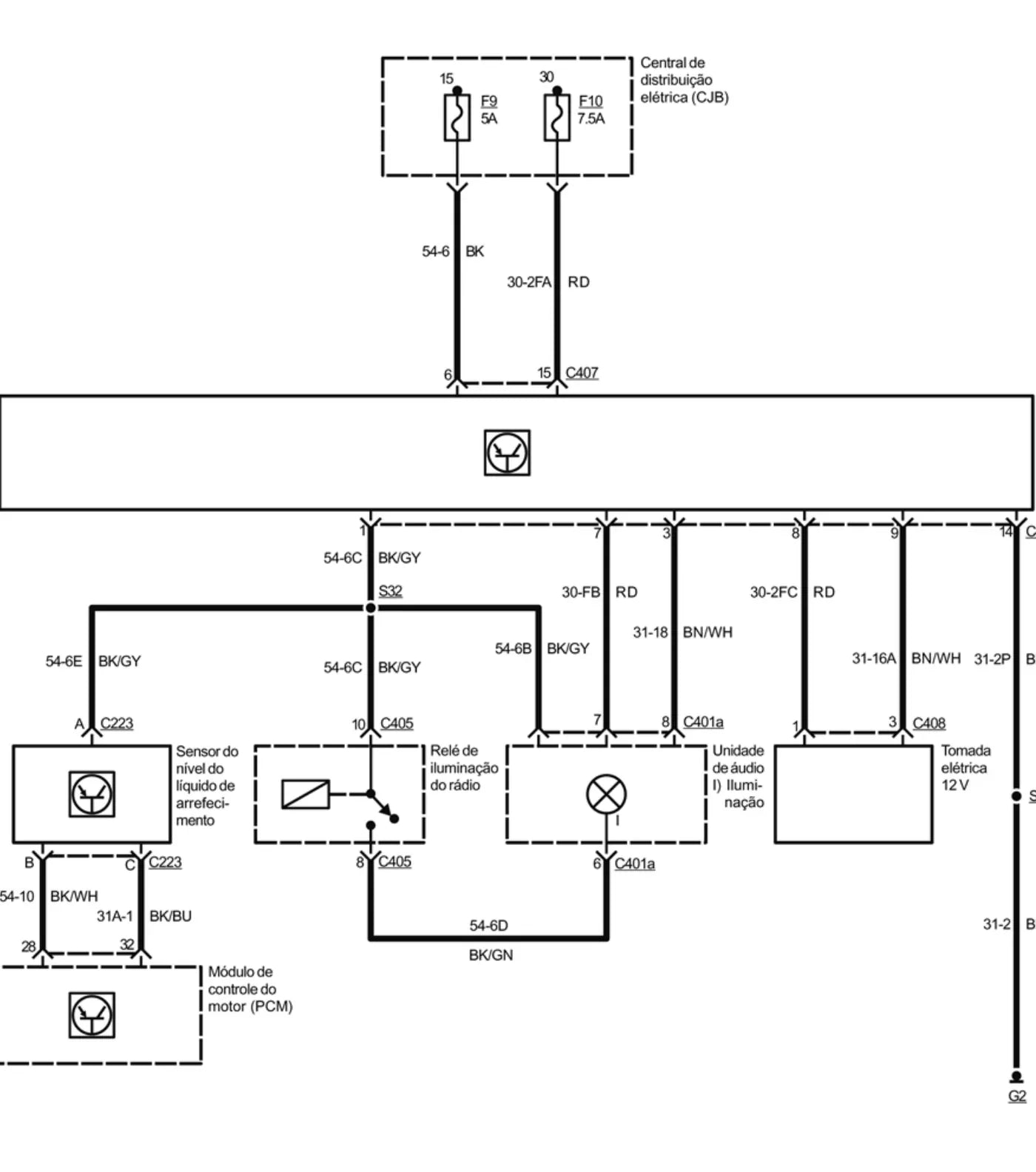

- Diagramas elétricos (197 páginas) — as folhas de esquema elétrico propriamente ditas, circuito por circuito.
- Circuitos pneumáticos de freio (4 páginas) — o circuito pneumático de freio desenhado, com as válvulas identificadas.
- Sistema de freios (14 páginas) — a parte de freios — válvulas, reservatórios e o que pode ou não ser alterado.
- Circuitos de combustível do modelo (1 página) — o traçado das linhas de combustível e a posição do tanque neste chassi.
- Desenhos dimensionais do modelo (3 páginas) — os desenhos cotados do chassi, com entre-eixos e balanços.
- Seleção feita pela motorização Cummins Interact 4 (4 cil.): as folhas que não se aplicam a este motor ficaram de fora, então você não perde tempo em desenho de outro caminhão.
- Marcadores no PDF para pular direto ao sistema, sem rolar página por página.
Na conta final são 249 páginas divididas em 6 seções, sendo a maior delas "Diagramas elétricos", com 197 páginas.
O que este material cobre
- Sistema elétrico - instalação, fusíveis e relés — 29 páginas
- Diagramas elétricos — 197 páginas
- Circuitos pneumáticos de freio — 4 páginas
- Sistema de freios — 14 páginas
- Circuitos de combustível do modelo — 1 página
- Desenhos dimensionais do modelo — 3 páginas
Por que este material compensa
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Facilita instalar rastreador, tacógrafo ou faroleiro puxando energia do ponto previsto de fábrica.
- Evita o "vai testando": você segue o fio no papel e vai direto no ponto certo.
- Ajuda a orçar com segurança, porque você enxerga o caminho do circuito antes de desmontar.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
Para quem é
- Mecânico e oficina de linha pesada
- Eletricista de caminhão e auto elétrica
- Loja de peças que precisa conferir aplicação por chassi
- Estudante e instrutor de manutenção diesel
- Consultor técnico e perito de sinistro
Perguntas frequentes
O material tem marcadores para navegar?
Tem. O PDF abre com índice lateral, então você pula direto para a seção que interessa.
Vem em português?
Sim, em português. Algumas folhas trazem a legenda também em outro idioma, exatamente como vem de fábrica.
E se eu tiver dificuldade para achar um circuito?
Chame no WhatsApp. A gente indica em qual parte do arquivo aquele circuito está.
É o mesmo material que a concessionária usa?
É documentação técnica do próprio fabricante. A diferença é que aqui está separado só o que se aplica a este modelo.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
